Принцип работы гидрокомпенсатора

2201

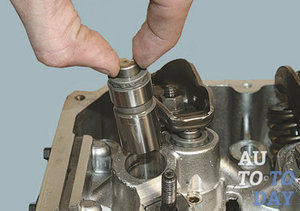

Гидрокомпенсатор В сегодняшней статье мы расскажем об основных моментах проверки гидрокомпенсаторов. Гидрокомпенсатор – это гидравлическое устройство, которое позволяет устранить плохие последствия линейного расширения элементов клапанного привода под воздействием высокой температуры. Во время нагревания силового агрегата машины, элементы естественным способом начинают увеличиваться в размерах, результатом чего считается образование больших зазоров между соприкасаемыми поверхностями. Компенсация образовавшихся зазоров и является задачей этого приспособления.

История происхождения гидрокомпенсатора

Впервые мотор с гидрокомпенсаторами был установлен на автомобиль Cadillac Model 452 1930 года с мотором V16. Но в то время еще не шла речь о том, как упростить обслуживание двигателя, поэтому большую популярность они получили в 80-е годы, когда японцы кинулись наперебой захватывать рынок США. Механизм очень хорошо зарекомендовал себя, однако производители в последнее время начали от него отказываться. Происходит это из-за того, что гидрокомпенсаторы усложняют двигатель, тем самым увеличивая себестоимость автомобиля. Двигатель с регулируемым зазором работает немного громче, и ему необходимо периодическое настраивание – это проще, а значит, и дешевле.

Проверяем функционал гидрокомпенсатора

Гидрокомпенсаторы Пока гидрокомпенсатор работает хорошо, владелец машины не услышит лишние звуки со стороны силового агрегата. Его появление может свидетельствовать о неисправности гидрокомпенсаторов. Большие зазоры могут быть причиной уменьшения мощности двигателя, увеличения расхода горючего и преждевременного изнашивания клапанов. Перед началом рассматривания вопроса о диагностике гидрокомпенсаторов, нужно понять причины образования дефектов в нем, а именно:

1) Определить уровень масла в картере силовой установки: может быть или высокий, или низкий уровень. В том и другом варианте может происходить насыщение масла воздухом, а это значит, что находящееся внутри гидрокомпенсатора масло будет сжиматься, а точнее не масло, а содержащийся в нем воздух.

2) Естественное изнашивание элементов гидрокомпенсатора. Движущиеся компоненты все время затираются, из-за чего может произойти нарушение герметичности системы.

3) Время от времени происходит загрязнение поверхности механизма. Внутрь попадают частички грязи и металла. Из-за того, что компоненты гидрокомпенсатора имеют высокую точность, даже очень маленькое загрязнение может быть причиной плохой работы механизма.

Во время работы двигателя, со стороны неисправного гидрокомпенсатора будет происходить характерный звук. Бывает и такое, что автовладельцы могут перепутать такой звук со звуком, происходящим от плохо работающих клапанов. Чтобы определить неисправный гидрокомпенсатор, применяется фонендоскоп, его приемный элемент прикладывают в места, где располагаются гидрокомпенсаторы. При сравнении звуков можно понять, где находится дефектный механизм. В этом месте можно услышать характерный сильный стук.

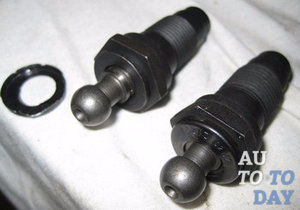

Гидрокомпенсаторы Инструмент, которым можно проверить состояние гидрокомпенсатора, можно сделать своими руками, основой этого инструмента должен быть металлический прут. Посередине этого прута делаем специальную ручку, либо деревянную, либо пластиковую. На одном из концов прута располагаем резонатор, который можно изготовить, взяв алюминиевую банку из-под пива. Второй конец прута прикладываем в место расположения гидрокомпенсатора, а резонатор к уху. Все перемены некорректной работы механизма Вы услышите по характерному сильному стуку.

После того как Вы обнаружили дефект гидрокомпенсатора, его нужно демонтировать. И только после этого вынести вердикт. Если его можно разобрать, то разбираем и определяем уровень изнашивания внутренних деталей. После того как вы провели профилактику, и гидрокомпенсатор можно с легкостью сжать пальцами, это обозначает, что восстановить его нельзя. А если эта деталь мотора не разбирается, то нужно приобрести новую. Если вы не уверены в своих силах, стоит обратиться за помощью к специалистам в автомобильный сервис.

Принцип работы гидрокомпенсаторов

Смысл работы гидрокомпенсаторов заключается в пропорциональном изменении межклапанного зазора с линейным изменением длины гидрокомпенсаторов, стоимость которых достаточно приемлема. Система гидрокомпенсаторов сделана таким образом, что любые преобразования случаются в автоматическом режиме. Любые перемещения сопряженных деталей случаются из-за подачи моторной смазки хорошего качества и работы пружинных механизмов мотора.

Порядок действий при установке гидрокомпенсаторов

Зачастую автомобилисты интересуются, как установить гидрокомпенсаторы и какие инструменты при этом понадобятся. Перед началом работ нужно подготовить все нужные инструменты, и, конечно же, набор гидрокомпенсаторов.

Для того чтобы установить гидрокомпенсаторы, необходимо провести следующие действия:

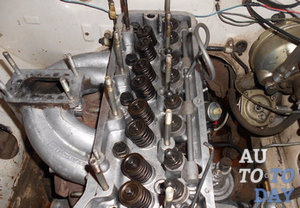

Гидрокомпенсаторы Первое, что необходимо сделать – это демонтировать корпусную часть фильтра очистки воздуха вместе со сменной деталью. Затем нужно снять тягу акселератора и надклапанный кожух. Развальцовываем контрирующую шайбу "звездочки" распредвала. Её нужно установить так, чтобы видно было совпадение отметок. Откручиваем крепление "звездочки", крепим ее при помощи проволоки. Снимаем крепление постели распределительного вала. Снимаем ее вместе с распредвалом. Снимаем рокера, их стоит разложить так, чтобы вы помнили, как их потом установить на свое место. Откручиваем кулачки и с осторожностью снимаем втулки болта регулировки.

При помощи пилы ровняем прилив возле второго клапана для сравнения с высотой гнезд. Поверхность необходимо обезжирить и зачистить при использовании керосина или уайтспирита, поверхности соседних гнезд притираются для герметичности точилом с очень мелкой абразивностью.

Нужно запомнить позиции закручивания втулок. Шайбы головки блока цилиндров опорного типа следует прижать с использованием оправки специального назначения. Затем нужно запрессовать кольца-уплотнители в пластину распределительного типа. Если посадочные места и уплотнители не совпадут, можно попытаться поставить кольца из другого набора, потом монтируем устройство с втулками. Монтируем это устройство в головку блока цилиндров. Делаем проверку свободного хода плунжеров, ослабляя втулки, затем нужно установить пружинные элементы.

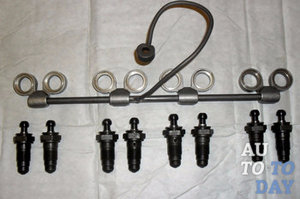

Гидрокомпенсаторы Ставим плунжеры на свои позиции. Потом нужно откорректировать плунжерный ход, для чего выставляем IV, VI, VII и VIII приводные рычаги клапанов. Затем монтируем постель с распредвалом, установленные согласно инструкции. Монтируем особый механизм для замены плунжерного хода. Если нужно довести плунжерный ход до нормального боя, то необходимо при снятии постели положить шайбы разной толщины, затем подровнять их оправкой.

В обозначенной позиции сверлим масляную магистраль в постели при снятом распределительном вале и нарезаем резьбовое соединение. Чтобы трубка находилась в строго вертикальном положении, нарезать резьбу нужно до определенного расстояния, с дальнейшим загибом на необходимую величину для совпадения с отверстием крестовины. Сделав продувание и чистку постели и распредвала, делаем сборку в обратном порядке. Устанавливаем трубопроводы смазочной системы.

В систему заливаем масло, пальцами закрываем наполненные доверху втулки. Устанавливаем шариковый клапан и плунжер, причем клапан стоит протестировать на герметичность. Для того чтобы это сделать, необходимо в плунжер поместить шарик и осуществить его продувку, при этом он должен "держать" воздух. Если результат негативный, можно заменить шарик. Еще стоит протестировать корректную установку клапана на посадочном месте, при этом нужно, чтобы плунжер оказывал видимое сопротивление при нажатии на втулку.

И последнее, что нужно сделать – это зафиксировать рычаги на посадочных позициях, постель с распредвалом на начальную позицию, и затянуть гаечный крепеж при использовании динамометрического ключа. Устанавливаем звездочку распределительного вала с дальнейшим фиксированием шайбы-стопора. Устанавливаем надклапанный кожух и корпус фильтра очистки воздуха со сменной деталью.
