Известно, что в процессе своей работы, двигатель перерабатывает топливную смесь, излишки которой, смешиваясь с воздухом должны выходить в виде отработанных газов наружу. С помощью выхлопной трубы, так все и происходит, но что бы хоть как-то минимизировать вред для окружающей среды, применяют различные фильтры. Есть свои специфические фильтры и непосредственно в двигателе, применяющиеся в системе вентиляции картера.
Картер — главная корпусная деталь двигателя, имеющая самую большую полость, в которой находится коленчатый вал, а ее верхняя часть вмещает в себя блок цилиндров. Картер также можно назвать отдельной деталью (если речь идет об небольших двигателях), такой себе коробкой, объединивший в себе все детали мотора.
При работе двигателя, часть отработанных газов из камер сгорания могут просачиваться в картер и без того уже содержащий пары топлива, масла и воды. В итоге, слившись воедино, эта смесь носит название картерных газов, сильное скопление которых значительно понижает состав и положительные свойства моторного масла, разрушая при этом металлические части двигателя.
Кроме того, эти вредные вещества попадают в атмосферу, тем самым сильно загрязняя ее. Что бы этого не случилось, существует вентиляция картера. Об конструкции и особенностях этой системы, мы расскажем в этой статье.
Особенности системы вентиляции картера ДВС
В прилагающейся к автомобилю технической документации, касающееся его ремонта и обслуживания, не смотря на видимую существенную роль данной системы, ей уделяется мало внимания. А зря, ведь на современных двигателях выход из строя вентиляции картера грозит ему значительным понижением работоспособности.
Что бы система вентиляции исправно работала, необходимо учитывать такие важные моменты как наличие свежего воздуха и забор вредных газов. За способом подвода воздуха все картерные вентиляционные системы можно разделить на открытые и закрытые. Первый вариант базируется на заборе воздушных потоков непосредственно с внешней среды, а второй — использует части системы питания, такие как, например впускной такт.
Открытая вентиляционная система не работает при малых оборотах двигателя и на холостом ходу. Также, она не выполняет свое назначение на больших оборотах, а еще из-за нее возможно засасывание нефильтрированного атмосферного воздуха. Иногда, использование такой системы служит одной из причин слишком большого расхода масла и, соответственно, замасливания мотора.
Закрытая вентиляционная система картера используется в случае необходимости уменьшения степени загрязнения окружающей среды. С этой целью устанавливается специальный клапан, который выводит попавшие от принудительной вентиляции газы, во впускной коллектор мотора. Такая система имеет как плюсы, так и минусы. К первой группе следует отнести сравнительно меньший расход масла, стабильную работу двигателя зимой (входной воздух обогревается картерными газами), стойкость двигателя к детонации, так как топливно-воздушная консистенция разбавляется. Ко второй группе, включающей минусы использования относят: сильное загрязнение входных воздуховодов и карбюратора и возможность влияния на окисление масла.
Существует также классификация подобных систем в зависимости от способа отвода картерных газов. С этой точки зрения выделяют системы принудительного (подводят газы к впускному коллектору) и эжекционного (отводят газы в окружающую среду) действия.
До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Когда машина двигалась, возле края трубки образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера.
Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться системой вентиляции принудительного действия, а с 1962 года, это требование начало действовать на всей территории США. С тех пор прошло не одно десятилетие, но двигатели именно с этой системой продолжают выпускаться и в наше время.
Конструкция вентиляционной системы картера
И так, мы уже выяснили, что в двигателях современных автомобилей применяется картерная система вентиляции принудительного действия, но разные производители, по разному подходят к вопросу ее конструкции. Наиболее сложной (но самой эффективной) является система в которой, воздух попадает в картер через отдельный воздушный фильтр.
В бензиновых двигателях, при условии, что нагрузки небольшие, одна часть разбавленных воздухом газов, попадает в воздушный фильтр, находящийся за фильтрующим эллементом, а вторая часть, через регулирующий жиклер поступает в задроссельное пространство.
Детально разбирать каждый вид вентиляционной системы картера, для отдельно взятых двигателей (бензиновых, дизельных, газовых и т.д.) очень долго, да и сейчас совершенно неуместно, поэтому сосредоточим свое внимание на основных, общих для всех компонентах: маслоотделителе, воздушных патрубках (для циркуляции газов) и вентиляционных клапанах.
Маслоотделитель создан для препятствования попаданию паров масла в полость камеры сгорания. Благодаря ему уменьшается количество образования сажи. Выделяют три способа разделения масла и газа: циклический, лабиринтный и комбинированный, который в настоящее время наиболее часто применяется. Лабиринтный маслоотделитель (успокоитель) нацелен на замедление движения картерных газов. В следствии этого, большие масляные капли стекая по стенкам попадают в картер двигателя.
Дальнейшее очищение масла от картерных газов выполняет центробежный маслоотделитель, проходя через который они начинают вращаться. В итоге, под воздействием центробежной силы, частички масла оседают на стенках, а затем также стекают в картер. Что бы предотвратить турбулентность газов, после прохождения ими центробежного маслоотделителя в ход пускают выходной лабиринтный успокоитель. Именно тут проходит окончательное разделение масла и газа.
Вентиляционный клапан картера нужен для регулировки давления картерных газов, попадающих в колектор. Если разряжение во впускном канале не очень существенное - клапан открыт, но если оно довольно ощутимое, то клапан самостоятельно закрывается.
Вся система вентиляционной работы картера базируется на разряжении, возникающем во впускном коллекторе двигателя. С помощью этого процесса переработанные газы выводятся из картера в маслоотделитель, где очищаются от масла и по специальным патрубкам переходят во впускной колектор. Там, смешавшись с воздухом, они ликвидируются в камерах сгорания. Если двигатель оснащен турбонадувом, то регуляция вентиляции картера может осуществляться с помощью дроссельной заслонки.

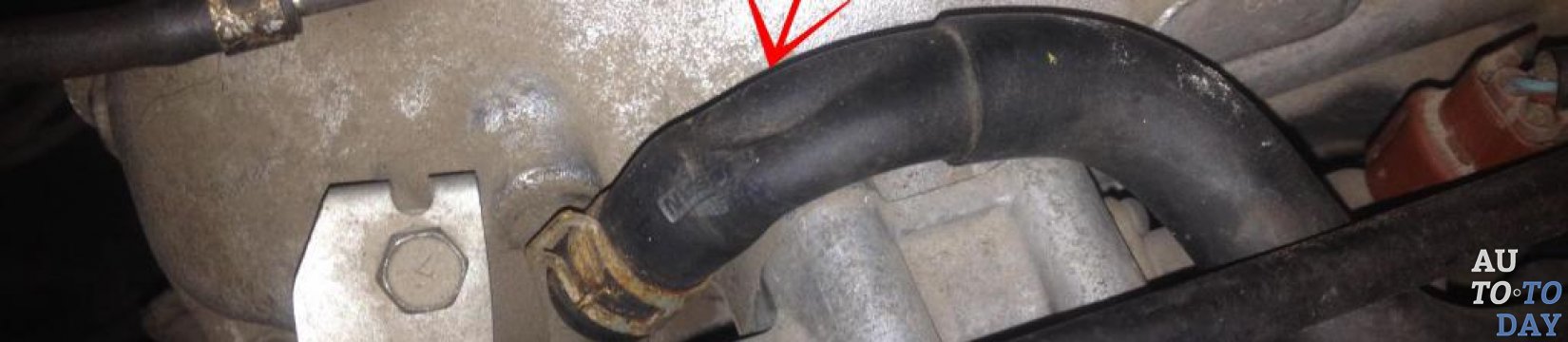

Штуцер вентиляции картера
Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.
Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.
Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера. Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.
Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.
