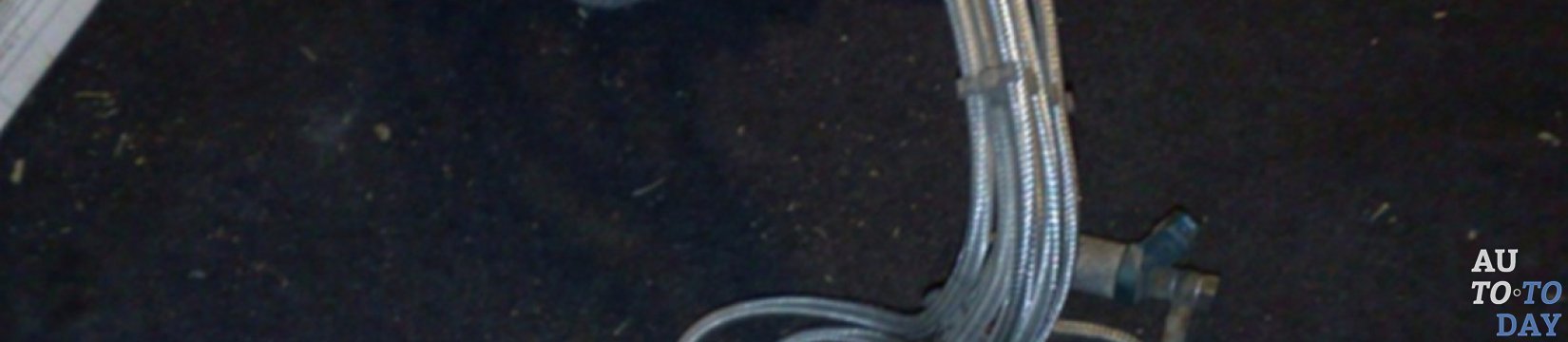

Механический инжектор На вопрос о том, как каждый водитель выбирает автомобиль для себя, ответить очень трудно. У каждого свои критерии оценки: кто-то ориентируется на свой достаток, кто-то отдает предпочтение конкретной марке автомобилей, а кто-то намертво привязан к определенным системам функционирования машины.

Так, многие, даже покупая подержанный автомобиль, все равно стремятся выбирать те модели, на которых установлен механический инжектор. Об этой системе можно отзываться по разному. Для кого-то она самая простая, а для кого-то самая проблемная. Но чтобы делать такие оценки, необходимо очень детально ознакомиться с этим устройством, что мы и собираемся сделать в сегодняшней статье.

1. Виды механических инжекторов, которые еще встречаются на старых моделях автомобилей.

Наиболее известным автомобилем, на котором раньше устанавливался механический инжектор, сегодня является «Ауди 100». Как и любая топливная система, это устройство предназначено для обеспечения бесперебойной подачи топливно-воздушной смеси в камеру сгорания двигателя. Как принудительный впрыск топлива в цилиндры, так и отслеживание параметров горючей смеси и образование этой смеси в устройстве отслеживается исключительно благодаря механическим устройствам. Только лишь на некоторых моделях авто механический инжектор совмещается с электрическими сигналами, но зачастую он лишен всякой электроники.

Под капотом Ели говорить кратко, то механический инжектор – это устройство топливной системы автомобиля, которое несет ответственность за подачу топлива в цилиндры мотора. Чтобы мотор работал правильно, топливо, а вернее, топливно-воздушная смесь должна постоянно сгорать. Для этого нужно соблюдать правильные пропорции соотношения бензина и воздуха. Именно это и обеспечивает механический инжектор: благодаря безостановочному распылению топлива оно может смешиваться с воздухом в оптимальных соотношениях. Осуществляется процесс распыления в такой системе благодаря форсункам.

Однако, механические инжекторы уже давно ушли с конвейера, и на смену им пришли электронные устройства. Чем же они отличаются друг от друга? Главное отличие – сила, которая заставляет форсунки открываться и распрыскивать топливо. В механическом варианте это происходит благодаря давлению, которое специально создается в системе, а в электронном форсунки открываются благодаря электронному импульсу. Здесь и раскрывается минус механических устройств: обороты двигателя в таких автомобилях напрямую зависят от того, какое давление удерживается в топливной системе. По сути, за управление механическими форсунками отвечает дозатор механического инжектора.

Электронный инжектор – более умное устройство, потому что открыванием и закрыванием форсунок здесь «ведает» электронный блок управления автомобиля. Но все же, со временем оснащать электроникой начали и механические инжекторы. В частности, могут устанавливаться специальные датчики для контроля и корректировки подачи топлива на форсунки, ориентируясь уже не на давление в топливной системе, а на показания датчиков температуры и выхлопных газов.

Механический инжектор Также, сам состав горючей смеси может корректироваться на основании положения педали акселератора. Но в любом случае, именно давление является основным фактором, который обеспечивает работоспособность механического инжектора. Этот показатель может находиться в пределах 4-6,5 атмосфер.

Механические инжекторы могут быть представлены в разных вариантах. Как и любое другое устройство, его неоднократно совершенствовали и меняли конструкцию. Естественно, что все изменения были направлены только на то, чтобы сделать устройство как можно лучше и практичнее. Но виды механических инжекторов не так разнообразны, и их можно назвать только три:

• K-Jetronic.

• KE-Jetronic.

• KE3-Jetronic.

Первый указанный в списке и является первым полноценным механическим инжектором, который начали активно применять в конструировании автомобилей. Именно на примере K-Jetronic мы немного ниже и расскажем об устройстве механического инжектора, поскольку все остальные виды так или иначе создавались на его основе и мало чем отличаются.

2. Принцип работы механического инжектора автомобиля.

Прежде чем посвящать вас в основные тонкости функционирования механического инжектора, стоит обратить ваше внимание на еще одно название этого устройства – моновпрыск. Только моновпрыск пришел первым на смену карбюраторным двигателям, а уже позднее, когда его начали модифицировать и совершенствовать, это устройство начали называть механическим инжектором. Но ближе к делу.

Используются механические инжекторы только на тех двигателях, которые работают на бензине. Основу такой системы составляет форсунка, которая открывается под давлением в топливной системе. Но не менее важным элементом этого устройства является и дроссельная заслонка. Именно благодаря ей дозируется подача воздуха в камеру сгорания, что позволяет создавать оптимальную топливно-воздушную смесь и обеспечить стабильную работу двигателя.

Механический инжектор Вообще, принцип работы механического инжектора очень сильно критикуется. Основная причина, по которой он был снят с производства, заключается в том, что автомобили с таким устройством слишком сильно загрязняют окружающую среду. Поскольку нормы выхлопных газов за рубежом очень строго контролируются, то моновпрыск по сути стал запрещенным. Однако, при правильной настройке всех элементов, и такой инжектор может работать в соответствии со всеми экологическими нормами. В частности, очень важно, чтобы угол открытия дроссельной заслонки правильно соотносился с частотой вращения коленчатого вала.

Основными факторами, от которых зависит функционирования механического инжектора, являются таковые:

- частота вращения коленчатого вала;

- соотношение между объемом потока воздуха и его массой;

- угол открытия дроссельной заслонки;

- показатель давления в топливной системе автомобиля.

3. Устройство механического инжектора автомобиля: основные составляющие элементы и их характеристики.

Как уже говорилось выше, рассказать об устройстве механического инжектора мы хотим на примере K-Jetronic. Познакомиться лично с ней вы можете на автомобилях «Ауди 100». Чтобы у вас сложилось полноценное представление и о работе, и об устройстве механического инжектора, мы подробно расскажем о каждом его элементе.

Распределитель

Данный элемент механического инжектора представляет собой совокупность камер и плунжера. Именно благодаря им и осуществляется регуляция количества бензина, который подается в цилиндры двигателя. Непосредственная регулировка осуществляется благодаря степени открытия клапанов каждой камеры.

Распределитель Также, от каждой камеры к форсункам инжектора отходят специальные трубки. Когда увеличивается угол открытия дроссельной заслонки, параллельно повышается и разрежение, которое поднимает напорный диск. Поскольку он связан с плунжером при помощи рычага, плунжер также поднимается. Все это и приводит к тому, что клапан каждой камеры открывается и осуществляется подача бензина.

Несложно сделать вывод, что количество сгораемого бензина в такой системе напрямую зависит от того, сколько воздуха расходуется для создания воздушно-топливной смеси. А изменяется расход воздуха благодаря повороту дроссельной заслонки, управление которой осуществляется через педаль акселератора.

Реле температуры

Данный элемент представлен в виде биметаллической пластины. Под воздействием температуры, то есть в результате нагрева, она имеет возможность деформироваться. Когда запускается холодный двигатель, контакт реле находится в замкнутом положении. Благодаря этому сквозь него может проходить ток, который в свою очередь воздействует на клапан форсунки и дополнительно обогащает воздушно-топливную смесь. Однако под влиянием тока нагревается реле температуры, что в итоге приводит к размыканию контакта реле и отключению форсунки.

Винт качества

Чтобы двигатель автомобиля работал правильно и бесперебойно, соотношение бензина и воздуха в горючей смеси должно соответствовать строгим нормам. Вот именно эту норму и регулирует такой элемент как винт качества. Если он работает неправильно, то расход топлива может вырасти в разы. Данный винт находится в постоянном вращении, благодаря чему возможно изменение высоты подъема плунжера, а также проходного сечения клапанов всех камер распределения механического инжектора. Расположен данный винт между штоком плунжера и рычагом расходомера.

Винт количества (регулировочный винт)

Винт количества Когда двигатель работает на холостом ходу, водитель не нажимает на педаль газа, что держит дроссельную заслонку в закрытом состоянии. Из всего этого следует, что в камеру сгорания двигателя не поступает воздух через привычный канал, а значит, нужен дополнительный. Роль такового и выполняет канал холостого хода, который создается благодаря регулировочному винту. Кроме того, при помощи винта количества можно менять холостые ходы двигателя автомобиля с механическим инжектором. Однако без особой надобности баловаться этим винтом не рекомендуется.

Форсунки

По сути, это главный элемент любой инжекторной системы. Количество форсунок строго соответствует количеству цилиндров двигателя, поскольку на каждый цилиндр приходится по одной форсунке. Они устанавливаются на цилиндры таким образом, чтобы не допускать образования пробок и одновременно с этим обеспечивать теплоизоляцию.

Если говорить об автомобиле «Ауди 100», то форсунка на его двигателе выполнена в виде механического клапана. Принцип его действия достаточно простой: чтобы попасть в цилиндр, бензину приходится преодолевать усилие пружины, которая прижимает клапан-форсунку. Усилие пружины подбирается специально, чтобы форсунка открывалась только тогда, когда уровень давления достигает 3,5 Атмосфер.

Форсунки При этом впрыск топлива осуществляется периодически. Как это возможно? Просто в верхних камерах распределителя постоянно образуются кратковременные снижения давления, что и вызывает перерывы в работе форсунок. Если система исправна, то каждая форсунка срабатывает при одинаковом уровне давления.

Регулятор противодавления

Работа этого устройства базируется на том, чтобы понижать противодавление, которое возникает в распределителе. Благодаря этому открываются клапаны из камер, и поступает больше горючего. Важно отметить, что камеры распределителя разделены при помощи мембраны и классифицируются как верхние и нижние. В нижних камерах давление создается при помощи насоса, который совместно с пружиной закрывает клапаны. Если же давление упадет, то и мембрана упадет вниз, что приведет к открытию клапанов.

Элементы, которые поддерживают давление в топливной системе автомобиля

Таковыми являются устройства, которые, по сути, не совсем и относятся к конструкции самого механического инжектора. Это аккумулятор и регулятор давления в топливной системе, клапаны форсунок и бензонасос. Первый из них поддерживает величину давления на необходимом уровне после того как был остановлен горячий двигатель. Длится это в течение непродолжительного периода времени и нужно для того, чтобы не допускать образования пробок.

Механический инжектор Audi Что касается бензонасоса, то он самостоятельно регулирует давление при помощи двух клапанов: предохранительного и пропускного. Открытие пропускного клапана провоцируется достижением рабочей величины давления, а пропускной открывается только тогда, когда давление становится очень большим. Клапаны форсунок способны удерживать давление только в том случае, если оно ниже 3,5 Атмосфер.

Пусковая форсунка

Чтобы произошел запуск холодного двигателя с механическим инжектором, на Ауди 100 подача дополнительной порции бензина осуществляется при помощи электромагнитной пусковой форсунки. Ее включение осуществляется при замкнутых контактах реле температуры. Отключается она тогда, когда реле нагревается, и размыкаются его контакты. Также реле температуры может включать дополнительный клапан противодавления.

Установлена пусковая форсунка непосредственно перед дроссельной заслонкой и основными элементами инжектора. При нормальном функционировании двигателя она находится в закрытом состоянии, что возможно благодаря наличию пружины. Вот и все устройство механического инжектора. В целом оно совсем не сложное, однако, без электрического питания функционирование системы не является идеальным.
