Изучаем принцип работы моновпрыска

12558

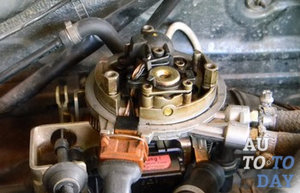

Моновпрыск Система центрального впрыска применяется на бензиновых двигателях, еще ее называют моновпрыском. Впрыск горючего делается одной форсункой на впускном коллекторе. Моновпрыск – это инжекторная система подачи топлива в мотор, которая обычно используется в не самых современных автомобилях. Это переходная система подачи горючего, которая стала широко использоваться взамен карбюраторной. Отличительным фактором впрыска горючего в этой системе считается то, что для этого применяется лишь одна форсунка, которая расположена вместо карбюратора. Такая форсунка распрыскивает горючее во все цилиндры. В связи с новыми экологическими стандартами, данный способ подачи топлива для бензинового двигателя вышел из повсеместного использования, и вместо него теперь применяется распределенный впрыск.

Из чего состоит система моновпрыска и какие функции выполняет каждый элемент

Составляющие системы моновпрыска:

- регулятор давления

- форсунка впрыска

- дроссельная заслонка (с механическим приводом)

- блок управления

- входные датчики

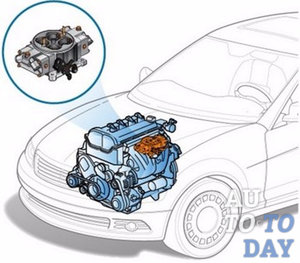

Расположение моновпрыска Регулятор давления выполняет функцию поддержки непрерывного рабочего давления. Кроме того, уже после приостановки мотора регулятор поддерживает давление с целью не допустить появления воздушных пробок и упростить пуск мотора.

Форсунка впрыскивает горючее импульсно. Она представляет собой электромагнитный клапан. Руководит клапаном электронный блок управления. В систему форсунки, как правило, входит соленоид, возвратная пружина, запорный клапан и распылительное сопло. Дроссельная заслонка регулирует объем прибывающего в систему воздуха. Она имеет либо механический, либо электрический привод. Механический привод работает в результате нажатия педали газа.

Электросервопривод дроссельной заслонки удерживает устойчивые обороты мотора на холостом ходу из-за принудительного открытия заслонки. Блок управления руководит работой форсунки и электрическим сервоприводом. Его структура состоит из процессора и блока памяти. В блоке памяти располагаются сведения с характеристикой впрыска (эталон).

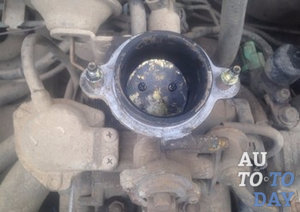

Моновпрыск Входные датчики фиксируют время работы мотора. Могут также применяться датчики момента впрыска, нахождения дроссельной заслонки, температуры окружающей среды и так далее. На основе показания датчиков температуры воздуха и расположения дроссельной заслонки, блок управления мотором рассчитывает нужный объем мотора в системе. У дроссельной заслонки такая конструкция, которая при любом ее расположении впускает конкретное количество воздуха, такой параметр закрепляется датчиком положения дроссельной заслонки; располагается он на оси привода заслонки.

На основе показателей, полученных от датчика момента впрыска, делается впрыск горючего, единовременно с таким предупреждением идет сигнал на воспламенение горючего.

Как работает моновпрыск

Предупреждения от датчиков зачисляются в блок управления системой. На основе приобретенных сведений блок управления рассчитывает момент и длительность открытия форсунки. Потом сигнал поступает на соленоид форсунки. Осуществляется открытие запорного клапана, и горючее впрыскивается во впускной коллектор, где перемешивается с воздухом. Приготовленная топливно-воздушная консистенция идет в камеры сгорания. Кроме того, в системе существует стабилизация оборотов мотора.

Безусловно, система моновпрыска лучше, чем карбюраторная система подачи горючего, и у нее, конечно же, существуют как плюсы, так и минусы.

Положительные характеристики моновпрыска:

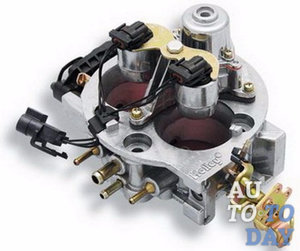

Моновпрыск 1) Простой запуск мотора. При помощи электромагнитного клапана, который осуществляет контроль всех процессов работы моновпрыска, вероятен более упрощенный запуск мотора, в сравнении с карбюраторными моторами, так как он берет на себя некую часть процесса запуска.

2) Снижение расхода горючего. У карбюраторных машин есть склонность к увеличенному расходу горючего по причине неправильно настроенного карбюратора; с применением системы моновпрыска, существует возможность экономии топлива, как при запуске мотора, так и во время движения машины.

3) Не нужно ручное настраивание системы. И снова, если в карбюраторной системе подачи горючего необходимо содействие специалиста и скрупулезная настройка, концепция моновпрыска не требует этого и может сама настроиться благодаря сведениям, которые исходят от датчиков кислорода.

4) Снижение уровня выброса углекислого газа.

5) Усовершенствованные характеристики. Из-за высокой слаженности работы всей системы моновпрыска существует возможность добиться усовершенствованных динамических показателей машины.

Также как и у любой другой техники, у системы моновпрыска существуют свои не очень хорошие качества, перечислим их:

1) Слишком высокая стоимость ремонта и комплектующих. Сделать ремонт либо произвести замену одного из функциональных узлов системы может обойтись вам в крупную сумму.

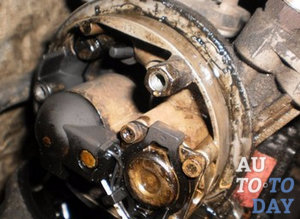

Моновпрыск 2) Бóльшая часть узлов не поддается ремонту. Чаще всего ремонт обходится дешевле, чем полная замена, из-за этого возможность ремонта важна для очень дорогих деталей. Система моновпрыска таким похвастаться не может, потому что неисправность приводит за собой либо полную, либо частичную замену функционирующих узлов.

3) Необходимость использовать топливо высокого качества. В нашей стране купить действительно высококачественный бензин практически не представляется возможным.

4) Зависимость от электропитания. Для полноценной работы системы моновпрыска нужно электропитание. В этом смысле карбюраторная система находится в выигрыше, так как для запуска мотора нужно лишь прокрутить мотор и подать искру, горючее подается механическим путем. Применяя моновпрыск, необходимо иметь постоянно высокий заряд АКБ, иначе Вы попросту рискуете не завести машину.

5) Сервис и диагностика. Для того чтобы определить проблему в работе моновпрыска, нужно применять специальное оборудование для диагностики, и конечно, для ремонта. Поэтому без обращения в автосервис вам не обойтись.

По сути, моновпрыск – это электронно-управляемая, одноточечная концепция впрыска невысокого давления (инжектор), которая применяется в бензиновых моторах. Особенностью моновпрыска, как упоминалось ранее, является форсунка, которая находится под управлением клапана. Для дозировки воздуха при формировании топливной консистенции применяется дроссельная заслонка. Во впускном трубопроводе совершается то самое разделение горючего по цилиндрам мотора, этому также содействуют особые датчики, у которых находятся под контролем все показатели мотора. Форсунка находится над дроссельной заслонкой. Струя бензина направляется прямо в отверстие в корпусе дроссельной заслонки. Впрыск горючего через форсунку синхронизирован с импульсами зажигания.

МоновпрыскВ момент запуска холодного двигателя и сразу же после запуска период впрыскивания горючего увеличен – это необходимо для обогащения топливной консистенции. Если мотор не прогрет, расположение дроссельной заслонки меняется таким образом, чтобы в мотор попало больше топливной консистенции для укрепления оборотов коленчатого вала.

Весь период впрыска горючего находится под контролем электронного блока управления. По данным разных датчиков (датчик расположения дроссельной заслонки, датчик лямба-зонд, датчик температуры) определяется нужное количество горючего, и эти сведения отправляются на форсунку. Кислород попадает через воздушный фильтр во впускной коллектор, горючее и кислород смешиваются, образовывая топливную консистенцию, которая идет в цилиндры мотора.

Какие могут возникнуть поломки в работе моновпрыска?

Владельца машины всегда ожидают скрытые неприятности, которые чуть позже отражаются материальными затратами. Чаще всего на деньги могут попасть владельцы не новых машин. Поломками моновпрыска может быть как обычное засорение форсунки, так и значительные неисправности в электронике.

К поломкам в системе подачи горючего могут привести следующие факторы:

• Период работы ключевых узлов и главных деталей системы.

• Заводской брак деталей.

• Неправильные условия эксплуатации.

• Внешние влияния на функциональные детали, из-за которых снижается период работы.

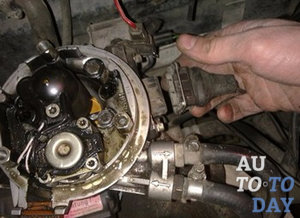

Моновпрыск Для того чтобы определить поломку, необходимо провести диагностику; это можно сделать как на сервисе, так и самому. Сейчас доступен огромный выбор программного обеспечения и технических приборов, которые смогут помочь вам сделать нужную диагностику в условиях гаража. Чаще всего для такой диагностики необходим ноутбук, планшет либо сотовый телефон, провод подключения и, естественно, специальное ПО. Все несоответствия нормам располагаются в электронном блоке управления, из-за этого целью такой программы является считывание этих сведений и верное отображение владельцу автомобиля.

Во многих случаях приходится диагностировать поломку без поддержки дополнительных приборов, опираясь на наружные (первичные) признаки.

К таким признакам можно отнести:

• Неполадки при пуске двигателя. Трудный пуск мотора, пуск мотора не может быть осуществлен, а также, если мотор глохнет сразу после пуска – это и есть начальная причина, из-за которой стоит все проанализировать.

• Холостой ход. Признаком неисправности может быть нестабильная работа мотора на холостом ходу, детонация, плавающие обороты.

• Увеличение расхода горючего во время передвижения, снижение динамики разгона и перебои мотора во время разгона машины говорит о поломке в системе подачи горючего.

Стоит отметить то, что по внешним показателям есть возможность определить поломку безошибочно только тогда, когда остальные узлы системы работают правильно. Во время ремонта или замены функциональных узлов рекомендовано обращаться за помощью к специалистам, так как любое непрофессиональное вторжение может привести к очень серьезным последствиям.
