Как подключить противотуманки без посторонней помощи?

4181

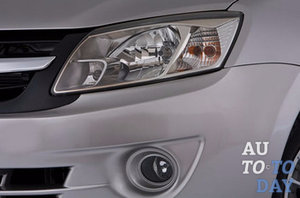

Противотуманки Противотуманные фары – обязательный атрибут каждого автомобиля. Они дают дополнительное освещение, которое помогает водителю не заблудиться даже в очень густом тумане и не стать похожим на ежика из известного советского мультфильма. Спасают они и в темное время суток, и в условиях сильного дождя, и даже в снегопад включить дополнительные фары совсем не будет лишним. При этом, устанавливаться они могут и как штатные, и как дополнительные непосредственно для выполнения возложенной на них роли – освещения дороги. Именно о втором случае и пойдет речь: мы расскажем Вам о том, как можно самостоятельно подключить «противотуманки». А также уделим отдельное внимание предназначению и использованию самих этих фар.

1. Назначение противотуманок: какую роль они играют на дороге и можно ли обойтись без дополнительных габаритов?

Туман – это природное явление, которое очень опасно для водителей. Ведь туман представляет собой очень мелкие капли воды, которые висят в воздухе. Если использовать при езде по затуманенной дороге основные фары, эффекта от них не будет практически никакого. Даже наоборот: вместо того, чтобы освещать дорогу, луч света будет рассеиваться и отражаться в каплях воды, совершенно ослепляя водителя. Особенно негативный эффект наблюдается в том случае, когда используется коротковолновая часть спектра, то есть, синий цвет. А вот использование красного и желтого фильтров как раз таки помогает уменьшить эффект отражения и сделать видимость намного лучше.

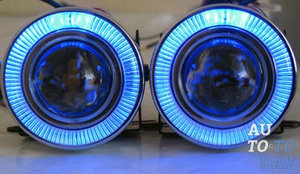

Противотуманные фары Есть еще одна негативная особенность тумана: воздушно-капельное облако обычно не стелится над дорогой, а зависает на некотором расстоянии от нее. Как результат, установленные низко фары будут светить «под туман» и меньше отражать капли воды, что позволит водителю лучше видеть дорогу. Однако, такие фары ничем не помогут, если пойдет дождь или снег. Остается лишь регулировать цветовой баланс света, который излучают автомобильные фары.

По этой причине на автомобили и устанавливаются противотуманные фары. В чем их отличие? В таких фарах обычно используется светофильтр желтого света, луч от которого направляется на высоту около 50см над поверхностью дороги. Таким образом, свет совсем не отражается от воды и дает неплохую видимость водителю.

Современные водители пытаются еще больше усовершенствовать освещение своего автомобиля, устанавливая в противотуманные фары ксенон. Правда, при этом многие забывают о необходимости установки параллельно с ними автоматического корректора светового пучка. Тем не менее, для владельца автомобиля это дает ряд преимуществ: свет от таких фар размывает даже светотеневую границу.

Есть у ксеноновых «противотуманнок» и обратный эффект: в темное время суток они способны ослеплять водителей встречных автомобилей. Поэтому, если установка таких фраз не предусмотрена конструкцией автомобиля, работники ГАИ могут взыскать с владельца автомобиля административный штраф.

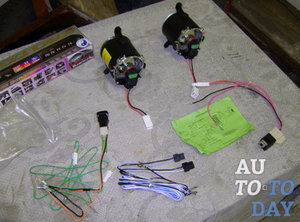

Набор для подключения Если же говорить о «противотуманках» в целом, то современные водители очень часто используют их как дневное освещение во время движения между населенными пунктами (согласно закону, который вошел в силу еще в 2014 году). Вопрос о том, считать ли это нарушением, оговаривался очень долго. Ведь в законе прописано использование только фар, поэтому работники ГАИ часто останавливают водителей с «противотуманками» и награждают их предупреждениями. Чтобы избежать подобного, противотуманные фары необходимо включать одновременно с остальными габаритами, поскольку езда только на них является запрещенной. Таким образом, лучше просто включить ближний свет и не портить нервы ни себе, ни представителям закона.

2. Требования к противотуманкам, или какие фары лучше установить на свой автомобиль?

Выбор противотуманных фар – это действительно ответственная задача, которая требует как дополнительных знаний, так и особой внимательности. Не стоит забывать, что даже в довольно солидных автомагазинах очень легко можно наткнуться на бракованные изделия, нелегально завезенные из стран Востока. Так такими же бывают «противотуманки»?

В целом, практически все современные автомобили оснащены галогенными лампами. Используются они повсеместно, что связано с их доступной стоимостью. А вот ксеноновые фары, о которых мы уже упоминали, стоят намного выше в ценовом отношении, что объясняет ряд их преимуществ:

- поразительная долговечность использования, которая может составлять около 3 тыс. рабочих часов;

- такие фары дают очень интенсивный свет, который пробивается через любой туман (но слепит других водителей);

- интенсивность света ксеноновых ламп выше, чем интенсивность галогеновых, в четыре раза;

- отличается точностью фокусировки.

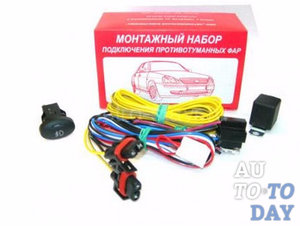

Набор для подключения Таким образом, в выборе противотуманных ламп, скорее всего, Вы будете ориентироваться на свой личный достаток. Но, чтобы не попасть на брак или низкокачественный товар, стоит выбирать проверенного производителя, продукцию которого устанавливают на свои авто самые известные концерны. Таковым поставщиком противотуманных фар является немецкая фирма «Osram». Их продукция отличается не только очень высоким качеством, но и хорошей технологичностью. Несомненно, что самый основной плюс покупки именно таких брендовых фар – возможность получить гарантийный талон на эксплуатацию и ремонт.

Многих озадачивает еще и выбор цвета «противотуманок». Несмотря на то, что многие считают эффективными только желтые фары, никакой разницы между белыми и желтыми стеклами нет, если для них использовать правильный свет.

Но давайте же отойдем от общих характеристик и перейдем к конкретике, которая заключается в маркировке противотуманных фар. Если Вы хотите самостоятельно приобрести это устройство для своего авто и потом так же самостоятельно установить – разбираться в маркировке Вы должны обязательно. Так, для езды по территории нашей страны маркировка противотуманных фар обязательно должна содержать обозначение «Е22», такую и нужно будет покупать. А вот подтверждением того, что перед Вами именно «противотуманка», будет наличие в маркировке латинской буквы «В». Чтобы Вы не путались и при выборе основных фар, приведем Вам полную классификацию:

«С» - это фара ближнего света, которая выполнена в виде отдельного прибора для освещения дороги, а не представлена в комплексе;

«R» - фара дальнего света, которая также представлена как отдельный прибор;

«H» - фара, в которой установлена только галогенная лампа;

«PL» - фара, на которой в дополнение установлен рассеиватель, выполненный из специальной оптической пластмассы;

«S» - блок-фара, выполненная из стекла.

Также есть отличие и между противотуманными фарами, которые предназначены для левостороннего движения и для правостороннего. В любом случае, осветление автомобиля нужно будет отрегулировать под дорожные правила, действующие в стране Вашего пребывания. Если противотуманные фары входят в комплектацию автомобиля, то их это требование тоже касается.

3. Приступаем к работе: процесс подключения противотуманок.

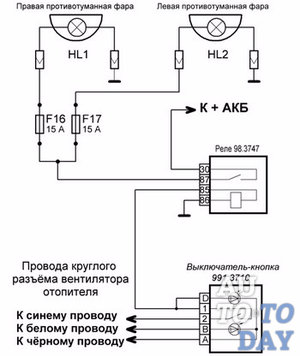

Схема подключения Установка любых автомобильных габаритов должна целиком и полностью соответствовать правилам дорожного движения. Так, касательно противотуманных фар в них прописано, что на автомобиле они могут быть установлены только парой. При этом, расстояние от плоскости бокового габарита по внешней кромке не должно превышать 40 сантиметров. А вот по нижней кромке рассеивателя к дорожному покрытию должно оставаться расстояние не больше 25 сантиметров.

Также установка противотуманных фар должна учитывать и расположение фар ближнего света. То есть, «противотуманки» устанавливаются ниже основных фар. Исключением являются только полноприводные автомобили, которые обладают высокой проходимостью. На них противотуманные фары могут быть установлены значительно выше основных (даже на крыше или специальном кронштейне), что помогает сохранить их целостность. Имеет значение и угол размещения этих фар:

- допускается вертикальный угол освещения от +15° до -10°;

- горизонтальный допустимый угол может колебаться от +45° до -10°.

Что касается эксплуатации «противотуманок», то их включение допускается только с одновременным включением габаритов. Но в целом противотуманки редко приходится устанавливать самостоятельно, поскольку практически на всех современных автомобилях они входят если не в основную, то в дополнительную комплектацию. На некоторых моделях можно даже встретить «противотуманки», вмонтированные в основную блок-фару и закрытые общим рассеивателем. Но в любом случае противотуманная лампа будет располагаться ниже основной. Если же они устанавливаются отдельно, то только на переднем бампере с предварительно предусмотренным надежным креплением. Не менее важная задача для автовладельца – это правильное подключение таких фар к электрической сети машины.

Описание процесса подключения противотуманных фар

Итак, если Вы все-таки решили заняться этим делом самостоятельно и согласно нашим рекомендациям приобрели новые противотуманные фары, можем приступать к их установке. Для этого Вам понадобятся следующие инструменты и детали:

- непосредственно сами «противотуманки»;

- колодка и реле от противотуманных фар;

- кнопка для их включения, которая будет выводиться непосредственно в салон автомобиля;

- предохранитель на 15Ампер;

- провода для подключения;

- изолента.

Стоит отметить, что в целом процесс подключения фар немного напоминает процесс подключения автомагнитолы, хотя свои отличия, несомненно, есть. Разделим этот процесс на условные этапы:

1. В первую очередь Вам необходимо снять клеммы с аккумулятора, ведь работать придется с током, поэтому не лишним будет себя обезопасить;

2. Убираем главную панель внутри салона, по которой расположены лампочки, которые подсвечивают печной регулятор, - Вам понадобятся провода этих лампочек;

3. Пройдитесь до самого конца по этому проводу и найдите двухконтактный разъем, к которому необходимо подключить первый контакт реле;

4. Второй провод подсоединяем к кнопке включения фар;

5. Создаем 12-вольтную цепь, подведя провод к реле (реле можно легко спрятать даже за панель приборов);

6. Протягиваем контакт под педалями к аккумулятору. Здесь очень важно установить предохранитель, при этом, чем он будет находиться ближе к аккумулятору – тем лучше;

7. Второй контакт отправляем на кузов – к нему мы будем подсоединять сами фары;

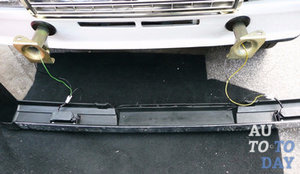

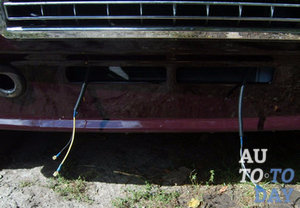

Подключение противотуманок 8. Теперь дело за противотуманными фарами: на них есть по два провода – плюс и минус. Плюсы этих фар необходимо соединить между собой и направить к аккумулятору. Максимально аккуратно поднимаем их на реле и подключаем к разъему №30. А вот минусы сразу отправляем на кузов и соединяем их с «встречными» проводами;

9. Теперь проверяем работоспособность «противотуманок» и обматываем все оголенные провода изолентой.

Надеемся, вся операция по установке противотуманных фар увенчалась успехом. Если же у Вас проявляются какие-то неполадки, скорее всего, дело в неправильном подключении к разъемам реле. В этом случае проще будет обратиться к специалисту, который сможет очень быстро исправить ситуацию. Но подключить противотуманки – это еще не окончание процесса. Ведь схема подключения таких габаритов в большинстве случаев предполагает использования заглушек. Что это такое? Заглушки являют собой защитные решетки, которые предохраняют фары от попадания камней и прочих элементов, которые способны нарушить их целостность во время езды.

Также, в процессе эксплуатации очень важно следить за чистотой противотуманных фар, поскольку они требуют регулярной полировки. Благодаря этому можно добиться увеличения четкости луча света.

4. Указания и рекомендации для тех, кто хочет установить ксенон в противотуманные фары.

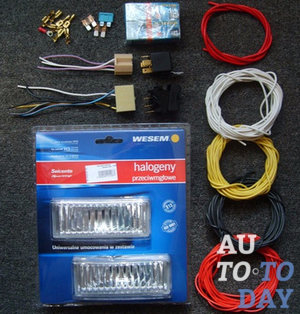

Набор для подключения Выше мы уже упоминали, что использование ксеноновых фар имеет определенные ограничения. Специалисты рекомендуют устанавливать вместо них линзованные противотуманные фары. Примером такой модели является Hella Micro DE. Не смотря на то, что такие фары также содержат ксенон, он сразу же после установки становится на место и не слепит встречных водителей. Существуют также и специальные ксеноновые лампы, которые можно устанавливать вместо обычных противотуманных ламп. Примером является модель Philips D2S. Но вот на штатные «противотуманки» устанавливать их не рекомендуется. Почему? Существует целый перечень причин:

1. Использование рефлекторных «противотуманок» существенно влияет на изменение фокуса Вашей фары. Если сравнивать нить привычной галогеновой лампы и дугу ксеноновой, то последняя является более толстой и она значительно больше вытянута вверх.

2. Ксеноновые фары засвечивают встречных водителей. Почему это происходит? Дело в том, что практически на всех галогеновых противотуманных лампах имеется непрозрачный колпачок. Именно благодаря ему и задерживается прямой луч света. Поскольку тело ксенона больше галогеновой дуги, то при его установке колпачок приходится выламывать, а без него контролировать интенсивность света фары невозможно.

3. Если установить ксеноновую лампу в штатную противотуманную лампу, она перестанет выполнять свои прямые функции – освещать дорогу в условиях тумана. Дело в том, что ксенон излучает очень яркий белый свет, то есть, езда на таких «противотуманках» будет такой же опасной, как и езда на дальнем свете.

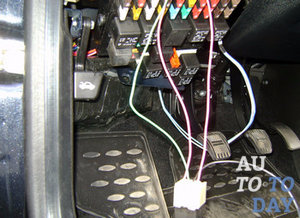

Подключение противотуманок 4. По правилам дорожного движения противотуманные фары необходимо устанавливать немного ниже основных. Однако, если эти фары ксеноновые – у Вас могут возникнуть проблемы. Дело в том, что «противотуманки» освещают дорогу на 10-15 метров. И если это будет яркий свет от ксенона, то все неровности будут создавать тени, и водителю будет казаться, что вся дорога покрыта глубокими ямами. Двигаться при таком освещении очень неудобно.

5. Использовать ксенон в качестве дополнительного освещения к противотуманным фарам не рекомендуется. «Противотуманки» предназначены исключительно для того, чтобы освещать дорогу перед автомобилем, если же их хотя бы немного поднять – Вы будете слепить встречных водителей.

Но устанавливать ксеноновые лампы в противотуманные фары никто не запрещает. Единственное, в таком случае лучше воспользоваться рекомендациями:

- вставлять ксенон можно только в линзованную оптику, чтобы правильно направлять луч света;

- рекомендованная цветовая температура ксенона не должна превышать 4300К (лучше всего под этот критерий подойдут лампы лимонно-желтого цвета маркировки 85122YX).

5. Особенности эксплуатации противотуманных фар.

Несмотря на то, что «противотуманки» играют очень важную роль в вождении автомобиля, они ни в коем случае не могут служить заменой ни фарам ближнего света, ни, тем более, основному освещению автомобиля. Ведь они излучают менее интенсивный свет и обладают намного меньшей дальностью освещения.

Подключение противотуманок Однако, в условиях ограниченной видимости и выключенных основных фарах, именно «противотуманки» очень хорошо влияют на восприятие дороги водителем. Кроме этого, автомобиль становится более заметным для других участников дорожного движения и не слепит их. Как это ни парадоксально, но противотуманные фары не способны значительно повлиять на улучшение видимости во время снегопада или дождя. Хотя определенный эффект их включение дает, переоценивать его значение не стоит.

Об основных характеристиках самих фар и особенностях их установки мы уже упоминали выше, так что не будем снова акцентировать на этом внимание. Главное – это не экономить на самих фарах и не переоценить свои силы во время подключения. Если после изучения нашей статьи Вы поняли, что не сможете справиться самостоятельно, лучше привлечь к этому процессу друга или вообще обратиться на СТО. Не забывайте, что работать Вам придется с электрической сетью автомобиля, которую можно очень легко нарушить. В любом случае, устанавливать «противотуманки» нужно обязательно, и в этом деле мы, как всегда, желаем Вам успехов!
