Как устроены рулевые наконечники?

6599

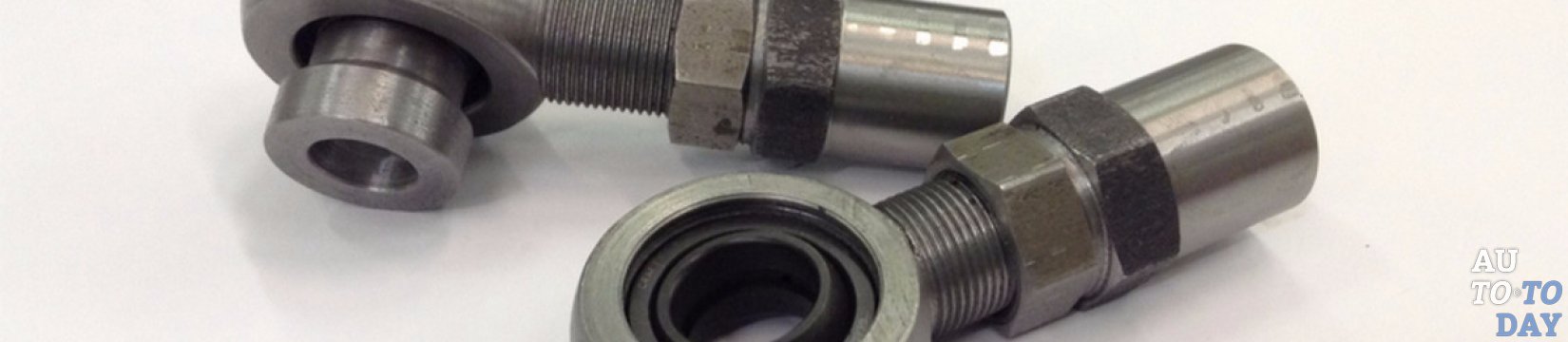

Рулевой наконечник Машина является не только полезным атрибутом для каждого современного человека, но также создает для водителя и пассажиров повышенную опасность. Авто практически в любой момент может выйти из строя по самым разным причинам, от этого люди, находящиеся внутри машины, могут получить травмы, причем серьезные. Ваша задача, как автовладельца, максимально снизить вероятность аварии, а как следствие, вероятность получения травмы. Вам нужно и соблюдать все правила дорожного движения, и регулярно проводить диагностику систем автомобиля.

В сводках об авариях можно часто увидеть в качестве причины следующую фразу: «Водитель не справился с управлением». Такое происходит из-за обычных поломок деталей рулевого управления или же их износа. Причина может быть в рулевых наконечниках, которые связывают поворотный кулак и рулевую тягу. Эти детали малогабаритные, но крайне важны из-за своего назначения.

Назначение рулевого наконечника

Рулевые наконечники В разных моделях авто рулевое управление может быть сконструировано по-разному: рулевая колонка и механизм могут быть сконструированы по-разному, может быть различный тип носителя. Но есть один общий аспект – рулевые наконечники есть всегда.

Функция рулевого наконечника – передавать поступательные движения от одного узла рулевого механизма к другому, при этому угол между этими деталями меняется в незначительной степени. Чтобы сделать подобную конструкцию, наконечники выполнены в виде шарниров, то есть, подвижны. Количество наконечников варьируется от 4 до 6 штук, все зависит от того, как сконструировано рулевое управление.

Устройство рулевого наконечника

В конструкцию рулевого наконечника входят 8 основных элементов:

1) Корпус, у которого есть ось;

2) Штырь (или палец) с резьбой по всей длине;

3) Тефлоновая прокладка, по ней двигается палец;

4) Картер, установлен он на корпусе, предотвращает поломку наконечников от деформации и ударов;

5) Пластмассовый чехол, расположенный со стороны пальца, защищающий корпус и сам наконечник;

6) Кольцо из силикона, закрепляющий установленный на пальце защитный чехол;

7) Пружина, которая способствует более надежному закреплению чехла на корпусе;

8) Гайка, удерживающая палец.

Что нужно для замены рулевого наконечника

Для того, чтобы произвести замену рулевого наконечника, Вам, кроме времени, терпения и сил, понадобятся:

1) Домкрат;

2) Тормозная жидкость или жидкость WD-40;

3) Ключи на «19», «24» и «27»;

4) Штангенциркуль;

5) Съемник для запрессовки пальца;

6) В случае отсутствия съемника потребуются молоток и монтажная лопатка.

Замена рулевого наконечника

Замена рулевого наконечника Рулевые наконечники ломаются редко, если железо в машине новое. Даже у изношенного наконечника отсутствует люфт, так как благодаря тефлоновому вкладышу шаровой палец в корпусе фиксируется очень плотно. Но за время работы этот вкладыш постепенно стирается, поэтому палец начинает перемещаться, а это приводит к формированию люфта, а ее наличие мешает управлять машиной. Когда рулевой наконечник выходит из строя, то перестает функционировать и рулевая тяга.

Как только Вы почувствовали, что управлять машиной стало труднее, срочно нужно проверить состояние наконечников. Признаком проблемы является также глухой звук, который исходит от машины на повороте, а также значительная отдача от рулевого колеса при езде по бездорожью. Рулевой наконечник – это расходный материал, подлежащий замене при малейшем намеке на люфт. У некоторых моделей авто наконечники можно ремонтировать, но все же лучше установить новые. А для этого их нужно снять. Для того, чтобы снять изношенный рулевой наконечник, необходимо:

1) Поднять машину с помощью домкрата;

2) Открутить болты, которые соединяют переднее колесо с подвеской;

3) Слегка ослабить гайку пальца, оставив ее на резьбе, чтобы можно было легче использовать съемник;

4) Надеть съемник, с помощью которого максимально выдавить палец;

5) Полностью выкрутить гайку пальца и снять последний;

6) Открутить контргайку на рулевой тяге;

7) Снять сам наконечник с рулевой тяги;

8) Сделать отметку согласно расположению прежней рулевой тяги, а также просчитать количество оборотов, производимых корпусом наконечника.

Наконечники рулевой тягиПосле выполнения этих действий вместо старого рулевого наконечника можно ставить новый. Все это отнимет у Вас приблизительно 15-20 минут, но за это время Вы своими руками гарантируете себе надежное управление авто, а также частично обезопасите себя и пассажиров от аварии. Только помните о том, что по окончанию процедуры замены нужно провести развал схождение. Ну вот и все. Удачи Вам на дорогах и бездорожью.
