Что такое сцепление в автомобиле?

3787

Педали Всем автовладельцам знакомо такое слово, как «сцеплением». Но вот подавляющее большинство думает, что именно благодаря этой штуке их машина ездит, а вот вопросом ремонта сцепления, причем собственноручного ремонта, занимался лишь небольшой процент владельцев транспортных средств. И это отчасти правильно, так как специалист на станции технического обслуживания сделает всю работу качественно и быстро, были бы деньги.

Но все же знать о том, как устроено сцепление, по какому принципу работает эта система, дабы никому не позволить себя обвести «вокруг пальца». К примеру, в Вашей машине нужно просто произвести замену пружины в системе сцепления, а механик же скажет, что вышел из строя главный цилиндр.

Классическое устройство сцепления автомобиля

Устройство сцепления Сцеплением или фрикционной муфтой называется такой механизм внутри машины, через который осуществляется контакт двигателя с трансмиссией. Сцепление обеспечивает не только контакт, но и разъединение узлов в те моменты, когда Вы переключаете передачу или же тормозите. Главная функция сцепления – обеспечивать фрикционную связь дисков, расположенных на обоих валах. Кроме того, благодаря сцеплению Вы можете плавно стартовать с места. Так как вал движка находится в движении, а вал трансмиссии зафиксированный и неподвижен, то сдвинуться с места без использования сцепления невозможно. Именно благодаря фрикционной муфте валы плавно притираются друг к другу, обороты плавно ускоряются, а от этого Вы можете плавно сдвинуться с места и поехать по делам.

В случае слишком быстрого и резкого прерывания контакта между валами, обездвиженный вал трансмиссии заклинит вал движка, от чего Ваш автомобиль в лучшем случае заглохнет, а вот в худшем – в системе сцепления возникнут неисправности, исправление которых стоит достаточно дорого. Чтобы Вы не сломали систему сцепления, необходимо иметь представление не только о принципе его работы, также и об устройстве. Основные составляющие компоненты системы сцепления – ведомая и ведущая части, нажимная система, а также механизм отключения.

Коробка передач Двигатель формирует момент вращения, который идет от маховика к деталям ведущей части. От этих деталей крутящий момент переходит к ведущему валу коробки передач. Момент трения создается за счет нажимного механизма, который выдает желаемый результат за счет плотного сцепления ведущей и ведомой частей. Очень немаловажную роль играет выключение сцепления. На одном диске по периферии расположены пружины, а сам диск помещен в чугунный картер, который расположен в блок-картере движка.

Ведущую часть системы сцепления формирует кожух системы и маховик, последний же прикреплен к маховику коленвалана шесть специальных болтов. Нажимной диск расположен в средней части кожуха. Нажимный диск формирует вращающий момент, который идет от маховика через три выступа, имеющиеся в диске и входящие в окна кожуха. Часть сцепления, именуемая ведомой, сформирована из ведомого диска, ступицы и ведущего вала коробки передач.

По обе стороны от ведомого диска находятся фрикционные накладки, которые изготавливаются из медно-асбестового состава, который сможет выдержать даже самые высокие температуры, причем внешние условия на фрикционные свойства накладок не повлияют. Связь ступицы и ведомого диска осуществляется за счет заклепок или пружин, которые являются составным элементом пружинно-фрикционного гасителя колебаний.

Принцип действия сцепления с механическим приводом

Сцеплений бывает несколько разновидностей, а классификация бывает исходя их ряда признаков. От этих самых признаков зависит и работа системы, то все же отличий не так много. По типу привода сцепление бывает:

1) Механическим;

2) Гидравлическим.

Работа сцепления Пока Вы не нажали на педаль, маховик и ведомый диск будут плотно прижаты друг к другу. Передача всего крутящего момента осуществляется от коленчатого вала к первичному валу коробки. Когда Вы нажмете на педаль, начнет двигаться тросик, тянущий рычаг вилки. Благодаря вилке начинает двигаться выжимной подшипник, воздействующий на лепестки корзины.

Когда подшипник давит на лепестки, ведомый диск смещается, из-за чего между ведущим диском, маховиком и ведомым диском образуется люфт, который прерывает связь между двигателем и коробкой передач. Если взглянуть на работающий механизм, то можно заметить, что корзина и маховик продолжают движение, а вот ведомый диск, который размещен в середине корзине, не двигается. Далее можно перейти на первую передачу и плавно убрать ногу с педали.

Именно благодаря плавному отпусканию педали первичный вал будет наращивать обороты постепенно. Если Вы бросите ее полностью, то частота вращения первичного вала коробки передач будет совпадать с частотой вращенияколенвала. Тросик есть исключительно в системах механического привода. Но аналогичные функции может выполнять жидкость.

Принцип работысцепления с гидравлическим приводом

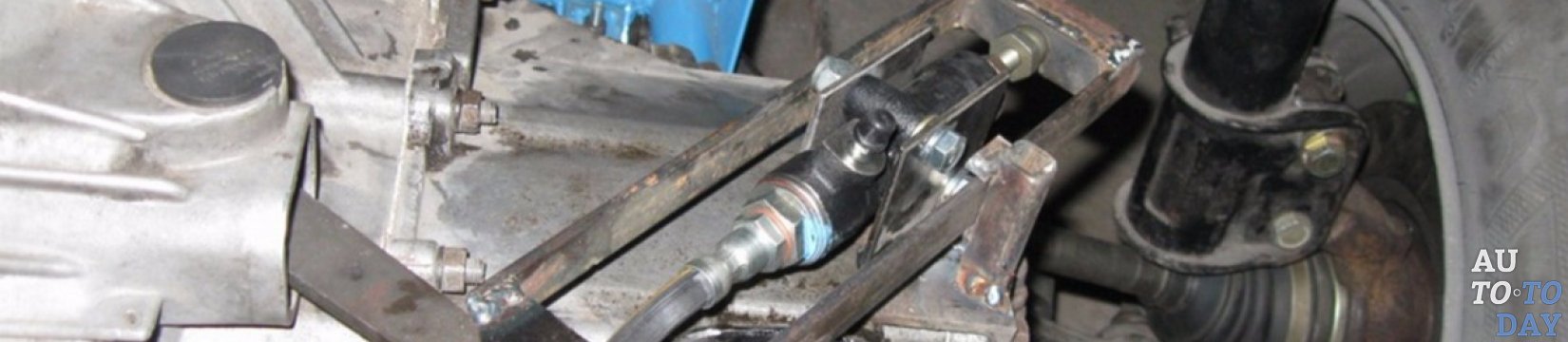

Выше упоминалось, что роль тросика может выполнять, например, тормозная жидкость. Число отличий существенное, так как вместо одного тросика в конструкции размещены трубопроводы вместе с цилиндрами. Ведомый диск расположен на первичном валу коробки передач. Закреплен он шлицевым соединением. К маховику с помощью болтов прикреплена корзина, оснащенная радиальным лепестком и пружиной. Педаль, расположенная в салоне, соединена с кузовом, а с главным цилиндром системы сцепления связывается через шарнир. Говоря простым языком, то во время нажатия на педаль, поршень в цилиндре начинает двигаться.

Тормозные диски Механизм с аналогичной конструкцией расположен в области рычага вилки, но именуется он цилиндром рабочим. Между ними есть связь, способная выдержать немалое давление. Когда требуется переключить скорость, то Вы нажмете на педаль. Поршень, расположенный в главном цилиндре, давит на жидкость, благодаря чему в трубопроводе создается давление, толкающее поршень в рабочем цилиндре.

Последний поршень заставляет двигаться вилку сцепления, которая давит на корзину через выжимной подшипник и разъединяет первичный вал КП и коленвал. Когда педаль отпущена, вилка под действием пружины возвращается в исходное положение. Цилиндры очень похожи по конструкции. Состоят они из:

1) Корпуса, выполненного из цельного листа металла;

2) Поршня

3) Толкателя (является стержнем из цельного металла);

4) Резиновых уплотнительных колец;

5) Отверстий для прокачки со штуцерами конусообразной формы.

Когда Вы нажимаете на педаль, то на поршень через толкатель поступает усилие. Из-за наличия уплотнительных колец поршень достаточно плотно прилегает к цилиндру, за счет чего в трубке образуется давление. Потом на поршень рабочего цилиндра начинает действовать жидкость. Изменен только материал, но по сути это тот же тросик, но только из с жидкой структурой.

Вот так и работает система автомобильного сцепления. Механизм несложный, причем не только в конструкции, но и в управлении. Но вот без сцепления управлять машиной очень сложно. Удачи Вам на дороге.
