Шариковый обратный клапан - что это такое?

5991

Шариковый обратный клапан Топливные системы автомобильных двигателей внутреннего сгорания являют собою довольно сложные устройство, без знания базовых определенных которого приближаться вообще не следует. Главными составными, которые способны победить любую возникшую неисправность в данном устройстве являются знания, что касаются устройства и его конструктивной составной и минимальный опыт, который приобретается со временем. Если же автомобилист новичок, то ему не следует даже пробовать туда внедряться, так как нужен определенный период времени для освоения и тренировки.

Топливная система являет собою один из сложнейших комплексов устройств транспортного средства. Хотя, на первый взгляд, вся система может показаться «детским лепетом» и даже новичок подумает, что сможет с ней справится. Это обманное ощущение и мнение, так как множество конструктивных деталей, элементов, в случае их случайного повреждения могут привести к тому, что в ремонте или частичной замене будет нуждаться не отдельная деталь или элемент, а придется производить тотальную замену или тотальный ремонт всего узла, что может повлечь за собой высокие семейные материальные расходы.

1. Что такое шариковый обратный клапан.

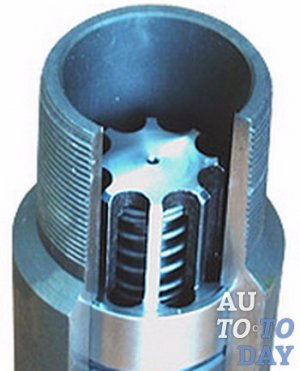

Обратные клапаны Все обратные клапаны, которые встречаются в любой гидравлической системе, будут иметь одно общее, что будет их функциональное кредо. Так, функциональная составная в предназначении обратных клапанов заключается в обеспечении движения жидкости лишь в одном направлении по магистрали. Такое действие может быть необходимым в самых разнообразных случаях. Тем не менее, применительно это будет к топливной системе. Связано это непосредственно с тем, что устройство обратного клапана способно предотвращать слив неиспользуемого топлива прямиком в бак из топливопровода. Это может быть вызвано по множеству причинам, но суть является таковой. Все это будет касаться как двигателей внутреннего сгорания бензиновых с карбюратором, так и двигателей внутреннего сгорания с инжектором, так и систем питания, которые используют дизельные двигатели.

Если обратиться к конструктивной составной, то устройство обратного клапана является достаточно простым, так как являет собою обычный шариковый клапан с точно откалиброванным седлом, которое выполняется из достаточно мягкого металла. Само устройство клапана пропускает топливо в одном направлении и беспрепятственно. Кроме того, само топливо не может поступать обратно в бак, что будет запирать клапан своим собственным уровнем давления. Элементарное устройство, в котором нет ничего сложного, иногда приходит в неисправность, что вызывает достаточно серьезные проблемы со всей топливной системой транспортного средства.

Шариковый обратный клапан Достаточно часто автомобилисты путают обратный клапан с клапаном редукционным, что в корне является заблуждением. Дизельные и инжекторные устройства двигателей, где работа системы питания подпитывается определенным давлением, редукционный клапан будет отвечать за стабилизированное давление. Тем не менее, данное устройство работает в паре с обратным клапаном. Все проблемы могут быть логично решены по мере поступления их в систему.

2. Где находится шариковый обратный клапан.

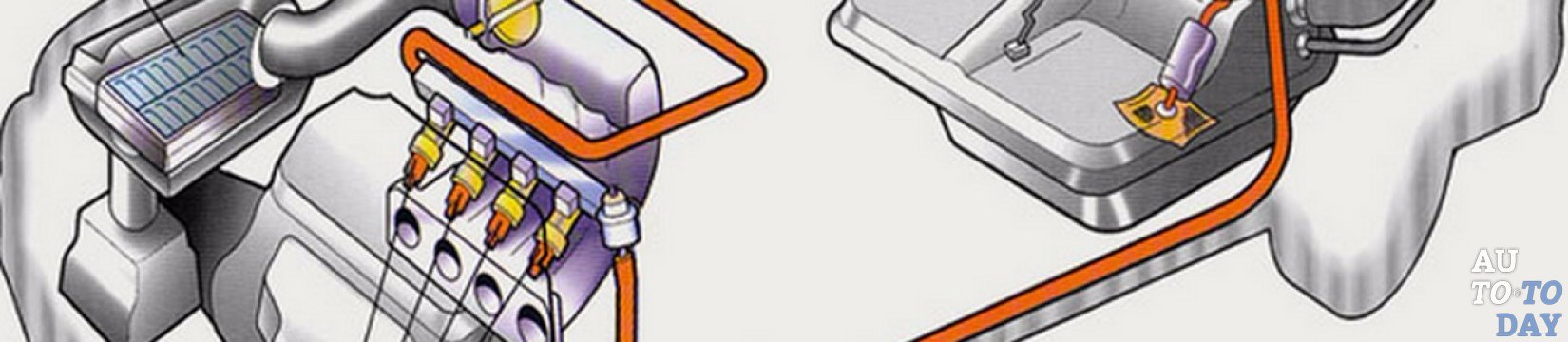

Всякого врага следует знать в лицо. Исходя из этого, следует начать с поисков шарикового обратного клапана в системе питания автомобиля. Данное устройство может располагаться непосредственно в корпусе бензонасоса у инжектора, или же на топливной раме и в топливопроводе между топливными форсунками и бензобаком. На дизелях данное устройство устанавливается между ручным насосом низкого давления и ТНВД для стабилизации давления на выходе в насос высокого давления. В дизелях, которые имеют систему предпускового подогрева топлива, устройство обратного клапана обязательно располагается перед системой подогрева.

Большинство легковых автомобилей отечественного автопрома, которые оснащаются инжекторами, устройство обратного клапана устанавливается на топливной рампе и в бензонасосе, что является аналогом дизельной системы.

Старые карбюраторные автомобиле, которые являются классическими заднеприводными моделями, бензонасос и играет роль обратного клапана, который устанавливается на блоке цилиндров. Здесь данное устройство способно не пропускать топливо обратно в бак, посредством герметического выпускного клапана бензонасоса. При утрате клапаном герметичности, бензин будет полностью уходить в бак, а запуск двигателя внутреннего сгорания будет возможным лишь при одном условии – условии ручной подкачки.

Шариковый обратный клапан Предусмотрительные и дальновидные автовладельцы устанавливают клапана обратки самостоятельно для того, чтобы пуск двигателя стал облегченным. Старые варианты автомобилей, которые имеют определенные затруднения в пуске достаточно просто было купить и вставить в систему питания обратный шариковый клапан как можно ближе к моноинжектору или карбюратору. Тогда топливо перестает сливаться по стандартной рабочей магистрали обратно в бак, вследствие чего пуск становится нормальным и при минусовых погодных температурах.

3. Что ждать от нерабочего шарикового обратного клапана.

К сожалению, ничего хорошего не следует ждать от нерабочего устройства шарикового обратного клапана. В своем минимуме, поломка данного устройства приведет к затрудненному запуску двигателя. Все завоздушивание системы питания дизельных двигателей является достаточно проблематичной поломкой в дороге. Инжекторы также не особо благосклонны к наличию воздуха непосредственно в данной системе.

Все неприятности начнутся с того момента, когда автомобилист заглушит двигатель, а то топливо, которое ориентировочно должно было ждать следующего запуска, возвратится в бак по рабочей магистрали. Место данного топлива и займет воздух. Для нового запуска двигателя нужно произвести нормализацию давления в системе, а само топливо подать непосредственно к форсункам. Для того, чтобы это сделать, нужно крутить двигатель стартером около одной минуты, следовательно, о запуске с пол-оборота вообще не может быть и речи.

Непонятные и не очень приятные ситуации могут возникнуть и тогда, когда обратный клапан будут путать с регулятором давления, который устанавливается на топливной рампе в большинстве двигателей внутреннего сгорания с инжекторными системами питания.

Обратный клапан Работа его заключается в том, чтобы выравнивать уровень давления на участке топливной рампы. В противном случае сама форсунка не получит просто топливо под необходимым уровнем давление, вследствие чего будет невозможным подача его в камеру сгорания. Когда зажигание будет отключено, регулятор будет прекращать подачу топлива на все форсунки, вследствие чего запорный механизм приведется в действие. Именно так отсечется от бензонасоса с обратным клапаном часть топливной магистрали до топливной рампы. Только теперь обратный шариковый клапан будет отвечать за наличие топлива в системе. Если же проверить, кто в такой ситуации виноват, то следует обратить внимание на давление в топливной рампе. Если оно в норме, то виноват именно шариковый обратный клапан.
