Электронный впрыск топлива - как он устроен?

9888

Система впрыска топлива Работоспособность любого транспортного средства, в первую очередь, обеспечивается исправной работой его «сердца» - двигателя. В свою очередь, составляющей частью стабильной деятельности этого «органа» есть слаженная работа системы впрыска, с помощь которой подается необходимое для работы топливо. На сегодняшний день, благодаря множеству преимуществ, она полностью вытеснила карбюраторную систему. Главным положительным моментом ее использования является наличие «умной электроники», обеспечивающей точную дозировку топливовоздушной смеси, что повышает мощность транспортного средства и существенно увеличивает топливную экономичность. К тому же, электронная система впрыска в значительно большей степени помогает придерживаться строгих экологических норм, вопрос соблюдения которых, в последнее время, приобретает все большей актуальности. Учитывая вышесказанное, выбор темы данной статьи более чем уместен, так, что давайте рассмотрим принцип работы этой системы более детально.

1. Принцип работы электронного впрыска топлива

Электронная (или более известный вариант названия «инжекторная») система подачи топлива может устанавливаться на автомобили как с бензиновыми, так и с дизельными двигателями. Однако, конструкция механизма в каждом из этих случаев, будет иметь существенные различия. Все топливные системы можно разделить за такими классификационными признаками:

- за способом подачи топлива выделяют прерывистую и непрерывную подачу;

- за типом дозирующих систем различают распределители, форсунки, регуляторы давления, плунжерные насосы;

- за способом управления количеством подаваемой горючей смеси – механические, пневматические и электронные;

- за основными параметрами регулировки состава смеси – разряжение во впускной системе, при угле поворота дроссельной заслонки и расходе воздуха.

Система впрыска топлива Система впрыска топлива современных бензиновых двигателей имеет либо электронное, либо механическое управление. Естественно, более совершенным вариантом является электронная система, так как она в значительно лучшей степени может обеспечить экономию топлива, сокращение уровня выброса вредных токсичных веществ, увеличение мощности мотора, улучшение общей динамики машины и облегчение «холодного пуска».

Первой, полностью электронной системой, стал продукт, выпущенный американской компанией Bendix в 1950 году. Спустя 17 лет, аналогичное устройство создала и компания Bosch, после чего оно было установлено на одну из моделей Volkswagen. Именно это событие положило начало массовому распространению системы электронного управления впрыском топлива (EFI - Electronic Fuel Injection), при чем не только на спортивных автомобилях, но и на транспортных средствах класса «люкс».

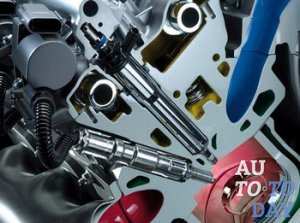

Полностью электронная система использует для своей работы инжекторы (топливные форсунки), вся деятельность которых базируется на электромагнитном действии. В определенные моменты рабочего цикла двигателя, они открываются и остаются в таком положении на протяжении всего времени, необходимого для подачи того или иного количества топлива. Тоесть, время открытого состояния – прямо пропорционально требуемому количеству бензина.

Среди полностью электронных систем впрыска топлива, выделяют следующие два типы, отличающиеся в основном только способом измерения воздушного потока: систему с непрямым измерением воздушного давления и с прямым измерением воздушного потока. Такие системы, для определения уровня разрежения в коллекторе, используют соответствующий датчик (MAP — manifold absolute pressure). Его сигналы направляются на электронный модуль (блок) управления, где учитывая аналогичные сигналы поступающие с других датчиков, перерабатываются и перенаправляются на электромагнитную форсунку (инжектор), что и вызывает ее открытие на нужное для поступление воздуха время.

Электронный впрыск топлива Хорошим представителем системы с датчиком давления есть система Bosch D-Jetronic (литера «D» - давление). Работа системы впрыска с электронным управлением базируется на некоторых особенностях. Сейчас мы опишем отдельные из них, характерные для стандартного типа такой системы (EFI). Начнем с того, что она может быть подразделена на три подсистемы: первая -отвечает за подачу топлива, вторая - за всасывание воздуха, ну а третья является электронной системой управления.

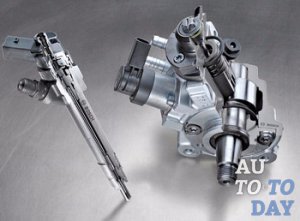

Структурными частями системы подачи топлива есть топливной бак, топливный насос, топливный фильтр, подающий топливопровод (направляющий от распределителя для топлива), топливную форсунку, регулятор давления топлива и обратный топливопровод. Принцип действия системы следующий: с помощью электрического топливного насоса (размещается внутри или рядом с топливным баком), бензин выходит из бака и подается в форсунку, а все загрязнения отфильтровываются с помощью мощного встроенного топливного фильтра. Та часть топлива, которая не была направлена через форсунку во всасывающий трубопровод, возвращается в бак через обратный топливопривод. Поддержание постоянного давления топлива обеспечивает специальный регулятор, отвечающий за стабильность этого процесса.

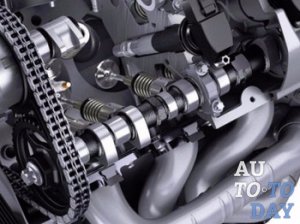

Система всасывания воздуха состоит из дроссельного клапана, всасывающего коллектора, очистителя воздуха, впускного клапана и воздухозаборной камеры. Принцип ее действия такой: при открытом дроссельном клапане, воздушные потоки проходят через очиститель, затем через расходометр воздуха (им оборудуются системы типа L), дроссельный клапан и качественно настроенный впускной патрубок, после чего попадают во впускной клапан. Функция направления воздуха в двигатель требует наличия привода. По ходу открытия клапана дросселя, в цилиндры мотора попадает значительно большее количество воздуха.

Электронный впрыск топливаВ некоторых силовых агрегатах применяются два разных способа измерения объема входящих воздушных потоков. Так, например, при использовании системы EFI (тип D), воздушный поток измеряют при помощи проведения мониторинга давления во всасывающем коллекторе, тоесть косвенно, в то время как аналогичная система, но уже типа L делает это напрямую, используя специальное устройство – расходометр воздуха.

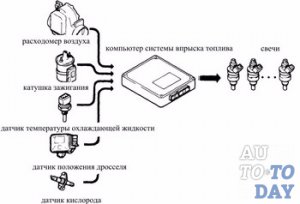

В состав электронной системы управления входят следующие виды датчиков: двигателя, электронного управляющего блока (ECU), устройства топливной форсунки и соответствующей проводки. С помощью указанного блока, путем мониторинга датчиков силового агрегата определяется точное количество подаваемого форсунке топлива. Что бы подавать в мотор воздух/топливо в соответствующих пропорциях, блок управления запускает работу форсунок на конкретный период времени, которые именуют «шириной импульса впрыска» или «продолжительностью впрыска». Если описывать основной режим работы системы электронного впрыска топлива, с учетом уже названных подсистем, то он будет иметь следующий вид.

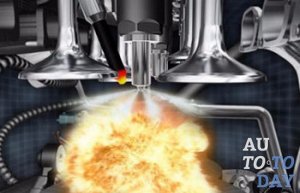

Попадая в силовой агрегат через систему всасывания воздуха, воздушные потоки измеряются с помощью расходометра. Когда воздух оказывается в цилиндре, происходит его смешивание с топливом, в чем не последнюю роль играет работа топливных форсунок (расположенных за каждым впускным клапаном всасывающего коллектора). Эти детали являются своеобразными электроклапанами, которые управляются электронным блоком (ECU). Он посылает на форсунку определенные импульсы, используя для этого включение и выключение цепи ее заземления. Когда она включена, происходит открытие и топливо распыляется на заднюю часть стенки впускного клапана. При попадании в подающийся снаружи воздух, оно смешивается с ним и испаряется благодаря низкому давлению всасывающего коллектора.

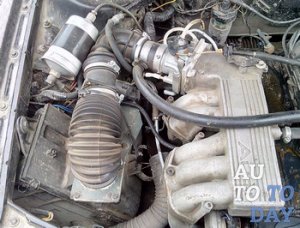

Под капотомСигналы, посылаемые электронным блоком управления, обеспечивают такой уровень подачи топлива, который будет достаточным для достижения идеального соотношения пропорций воздух/топливо (14,7:1), называемого еще стехиометрией. Именно ECU, исходя из измеренного объема воздуха и оборотов мотора, определяет основной объем впрыска. В зависимости от условий эксплуатации двигателя, этот показатель может изменяться. Блок управления отслеживает такие сменные величины как скорость двигателя, температура тосола (охлаждающей жидкости),содержания кислорода в выхлопных газах и угол расположения дросселя, в соответствии с чем производит корректировку впрыска, определяющую окончательный объем впрыскиваемого топлива.

Безусловно, система питания с электронным дозированием топлива, превосходит карбюраторное питание бензиновых двигателей, поэтому нет ничего удивительного в ее широкой популярности. Системы впрыска бензина, из-за наличия огромного числа электронных и подвижных прецизионных элементов, являются более сложными механизмами, поэтому, требуют высокого уровня ответственности в подходе к вопросу обслуживания.

Существование системы впрыска дает возможность более точно распределить топливо по цилиндрам мотора. Это стало возможным, благодаря отсутствию дополнительного сопротивления воздушному потоку, которое на впуске создавали карбюратор и дифузоры. Соответственно, повышения коэффициента наполнения цилиндров напрямую влияет на увеличения уровня мощности двигателя. Давайте же сейчас рассмотрим более детально все положительные моменты использования системы электронного впрыска топлива.

2. Плюсы и минусы электронного впрыска топлива

К положительным моментам стоит отнести:

Возможность более равномерного распределения топливо-воздушной смеси. Каждый цилиндр имеет собственную форсунку, подающую топливо непосредственно на впускной клапан, что позволяет избежать необходимости подачи через всасывающий коллектор. Это способствует улучшению его распределения между цилиндрами.

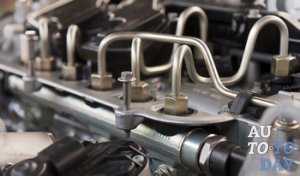

Электронная система впрыска топлива ВАЗВысокоточность контролирования пропорций воздуха и топлива, в независимости от эксплуатационных условий двигателя. С помощью стандартной электронной системы, в двигатель поступает точная пропорция топлива и воздуха, что значительно улучшает дорожные качества транспортного средства, топливную экономичность и контроль за выхлопными газами. Улучшение работоспособности дросселя. Благодаря подачи топлива непосредственно на заднюю стенку впускного клапана, можно оптимизировать работу всасывающего коллектора, повысив тем самым скорость движения воздушного потока через впускной клапан. За счет таких действий улучшается крутящий момент и рабочая эффективность дросселя.

Повышение топливной экономичности и улучшение контроля токсичности выхлопных газов. В двигателях, оснащенных системой EFI, обогащение топливной смеси при холодном запуске и широко открытой дроссельной заслонке, поддается сокращению, так как смешивание топлива не является проблематичным действием. За счет этого, появляется возможность экономии топлива и улучшения контроля за выхлопными газами.

Улучшение эксплуатационных качеств холодного двигателя (в том числе и пусковых). Возможность впрыска топлива сразу на впускной клапан, в сочетании с улучшенной формулой распыления, соответственно повышает пусковые и эксплуатационные возможност холодного мотора. Упрощение механики и снижение чувствительности к регулировке. При холодном старте или измерении топлива, система EFI не зависит от регулировки обогащения топливной смеси. А поскольку, с механической точки зрения, она отличается простотой, то и требования к ее техническому обслуживанию снижены.

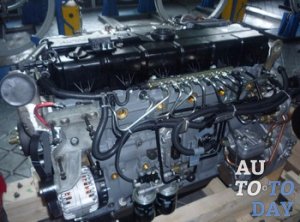

Система впрыска топливаОднако, ни один механизм не может обладать исключительно положительными качествами, поэтому, в сравнении с теми же карбюраторными двигателями, моторы с электронной системой впрыска топлива имеют некоторые недостатки. К основным из них относят: высокую стоимость; практически полную невозможность ремонтных действий; высокие требования к составу топлива; сильную зависимость от источников электропитания и необходимость постоянного наличия напряжения (более современный вариант, который контролируется электроникой). Также, в случае поломки, не получится обойтись без специализированного оборудования и высококвалифицированного персонала, что выражается в слишком дорогостоящем обслуживании.

3. Диагностика причин неисправностей системы электронного впрыска топлива

Возникновение неполадок в системе впрыска – не такое уж и редкое явление. Особенно актуальным этот вопрос есть для владельцев старых моделей автомобилей, которым не раз приходилось сталкиваться как с обычным засорением форсунок, так и с более серьезными проблемами по части электроники. Причин неисправностей, часто возникающих в данной системе, может быть очень много, однако наиболее распространенными среди них есть следующие:

- дефекты («брак») конструктивных элементов;

- граничный срок службы деталей;

- систематическое нарушение правил эксплуатации автомобиля (использование низкокачественного топлива, загрязнения системы и т.д.);

- внешние отрицательные воздействия на конструктивные элементы (попадание влаги, механические повреждения, окисление контактов и др.)

Электронная система впрыска топлива Наиболее надежным способом их определения является компьютерная диагностика. Этот вид диагностической процедуры основывается на автоматическом фиксировании отклонений параметров системы от установленных значений нормы (режим самодиагностики). Обнаруженные ошибки (несоответствия) остаются в памяти электронного блока управления в виде так называемых «кодов неисправностей». Для проведения этого метода исследования, к диагностическому разъему блока подключают специальное устройство (персональный компьютер с программой и кабелем или сканер), задача которого считать все имеющиеся коды неисправностей. Однако, учтите – кроме специального оборудования, точность результатов проведенной компьютерной диагностики, будет зависеть от знаний и навыков человека который ее проводил. Поэтому, доверять процедуру следует только квалифицированным сотрудникам специальных сервисных центров.

В компьютерную проверку электронных составляющих системы впрыска входит:

- диагностика топливного давления;

- проверка всех механизмов и узлов системы зажигания (модуля, высоковольтных проводов, свечей);

- проверка герметичности впускного коллектора;

- состава топливной смеси; оценка токсичности отработанных газов по шкалах СН и СО);

- диагностика сигналов каждого датчика (используется метод эталонных осцилограмм);

- проверка цилиндрической компрессии; контроль отметок положения ремня ГРМ и много других функций, которые зависят от модели машины и возможностей самого диагностического аппарата.

Проведение указанной процедуры необходимо если Вы хотите узнать имеются ли неисправности в системе электронной подачи (впрыска) топлива и если есть, то какие. Электронный блок EFI (компьютер) «помнит» все неисправности лишь пока система подключена к аккумуляторной батареи, если клемму отсоединить – вся информация исчезнет. Так будет, ровно до того момента, пока водитель вновь не включит зажигание и компьютер наново не проверит работоспособность всей системы.

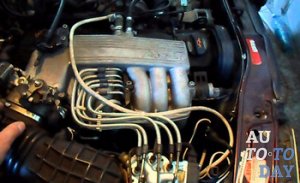

Система впрыска топлива На некоторых автомобилях, оборудованных системой электронной подачи топлива (EFI), под капотом имеется коробочка, на крышке которой Вы сможете заметить надпись "DIAGNOSIS". К ней еще подведен довольно толстый жгут разных проводов. Если коробочку открыть, то с внутренней стороны крышки будет видна маркировка выводов. Возьмите любой провод и с его помощью замкните выводы "Е1" и "ТЕ1", после чего сядьте за руль, включите зажигание и наблюдайте за реакцией лампочки "CHECK" (на ней изображен двигатель). Обратите внимание! Кондиционер обязательно должен быть в выключенном состоянии.

Как только Вы повернете ключ в замке зажигания, указанная лампочка начнет мигать. Если она «моргнет» 11 раз (или больше), через равный промежуток времени, это будет значить, что в памяти бортового компьютера нет информации и с поездкой на полную диагностику системы (в частности и электронного впрыска топлива) можно повременить. Если вспышки будут хоть как-то отличаться – значит стоит обратиться к специалистам.

Такой способ «домашней» мини-диагностики доступен не всем владельцам транспортным средств (в основном только иномарок), но тем у кого есть такой разъем, в этом плане повезло.
