Тепловые зазоры клапанов - как правильно выставить?

3522

Тепловые зазоры У новых машин есть специальный механизм – саморегулирующийся гидрокомпенсатор, который отвечает за корректировку работы газораспределительного механизм. А вот подержанным нужно будет уделить много внимания.

Для чего выставляются тепловые зазоры клапанов

Известно несколько видов работ по регулировке, но одной из наиболее часто встречающихся разновидностей является разновидностей является регулировка работы газораспределительного механизма, а если быть точнее, то зазора, местонахождение которого должно быть между рокером (рычагом клапана) и кулачками распределительного вала.

Тепловые зазоры Многие автомобилисты задаются вопросом о том, в каких целях в их машине производитель делает этого зазора? Возможно, будет лучше проводить регулировку деталей так, чтобы интервал между ними был как можно меньше? Ответы на подобные вопросы Вы можете найти в обычном школьном учебнике по физике. Откройте раздел, где описаны пояснения относительно расширение тел при росте температуры.

Когда топливная смесь сгорает в цилиндре, происходит естественное нагревание абсолютно всех деталей мотора, причем до крайне высоких температур. Из-за роста температуры, происходит незначительное увеличение размеров деталей. Подобное расширение крайне пагубно влияет на газораспределительный механизм. Как впускные, так и выпускные клапаны должны располагаться как можно плотнее к гнезду, закрывая его.

Стержень клапана может сверху слишком жестко упираться, что приведет к опусканию вниз его тарелки при расширении из-за скачка температуры. Все это приведет к тому, что канал откроется, а последствия этого явления крайне негативны. Из-за приоткрытого клапана может:

1) Снизиться компрессия и мощность мотора;

2) Увеличится расход горючего;

3) Будут перегреваться и разрушаться из-за вырывающегося пламени детали РМ (клапаны, сальники и т.д.).

Двигатель Дабы заставить клапан постоянно быть закрытым, когда происходит расширение, и был создан этот тепловой зазор. Он есть при холодном моторе, но, когда мотор нагревается, достигая своих нормальных рабочих параметров, происходит постепенное уменьшение этого зазора. Конечно, автовладелец может полюбопытствовать каков должен быть зазор на клапанах при регулировании. У этих зазоров строго установленная величина – 0,15 мм. Допустимая величина погрешности во время регулировки – 0,05 мм. Такой размер рассчитана под холодный мотор. Регулировку можно выполнять и при нагретом двигателе, хотя не факт, что настройка будет отличаться особой точностью.

Если соблюсти достаточно несложные рекомендации относительно регулировки, то владелец даже не очень новой машины сможет получить:

1) Устойчивую работу двигателя;

2) Уменьшенный расход топлива;

3) Увеличенный моторесурс.

Что нужно подготовить к регулированию

Для того, чтобы не допустить каких-либо ошибок, большинство автовладельцев едут регулировать клапаны в автосервис, отдавая машину в руки профессионалов. Если учесть, что такую процедуру нужно проводить примерно через каждые 15 – 20 тыс. км пройденного пути, то нужно приготовить приличную сумму денег для оплаты услуг. Также будьте готовы подождать, пока до Вас дойдет очередь в сервисе, а мотор Вашей машины остынет до положенной температуры. Если учесть эти факторы, то лучше регулировать зазоры клапанов своими руками. Для этого не нужно будет даже из гаража выходить. Соберите такой перечень необходимых инструментов:

- набор гаечных ключей для машины;

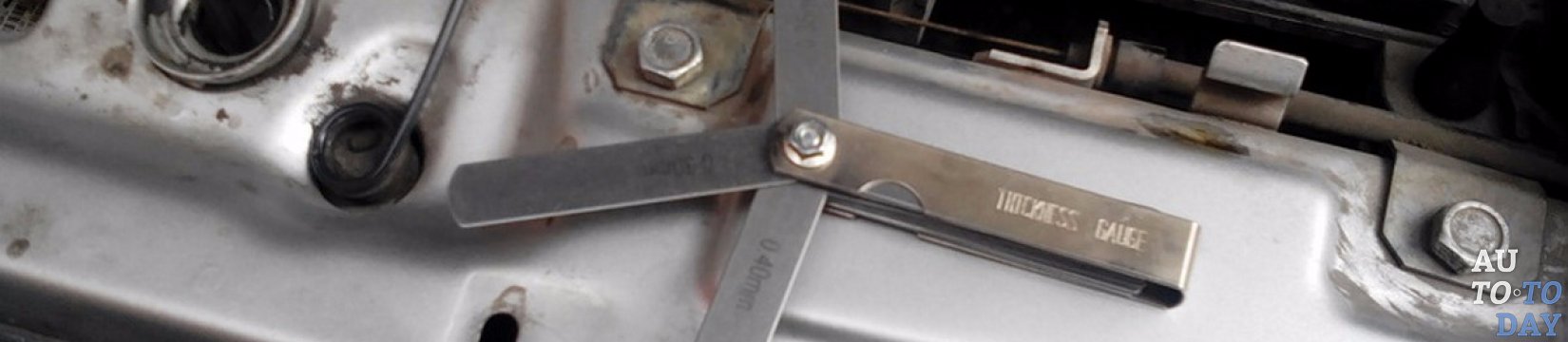

- щуп с толщиной в 0,15 мм;

Перед выполнением работ, нужно поставить машину на том месте, где есть хорошее освещение. Также нужно будет подвести дополнительны искусственный свет к моторному отсеку. После этого нужно будет отсоединить воздушный фильтр, а точнее, его корпус, крышку ГРМ и достать масляный щуп.

Регулировка тепловых зазоров клапанов

Двигатель Обязательно перед регулировкой поршень первого цилиндра должен быть выставлен в верхней мертвой точке на также сжатия. Делается это очень просто: ключом нужно провернуть коленчатый вал на столько, чтобы совпали сверление на звездочке привода распределительного вала и наплавление, а также метки на блоке движка и шкиве коленвала. После того, как Вы выполните эти приготовления, можно будет переходить уже к самой регулировке. Последовательность действий такова:

1) Нужно выставить щуп между рабочими элементами кулачки и рычагом соответствующего клапана;

2) В случае, если Вы чувствуете небольшое сопротивление при введении щупа, то знайте, что зазор в Вашей машине не требует регулировки;

3) Если Вы или вообще не можете ввести щуп, или ввести его было очень трудно, или же вход слишком легко, то регулировка необходима: головку регулировочного болта нужно удерживать ключом «на 13», а в это время ключом «на 17» нужно отпустить контргайку и провернуть болт в нужном направлении до того момента, пока зазор не примет нужной величины, потом щупом нужно проверить высоту зазора, а после этого необходимо затянуть контргайку.

Сначала нужно регулировать 6й и 8й клапаны, это третий и четвертый цилиндр соответственно. Регулировка проводится по парам, а для каждого клапана из пары распределительный вал нужно прокручивать на 90° (коленчатый вал – на 180°). Далее после каждого следующего поворота нужно проводить регулировку таких клапанов:

1) 4го и 7го во втором и четвертом цилиндрах;

2) 1го и 3го в первом и втором цилиндрах;

3) 5го и 2го в третьем и первом цилиндрах.

Контрольная проверка

Есть вероятность того, что первая регулировка клапанного привода, выполненная Вами, начинающим автомастером, будет не совсем идеальной, но спустя время, после получения определенного опыта, навыки в Вас разовьются сами собой. Очень желательно, чтобы впервые регулировка проводилась под надзором специалиста, который сможет исправить возможные неточности или неисправности.

ДвигательДаже если Вы – автовладелец со стажем, то проверить соответствие технологии регулировок зазоров все же имеет смысл. Подобная процедура проводится после окончания проверки и настройки каждого клапана. Используя ключ или подвесив заднее колесо, нужно несколько раз повернуть коленчатый вал. Далее нужно поставить коленчатый и распределительный валы так, чтобы метки на них совпадали, а потом можно проверять зазору по тому алгоритму, который описан выше. Если нужно, то проверку можно сделать еще раз.

Конечно же, руки специалистов всегда все сделают правильно, но попросят за работу немалую плату. А если научиться делать определенные вещи самостоятельно, то можно значительно сэкономить, что приведет к увеличению объема Вашего семейного бюджета.
