Шкив коленвала - как его заменить самому?

2438

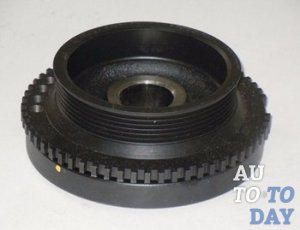

Шкив коленвала Многие автовладельцы, которые хоть раз проводили ремонт своего «железного любимца» своими руками, точно сталкивались с такой проблемой – как с коленвала снять шкив. Да, сразу же конечно можно обратиться к инструкции, прочесть её и, вроде бы, пустяки эта самая процедура. А вот и нет. Только Вы пытаетесь открутить тот самый заветный болт, оказывается, что это пустяковое, казалось бы, дело совсем уж и не так просто осуществить. И абсолютно не ясно как зафиксировать коленчатый вал так, чтобы не было его вращения. Тут вырастает следом и вторая проблема – каким боком подлезть к этому самому болту? Достаточно хлопот доставляет сильная затяжка шкива коленвала и снять его становится всё сложнее. Применяя силу велика опасность повреждения многих близрасположенных деталей двигателя или кузовное покрытие.

Суть проблемы лежит в болте шкива коленвала, или гайке – это зависит от модели. Во время установки они закручиваются с огромным усилием. Это делается во избежание самопроизвольного раскручивания. Ведь если это произойдёт, то больших поломок не избежать, а следовательно придётся выложиться по полной на дорогостоящий ремонт. Болт или гайка со временем эксплуатации постепенно затягиваются и далее, а усугубляется это ещё и дополнительным коксовнием, коррозией и залипанием. При знании определённых приёмов и обладая специальными навыками, провести ремонт можно и за 10 минут. Далее мы рассмотрим как справиться с этими двумя задачами: гайкой и болтом шкива коленвала.

Где стоит шкив коленвала и как до него добраться?

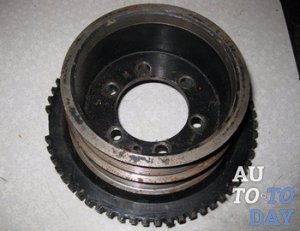

Место нахождения шкива Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, то не сразу замечаете шкив коленвала, будь то демпферный или обычный. Он скрыт под генератором, но проследив за тем, куда пролегает ремень, вы увидите диск, что плотно зафиксирован ступицей на валу. Это и есть та самая деталь. Шкивы, как Вы уже поняли, бывают двух видов: обычные и демпферные, для второго варианта характерно наличие массивного кольца, что расположено снаружи и отделено от основания резиновой прокладкой, которая служит элементом, понижающим вибрацию детали. Внешняя кромка демпфера покрыта зубцами, которые нужны для работы датчика положения коленвала.

Для снятия шкива коленчатого вала, следует сначала освободить генераторный болт стопора, а после ослабить натяжной настолько, чтобы ремень слегка опустился и появилась возможность его снять. Следующим отсоединяем антифризовый бачок. При этом может помешать ремень рулевого гидроусилителя. Рядом со шкивом откручиваем болт на 14, который создаёт натяжение передачи гидроусилителя, и снимаем её. Остаётся последний шаг, преодолев который, мы выполним поставленную задачу. Ну и конечно же финальный рубеж самый сложный. Нужно открутить единственный болт, фиксирующий шкив. Подобраться к нему проще из под днища автомобиля со стороны правого переднего колеса. Задача выполнится без особых усилий при наличии пневматического гайковёрта.

Откручиваем гайку шкива коленвала

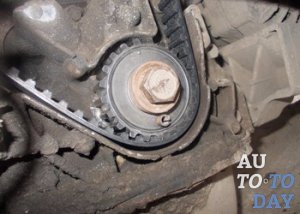

Шкив Если на конце коленчатого вала шкив удерживается гайкой, то это является прямым признаком двигателя классической компоновки заднеприводного автомобиля по типу ВАЗ моделей 2101-2107, Нива и подобных им. Эту гайка носит ещё и второе название – «храповик», ведь на неё могут иметься уступы для «кривого стартера».

Работу по снятию шкива коленвала рекомендуется проводить на смотровой яме. Коленвал необходимо зафиксировать включением на коробке четвёртой передачи и стояночным тормозом. Перед началом процедуры запаситесь следующими инструментами:

- накидным или торцовым ключами на 36-38;

- удлинителем рычага, пригодится и отрезок любой крепкой трубы.

Когда Вы уже находитесь в яме под автомобилем, откручивать гайку лучше пробовать максимально возможно длинным рычагом. Если же она не поддалась, то переключаем коробку передач на нейтралку и делаем следующее:

- снимаем насвечники;

- находясь в яме, устанавливаем ключ с рычагом таким образом, чтобы его конец упёрся в пол или лонжерон автомобиля по курсу вращения коленвала;

- поворачиваем ключ в замке зажигания и тем самым подаём краткий импульс.

Зачастую с первых попыток гайка поддаётся и далее её можно будет отвернуть обычным ключом. Не забудьте ослабить и снять генераторный ремень.

Почему трудно снять зубчатый шкив коленчатого вала?

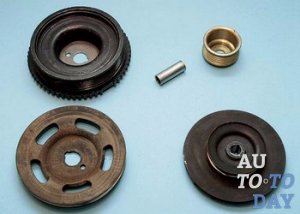

Шкив Без наличия специального инструментария, достать болт, который держит зубчатый шкив коленвала, достаточно трудное занятие, ведь его резьба нарезана таким образом, что направление откручивания болта идентично крутящему моменту вала работающего двигателя. Но как бы парадоксально это ни звучало, но выход из положения кроется именно в этом.

Болт, что удерживает шкив коленвала, преобладает в двигателях переднеприводных автомобилей. В них расположение блока перпендикулярно автомобильной оси. В случае с болтом, в отличие от гайки, придётся постараться посильнее, ведь к болту подобраться будет посложнее. И для этого Вам следует подготовить вот что:

- домкрат;

- пенёк;

- торцовую головку соразмеряемую по размеру с болтом и удлинительный рычаг;

- автомобильные инструменты.

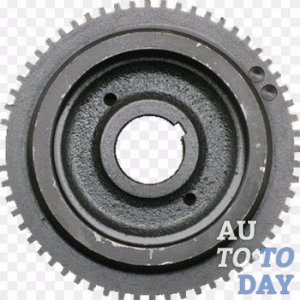

Шкив Бороздя просторы интернета и интересуясь у знакомых автолюбителей, многие желают пойти по неправильному пути наибольшего сопротивления, зато, как они думают по наиболее быстрому, а именно без предварительных подготовительных работ. Априори такие попытки увенчиваются полнейшим фиаско. Для правильного и наиболее безопасного извлечения шкива, следует проделать следующие действия:

- поднимите переднюю правую часть автомобиля и затем снимите колесо;

- установите автомобиль на пенёк;

- сверху возле капота снимите все детали, которые смогут воспрепятствовать доступу: воздушный фильтр и щиток грязевой защиты;

- далее снимите ремень генератора;

- для того, чтобы зафиксировать коленчатый вал, откройте заглушку блока сцепления и в образовавшееся отверстие вставьте монтировку, чтобы заклинить зубья маховика;

- на болт шкива под аркой колеса наденьте головку с рычагом удлинения;

- болт откручивайте против часовой стрелки.

При правильном выполнении вышеперечисленных манипуляций болт должен поддаться и его можно легко открутить. Если же такого не случилось, тогда ещё удлините рычаг. Если же и это не помогло, тогда на помощь придёт стартер, как было описано выше в случае с гайкой у заднеприводных автомобилей.

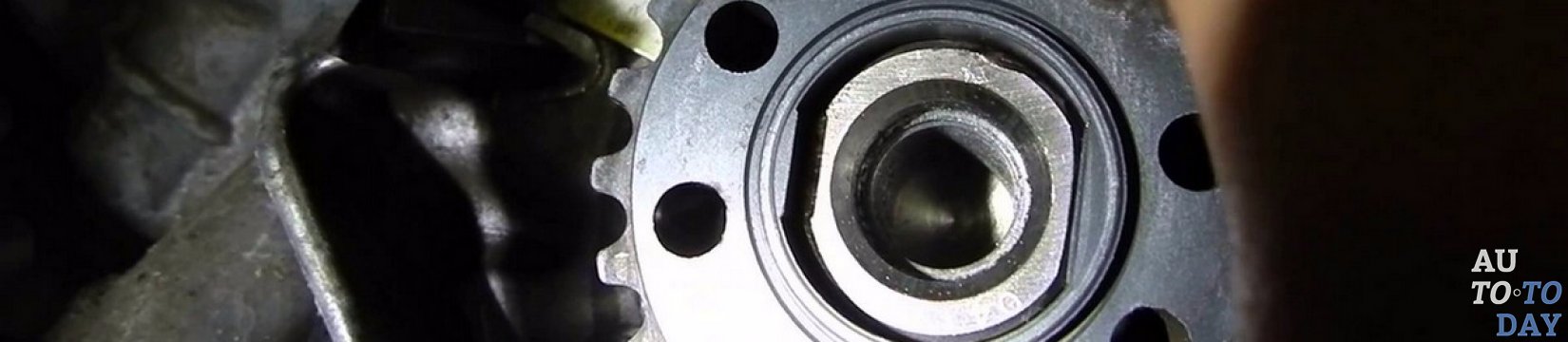

Шкив коленвала Полезно знать! Любое соединение на резьбе, даже если оно чрезмерно сильно затянуто, можно ослабить, не прилагая больших усилий. Просто достаточно знать и успешно применять народные автомобильные хитрости. Проблема снятия шкива коленвала сойдёт на нет, если Вы заранее смочите шапку гайки или болта тормозной жидкостью, маслом по типу «WD» или обычным столовым уксусом. Не лишним будет слегка постучать по граням головки.

Но отвинтив гайку или болт, Вы не всегда сможете просто снять шкив с вала, ибо он прочно на нём удерживается. Снять его можно используя монтировку. Достаточно аккуратно и равномерно поддевать его с разных сторон. Важно прикладывать усилия как можно ближе к самому валу. А если случай ну совсем уже безнадёжный и не помогает всё перечисленное, тогда придётся использовать специальный съёмник шкива коленчатого вала. Это специальное устройство в виде шпильки с гайкой, на которой имеются два или три захвата. Концы захватов закрепите за края шкива, а в центр вала уприте конец шпильки. Проворачивая съёмник по часовой стрелке, Вы постепенно стянете шкив с вала.

Но не будьте уверены в том, что коленвал вращается по часовой стрелке абсолютно во всех марках автомобилей. Например коленвал в некоторых моделях вращается в обратном направлении. Следовательно резьба гайки шкива будет уже не правой, а левой.

Даже если болт шкива коленвала снят, впереди много работы

Шкив Итак, шкив коленвала снят. Какие-то из описанных манипуляций да помогли и упрямые болт или гайка всё-таки поддались. Но, как Вы уже поняли – это ещё не конец пути и нужная деталь по щучьему велению не окажется в Ваших руках. Ступица располагается на валу очень плотно, в дополнение её ещё сдерживает шпонка, которая воспрепятствует её случайному соскальзыванию. Идеальным вариантом, как уже обговаривалось выше, послужит специальный съёмник шкива коленвала. Подойдёт даже самая недорогая модель. Он избавит Вас от затрат лишних усилий и времени. Снимать шкив нужно очень аккуратно, ведь можно повредить шпоночный паз, а это может привести к быстрому износу ступицы, ведь деталь уже будет сидеть не достаточно плотно.

Другой способ снятия тоже был кратко осмотрен нами выше. Если автомобильная монтировка не подходит из-за своих больших размеров, то можно использовать калёные инструменты от мотоцикла. Подойдут любые Г-образной формы. В данном случае помощь ещё кого-нибудь покрепче не будет излишней, ведь эта процедура отнимет у Вас больше сил, чем в случае применения специального съёмника. Перед тем как надевать новый шкив на вал, рекомендуем смазать место установки шпонки солидолом. Затем обстукайте шкив молотком по разным сторонам, предварительно положив на него гасящую прокладку из мягкого прорезиненного материала.
