Карбюратор ВАЗ 2108 - как он устроен?

4944

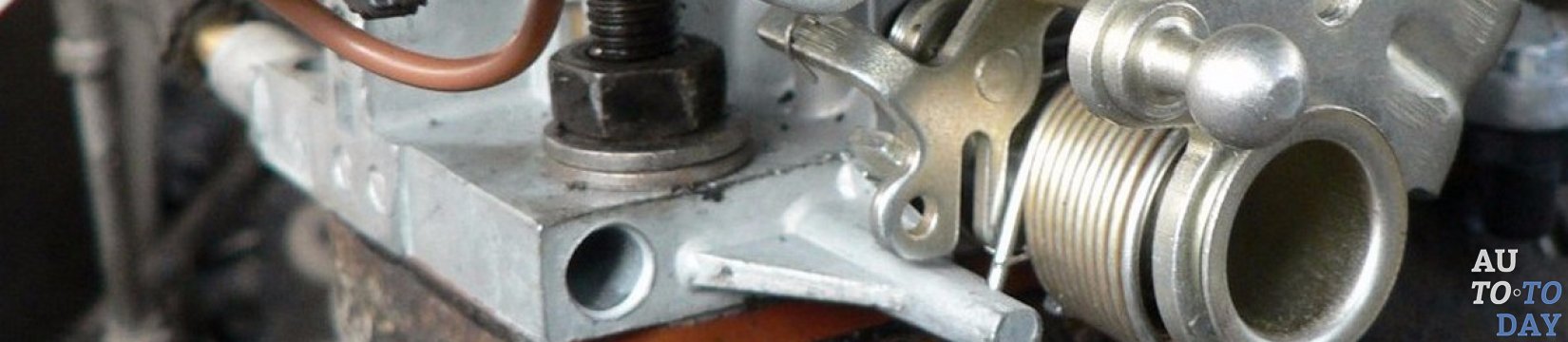

Карбюратор Карбюратор на автомобилях ВАЗ 2108 – это одна из главных составляющих, которая отвечает за приготовление горючей смеси в верных пропорциях и за правильное дозирование этой смеси для подачи её в двигатель. Впрочем, функционал карбюраторов на ВАЗ 2108 такой же, как и у приборов на других карбюраторных автомобилях. Но всё-таки карбюраторы ВАЗ 2108 имеют и свои особенности, о которых мы поговорим в этой статье.

1. Кратко о ключевых компонентах карбюратора «восьмёрки».

На автомобилях ВАЗ 2108 устанавливают карбюраторы под названием «Солекс 1107010». Подобный карбюратор представляет собой эмульсионное устройство, у которого есть две камеры. Дроссельная заслонка такого прибора обладает тросовым механическим приводом. Нижняя камера включает в себе поплавковое отделение и заслонки, а также корпус с диффузорами. В верхней камере прибора присутствует крышка, которая закрывает топливные штуцеры и корпус. В этой крышке есть шпильки, крепящие воздушный фильтр, и фланец.

Солекс Конструкция «Солекс 1107010» предусматривает очень много механизмов и деталей, которые обеспечивают его стабильную работу. Среди этих механизмов можно выделить следующие ключевые составляющие:

1. Поплавковое устройство (по мере расхода топлива, открывает клапан и впускает необходимое количество дополнительного топлива).

2. Ускорительный насос (необходим для ускоренной подачи топлива при резком открытии дроссельной заслонки).

3. Механизм холостого хода (обеспечивает возможность работы карбюратора в режиме холостого хода).

4. Система экономайзера для холостого хода принудительного типа (нужна для подачи дополнительной порции топлива и его обогащения при высоких нагрузках на двигатель).

5. Система, управляющая дросселем (нужна для стабилизации дросселя при разных нагрузках на двигатель).

6. Пусковое устройство, которым можно управлять вручную (предназначается для холодного пуска карбюратора; по сути, это заслонка, открытие которой обеспечивает резкое обогащение горючей смеси).

7. Две камеры (в камерах происходит непосредственно приготовление горючей смеси).

8. Механизмы дозировки горючей жидкости (обеспечивают подачу нужного количества горючего в карбюратор, в зависимости от особенностей движения транспортного средства).

9. Эконостаты (это трубки разного сечения, обеспечивающие дополнительную подачу топлива в смесительную камеру, если нагрузки близки к максимальным).

2. Как функционирует карбюратор «восьмёрки»?

Схема функционирования карбюраторной системы на «восьмёрке» очень схожа со схемой функционирования такой же системы и на других карбюраторных автомобилях.

Как работает карбюратор ВАЗ 2108?

КарбюраторБензин поступает в двухсекционную камеру (через поплавковое устройство), пройдя клапан и фильтр. Клапан, имеющий игольчатую форму, обеспечивает нужный уровень горючего. Из этой камеры бензин переходит в эмульсионные колодцы, проходя топливные жиклеры. В эмульсионных колодцах топливо соединяется с воздухом в нужных пропорциях (воздух в колодцы подаётся через соответствующие жиклеры). В конце концов приготовленная смесь поступает к диффузорам.

Если запускается холодный двигатель, обогащение горючей жидкости происходит в обязательном порядке. Это возможно благодаря наличию пускового механизма. Для управления пусковым механизмом водитель использует рукоятку «подсоса». Если эту рукоятку вытянуть до упора, происходит осевой поворот воздушной заслонки, и она закрывается, при чём камера немножко приоткрывается.

После того, как был запущен двигатель, во впускном коллекторе увеличивается значение разрежения, которое переходит в пусковой механизм. Диафрагма этого пускового механизма немного приоткрывает воздушную заслонку на значение пускового зазора (приблизительно три с половиной миллиметра). Если рукоятка «подсоса» утапливается, наблюдается уменьшение пускового зазора. При нажатии на педаль газа с вытянутой рукояткой, закрывается заслонка во второй камере, а заслонка в первой камере открывается. Это способствует намного более комфортному передвижению с непрогретым двигателем (будут отсутствовать рывки и провалы во время управления автомобилем).

Карбюратор Солекс Горючее из эмульсионного колодца отбирается при помощи механизма холостого хода. Бензин передаётся с помощью жиклеров холостого хода и смешивается с воздухом. После смешивания полученная композиция проходит под заслонку дроссельного узла, минуя соответствующее отверстие. Открытие дросселя контролируется с помощью двух винтов таким образом:

1. Во время частичного открытия заслонки от второй камеры топливная смесь поступает в неё через соответствующее отверстие.

2. Во время открытия заслонки первой камеры топливная смесь минует вертикальный зазор и поступает внутрь.

3. Особенности функционирования других узлов «Солекс».

Рассмотрим особенности функционирования других составляющих «Солекс 1107010». Электромагнитный клапан предназначается для перекрывания передачи бензина в переходное приспособление от первой камеры и в прибор холостого хода. По умолчанию, электромагнитный клапан находиться в закрытом состоянии (на него не подаётся напряжение). Этот клапан открывается только в двух случаях:

1. Когда обороты коленчатого вала достигают значения менее 1900 за минуту.

2. Когда водитель транспортного средства нажимает на педель газа.

Карбюратор Если автомобиль набирает более 2100 оборотов или при отключении зажигания, электромагнитный клапан закрывается. Механический ускорительный насос с диафрагменной конструкцией имеет очень большое значение для правильной работы всего «Солекса». Этот насос обладает двумя клапанами. Один из клапанов располагается в распылителе и под нагрузкой топлива, он открывается. А потом, если бензин больше не проходит, клапан самостоятельно закрывается (под давлением своей массы). Предназначение первого клапана – исключить подсос воздуха, и предотвратить уход бензина из каналов. Второй клапан (который ещё называют обратным) располагается прямо в канале, соединяющем поплавковое устройство и полость насоса. Если водитель отпустить педаль газа, произойдёт заполнение камеры топливом, а обратный клапан откроется. А закрывается этот клапан тогда, когда горючее начинает нагнетаться.

Важная часть насоса – это кулачок. Он обеспечивает давление на рычаг во время открытия дроссельной заслонки. Это рычаг соединяется с диафрагмой, что обеспечивает подачу нужной порции топлива в камеру карбюратора и соответственно, качественное обогащение этого топлива во время движения автомобиля.

Экономайзер – это устройство, которое начинает работать во время открытия дроссельных заслонок. Экономайзер работает следующим образом. Через клапан с шариковой конструкцией топливо забирается из поплавкового устройства. Пока разрежение держит диафрагму в коллекторе, клапан находиться в закрытом положении. Когда заслонки открываются, разрежение стремиться к нулю и горючее для последующего обогащения двигается в эмульсионный отсек, проходя экономайзер и минуя главный жиклер.

КарбюраторВпускной коллектор – предназначается для передачи в цилиндры автомобильного двигателя горючей смеси, которая была приготовлена в карбюраторе. Это механизм крепиться к двигателю при помощи шпилек и прокладок, стойким к термическому воздействию. А изготавливается он методом литься из сплава на основе алюминия.

Эконостат – это устройство, которое нужно для дополнительной подачи топлива во вторую камеру от поплавкового устройства (бензин проходит запутанную систему жиклеров эконостата и трубок). Эконостат включается в работу в тот момент, когда необходимо обогатить горючую смесь (например, во время движения на высокой мощности). Экономайзер принудительного хода (холостого хода) состоит из датчика-винта, блока управления и запорного электромагнитного клапана.

4. Прочистка карбюратора «восьмёрки» без его разборки.

После некоторого периода пользования обязательно понадобиться провести прочистку карбюратора ВАЗ 2108, так как со временем он подвержен загрязнениям, которые становятся причиной неисправностей и поломок.

Прочистка карбюратора ВАЗ 2108 требуется в следующих случаях:

1. Двигатель транспортного средства начинает барахлить.

2. Автомобиль использует очень много бензина (больше, чем обычно).

3. Во время передвижения и запуска мотора чувствуются провалы и рывки.

Карбюратор Солекс В традиционном понимании прочистка карбюратора предполагает его полный демонтаж с автомобиля, разборку и последовательную прочистку всех составляющих. Но подобный процесс занимает очень много времени, и поэтому подходит далеко не всем автомобилистам. С целью сделать процедуру более оперативной был придуман другой способ прочистки. Этот способ также довольно эффективный и предполагает использование аэрозоля, специально предназначенного для такой функции. Подобные аэрозоли имеют в своём составе соединения, которые отлично справляются с загрязнениями в карбюраторах. Среди производителей можно выделить MANNOL, Kleen-Flo, ABRO.

Процедура применения аэрозолей состоит из таких этапов:

1. Провести демонтаж крышки воздушного фильтра.

2. Открутить заглушку-держатель карбюратора или электромагнитный клапан.

3. Обработать аэрозолем две камеры, каналы жиклеров, воздушную и дроссельную заслонки, другие механизмы, используя специальную трубку-насадку.

4. Распылить жидкость на внешнюю поверхность карбюратора прямо из баллончика.

5. Оставить средство на поверхностях на несколько минут, чтобы оно размягчило и хорошенько разъело загрязнения.

6. Запустить двигатель ВАЗ 2108, потянуть на себя рычаг «подсоса» и направить очиститель в камеры карбюратора и воздушные камеры.

7. Повторить операцию несколько раз.

Подобная процедура очень проста в осуществлении и не занимает много времени. Но эффект от неё заметен сразу – транспортное средство становиться намного бодрее.

5. Как самостоятельно разобрать карбюратор?

Карбюратор Если аэрозольная очистка не дала результатов и карбюратор продолжает барахлить, необходимо всё же будет произвести полную разборку этого механизма для обследования всех его составляющих, при необходимости, их ремонта и замены. Рассмотрим, как самостоятельно разобрать карбюратор.

Этапы разборки карбюратора:

1. Демонтировать электромагнитный клапан и снять с него топливный жиклер.

2. Снять крышку карбюратора (для этого понадобиться вывернуть винтовые крепления, которыми она крепиться).

3. Ось поплавков выдавить и снять сами поплавки. Для этой процедуры можно использовать или проволоку, или тоненькую отвёртку.

4. Из-под крышки убрать прокладку и вывернуть игольчатый клапан.

5. Снять крышку от пускового механизма, в котором находиться диафрагма.

6. Демонтировать диафрагму.

7. Снять рукоятку привода заслонки, пробку топливного фильтра, экономайзер, ускорительный насос и другие механизмы. Дальше – разобрать все эти механизмы, отсоединяя их составляющие элементы (винты, пружины).

8. На последнем этапе разборки карбюратора демонтировать эмульсионные трубки, топливные жиклеры и регулировочные винты.

Важно! Когда осуществляете разборку карбюратора, обязательно запоминайте последовательность действий, чтобы не возникло проблем с последующей сборкой этой системы. Желательно даже сделать пометки у себя в блокноте, а все демонтированные элементы располагать последовательно в ряд в порядке снятия.
