Установка камеры заднего вида, подключение камеры к дисплею магнитолы автомобиля

04 Ноября 2016

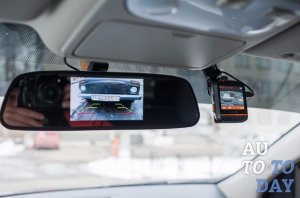

Камера заднего вида Наверное у всех, а особенно у новоиспеченных автомобилистов, бывало такое, что сдаешь аккуратно задним ходом во время парковки, и бах, откуда ни возьмись столбик, бордюр, пенек или даже скамейка. Конечно, на многих автомобилях уже установлен парктроник, однако он не всегда обеспечивает безопасную парковку. Именно по этой причине многих автовладельцев интересует: как подключить камеру заднего вида к магнитоле?

Проверка совместимости устройства

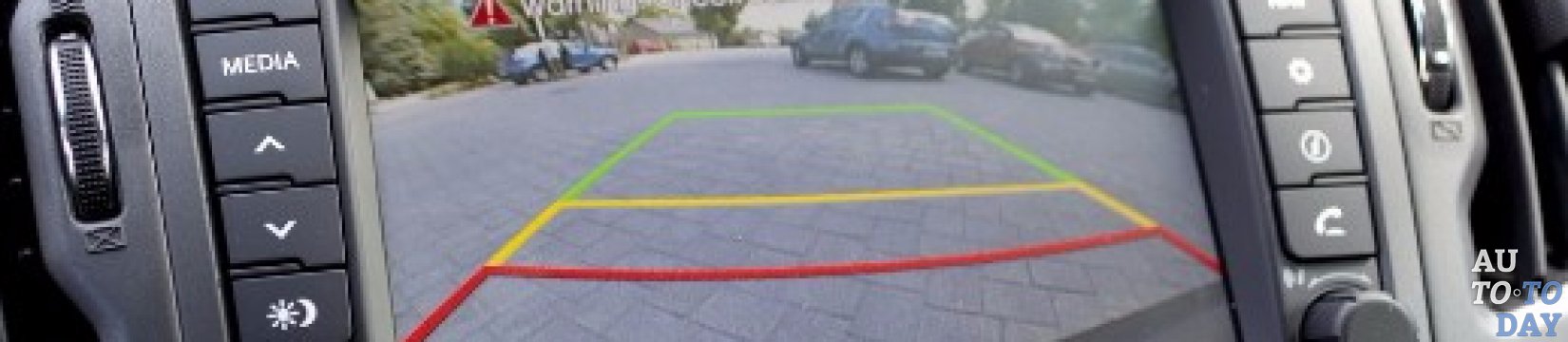

Камера заднего вида подключена к магнитоле

На сегодняшний день существует множество разновидностей камер как заднего, так и переднего вида (видеорегестраторы). Некоторые модели видеокамер имеют свой собственный монитор, в этом случае можно обходиться без дополнительного мультимедийного устройства. Если вы приобрели камеру заднего вида без монитора, то следует убедиться в ее совместимости с магнитолой. Для этого изучите характеристики устройств на официальном сайте производителя или уточните у продавца.

Монтаж камеры заднего вида на авто

Когда у вас на руках будет все необходимое, можно приступать к монтажу. Прежде всего нужно понимать, что место для установки должно быть неприметным, ракурс видеосъемки должен быть удачным, место должно быть мало загрязняемым, а если и испачкалось, то доступно для чистки и протирания.

Камера заднего вида Очень удобным местом для монтирования считают место плафона подсветки заднего номера. Некоторые производители рядом с плафоном специально оставляют место для камеры. Если машина крупногабаритная, то камеру можно закрепить на крыше, там оно будет защищено от загрязнения, хотя обслуживать устройство будет не так удобно. Наклон нужно подобрать такой, который позволит увидеть то, что не захватывают зеркала заднего вида. При этом камера должна стоять так, что бы передаваемые предметы показывались без искажений.

Интересно! Что бы скрыть присутствие камеры изготавливаются специальные кронштейны.

Как правильно подключить устройство, схема подключения

Проводная камера

Подключение проводной камеры заднего вида к магнитоле делается так:

  1. Для начала прибор подключают к заднему фонарю. Для этого черный и красный провода (минус и плюс соответственно) подключают к соответствующим выводам фонаря. Часто для этого их врезают в провода идущие на вывод.
  2. Удлините желтый провод, протяните его по салону.
  3. Что бы подключить камеру заднего вида к магнитоле используйте выход video in.

Подключение камеры

Важно! Не нужно подавать на камеру постоянное питание, это приведет к быстрой поломке устройства, ведь прибор не рассчитан на бесперебойную работу.

Беспроводная камера

Схема подключения беспроводной камеры заднего вида к магнитоле выглядит следующим образом:

  1. Как и в случае с проводной камерой подключайте камеру к заднему фонарю. Черный провод (минус) и красный провод (плюс) подключайте к выводам фонаря. Во избежание казусов заизолируйте соединение.
  2. Подключите передатчик.
Как видите, что бы подключить беспроводную камеру заднего вида требуется значительно меньше возни.

Важно! Беспроводные камеры не всегда совместимы с магнитолам. Уточните у специалиста все детали перед покупкой

Вот и все, камера подключена к магнитоле. Работа не сложная, однако стоит быть внимательным во время подключения камеры к источнику питания. имеется ввиду то, что главное не перепутать с полярностью, иначе можно просто сжечь прибор и магнитолу (если они уже подключены).

Как настроить магнитолу и камеру заднего вида

После того, как все провода и приборы подключены и камера подключена к магнитоле — можно приступать к настройке. Для начала стоит проверить работоспособность всей системы наблюдения. Для этого подключайте аккумулятор, проверните ключ зажигания и перейдите на заднюю передачу. Если на монитор начнет передаваться картинка с нужным вам изображением, то вы все сделали правильно. Помните, что у многих камер объектив регулируемый. Если эта функция поначалу и не пригодится, то со временем вы поймете в какую сторону нужно повернуть глазок.
