Камера заднего вида с динамической разметкой: выбираем помощника в парковке

07 Августа 2015

Камера заднего вида с динамической разметкой Улицы современных городов просто переполнены автотранспортными средствами. И эта переполненность сказывается на удобстве парковки автомобилей. Сложность заключается в очень ограниченном пространстве, когда на счету каждый сантиметр. Поэтому, чтобы избежать повреждений и царапин автомобиля во время выполнения парковочных манёвров, необходимо специальное устройств – камера заднего вида.

1. Что такое камера заднего вида на авто.

Камера заднего вида –это устройство, которое обеспечивает безопасность транспортного средства при движении задним ходом. Парковка с таким устройством станет намного проще. А в тёмное время оно просто незаменимо.

Камера заднего вида

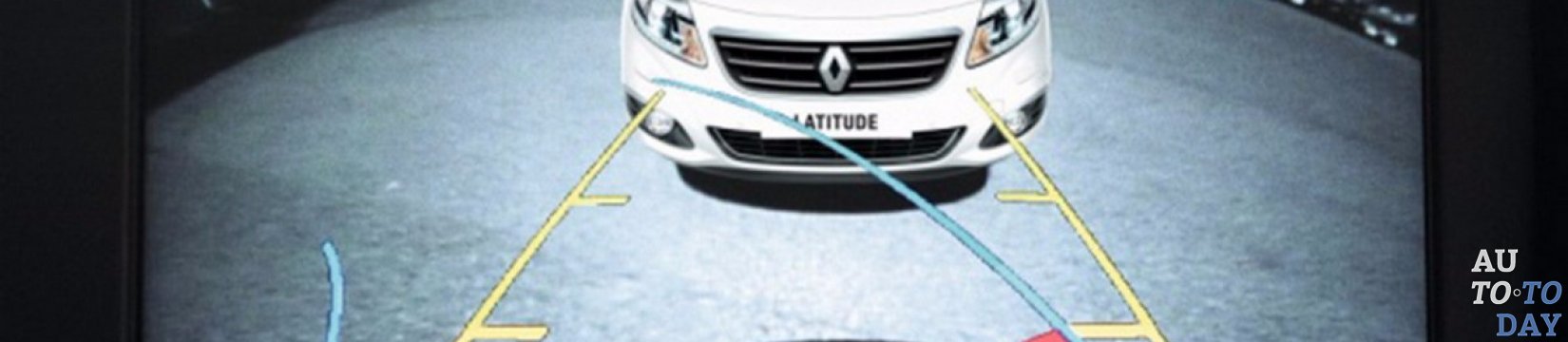

Камера заднего вида с динамической разметкой – это камера заднего вида, на экран которой, помимо изображения, выводится специальная разметка. Эта разметка нужна для обеспечения более удобной парковки транспортного средства. Линии динамической разметки не показывают реальное расстояние (расстояние на экране зависит от угла наклона камеры). Но благодаря им автомобилист со временем привыкает и самостоятельно сможет определять расстояние до препятствий.

Практически все современные камеры заднего вида оснащаются функцией динамической разметки. Камеры заднего вида обычно устанавливают на задний бампер или под автомобильным номером. И сигнал от такой камеры по видеокабелю или по радиосвязи (зависит от модели устройства) передаётся на монитор в салоне автомобиля.

На рынке представлено много разных моделей камер заднего вида. Они отличаются между собой техническими параметрами, качеством исполнения и ценой. При выборе камеры стоит обратить внимание на:

1. Форму устройства, так как от этого будет зависеть процесс его монтажа на автомобиль (есть модели со специальными крепежами, а есть и такие, которые предполагают внедрение в бампер, крышку багажника или подсветку).

2. Угол обзора камеры. При маленьком угле обзора очень сложно оценить всё происходящее сзади автомобиля, а при большом угле – в кадр попадает слишком много всего и, чтобы сфокусироваться на чём-то конкретном, требуется немало времени.

3. Параметры съёмки (цветная или черно-белая).

4. Возможность работы камеры в тёмное время суток.

5. Разрешение, в которым работает камера. От этого будет зависеть качество изображения на экране.

6. Особенности изготовления корпуса устройства (материал, из которого оно изготовлено, водонепроницаемость корпуса, наличие защиты объектива).

7. Наличие функции парковочной разметки, когда зоны видеосъемки отмечены разными цветами. Эта функция упрощает процедуру парковки.

2. Преимущества камеры заднего вида перед парктроником.

Динамичекая разметка Сегодня можно наблюдать повсеместное внедрение передовых технологий во всех сферах, в том числе и автомобильной. Парктроники (парковочные радары) и камеры заднего вида – давно уже не редкость. Камера заднего вида всё же более продвинутое устройство, имеющее множество преимуществ перед парктрониками.

Преимущества камеры заднего вида по сравнению с парктрониками:

1. Используя камеру, можно следить собственными глазами за всем происходящим сзади автомобиля в режиме реального времени. Парктроник же просто сигнализирует водителю звуком. А современные камеры в высоком разрешении дают возможность максимально точно определить расстояние до препятствий.

2. Возможность подключения камеры к любому дисплею в автомобиле (дисплей на сегодня присутствует практически в каждом автомобиле). Это помогает снизить стоимость системы как минимум вдвое.

3. Парктроники не способны определить очень тонкие и маленькие препятствия, наклонные поверхности, так как работают на основе отражения звуковых волн. В таком случае преимущество использования камеры заднего вида, бесспорно.

4. Установить камеру намного проще, чем установить парктроник, ведь передача информации с камеры на монитор может осуществляться даже по беспроводной связи. А при установке парктроника иногда необходимо разобрать некоторые части автомобиля.

Но у парктроников есть и преимущества перед камерой заднего вида. Для работы парктроника не нужно освещение (он может работать в полной темноте или в других экстремальных условиях). Что касается камеры заднего вида, то если на неё попадёт грязь, то водитель ничего не сможет увидеть, пока не почистит её. Поэтому оптимальный вариант – это одновременная установка камеры заднего вида и парктроника. Таким образом, все преимущества как одного, так и второго устройства будут под рукой.

3. Установка камеры заднего вида с динамической разметкой.

Разметка В некоторых автомобилях в базовой комплектации уже имеется камера заднего вида, работающая вместе с монитором на приборной панели. Если эта опция отсутствует, то все желающие могут её себе установить. Установку можно произвести в автосервисе либо же самостоятельно. Самостоятельная установка камеры заднего вида требует от владельца автомобиля элементарных знаний и навыков по работе с электропроводкой автомобиля.

Установка камеры заднего видас динамической разметкой предполагает три основных этапа:

1. Подготовительный этап к установке камеры заднего вида.

2. Непосредственная установка и подключение камеры.

3. Проверка подключения и настройка параметров камеры.

На этапе подготовки необходимо демонтировать некоторые элементы обшивки автомобиля. Нужно найти все крепежи и определить, где находятся защёлки. А потом с помощью инструментов (звёздочек или отвёрток) подготовить авто к монтажу камеры. Во время проведения любых работ с автомобильной проводкой, обязательно должен быть отключён аккумулятор.

Для подготовки автомобиля к монтажу камеры нужно провести такие действия:

1. Определить места входа проводов камеры. Обычно есть дополнительные заглушки. Но лучший вариант – протянуть провода камеры рядом с уже имеющейся проводкой.

2. Саму камеру обычно устанавливают в бампер или в подсветку номерного знака (где лучше – зависит от модели автомобиля и предпочтений автомобилиста). Иногда необходимо полностью снять бампер, а иногда достаточным окажется снятие планки подсветки автомобильного знака. Некоторые производители предусматривают в своих автомобилях специальные посадочные гнёзда под камеры.

3. Необходимо демонтировать часть деталей в передней части салона. Приборную панель нужно будет разобрать, чтобы получить доступ к автопроводке и подвести провода к монитору. В некоторых случаях нужно вытащить автомагнитолу.

Камера и парктроник К этапу непосредственного монтажа и подключения камеры стоит переходить только после выполнения всех подготовительных работ. Процесс установки камеры заднего вида в каждом автомобиле отличается индивидуальностью, но есть и общие моменты, которые стоит отметить. Установщику потребуется такой набор инструментов и материалов:

- шуруповёрт или электродрель

- набор ключей, звёздочек и отвёрток

- электропровода

- паяльник

- герметик или специальный клей

- скотч либо изолента

Непосредственная установка и подключение камеры заднего вида предполагает такую последовательность действий:

1. Начинают из монтажа глазка камеры. Если в авто предусмотрено место для камеры заднего вида, то стоит просто извлечь пластмассовые заглушки и в полученное отверстие вставить прибор. Если же в авто не предусмотрено такого места, то придётся немного повозиться. С помощью дрели нужно сделать отверстие в бампере возле номерного знака, и прикрепить глазок камеры в образовавшемся отверстии герметиком или клеем.

Камера заднего вида 2. Провода от камеры нужно втянуть в багажный отсек. Отрицательный провод (чёрного цвета) соединяют с массой автомобиля для чего подойдёт любой болт, который нужно зачистить наждачной бумагой для обеспечения отличного контакта. Положительный провод (красный), обычно подключают к силовому кабелю от фонаря заднего хода. В таком случае питание на камеру будет подаваться только во время включения задней передачи. Если камера беспроводная, то последующий монтаж устройства сводится к креплению к входу монитора специального приёмника, который будет принимать сигнал от камеры.

3. Протянуть видеокабель через салон и подсоединить его к монитору. Обычно, камеры комплектуют достаточным количеством видеокабеля, так что при подключении следует опираться на эстетичность и доступность подключения кабеля. Чтобы кабель не был повреждён при попадании под крепёжные отверстия, его стоит прикрепить изолентой или скотчем к кузову или имеющейся проводке.

4. Иногда у монитора может быть несколько разъёмов, похожих по своему строению. В таком случае стоит ориентироваться на идентичность цвета провода и видеовхода. Если планируется подключить камеру к дисплею автомобильной магнитолы, то придётся её снять и найти специальный вход для камеры.

5. Подсоединить дисплей к электросети автомобиля и смонтировать его на приборную панель. Монтаж можно произвести при помощи двустороннего скотча или саморезов.

Камера заднего вида После установки камеры переходят на этап проверки её работоспособности и настройки параметров. Для этого необходимо подключить обратно аккумулятор, завести автомобиль и включить заднюю передачу. Если на мониторе появиться картинка, то камера была подключена правильно и можно смонтировать обратно все детали обшивки салона, которые на время установки были демонтированы.

Сразу оценить работу установленного устройства будет сложно. Для полной уверенности понадобиться поездить несколько недель и отрегулировать направление глазка камеры при помощи встроенной регулировки по своему вкусу. Собственноручная установка камеры заднего вида не только сэкономит владельцу автомобиля деньги, но и после этого процесса автомобилист будет знать всю схему расположения элементов камеры и сможет, в случае необходимости, найти причину поломки,починить её и отрегулировать без посторонней помощи.
