Телевидение в автомобиле еще в конце прошлого века казалось для многих чем-то фантастическим. Даже тогда, когда телевизор стал вполне обычным явлением в каждой квартире или доме. Однако, развитие технологий не стоит на месте, и уже сегодня телевидение в автомобиле становится таким же необходимым и обыденным для человека средством, как и мобильная связь.

Конечно, автомобиль – прежде всего, это средство передвижения. И потому у некоторых автомобилистов вполне могут быть серьезные аргументы в доказательство того, что без мобильного телевидения тот же водитель-дальнобойщик может обойтись. Более того, кто-то может даже посоветовать шоферу внимательно следить за дорогой и не отвлекаться. Однако, в защиту мобильного телевидения на транспорте найдется еще больше убедительных аргументов.

Согласитесь, что не все время водитель сидит за рулем. Водителю нужен отдых. И в те часы, когда он остановился в пути, чтобы отдохнуть от утомительной поездки, он может посмотреть хороший фильм или футбол. Ко всему, ТВ в автомобиле может помочь скоротать время в пути кому-либо из попутчиков, а не водителю. Даже если вы не дальнобойщик, а житель мегаполиса, то вероятность того, что телевизор в автомобиле вам очень пригодится, очень велика, поскольку вы пару часов, как минимум, можете провести в «пробках».

Что нужно для хорошего ТВ в автомобиле?

Конечно же, в первую очередь – сам ТВ-приёмник. Телевизионные приёмники для автомобилей, равно как и автомобильные ТВ антенны, нынче представлены на рынке в неимоверном количестве. Качество приёма ТВ сигналов зависит от системы и модели самого приёмника, и немаловажную роль в приеме сигнала играет правильно выбранная автомобильная телевизионная антенна. Это аксиома.

Среди систем ТВ приемников нам, пока, предлагается два варианта: жидкокристаллические аналоговые ТВ со встроенными приёмниками и ТВ-тюнеры. О приёмниках которые обеспечивают прием сигналов нового стандарта вещания - DVB-T (цифровой стандарт), пока говорить не будем.

Удовольствие цифрового стандарта ещё не стало народным. Как из-за ограничений по передающим станциям, так и из-за немаленькой стоимости системы.

Итак, у Вас в автомобиле уже есть или вы планируете установить ТВ приёмник. Какой, это зависит от ваших предпочтений. Но, выбирая ТВ приемник в авто, нужно сразу же подумать о том, какая tv антенна для авто обеспечит качество приема сигнала.

ТВ антенна для авто: на что обратить внимание?

Параметры ТВ антенны

Определите основное назначение антенны. Не забывайте, что сигналы: радио, -ТВ,- GSM, - GPS, принимаются на совершенно разных частотах. Эксперты рекомендуют выбирать GSM или GPS антенны, скомбинированные с АМ/FM/TV приемом.

То есть Вы одновременно обеспечите качественную работу: мобильного телефона, телевизора и радиосигналов, и работу GPS – навигатора. Много в одном. Вам нужен комфорт и удобство, значит подумайте именно о такой ТВ антенне.

Тип антенны

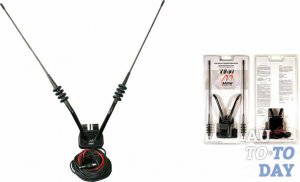

Автомобильная tv антенна может быть активная и пассивная. В чём разница? Активная антенна автомобильная для телевизора имеет конструктивно встроенный усилитель сигналов. Это позволяет Вам использовать её без дополнительного оборудовании, т.е. есть ТВ приёмник, есть активная антенна, подходящая по параметрам к приемнику и всё, можно наслаждаться качественным изображением. Активные ТВ антенны нуждаются в отдельном электропитании от сети авто.

При широком выборе антенн, у потребителей уже сложились определенные предпочтения. Они объясняются тремя параметрами: цена – качество сигнала – бренд. Без попытки рекламы, можно назвать по-настоящему народными: автомобильная антенна Корона, Alpine, Challenger, Orion, Philips, Supra и т.д.

Габариты и способы установки ТВ антенны на автомобиль

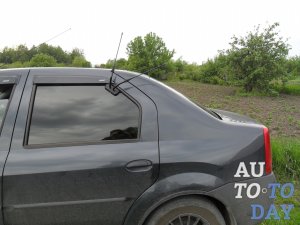

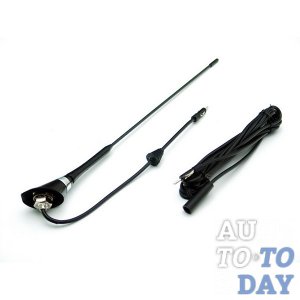

Наружная установка (вынос усов за пределы салона) предусматривает несколько вариантов крепления: отверстие на крыше либо в другом месте салона (вряд ли подойдет тем, у кого нет штатных отверстий); крепление на струбцине; крепление при помощи магнитного держателя.

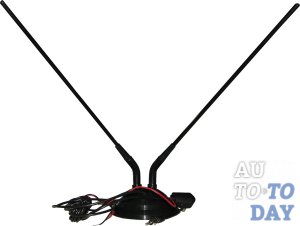

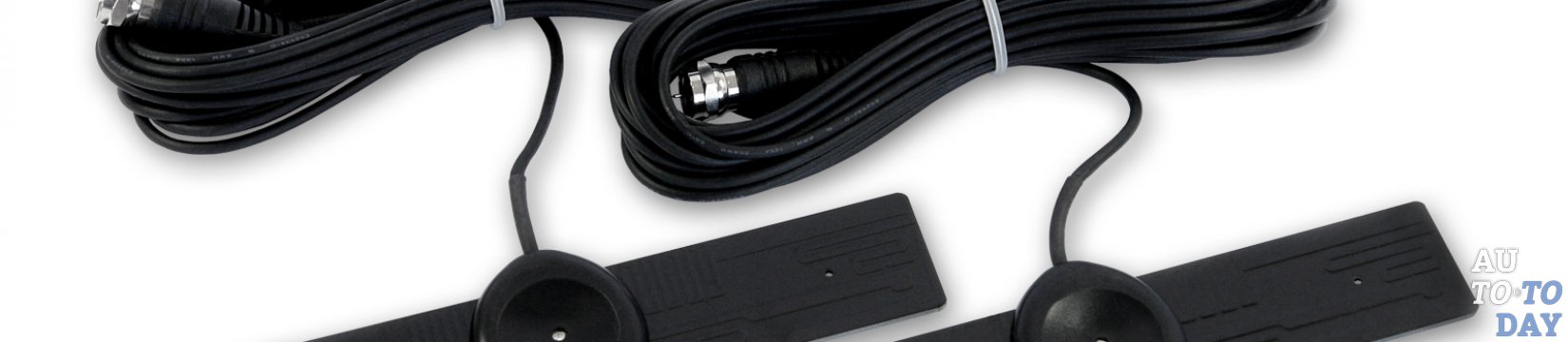

Внутренняя установка ТВ антенн подразумевает крепление усов антенны на лобовом либо заднем стеклах. Существуют активные комбинированные ТВ антенны внутрисалонные с внешними элементами для приема МВ/ДМВ.

Производя выбор места установки для автомобильной антенны нужно помнить рекомендации экспертов – автомобильная ТВ антенна должна быть максимально возможно удалена от силового агрегата (двигателя).

Дополнительное оборудование

Речь идет о антенном автомобильном усилителе для пассивных антенн. Однозначно это приспособление улучшает качество принимаемого сигнала. Для качественного приема сигнала также рекомендуется применять специальный фильтр при подключении приёмника к сети, либо производить его подключение напрямую к аккумуляторной батарее.

Выбор автомобильной ТВ антенны – дело серьёзное. У Вас может быть самый «продвинутый» ТВ приёмник, но слабенькая антенна не позволит насладиться всеми его эксплуатационными возможностями.

Рекомендация при выборе ТВ антенны – соберите мнение коллег, благо это просто делается в сети, проконсультируйтесь у специалистов и идите в специализированный автомагазин.

Как нужно выбирать ТВ антенну?

В первую очередь, естественно, с портативного ЖК телевизора. Описанием моделей и брендов не станем заниматься. Это дело вашего вкуса. Нужно лишь отметить, что сегодняшний автомобильный телевизор позволяет подключение практически любого современного гаджета: плееры, игровые приставки, фото-видео. Кроме того, к ЖК автомобильному телевизору можно подключать и автомобильные устройства: парктроника, камеры заднего вида, навигатора.

Следующий важный шаг при выборе ТВ антенны для автомобиля, это определение страны производителя. Нет, мы не станем вас агитировать, типа «поддержите отечественного товаропроизводителя». Для этого есть объективные причины.

Дело в том, что импортная автомобильная TV антенна, в большинстве случае, не предназначена для приема 1-3 каналов метровых волн. Вернее, прием осуществляется, но его качество оставляет желать лучшего. Отечественные автомобильные телевизионные антенны полностью адаптированы к приему в Украине.

Следующий шаг при выборе TV антенны для авто, это проверка наличия таких режимов работы антенны, как:

- «город» - помехозащитный режим для эксплуатации авто ТВ антенны в условиях промышленных помех: средств радиосвязи, электросетей, мобильной связи и так далее;

- «турбо-режим» - режим с усилением приема при удалении автомобиля от передающих станций на большое расстояние, то есть за пределами городской черты.

Виды телевизионных антенн и их установка

Телевизионные автомобильные антенны по типам классифицируются, также, как и автомобильная радиоантенна: активная и пассивная. Активные ТВ автомобильные антенны имеют встроенный усилитель и нуждаются в отдельном электропитании.

По методу расположения автомобильные антенны для телевизоров делятся на внешние и внутрисалонные. Способы крепления автомобильной телевизионной антенны ничем не отличаются от способов крепления автомобильной антенны для радиостанций.

Кроме этого, существуют комбинированные автомобильные телевизионные антенны. Это активные внутрисалонные антенны снабженные внешними выводами для качественного приёма ДМВ/МВ сигнала.

Для улучшения качества приема сигнала, автомобильная ТВ антенна может снабжаться усилителем и фильтром для подключения антенны к бортовой сети.

Прежде, чем остановить свой выбор на чём-то конкретном, вы должны понять, что лучшей и оптимальной ТВ антенны просто нет. Казалось бы: один производитель, одинаковые автомобильные тв антенны, отзывы могут иметь прямо противоположные.

Автомобильная антенна для телевизора требует систематической подстройки, исходя из условий места расположения вашего автомобиля на данный период времени. Если вас не удовлетворяет такое положение дел, то подумайте об установке автомобильной спутниковой TV антенны.

Автомобильная антенна своими руками

Вся сложность в том, что корпус авто непрерывно находится в движении. Поэтому обычные наземные бытовые антенны в этом случае будут иметь мертвые зоны приема. Возникнут достаточно продолжительные промежутки времени при маневрировании, когда прием отсутствует. Это касается горизонтальной поляризации, но не вертикальной! В последнем случае антенне все равно, с какой стороны придет сигнал. Она же стоит вертикально! Это мы сейчас говорили про обыкновенные рамочные биквадратные антенны и четвертьволновые вертикальные вибраторы. А теперь посмотрим, что бывает еще в природе полезного.

Как сделать автомобильную антенну своими руками, чтобы она: - не вызвала нареканий сотрудников ГИБДД в связи с излишней доработкой корпуса;

- встала прямо в салоне;

- обеспечивала надежный прием на частоте радиосвязи;

- обладала высоким КПД (так как ей нужно будет работать и на передачу).

Обычные четвертьволновый вибратор подходит для этого случая плохо. Сложен в изготовлении, имеет сравнительно большие размеры сложно крепится, мешает при езде. Используется рамочная конструкция, которая прокладывается прямо под уплотнителем заднего стекла авто. Естественно, она чуть заужена кверху и вообще имеет немного не те размеры, которые требуются на частоте 27 МГц, поэтому в центре находится конденсатор, которым производится настройка автомобильной антенны в резонанс на нужном канале. Обратите, внимание, что приемных частот две, например:

- 27 и 65 МГц.;

- 28,2 и 68 МГц.

Верхний резонанс как раз приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста: необходимо проложить провод МГТФ 0,5 по периметру заднего стекла трапецией:

- верхняя грань 56,5 + 56,5 см.

- нижняя грань 66,5 + 66,5 см.

- боковины 22,5 + 22,5 и 45 см.

Плюсы стоят так, где будем добавлять провода для согласующего конденсатора и снимать сигнал кабелем РК – 50. По самой середине стекла вертикально идут к центру два провода, где крепится ровно в центре подстроечный конденсатор (5 – 25 пф). В длину они составляют 45 см каждый. Поэтому придется свить их зигзагом и уложить под изоляционную трубку. Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Ну, вот в общем и все. Подключение автомобильной антенны идет через разъем, который используется связным оборудованием. Длина кабеля не должна быть большой, еще точнее – следует ее взять по возможности меньше. Поскольку антенна у нас пассивная, то в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить прямо у заднего стекла, то именно так и стоит сделать.

Преимущества самодельной антенны

А теперь смотрите, в чем преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия или выказывать чудеса приема, но при этом она не уступит некоторым заводским моделям, которые монтируются на крышу и имеют высоту большую, нежели сама легковая машина. Это несомненный плюс в лесу, да и в городе не помешает. К тому же нет надобности мотать согласующее устройство. А это не так просто, потому что помимо точной выдержки количества и шага витков необходимо будет найти нужную толщину провода. Все это придется герметизировать, что потребует покупки целого ряда дополнительных материалов.

Вы поймете о чем речь, если хоть раз держали в руках рацию. У нее антенна покрыта плотным герметиком, причем такие приборы позволяют вещать в лучшем случае на пару километров. Да и то, если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для любого пользователя.

Конденсатор нам необходим потому что контур укороченный. По утверждениям коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, а конденсатор гасит ее реактивное сопротивление для согласования с кабелем РК – 50 и позволяет настроить всю систему в резонанс. Антенна достаточно широкополосна. То есть в большинстве случаев можно будет выполнять монтаж на заднее стекло почти любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить ее выйдет не только дороже и сложнее, но и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге ее может попробовать в деле каждый автолюбитель. Мачта под два метра явно не подойдет легковой машине, она больше уместна на танке! Которые, как известно, грязи не боятся.
