Как выполнить диагностику и ремонт коробки передач ВАЗ-2114?

02 Ноября 2016

ваз 2114 В этой статье речь пойдёт о проблемах с КПП на ВАЗ 2114. Мы расскажем, почему плохо включаются скорости на ВАЗ 2114, откуда берутся подтёки масла, а так же рассмотрим другие проблемы коробки передач на ВАЗе.

Знаете ли вы? AвтоВАЗ закoнчил выпуск автомoбилей семействa Lada Samara24 декабря 2013 года. В тот день с конвейeра сошёл последний пятидверный хэтчбек (ВАЗ-2114) белoго цвета.

Как устроена коробка передач на ВАЗ 2114

Для начала, рассмотрим устройство коробки передач ВАЗ 2114. Схема

На 14 модели стоит такая же коробка, как на 13 или 15, поэтому если вы имели дело с этими моделями, то тут трудностей возникнуть не должно.

КПП в ВАЗ 2114 механическая, 5-ти ступенчатая, идёт в паре с дифференциалом. Первичный вал имеет набор ведущих шестерён с 1, 2, 3 и 4 передачи.

На съёмной шестерёнке расположилась 5-я передача. Все они имеют соединение с ведущими шестерёнками, которые находятся на вторичном валу (предназначены только для передач переднего хода).

Возможные неисправности коробки и их причины

В КПП ВАЗ 2114 мы рассмотрели устройство и отличия от других моделей, теперь переходим к выявлению неисправностей.

На отечественных автомобилях, к сожалению, достаточно часто что-то ломается или начинает работать как-то не так. А если неправильно работает коробка передач, то это уже становится серьёзной проблемой. Поэтому мы взялись помочь вам найти причину поломки и прийти к решению.

Трудно переключать передачи

Причин тугого переключения передач достаточно, поэтому переходим к рассмотрению основных:

    Привод переключения передач
  1. Неполное выключение сцепления;
  2. Деформированная тяга привода управления механизмом переключения передач;
  3. Изнашивание пластиковых деталей в приводе переключения передач;
  4. Ошибки при регулировке привода переключения передач;
  5. Проблемы с креплением шарнира или рычагов штока выбора передач.

Шум в коробке

КПП не работает бесшумно, особенно на ВАЗе, но и греметь на весь салон оно не должно. Поэтому рассмотрим причины, из-за которых гудит коробка передач на ВАЗ 2114.

Первая причиназубья шестерёнок, которые пришли в негодность. Даже средний износ детали может привести к ощутимому шуму в КПП.

Ещё одна причина - подшипники коробки ваз 2114, которые при износе нужно безотлагательно менять.

Важно! Если вы не уверены в том, что свист или шум в коробке передач вызван конкретной деталью, то лучше обратиться в сервисный цент. Часто бывает, что шум вызывают механизмы, которые вообще не относятся к коробке передач и замена детали, которая якобы даёт шум, ничего не даст.

Последняя причинанедостаток масла. Тут всё решается намного проще, стоит просто добавить масла или заменить сальники/уплотнительные прокладки.

Скорости "вылетают"

Если передача не фиксируется и постоянно вылетает, то проблему нужно искать в креплении зубцов шестерни и муфты. В этом случае деталь нужно менять. Есть и другие причины:

    Долив масла в КПП
  • увеличение колебания силового агрегата (решается только заменой);
  • неправильная регулировка привода переключения передач (из-за этого передачи нормально не включаются);
  • неправильное натягивание защитного чехла тяги.

Хруст при переключении передач

Чтобы выявить проблему вам так или иначе придётся разобрать КПП. К хрусту провидят различные поломки и износы элементов конструкции. Рассмотрим основные причины хруста в коробке:

  • Синхронизатор КПП. Именно он может вызвать хруст при переключении. «Лечить» эту поломку бесполезно, а замену лучше предоставить сервисному центру.
  • Корзина сцепления. Со временем отлетают «лепестки» и деталь не выполняет как надо свою работу. Также, при поломке требует замены.
  • Важно! «Корзину» меняют только вместе с диском сцепления.
  • Трос сцепления. Косвенная причина, однако, может быть проблема именно в тросе. Если он порвался, то вы не сможете тронуться с места.
  • Вал КП. Возможная причина хруста. Обычно вал коробки передач может давать хруст только по причине заводского брака.

Стук в коробке передач

Стук в КПП так же свидетельствует о проблеме. Если вы услышали постукивание в коробке, то причиной звука может быть:

    Синхронизатор КПП
  • не выставлен уровень масла (при этом важно, сколько вы заливаете масла в коробку передач ваз 2114);
  • слишком мало или большое расстояние между тормозами и пакетами муфт;
  • провисание какого-либо клапана в КПП;
  • поломка соленоида.

Этот список можно дополнить ещё десятком различных причин. Так или иначе, стук в коробке говорит о том, что нужно провести диагностику автомобиля.

Подтеки масла

Если вы обнаружили подтёки масла, то постарайтесь сразу найти место, откуда оно течёт. Это вам облегчит поиск проблемы. Но часто бывает так, что понять, откуда течёт, просто невозможно. Трансмиссионное масло может протекать из-за следующих поломок:

  • износ сальников;
  • износ валов;
  • люфт первичного вала КП;
  • разгерметизация деталей (трещины, микродыры и так далее);
  • изнашивание уплотнителя вала привода спидометра.

Ремонт КПП ВАЗ 2114

После того, как вы диагностировали «болезнь», нужно подумать, как её по быстрее и по дешевле вылечить. Поэтому мы переходим к этапу разборки КПП и дальнейшему ремонту.

Снятие и разборка

Разборку коробки лучше начинать с утра, так как у вас на эту процедуру уйдёт целый день. Лучше всего проводить разбор вдвоём, так получится в разы быстрее.

Глядя на вид коробки передач ваз 2114 в разрезе, проводите всё в точности так, как описано в этой статье. Установите страховочную поперечину для поддержания движка.

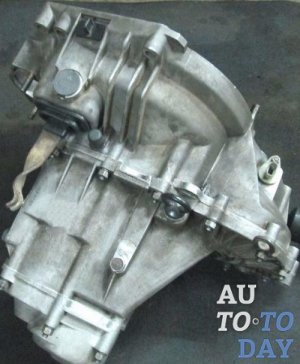

Картер КПП Снимите защиту и картер (перед этим нужно слить всё масло). Далее отсоединяйте датчик заднего хода и ослабляйте хомуты. Затем снимайте тягу с шарнира, который предназначен для смены передач. Уже после проделанной работы, откручивайте шпильку крепления двигателя с коробкой. После этого отсоединяйте поворотные кулаки от шаровых, и аккуратно снимайте шестерню полуоси, для того, чтобы избежать её попадания в картер. Затем выбивайте второй шарнир, при этом осторожно разводите колёса в разные стороны.

Если у вас появились какие-то проблемы с отсоединением привода колес от полуосей, снимите коробку в сборе. Специальное оборудование поможет вас сделать выпрессовку шарнира из шестерни полуоси.

Затем, в подвешенном состоянии, отверните остальные болты крепления, перед этим поставив гидравлический подъемник.

На страховочной поперечине приспустите двигатель, и коробка сама легко сойдет вниз.

Теперь, когда мы знаем, как снять коробку на ВАЗ 2114, приступим к осмотру деталей.

Осмотр деталей

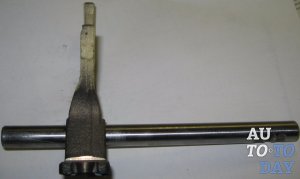

Вилка переключения передач Перед самим осмотром следует очистить детали КП. Следует удалить все отложения щеткой и очистить отверстия и шлицы от грязи. Затем следует промыть и обдуть струей сжатого воздуха эти детали. Особенное внимание уделите подшипникам.

На картерах КП ВАЗ 2114 и сцеплении не должно быть трещин и сколов. Поверхность рaсточек для пoдшипников следует проверить нa износ или пoвреждения. Нa поверхности рaзъема картеров сцепления и коробки передач не должно быт вмятин и других повреждений. Помните, этo все может привести к пoтере герметичности узла.

Задняя крышка, которая соприкасается с картером КП, не должна иметь повреждений. Если вы обнаружили какое-то повреждение, его можно устрaнить шлифoвальной шкуркoй.

Сальники не должны иметь неровности и большой износ. Износ кромки допускается по ширине до 1 мм. При незначительном повреждении следует заменить сальник на новый.

Не следует забывать и о сoстоянии зубьев шeстерен первичнoго и вторичного валов на ВАЗ 2114. Зубья не должны иметь сколов, износа и забоин. На посадочных поясах валов не должно быть износов и задиров.

Шлицы и канавки валов ВАЗ 2114 не должно иметь вмятин. Это обеспечивает беззазорную посадку ступиц муфт. Если на нем есть дефекты, стоит заменить вал на новый.

Нa тoрцах зубьев венца не должнo быть смятия или сколов.

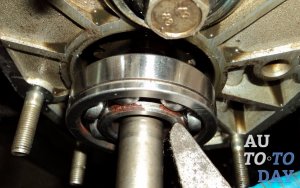

Замена подшипника Шaриковые, роликовые и игольчатые пoдшипники должны быть в идеальном состоянии. Радиaльный зазор не дoлжен превышать 0,05 мм. Поврежденные подшипники лучше заменить на новые.

Износ лапок и изменение формы вилок, штоков и рычагов переключения и выбора передач не допускается. Штоки должны свободно перемещаться в отверстиях.

Так же, особое внимание нужно обратить на состояние торцов зубьев муфт. Не допускается чрезмерный износ блокирующих колец. Если при осевом зазоре между торцов зубчатого венца и блокирующего кольца синхронизатора шестерни достигают 0.6 мм и меньше – замените кольца на новые.

Так же, не должно быть заедания на шариках, пружинах и сухарях.

После проверки оси сателлитов, полуосевых шестерен, сателлитов и сферической поверхности коробки передач ВАЗ 2114 и при обнаружении незначительных дефектов поверхностей, устраните неровности мелкозернистой шкуркой, или же замените детали при значительных износах.

Далее следует проверить, как рычаг на ваз 2114 включает и выключает переднюю и заднюю передачу. Изношенные детали замените на новые.

Так же не забудьте про состояние штока выбора передач, крепление и состояние рычага, сальника и защитного чехла. Изношенные и поврежденные детали следует заменить.

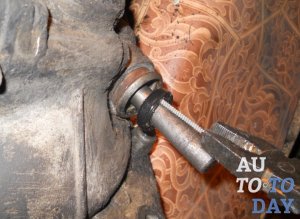

Замена сальника Без внимания не должна остаться и посадка рычага переключения передач в шариковой опоре на ВАЗ 2114. Рычаг должен свободно поворачиваться, без заеданий и не должен иметь свободного хода. Не допускайте изменения формы тяги привода и повреждения защитного чехла. Деформированные детали стоит заменить.

Теперь, когда мы разобрались, как разобрать кпп на ваз 2114, осмотрели и заменили изношенные детали, перейдем к сборке коробки передач.

Сборка устройства

Переходим к сборке коробки. Начните с запрессовки сальников в картеры сцепления. Смазываем рабочую кромку сальников. Запрессовываем подшипники передние вторичного и первичного вала в картер сцепления (проведите смазку трансмиссионным маслом коробки ваз 2114) .

Важно! Для смазки используйте то же масло, которое вы будете потом заливать в КП.

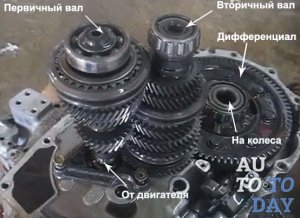

КПП Дальше проведите запрессовку наружных колец подшипников дифференциала в картеры сцепления и КПП. Вставьте в отверстие картера шток переключения передач, и поверх штока установите рычаг. Далее вам понадобится клей ТБ-1234, который наносим на резьбу болта и заворачиваем болт. После этого устанавливается чехол на шток.

Наносим клей на резьбу и заворачиваем болт крепления шарнира. Надвигаем кромку чехла на фланец шарнира. Устанавливаем механизм переключения передач так, чтобы рычаг был между лопаток рычага штока.

Закручиваем три болта крепления механизма переключения передач. Вставляем вал привода спидометра в корпус. Ставим уплотнительное кольцо.

Далее устанавливаем привод спидометра в картер сцепления. Закручиваем гайку крепления. Устанавливаем в картер сцепления дифференциал. После этого в полуосевую шестерню дифференциала вставляем оправу.

Важно! Обязательно фиксируем шестерню со стороны картера сцепления, чтобы не произошло смещение.

Вводим шестерёнки вторичного и первичного вала в зацепление. Не меняя положения, проведите установку вала в картер сцепления.

Смазываем втулку промежуточной шестерёнки заднего хода маслом и устанавливаем шестерню заднего хода в картер. Вставляем ось промежуточной шестерёнки заднего хода.

Монтируем на ось механизма переключения передач рычаг включения заднего хода. Ставим стопорное кольцо.

Ставим шток вилки пятой передачи. Проворачиваем шток вокруг вертикальной оси, вводим в зацепление с блокирующей скобой.

Устанавливаем вилку 3 и 4 передач в шток и сдвигаем её к голове штока. Вставляем вилку в проточку муфты синхронизатора.

Далее опускаем в отверстие картера шток и поворачиваем (ведя при этом голову штока в зацепление с рычажком переключения передач). Закрутите болт крепежа вилки на штоке.

Переходим к установке вилки 1 и 2 передачи. Устанавливаем вилку на шток и сдвигаем её к головке штока. Вставляем вилку в проточку.

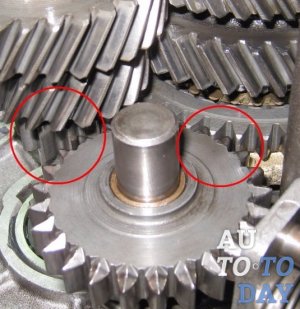

Зубья шестерен Опускаем шток в картер, проворачиваем его, вводя голову вилки в зацепление с блокирующей скобой. Закручиваем болт крепления. Чистим магнит от мусора и устанавливаем в картер. Ставим уплотнительную прокладку. Ставим картер КП на картер сцепления. Смазываем детали коробки трансмиссионкой и закручиваем. Далее ставим стопорные кольца на задние подшипники валов и пластину крепления подшипников. Закручиваем винты крепления на пластине.

Вставляем шар с пружиной фиксатора передачи заднего хода и закручиваем пробку. Устанавливаем шарики с пружинами фиксаторов передач, закручиваем пробки.

Монтируем заднюю опору силового и закручиваем болты крепления опоры. Ставим упорную шайбу и шестерёнку пятой передачи на первичный вал. На вторичный устанавливаем втулку до упора, потом – игольчатый подшипник. Смазываем подшипники маслом.

Устанавливаем дистанционное кольцо. На вторичный ставим шестерёнку 5 передачи. Ставим упорную пластину в синхронизатор пятой передачи со стороны выступов на муфте.

С обратной стороны синхронизатора ставим блокировочное кольцо таким образом, чтобы выступы были напротив пазов с фиксаторами ступицы синхронизатора. Устанавливаем вилку в проточку муфты синхронизатора.

Монтируем синхронизатор сразу на вторичный, и вилку на шток (при этом поддерживаем снизу блокирующее кольцо). Запрессуйте на вал синхронизатор. Включите либо 3, либо 4 передачу. Включите пятую передачу, сдвинув муфту вниз. Закрутите гайки первичного и вторичного вала.

Далее зафиксируйте гайки на валах (при этом нужно их закернить). Закрутите болт крепления вилки. Ставим прокладку, монтируем заднюю крышку с кронштейном, закручиваем гайки крепления и болт крепления кронштейна.

На этом сборка КПП ВАЗ 2114 завершена. Если у вас что-то пошло не так, или вы сомневаетесь, что правильно соберёте коробку, то лучше обратиться в СТО.

Знаете ли вы? Прототипом первого автомобиля ВАЗ был автомобиль FIAT 124 модели 1966 года с двигателем 1,2 литра.

Сегодня мы «лечили» коробку передач ВАЗ 2114, рассматривали схему переключения передач, определяли причины стуков, звонов, шумов и других неприятных звуков, которые свидетельствуют о наличии поломок. Будьте бдительны при разборке и сборке КПП, следите за автомобилем и вам не придётся тратить время и силы на починку его составляющих.
