Как установить турбину на "Жигули?

27 Октября 2016

Турбина В последнее время владельцам отечественной классики все чаще хочется как-то усовершенствовать свое транспортное средство, в частности, и путем прибавления мощности мотора. Добиться этого можно с помощью турбокомпрессора, присутствие которого существенно повышает мощностные характеристики авто. Но можно ли назвать установку турбины на ВАЗ оправданным вложением денег? Давайте попытаемся это выяснить.

Что даст турбонаддув автомобилю

Все преимущества и недостатки автомобилей с турбированным типом двигателя выплывают из характеристик турбонаддува. Прежде всего, необходимо понимать, что турбонаддув - это вид наддува, при котором воздух в цилиндры мотора поступает под давлением, чему способствует энергия отработанных газов. Благодаря этому факту, турбированные силовые агрегаты транспортных средств обладают большей литровой мощностью, а значит, и динамические особенности такого автомобиля будут намного выше, чем у атмосферных вариантов.

Работа турбины

Установить турбину можно на любой тип мотора, как бензиновый, так и дизельный, но основное требование – она должна быть качественной. Только качественное изделие от надежного производителя сможет улучшить характеристики двигателя вашего транспортного средства.

Важно! Силовой агрегат машины должен быть в идеальном состоянии, иначе даже установка турбины не позволит добиться максимальных показателей.

Учитывая тот факт, что в движение турбина приводится посредством воздействия на нее выхлопных газов, то и работать она может только при запущенном моторе. То есть, можно сказать, что мотор работает сам на себя.

От крыльчатки в выпускном коллекторе движение передается на компрессор, конструкция которого позволяет ему не бояться высоких температур и служить достаточно долго. В результате, воздушные потоки, под большим давлением нагнетаются в систему питания, от чего и повышается мощность мотора.

Интересный факт! Первым человеком, который описал и запатентовал рабочий принцип турбокомпрессора был Альфред Бюхи, а случилось это в 1905 году.

Какую турбину поставить

16-клапанный двигатель Наиболее подходящим вариантом, с точки зрения возможности тюнинга, является 16-ти клапанный двигатель ВАЗ. Он достаточно простой в ремонте и отлично поддается доработке, а что самое главное, именно он способен выдать требуемую мощность без существенных затрат, усилий и изменений в конструкции транспортного средства. 16-и клапанный мотор по умолчанию мощнее любого другого двигателя ВАЗ-овской группы.

Что касается старых карбюраторных агрегатов, то они турбированию не поддаются. Теоретически мог бы подойти 8-ми клапанный инжекторный двигатель, но если готовится гоночный автомобиль, где каждая лошадиная сила имеет значение, то вопрос «Как сделать турбированный двигатель на ВАЗ?» здесь будет неуместным.

Вы можете обратить свое внимание и на силовой агрегат от иномарки, но в этом случае нужно понимать, что он обойдется вам в немаленькие деньги, так как потребует существенных переделок. Устройство таких двигателей несколько сложнее, чем конструкция ВАЗов и разбираться в нем придется долго. Поэтому, чтобы избежать лишних проблем, лучше использовать «16-и клапанник».

Для автомобилистов, которые в результате тюнинга желают получить больше 200 л.с. желательно раздобыть блок от Лада Калина, поскольку он более высокий (добавляет +2,3 мм). В крайнем случае, можно взять указанную деталь и от десятки, если вам конечно не нужно получить идеальное авто для гонок.

Выбирая требуемые поршни, стоит отдать предпочтение кованым изделиям, в которых вытачивается выемка для нужной степени сжатия (лучше покупать детали в специализированных магазинах).

Турбина на ВАЗ Что касается самой основной детали – турбокомпрессора, то тут стоит учитывать тот факт, что маленький агрегат функционирует на малых и средних оборотах, а достигая высоких, перестает работать. Соответственно большой компрессор ведет себя с точностью до наоборот.

Для тюнинга ВАЗовских моторов отлично подойдут следующие турбины:

  • TD04L – Subaru. Буст на 3к оборотов. 200-250 л.с.
  • TD05 – Mitsubishi. Буст на 3к оборотов. 250-300 л.с.
  • IHI VF10, которая намного крупнее субаровской и способна обеспечить больше 250 л.с.
  • IHI VF22 – драг турбина, являющаяся самой крупной из серии.
Кроме того, неплохим вариантом являются устройства фирмы «Garrett», но они достаточно дорогие и своего заказа придется ждать не одну неделю.

На современном рынке можно найти и много других вариантов китайских турбокомпрессоров, но если вы решили установить стоящую турбину на ВАЗ, то стоит пройти мимо них. Хоть цена здесь и кажется доступной, но в техническом плане изделия слабоваты.

Кроме турбины ещё понадобятся

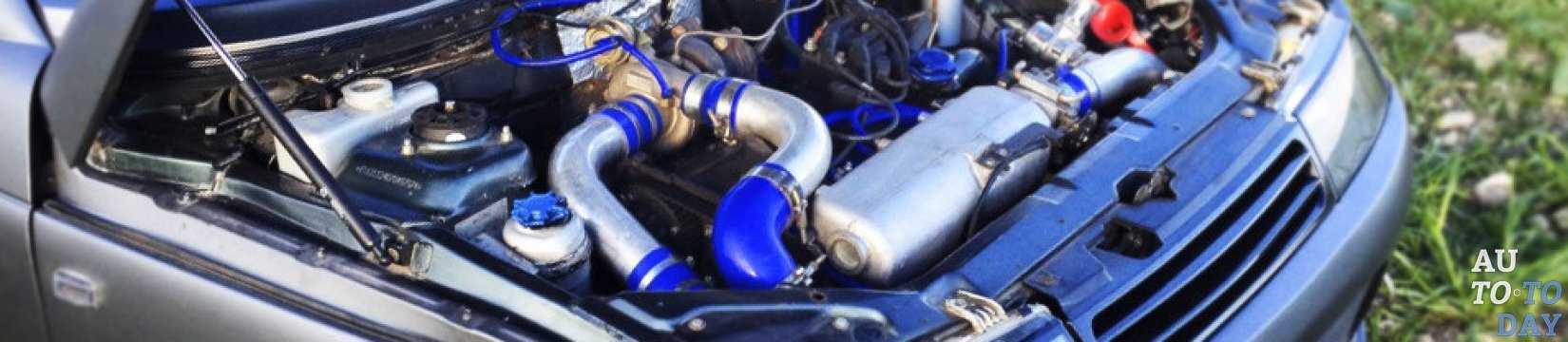

Под капотом Турбокомпрессор – это хоть и ключевой элемент в тюнинге мотора, но далеко не единственный. Помимо турбины низкого или высокого давления, вам также понадобится другие элементы для модернизации силового агрегата. В основном к ним относят следующие составляющие.

Медный радиатор двухрядного типа (2110), так как в сравнении с аналогичной ВАЗовской деталью он обладает большей производительностью.

Интеркуллер, то есть промежуточный охладитель надувочного воздуха, который представленный в виде теплообменника.

Важно! Слишком большой размер интеркуллера может создать проблемы, спровоцировав появление «турбо лага». Указанный термин обозначает время ожидания давления наддува после того, как откроется дроссельная заслонка. В тоже время слишком маленький элемент не будет успевать охлаждать воздушные потоки.

Выпускной коллектор, который так же является не лишней деталью при тюнинге двигателя (на него устанавливается турбина). Его можно изготовить в самостоятельном порядке или купить в готовом виде (запчасти для турбо тюнинга на ВАЗ сегодня не редкость).

При переделке мотора на место штатного впускного коллектора устанавливается турбина, поэтому придется заменить впуск ресивером, устанавливаемым в передней части двигателя. В этом случае выбор сменной детали достаточно широк, но детально вдаваться в него мы сейчас не будем.

Двигатель Важным элементом является и соединяющая трубка, которая объединяет систему смазки мотора и турбину, подавая к ней масло. Найти эту деталь в готовом виде так же не составит никаких трудностей, хотя и изготовить ее можно самостоятельно. В любом случае, основной ее характеристикой должна быть надежность.

На самом деле это очень важная составляющая двигателя ВАЗ, запитать которую можно от тройника датчика давления масла (самый простой вариант). В пару к этой трубке не забудьте приобрести маслосливной шланг, который будет отводить масло с турбины обратно в двигатель.

Поскольку степень сжатия турбомотора отличается от аналогичного показателя атмосферного агрегата, то заменить придется и поршни, которые должны будут снизить уровень сжатия. Изготовить эти элементы можно из «нивовских» деталей, но для этого понадобится определенный инструмент, станки и опыт, поэтому проще купить готовые варианты.

Следует запастись и новыми форсунками, так как рост мощности будет способствовать увеличению потребления бензина, а значит, штатные форсунки не смогут справляться с возложенными на них функциями.

Также не забудьте поменять бензонасос, предварительно выбрав вариант с большей производительностью.

Турбина При большом расходе воздуха часто наблюдаются сбои в работе датчика массового расхода воздуха, который нередко начинает барахлить и при избыточном давлении во впуске. По этой причине его приходится менять на датчик абсолютного давления (ДАД), в дополнение к которому идет температурный датчик воздуха (ДТВ).

Обратите внимание! Из блоков управления работой двигателя, которые устанавливаются на автомобили группы ВАЗ, с ДАДом могут работать только январь 5.1…41, 5.1…61 или январь 7.2, относящийся к старой аппаратной реализации (алюминиевая крышка блока).
Если на вашем транспортном средстве установлены другие модели, то их нужно заменить на один из упомянутых вариантов. Вполне вероятно, что с учетом его особенностей потребуется замена или переделка проводки. Кроме того, далеко не все настройщики имеют программное обеспечение под эти блоки, поэтому при выборе стоит проконсультироваться со специалистом, который будет заниматься настройкой.

Пайпинг Достаточно интересным понятием является и «пайпинг», особенно если учитывать, что эта составляющая вам так же понадобиться. На самом деле ничего сложного в значении указанного понятия нет. Это соединительные элементы, которые находятся между турбиной и интеркуллером, а также между интеркуллером и впускным ресивером.

При постройке турбомотора на ВАЗ (неважно какая модель имеется ввиду: 2106, 2107,2110, 2112 и т.д.) не удастся обойтись и без клапана сброса избыточного давления. Нужно понимать, что отпустив педаль газа после перегазовки, турбина некоторое время все еще продолжает вращаться, по инерции качая воздух.

Поскольку этому воздуху некуда деваться, то и давление во впуске начинает резко расти, что легко может привести к поломке турбины, интеркуллера, пайпингов или каких-либо других элементов. В таком случае приходится искать способ сбрасывания воздуха, отличным вариантом которого является клапан сброса. На само деле их два, хоть рабочий принцип один: байпас сбрасывает воздушные потоки на впуск после фильтра до турбины, а блоу офф отправляет их в атмосферу.

Ну вот на этом, пожалуй и все, остается только определиться в ценовом вопросе и приобрести указанные детали. Вполне вероятно, что в каком-нибудь отдельном случае вам понадобятся дополнительные запчасти, но это уже зависит от марки машины и особенностей установочного процесса.

Интересно! Первый турбодвигатель для грузового автомобиля был построен на заводе «Swiss Machine Works Sauer».

Собираем турбомотор воедино

ГБЦ Одной из основных проблем, с которыми приходится сталкиваться при сборке турбомотора – это ржавчина. В большинстве случаев сильно ржавеют днище кузова, крылья и пороги. Игнорировать эти проблемы никак нельзя, поскольку у представителей ВАЗовской группы слишком тонкий металл, не предназначенный для высоких нагрузок. Именно поэтому, вооружившись сварочным аппаратом и новым железом, необходимо заменить все поврежденные участки. После исправления указанных неточностей по металлу, придется внимательно осмотреть и проводку, так как в большинстве случаев приходится менять и ее.

Одним из наиболее важных агрегатов, исправное состояние которого напрямую влияет на успешность тюнинга, является двигатель. Вместе с передаточной коробкой и тормозной системой он должен находиться в полностью исправном состоянии.

При сборке турбо-двигателя не может не затрагиваться и вопрос ГБЦ. Если вам нужна машина только для стандартных городских поездок, то вполне можно ограничиться и стандартной головкой блока цилиндров, но если вы планируете выжимать с мотора максимум, а само транспортное средство готовится к участию в дрэг-рейсинге, то более целесообразной будет установка ГБЦ с увеличенными каналами и клапанами. С ее помощью вы сможете получить большую мощность.

Максимальной отдачи турбодвигателя удастся добиться и при увеличении диаметра выпускной магистрали: начиная от «даунпайпа» и заканчивая оконечной банкой.

Помните! Заузив магистраль в одном месте, вы уменьшите весь ее диаметр.

Собираем мотор Для силовых агрегатов мощностью от 200 л.с. оптимальным вариантом считается применение выхлопной системы, диаметр которой составляет 60-63 мм. Как готовое решение можно использовать резонатор и глушитель MG-RACE с диаметром трубы 60 мм.

Сцепление турбодвигателя, в том числе и городского, - следующий важный аспект при сборке. Можно использовать готовый комплект (например, PILENGA Sport, дополненный металлическим ведомым диском и демпфером). Однако следует принимать во внимание и тот факт, что в условиях постоянных городских пробок подобное решение может доставлять некоторые неудобства, хотя с передачей крутящего момента мотора мощностью до 300 л.с. оно отлично справляется.

Подытоживая все вышесказанное, следует отметить, что в каждом отдельном случае процесс установки турбомотора на ВАЗ имеет свои особенности и дать общий ответ на вопрос «Как на ВАЗ 2109 с инжекторным типом двигателя поставить турбину?» или «Как турбировать карбюраторный ВАЗ 2105?», конечно же, нельзя. Да и стоит ли это делать? На этот вопрос каждый автовладелец должен ответить самостоятельно.
