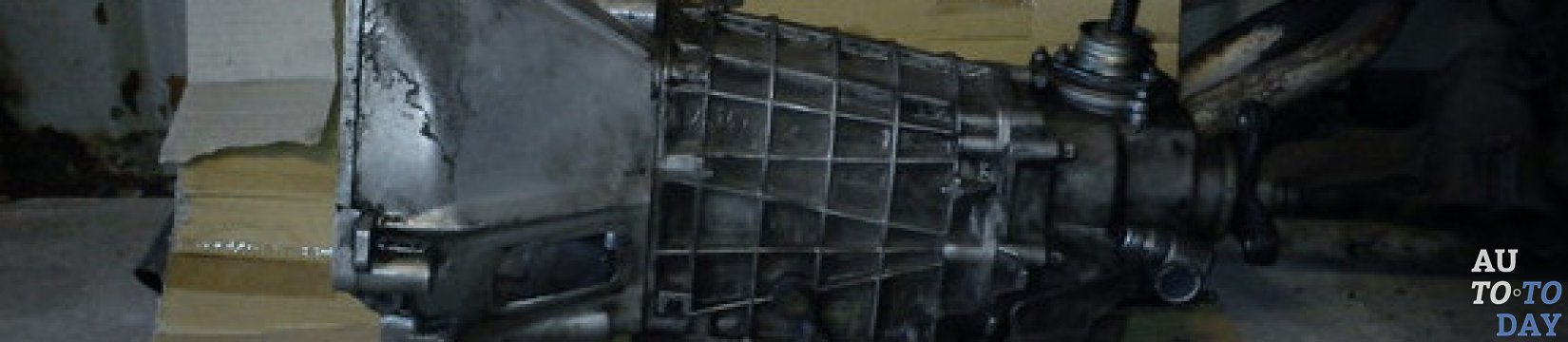

Как отремонтировать коробку передач ВАЗ-2107?

27 Октября 2016

ВАЗ-2107 Автомобиль Ваз 2107 вышел на рынок в 1982 году и успешно производился до 2012 года. На данную модель ВАЗ 2107 устанавливалась коробка передач по пятиступенчатой схеме, которая имеет пять скоростей переднего хода и одну заднюю.

Интересный факт! С 2006 года и до настоящего времени, ВАЗ 2107 изготовляется в Египте на заводе Lada Egypt.

Устройство и принципы работы коробки передач ВАЗ 2017

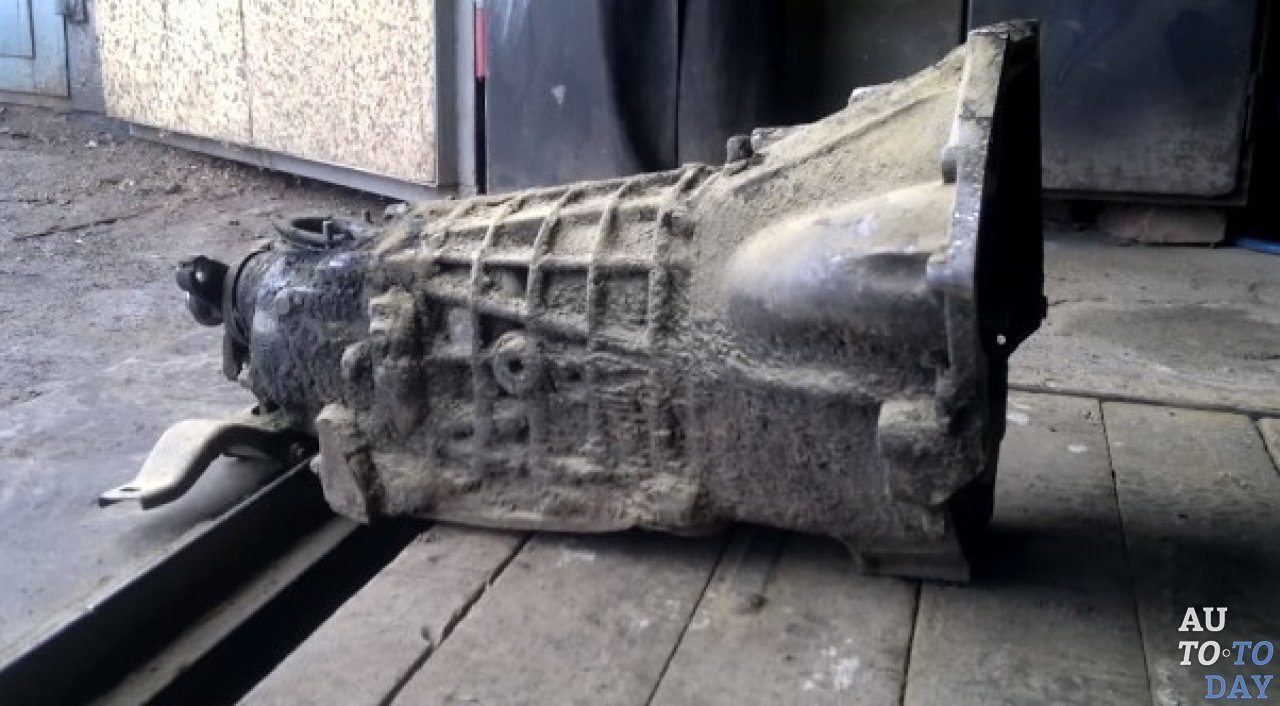

Коробка передач ВАЗ

Одним из основных агрегатов в строении автомобиля является коробка передач или трансмиссия. Принцип работы пятиступенчатой коробки передач заключается в том, чтобы изменять крутящийся момент двигателя и передавать обороты на колеса. В основном, ремонтом этого сложного устройства, занимаются специалисты, но давайте попробуем разобраться с этим процессом сами.

Неисправности коробки

Для начала, нужно выяснить, какие бывают неисправности и как их установить по внешним признакам. Одна из первых - это туго включаются передачи Ваз 2107 или самопроизвольно выключаются. Также характерным для неисправностей является шум или утечка масла.

Порядок снятия коробки передач ВАЗ 2107

Нужно поместить автомобиль на смотровую яму или с помощью домкрата поднять задний мост. Обратитесь за помощью к знакомым , так как этот процесс очень тяжелый и трудоемкий.

Необходимый инструмент

Для этой работы вам понадобятся следующие инструменты: гаечные ключи на №10, 13 и 19, карданные шарниры с удлинителем, зубило, молоток, домкрат, пассатижи, емкость для отработанного масла, вода чтобы отмыть болты от грязи.

Процесс снятия

Теперь рассмотрим поэтапно, как снять коробку передач на ВАЗ 2107.

  1. На аккумуляторе отсоединяем минусовую клемму и снимаем панель радиоприемника.
  2. Втулку запорного типа отодвигаем вниз и выводим из стержневой полости.
  3. Стержень рычага вытягиваем из рычага коробки передач.
  4. Разжимаем лепестки верхней втулки и снимаем ее с рычага, затем снимаем нижнюю резиновую и запорную втулки.
  5. Затем на полу откручиваем четыре самореза что удерживают крышку, которую снимаем вместе с уплотнителем.
  6. Открутив еще два болта, снимаем чехол ручника, затем откручиваем все болты на полу и снимаем крепление салазок, металлические накладки на порогах.
  7. Следующим этапом есть снятие шлангов для поступления теплого воздуха в воздушный фильтр и приемную трубу системы выпуска газа.
  8. Предварительно открутив все болты – стартер сдвигаем вперед. Для ремонта картера коробки передяч, через пробку, сливаем все масло все что там есть
  9. Далее снимаем глушитель и отсоединяем муфту кардана от фланца коробки.
  10. С правой стороны коробки расположен выключатель заднего хода, который тоже следует отключить.
  11. Затем ослабив гайку, отсоединяем трос спидометра от редуктора.
  12. Снимаем рабочий цилиндр, но оставляем на нем шланг.
  13. Открутив еще несколько болтов, снимаем крышку на картере сцепления, затем снимаем карданную передачу.
  14. Установив подпорку под коробку передач, откручиваем четыре болта, которыми картер крепится к блоку цилиндров, отодвигаем и снимаем с направляющих втулок.
  15. Сместив коробку передач назад, освобождается первичный вал из ступицы ведомого диска.
  16. Отсоединив все крепления коробки передач ВАЗ 2107 ее можно снять.

Обратите внимание! Для опоры вала нельзя использовать упорный фланец сцепления.

Как отремонтировать коробку передач ВАЗ 2107, разборка и диагностика

Перед осмотром нужно очистить щеткой все детали, затем промыть и обдуть воздухом. Особенно тщательно продуйте сжатым воздухом подшипники, на них не должно быть следов повреждения и износа, на картере трещин. Незначительные повреждения можно аккуратно сгладить напильником, а сильно изношенные, обязательно заменить. Нужно проверить сливное отверстие масла, при необходимости очистить.

Интересный факт! Проверяя сальники допустимый износ на рабочих кромках не более одного миллиметра. Проверяя шестерни, обязательно внимательно осмотрите торцы зубьев на венцах синхронизаторов. На них не допускается чрезмерный износ. А вот шарики подшипников должны быть в безукоризненном состоянии. Также на предмет повреждений проверяйте валы, штоки и вилки. Состояние ступиц, муфт и колец синхронизатора.

Сборка и установка коробки передач ВАЗ 2107

Чтобы собрать все детали обратно нужно в корпус поместить вторичный вал, установить подшипник и закрепить скобу. Первичный вал, внутри которого стопорные кольца и игольчатый подшипник, устанавливаем также в корпус. Далее правильно размещаем вилки передач, после штока первой и второй закладываем длинный сухарь, затем вилку третий и четвертой передач и устанавливаем короткий сухарь. Пришло время промежуточного вала. Втулка среднего подшипника выставляется внутрь картера коробки. Подшипники должны заходить плотно.

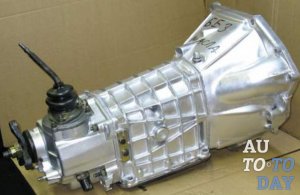

КПП

Помните! После установки каждой следующей детали, нужно проверять хорошо ли прокручиваются первичный и вторичный валы.

Теперь собираем задний ход и пятую передачи. Прикручиваем стопор и шарик, не забывайте вставлять прокладки, а вот с герметиком будьте осторожны. В конце ставим заднюю крышку, а также картер сцепления. Устанавливая обратно коробку передач ВАЗ 2107, не забудьте опустить заднюю часть двигателя.
