Замена подшипника передней ступицы на "Ниве"

27 Октября 2016

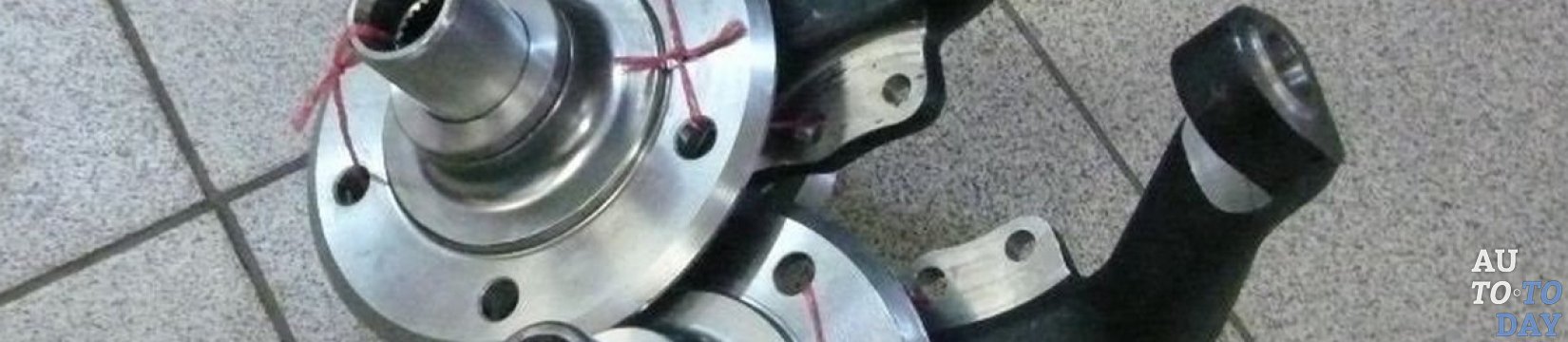

Ступица Нивы Ступица «Нивы» заметно отличается от аналогичных деталей других моделей машин этого типа. А все благодаря полному приводу, который обязывает передние колеса иметь прямую связь с трансмиссией, чтобы передавать вращение. Поэтому прежде чем переходить к замене ступичного подшипника, неплохо бы знать, как эта деталь устроена.

Конструкция ступицы «Нивы»

Ступица соединяет колесо и вал, и имеет довольно сложное строение, поскольку ее задача — передавать вращение от одного узла машины к другому. При этом она постоянно подвергается жесткой эксплуатации, особенно во время экстремального вождения, при временном или постоянном полном приводе. Поэтому ремонт этих частей автомобиля необходим довольно часто.

Детали передней ступицы

Есть два подшипника на «Ниве», приводящие ступицу во вращение. Находятся они на валу и имеют коническую форму. Это общее для всех ВАЗовских машин решение, хотя на машинах других изготовителей авто тоже встречаются подобные варианты конструкции. Она позволяет регулировать люфт, что очень важно, поскольку узел постоянно испытывает высокие нагрузки и быстро изнашивается.

Если разболтанность колеса спровоцирована износом подшипников, иногда достаточно подтянуть гайку ступицы. Подтягивая ее, мы сильнее прижимаем обоймы подшипника друг к другу, зажимая ролики. Слишком сильно затянутый подшипник не дает колесу крутиться, поэтому минимальный люфт присутствовать должен. Если колесо перестает вращаться, достаточно ослабить эту гайку.

Интересно! Если люфт регулировать гайкой не получается, на обоймах и роликах видны царапины, ступица гудит и перегревается — это первые основания для замены подшипников.

Подготовительные работы (материалы, инструменты)

Однако сколько ни зажимай подшипники, рано или поздно они выходят из строя, что требует их замены. Этот процесс на всех транспортных средствах подобного типа проходит одинаково. Прежде чем менять передние ступичные подшипники, надо машину хорошо отмыть, особое внимание уделяя передней подвеске. С особой тщательностью надо вымыть тот автомобиль, который часто использовался на бездорожье.

Что касается материалов и инструментов, которые понадобятся при работе, то вполне можно обойтись стандартным гаражным набором. Правда, стоит заранее проверить, есть ли у вас приспособление, с помощью которого выпрессовуются пальцы шарниров.

Снятие механизма передней ступицы

Чтобы демонтировать с «Нивы» ступичный подшипник, понадобится выполнить такие действия:

  • Подвесить переднюю часть автомобиля домкратом и зафиксировать ее в этом положении.
  • Снять колесо, затем тормозные колодки и суппорт.
  • Раскрутить и выпрессовать палец бобышки поворотного рычага.
  • Открутить болты крепления шаровых шарниров.
  • Открутить гайку.
  • Снять ступицу вместе с шарнирами.
Когда узел будет полностью снят, подшипники можно осмотреть и заменить, если в этом есть необходимость.

Обратите внимание! Неважно, с какой целью был разобран узел и какие работы будут проводиться при этом, но сальники надо заменить в обязательном порядке.
Внутреннюю и внешнюю обойму подшипников, а также их ролики надо промыть в керосине. Только после этого можно визуально оценить состояние каждого элемента детали. Если осмотр не показал никаких существенных дефектов и детали в целом выглядят удовлетворительно, достаточно их смазать и заменить сальники.

Интересно! Новый подшипник можно вставить в старую обойму. Новая выпрессовывается на специальной насадке. Но в любом случае подшипники надо менять парой.

Замена подшипников ступицы переднего колеса

Чтобы заменить подшипники на машине, саму машину надо выставить на смотровую яму или подъемник. Затем вывешивается передняя часть и снимается колесо. Теперь стал доступен суппорт, который надо отсоединить с направляющей колодок, подвязать их к верхнему рычагу проволокой.

Отвернув регулировочную гайку, конусную втулку вынимаем и расконтриваем гайки переднего и заднего креплений: отгибаем края стопортной пластины зубилом. После этого необходимо накидным ключом 19 отвернуть гайки переднего и заднего крепления рычага. Теперь можно снять стопорную пластину и рычаг, который надо отвести от поворотного кулака.

Зажимаем ступицу в тиски Следующим шагом будет отсоединение от кулака тормозных шлангов и крепления нижних и верхних шаровых опор. Теперь можно разъединить тормозной диск со ступицей и кулаком. Если детали отсоединяются не очень охотно, поворотный кулак надо зажать в тиски, а ступицу выбить выколоткой. Важно чтобы последняя была изготовлена из мягкого металла.

Извлекаем дистанционное кольцо Затем вынимаются болты, которыми рычаг крепится к поворотному кулаку, а гайку наворачивают на шпильку, чтобы разъединить тормозной диск со ступицей. Отвернув гайку до конца, можно вынуть шпильку. Эту процедуру надо проделать с остальными шпильками. Теперь тормозной диск легко отсоединится от ступицы.

Производим демонтаж сальника На следующем этапе надо сбить грязезащитное кольцо. Для этого ключом на 10 открутить болт, которым крепится защитный кожух, снять его. Чтобы снять подшипники ступицы и сальники, надо зажать в тиски поворотный кулак, поддеть сальник отверткой и вынуть его. После этого внутреннее кольцо наружного подшипника с роликами и сепаратором становится доступным. Вынимаем его и проделываем точно такую же процедуру с внутренним подшипником. Теперь можно выбить бородком наружные кольца каждого из них. Снятие деталей закончено.

Выбиваем со ступицы наружные кольца подшипников Прежде чем установить новые надо очистить поворотный кулак от старой смазки и нанести новую (примерно по 40 г). Сборка узла проходит в обратном порядке. Чтобы спрессовать подшипники и сальники используют отрезок трубы подходящего диаметра. После установки грязезащитного кольца, его надо вдавить в проточку поворотного кулака в нескольких местах.

Теперь к тормозному диску присоединяем ступицу, шпильки запрессовываются все той же выколоткой из мягкого металла. При этом важно, чтобы фрезерованная поверхность головок шпилек была направлена на цилиндрическую поверхность тормозного диска. На болты крепления рычага надо навернуть гайки, чтобы они не выпадали. Последний штрих установки — вставить в приводы шлицы ступицы хвостик наружного шарнира и монтировать поворотный кулак. Теперь осталось лишь отрегулировать зазор в подшипниках.

Обратите внимание! Некоторые специалисты предлагают заменить этот узел машины на аналогичный от модели 2121, утверждая, что она более надежная. На самом деле, при легкости монтажа правильно отрегулировать его практически нереально: у них разный наклон оси и некоторые размеры. Также не стоит соглашаться на токарную обработку ступицы от других моделей автомобилей — это увеличивает опасность езды.

Регулировка подшипника передней ступицы

Оптимальный зазор в подшипниках — не более 0,15 мм. Чтобы отрегулировать его, понадобится молоток, ключ на 27 и для болтов. Регулировка происходит в таком порядке:

  • Автомобиль надо установить на опоры и снять колесо.
  • После снятия декоративного колпака, придерживая ступицу воротком от проворачивания, расконтрить и отвернуть гайку.
  • Новую гайку с крутящим моментом 19,6 Н/м надо затянуть, проворачивая саму ступицу в обоих направлениях на 90° примерно два раза. Это поможет подшипникам стать на место.
  • Гайку ослабляют, а потом опять затягивают моментом 6,8 Н/м.
  • Регулировочную гайку надо отпустить где-то на 25°, а гайку ступицы застопорить.
  • В колпак ступицы добавляется смазка, а сам он запрессовывается легкими ударами молотка по окружности.
  • Повторить действия в обратном порядке, установив узел на место.

Установить величину зазора легче всего с помощью специального индикатора. В противном случае он проверяется вручную: колесо вывешивают в вертикальной плоскости и раскачивают. Если в этом положении люфт есть, а при выжатом тормозе его нет, зазор надо регулировать.

Интересно! Если зазор слишком велик, на определенном диапазоне скоростей в подшипниках передних колес ощущается вибрация, которая передается на рулевое колесо. Это способствует быстрому изнашиванию подшипников и шин, которые стираются неравномерно. Если зазора нет вообще, тугое вращение ступицы также снижает ресурс узла.
Регулируя зазор, всегда производите замену гаек на новые, поскольку прежние редко удается хорошо законтрить. Если нет новой, лучше взять гайку с другой машины. Всегда проверяйте, насколько легко вращается колесо. Также прокатитесь около километра без использования тормозов и проверьте, насколько нагреваются ступицы.

Заменить и отрегулировать ступичный подшипник на «Ниве» сравнительно просто, если знать последовательность работ. Важно одновременно заменять и другой парный подшипник. Особое внимание надо уделить регулировке зазора, поскольку он влияет на износ других деталей машины.
