Как отрегулировать клапана на ВАЗ-2110?

19 Октября 2016

Двигатель Эта статья создана специально для владельцев ВАЗ 2110, 2111 и 2112, которые привыкли решать любые проблемы с машиной своими силами. Данная проблема решается достаточно легко, и обращаться в СТО нет смысла. При ремонте в сервисе, процедура замены и регулировки клапанов не является дорогостоящей, хотя справиться с ней может любой автолюбитель, который имеет представление о том, что такое клапана и зачем они нужны.

В данной статье мы рассмотрим регулировку клапанов и определим последовательность всех необходимых действий. Вы узнаете, почему гнёт клапана на 16-ти клапанном двигателе и с какой периодичностью стоит заглядывать в ваш мотор.

Интересный факт! Самой первой моделью с системой впрыска под электронным управлением стал седан Rambler Rebel 1967 года, который выпускала фирма Nash.

Симптомы неправильной работы двигателя, когда нужно регулировать клапана

8-клапанный двигатель

Клапана – это такая часть двигателя, которая требует достаточно частой корректировки. Если вы проехали на своей машинке 100 тыс. километров и больше, то вам однозначно стоит их проверить. В среднем, проверку клапанов нужно делать через каждые 40-50 тыс. километров, но на разных форумах указывают разный пробег: от 15 тыс. км и до 80 тыс. км.

Разница в показаниях обусловлена особенностями эксплуатационных условий конкретного автомобиля. То есть, если вы будете «убивать» свою машинку и гонять по бездорожью как смертник, то клапана придут в негодность очень быстро. В то же время, если вы бережно относитесь к своему авто, то даже 60-70 тысяч км. пробега несильно отразятся на клапанах.

Интересно! Владельцам автомобилей с гидрокомпенсатором не надо проводить регулировку клапанов, так как в случае сильного износа, замене подлежит только сам гидрокомпенсатор. Такими элементами оборудованы двигатели с 16 клапанами.

Как же определить, что с вашим «движком» что-то не так? Понять это можно по специфическому «металлическому» стуку клапанов, причиной которого является большой зазор в приводе. И чем больше зазор – тем сильнее будет звук. Также, вы почувствуете потерю в мощности и крутящем моменте.

Стоит понимать, что неисправные клапана – опасная штука, как для автомобиля, так и для водителя, а значит, «лечить» поломку нужно как можно быстрее. Клапана нуждаются в регулировке не только после соответствующего пробега, но и после покупки (если зазор в приводе будет слишком маленьким, то клапаны нагреются и просто «повиснут», что приведёт к перегреву «тарелок» и их прогару). Таким образом, мы пришли к выводу, что клапана нужно регулировать (менять) либо после большого пробега, либо после появления странного стука в двигателе.

Расположение клапанов в автомобиле ВАЗ 2110, 2111, 2112

С помощью приведенной схемы мы рассмотрим структуру двигателей и расположение клапанов в ВАЗ 2110, 2111 и 2112 (с инжектором и карбюратором) на 8 клапанов.Двигатель внутреннего сгорания

Рассмотрим механизм привода клапанов:

1 – головка цилиндра;

2 – клапан;

3 – толкатель;

4 – поверхность корпуса подшипника;

5 – вал для распределения;

6 – шайба для регулирования подачи топлива;

7 – маслоотражающий колпачок;

А — зазор между кулачком механизма и регулировочной шайбой.

В данной схеме мы рассмотрим строение двигателей ВАЗ 2110, 2111 и 2112 на 16 клапанов. В версии «движка» на 16 клапанов используется двухвальная ГРМ типа DOHC как показано на картинке ниже.Строение двигателей ВАЗ

Далее можете видеть боковой разрез двигателяБоковой разрез двигателя

Как видите, в 16-ти клапанном двигателе используется два распределяющих вала, а в остальном, система не сильно отличается от 8-ми клапанной версии.

А теперь немного о новшестве в ВАЗ 2112, где вместо карбюратора используется инжектор . Бензиновые двигатели имеют либо топливный инжектор, либо оснащаются карбюратором. Эти два агрегата выполняют одну и ту же функцию – формируют горючую смесь для её подачи в двигатель. Но чем же они отличаются? Отличия карбюратора от инжектора:

  1. В карбюраторе горючая смесь засасывается в двигатель, а в инжекторе поступает в цилиндры мотора путем впрыска.
  2. Карбюратор отличается нестабильностью, в то время как инжектор обеспечивает эффективную работу двигателя.
  3. Работа инжектора не зависит от погодных условий. Карбюратор же в сильные морозы замерзает.
  4. Инжекторный двигатель легче набирает обороты по сравнению с карбюраторным.
  5. Инжектор более привередлив к качеству топлива.

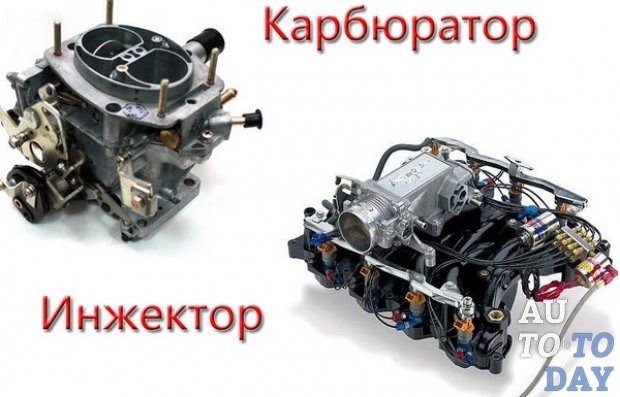

Карбюратор и инжектор

Как отрегулировать клапана на ВАЗ 2110, 2111, 2112

Как уже говорилось выше, клапана можно отрегулировать самостоятельно. В данном разделе мы рассмотрим требуемые для работы инструменты инструменты, а также приведем пошаговую инструкцию всех действий.

Инструменты для замены

Для замены и регулировки клапанов на ВАЗ 2110, 2111 и 2112 вам потребуются следующие инструменты:

  • Накидной ключ на 10 мм;
  • Крестовые и шлицевые отвёртки;
  • Набор спец. щупов для контроля зазора;
  • Приспособление для утопления и фиксирования толкателей;
  • Длинногубцы;
  • Пинцет;
  • Шило;
  • Регулировочные шайбы (набор).

Пошаговая инструкция регулировки

Важно! Настройку клапанов на ВАЗе, можно проводить ТОЛЬКО на «холодном» двигателе. После нагревания деталей, зазоры между ними будут изменять свои параметры.
Перейдём к процессу пошагового ремонта (или правильнее сказать - регулировки) двигателя ВАЗ 2110, 2111 и 2112 на 8 клапанов своими руками.

  1. Прежде всего, вам нужно отсоединить наконечник троса дросселя от кронштейна, который находится на клапанной крышке. Снять сам кронштейн.
  2. Отсоединить шланги вентиляции картера от клапанной крышки. Чтобы это сделать, необходимо ослабить хомуты крепления шлангов.
  3. Снять клапанную крышку вместе с прокладкой, предварительно отвернув гайки крепления (используется ключ на 10 мм).
  4. Снять переднюю крышку, которая защищает ремень привода газораспределительного механизма.
  5. Провернуть коленвал двигателя до совпадения меток на крышке и шкиве ГРМ.
  6. Провернуть коленчатый вал так, чтобы шкив распределительного вала провернулся на два с половиной - три зуба (40-50°).
  7. С помощью набора щупов проверить зазоры на первом и третьем кулачках распредвала ( если величина зазора будет отличаться от стандартной, то нужно начать регулировку, закрепив на шпильках рейку).
  8. Надавить на рычаг и с помощью приспособления утопить толкатель. Потом установить фиксатор.
  9. Поднять вверх рычаг.
  10. При помощи шила и пинцета вытащить регулировочную шайбу.
  11. Подобрать регулировочную шайбу нужной толщины. Установить ее и убрать фиксатор.
  12. Дальше нужно убедиться в том, что зазор получился нужного размера.
  13. Проверить зазор на оставшихся кулачках (провернуть коленчатый вал от исходного положения на 230° (пятый и второй кулачки); 400° (восьмой и шестой); 580° (четвёртый и седьмой).

Данная инструкция подходит для регулировки клапанов на 2110, 11 и 12.

Что делать если гнет клапана

Многие владельцы ВАЗов сталкивались с проблемой погнутых клапанов на своих автомобилях. Хотя те, кто с этим лично не встречался, но слышал от знакомых или друзей, также интересуются, из-за чего происходит подобная неприятность и не случится ли это с их «движком». Так на каком же двигателе ВАЗ 2110 гнет клапана? Клапана гнёт на 16-ти клапанном двигателе, что обусловлено его конструкцией.

Важно! Исключением являются двигатели с объёмом 1.6 л на 16 клапанов, в которых были сделаны выемки в поршнях.

16-клапанный двигатель Происходит это из-за обрыва ремня газораспределительной системы. Впоследствии загибается «тарелка» или ножка впускного/выпускного клапанов. От подобной проблемы застрахованы моторы, в поршнях которых есть выемки, специально созданные на случай обрыва ремня. Чтобы не случалось подобных инцидентов, нужно чаще осматривать ремень на предмет износа. Если ремень износился, то менять нужно не только его, но и ролик натяжителя, ведь достаточно часто, из-за неисправного ролика, ремень изнашивается в разы быстрее.

К чему может привести неправильная регулировка клапанов

Немного выше мы уже рассмотрели поэтапный процесс регулировки клапанов своими руками. Но что же произойдет, если все же вы сделаете это неправильно? Неправильный порядок регулировки клапанов ВАЗ 2110 может привести к следующим последствиям:

  • нарушению тепловых зазоров клапанов;
  • износу подшипников распределительного вала;
  • снижению упругости и поломке пружин клапанов;
  • зависанию клапанов;
  • износу и удлинению ремня привода распределительного вала;
  • износу зубчатого шкива привода распределительного вала;
  • износу маслоотражающих колпачков, стержней клапанов, направляющих втулок;
  • нагару на клапанах.

Клапана Это происходит, чаще всего, из-за выработки установленного ресурса двигателя и, в результате, износа конструктивных элементов, а также из-за нарушения правил использования мотора, в том числе: использования загрязнённого масла, применения бензина с высоким содержанием смол на стержнях клапана и продолжительная работа мотора на предельных оборотах. Самая серьёзная неисправность данного механизма (газораспределительного) - зависание клапанов, что может привести к серьёзным поломкам мотора. Это может происходить из-за ослабления или поломки пружин клапанов.

Мы рассмотрели «движки» ВАЗ на 8 и 16 клапанов. Также выяснили преимущества инжектора над карбюратором, привели некоторые рекомендации касательно регулировки (замены) клапанов, как на восьми клапанных версиях мотора, так и на 16-ти клапанных. Мы узнали, почему стучат клапана ВАЗ 2110, причины быстрого износа клапанов и установили примерную периодичность проверки. В заключении хотелось бы сказать следующее: «Берегите свою машину и не забывайте вовремя заглядывать под капот. Любая поломка на начальной стадии решается малыми растратами».
