Почему появляется масло в трамблере, что делать, чтобы это устранить?

20 Июля 2016

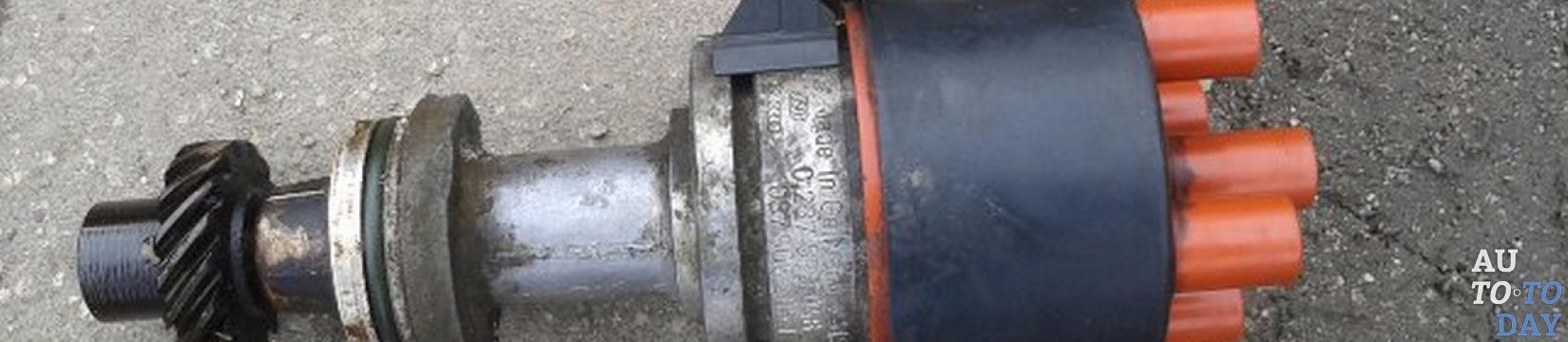

Трамблер Автомобильный двигатель – достаточно сложное устройство, и для его полноценного функционирования необходима слаженность всех деталей и механизмов. Так, к примеру, одним из важных элементов бензиновых агрегатов является прерыватель-распределитель или просто – трамблер.

Назначение трамблера и его конструкция

Не секрет, что нормальная работа силовой установки напрямую зависит от своевременного образования искры. Трамблер – это как раз тот важный элемент, который отвечает за ее появление в нужный момент, то есть тогда, когда поршень достиг ВМТ. Проще говоря, без прерывателя-распределителя большинство бензиновых ДВС не смогут работать.

Если оценивать роль трамблера в работе зажигания, то стоит отметить, что он:

- провоцирует появление искры посредством разрыва контактов прерывателя (в современных моделях транспортных средств для этого применяется датчик Холла);

- направляет высокое напряжение, сформированное в катушке зажигания, на нужную свечу;

- меняет начало момента образования искры в соответствии с режимом движения и используемым топливом (для этого устанавливаются вакуумный и центробежный регуляторы);

- отвечает за накопление и разряд энергии в бобине.

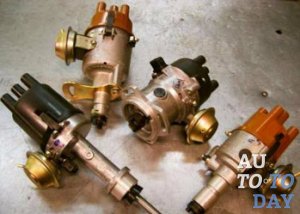

Трамблеры

Следует отметить, что трамблер в контактной и бесконтактной системе зажигания несколько отличается. Так, если в первом варианте присутствуют контакты (отсюда и название), то во втором – их заменяют датчики. Общие характеристики систем практически идентичны.

К основным составляющим элементам устройства относят:

привод распределителя (ротор, который представлен в виде шлицевого валика, входящего в сцепление с шестерней распредвала или специального промвала, что зависит от устройства силового агрегата);

катушку зажигания с двойной обмоткой;

прерыватель – содержит в себе кулачковую муфту, группу контактов и центробежную муфту;

распределитель – представлен в виде бегунка, прикрепленного на валу привода сцепления, который вращается вместе с ним;

крышку трамблера (именно от нее к каждой из свечей отходят высоковольтные провода).

Кроме того, неотъемлемыми составляющими устройства трамблера (в частности, и на автомобилях группы ВАЗ) выступают вакуумный регулятор опережения зажигания и конденсатор, использующийся для забора определенной части заряда, что ограждает контакты от быстрого оплавления из-за воздействия высокого напряжения. Исходя из вида трамблера, в его нижней части, которая связана с приводным валиком, может устанавливаться октан-корректор, регулирующий скорость вращения согласно определенному типу бензина, то есть его октановое число. В старых версиях устройства данный показатель регулируется вручную.

Почему масло попадает в трамблер?

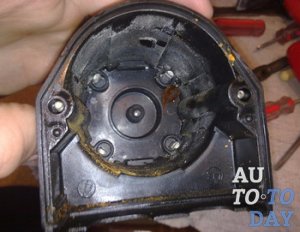

Масло в трамблере Наиболее распространенными причинами попадания масла в трамблер автомобилей семейства ВАЗ является засорение отверстия в основании карбюраторного механизма (предназначено для вентиляции картера) и изношенность сальника. Чтобы устранить указанные неприятности, в первом случае достаточно прочистить отверстие (лучше с помощью специалистов СТО), а для решения второй проблемы придется заменить проблемный сальник. Самостоятельно выполнить указанную задачу сможет каждый автолюбитель, но лучше, все-таки, обратиться к специалистам.

Ремонт трамблера, пошаговая инструкция

Самостоятельный ремонт трамблера в собственном гараже предусматривает выполнение ряда последовательных действий. На начальном этапе распределитель снимают с автомобиля и демонтируют крышку устройства. Для выполнения этого задания необходимо открутить два болта крепления и снять бегунок (просто аккуратно потяните вверх). Надо сказать, что техническое состояние демонтированной детали может быть совершенно разным.

К примеру, бегунок с трещинами, следами обгорания или существенными проявлениями коррозии (либо износа) наружного контакта необходимо обязательно заменить. Более того, он должен быть хорошо зафиксирован на валике, в чем поможет пружина, изготовленная в виде металлической пластины. Деталь со сломанной или ослабленной пружиной также нуждается в замене. Бегунок придется заменить и в том случае, если сопротивление на резисторе не составляет 1 кОм (измерения проводятся при помощи омметра).

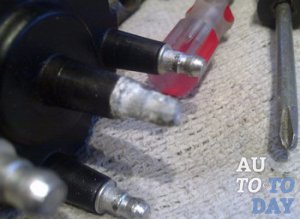

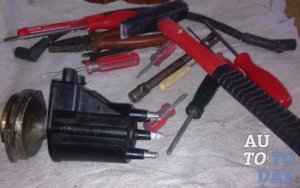

Инструменты для ремонта трамблера На следующем этапе ремонтных работ следует снять защитный экран, а затем отвернуть винт, который крепит клемму проводов низкого напряжения. Таким образом, вы сможете извлечь ее из корпуса распределителя зажигания (вооружившись отверткой, необходимо разжать лопатки держателя и просто вытащить зажатые в нем провода).

Дальше, следует открутить несколько болтов крепления опорной пластины (на ней расположен датчик Холла), а затем убрать стопорное кольцо. Чтобы снять вакуум-корректор, вам необходимо открутить крепежные винты и с помощью отвертки снять тягу элемента со штифта опорной пластины. Выполнив указанные действия, можно переходить к демонтажу самого вакуум-корректора.

Снять опорную пластину поможет все та же отвертка, которой нужно просто приподнять ее, выводя из положения фиксации. Обнаружив задиры или существенный видимый износ втулки, придется ее заменить.

Следующий шаг на пути к успешному завершению ремонта трамблера – это снятие стопорного кольца с распределительного валика с последующим демонтажом упорной шайбы. Следом за ними извлекается и пружинное кольцо, которое удерживает штифт фиксации муфты. Если кольцо оказалось порванным или растянутым – его также нужно менять.

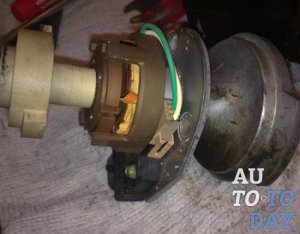

Ремонт трамблера Теперь, с помощью подходящего бородка, выбивают и штифт крепления муфты, после чего она, вместе с регулировочными шайбами, снимается с привода распределителя. Если у муфты сильно износились шипы или другие контактные элементы – ее также меняют.

Выполнив все вышеописанные действия, аккуратно извлеките валик и установленный на нем центробежный регулятор. Также не забудьте оценить состояние втулок, хорошо осмотрев их с обеих сторон корпуса распределителя. При обнаружении задир или сильного износа, необходимо заменить корпус вместе со втулками.

Используя отвертку, демонтируйте со стоек и две пружины грузиков центробежного регулятора, а чтобы не возникло сложностей с их обратной установкой – пометьте стойку, на которой крепится меньшая пружина. После этого снимите ведомую пластину центробежного регулятора (что подразумевает и демонтаж закрепленного на ней экрана) и оцените работоспособность центробежного регулятора (грузики должны свободно проворачиваться на своих осях, в противном случае придется демонтировать стопорные кольца крепления грузиков).

Оба грузика демонтируются с соответствующих осей, а их отверстия хорошо прочищаются и смазываются пластичной смазкой. Также может возникнуть необходимость в замене валика. Если ремонт трамблера на представителе ВАЗовской группы потребует замены датчика Холла, тогда вам нужно открутить два крепежных винта и просто снять его с опорной пластины. На некоторых распределителях указанное устройство крепится к опорной пластине при помощи неразборных заклепок, поэтому более целесообразным вариантом решения проблемы неисправности датчика будет его замена в сборе с опорной пластиной.

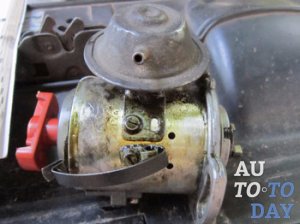

Ремонт трамблера Перед обратной сборкой не забудьте хорошенько очистить крышку трамблера, протерев ее снаружи и внутри. Так вам будет лучше видно все повреждения: трещины, следы пробоя (а они практически невидимы), сильно изношенные контакты и сколы. Работоспособный контактный уголок должен свободно передвигаться внутри крышки, а если на нем присутствуют какие-либо повреждения, а пружина сломалась или потеряла упругость, тогда его необходимо будет заменить.

Сборка распределителя (трамблера) выполняется в обратной последовательности, причем валик и втулки необходимо заблаговременно смазать тонким слоем моторной жидкой смазки. Перед монтажом муфты, надо установить бегунок, причем его наружный контакт должен быть повернут в сторону соответствующего контакта первого цилиндра, расположенного в крышке.

Интересный факт! Конструкция трамблера оставалось практически неизменной на протяжении более ста лет (изобретение увидело мир в 1912 году благодаря стараниям американского изобретателя и предпринимателя Чарльза Кеттеринга).

Трамблер, нюансы сборки

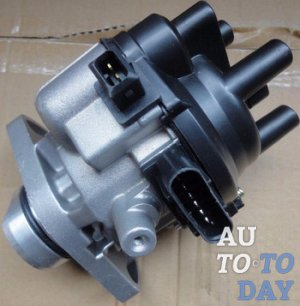

Трамблер Для обеспечения нормальной работы прерыватель-распределителя необходимо придерживаться определенных правил сборки устройства. В частности, при установке муфты очень важно точно выставить бегунок, направив внешний контакт в сторону клеммы первого цилиндра, а муфта должна разместиться таким образом, чтобы шипы совпали с прорезями распредвала. Кроме того, внимательно и аккуратно совмещайте все метки, которые наносились при демонтаже элементов трамблера, а в завершение не забудьте проверить момент зажигания. Имея представления о том, что такое ремонт автомобиля, и какую роль в его работе играет трамблер, вы сможете самостоятельно выполнить все требуемые действия. Главное быть внимательным и не спешить.

Регулировка зажигания, некоторые моменты

Если при обратной сборке вы случайно забыли о нанесенных ранее метках или же провернули вал вниз (естественно, в таком случае поршень уйдет из верхней мертвой точки), то повторная настройка зажигания заберет у вас достаточно много времени. Поэтому, прежде чем приступить к сборке, необходимо правильно выполнить регулировку угла опережения зажигания на холостом ходу и еще раз проверить его. Нормальная величина настраиваемого угла от 0 до 1 градуса (считая от ВМТ). Если же не учесть этот момент и неправильно выставить зажигание, тогда двигатель будет перегреваться, а его мощность упадет. К тому же, существует риск детонации, что приведет к разрушению колец на цилиндрах и повышенному расходу топлива.

Обратите внимание! Число оборотов мотора транспортного средства должно соответствовать 820-900 об/мин.

Регулировка выполняется согласно шкале, размещенной в специальном люке (резиновая заглушка должна быть снята) и по заводской метке, нанесенной на маховик. После этого производится сама процедура настройки.

А знаете ли вы? Слово «трамблер» происходит от английского термина «tremble», что в переводе означает «дрожать», или проще говоря – «вибрировать». Именно так вели себя молоточки первых электрических прерывателей при замыкании контактов. Также существует теория, что данное понятие позаимствовано из французского языка, где «trembleur» – это вибратор или прерыватель.
