Многие автолюбители с большим удовольствием совершенствуют конструкцию своего «железного коня», меняя его отдельные системы и детали на более совершенные. Так, нередко дело доходит и до устаревших тормозов с барабанными колодками, которые совсем не отличаются надежностью и выносливостью. В таком случае вместо них зачастую устанавливаются дисковые тормоза, которые способны работать только на гидравлическом стояночном тормозе. Поэтому, если на задний привод авто устанавливаются новые тормоза, не остается ничего другого как установка и нового стояночного тормоза. К счастью, его можно изготовить и своими руками. Как? Об этом читайте далее.
1. Зачем нужен гидравлический ручник?
Как мы уже успели рассказать в нашем небольшом вступлении, необходимость в установке гидравлического ручника возникает в тех случаях, когда на задний привод автомобиля устанавливаются новые дисковые тормоза. Но сначала поговорим о том, какими преимуществами обладают непосредственно дисковые тормоза и зачем их устанавливать вместо привычных барабанных:
2. Дисковые тормоза позволяют в несколько раз сократить длину тормозного пути автомобиля, что автоматически делает движение на автомобиле более безопасным.
3. Конструкция дисковых тормозов намного легче и занимает меньше места.
Основной недостаток, который сопровождает установку дисковых тормозов на автомобили «старого» типа, – это сложность в правильном распределении тормозного усилия на все оси. Для этого мастера еще пару лет назад придумали двухконтурный вариант оси, где каждый контур соединяет между собой левое и правое колесо передней и задней подвески. При этом регулятор такой тормозной системы обязательно должен быть установлен после главного тормозного цилиндра, но перед приводом гидравлического ручника. В таком случае тормоза будут работать самым лучшим образом.
Какая же роль гидравлического ручника во всем этом тюнинге тормозной системы? На самом деле, очень важная, ведь если не использовать двухконтурную схему установки и гидравлический ручник, к задней подвеске автомобиля необходимо будет проводить дополнительные контуры и крепить на левую и правую стороны подвески по два суппорта. Все это требует массу дополнительных усилий, избежать которых можно при помощи установки гидравлического ручника, в результате чего:
1. Тормозное усилие будет равномерно распределяться между правым и левым колесом задней подвески вашего автомобиля.
2. На задние колеса будет передаваться более интенсивное усилие.
3. Поскольку магистрали тормозной системы сместятся в сторону вакуумного усилителя, передние тормоза автомобиля обретут более высокую мощность.
Единственный минус такой системы – если вдруг откажет тормозной контур передних колес, торможение автомобиля уже не будет таким интенсивным. Но при этом тормозная система все равно будет работать, что также немаловажно, тем более что на автомобиле будет установлен гидравлический ручник, благодаря которому автомобиль сможет остановиться буквально на месте, и можно будет избежать аварийной ситуации. Тем более что сделать такое устройство можно и самостоятельно, хотя вначале необходимо более детально разобраться в том, что он из себя представляет и как функционирует.
2. Как работает гидравлический ручник?
Встретить стояночный тормоз с гидравлическим приводом можно практически на всех современных автомобилях, поэтому владельцы машин, которые были выпущены еще лет 15-20 назад, могут быть даже не знакомы с его конструкцией. Хотя в целом это достаточно простое устройство, которое при этом отличается очень высокой надежностью. В его конструкции практически нет сложных или быстро изнашиваемых деталей, благодаря чему такое гидравлическое устройство устанавливается одновременно с наиболее совершенными электронными системами.

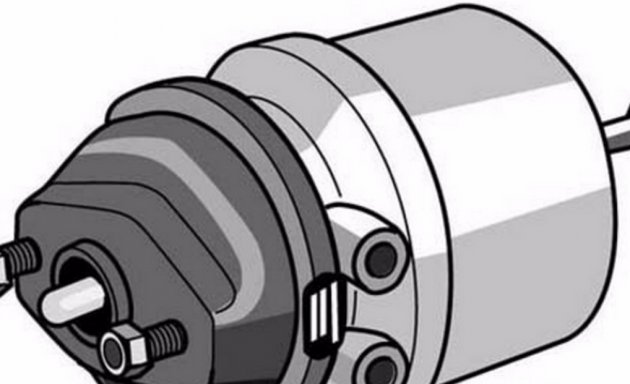

Вместо тормозного троса на гидравлическом ручнике используется гидравлический цилиндр, хотя блокировочная кнопка и храповой механизм остаются теми же, что и на обычном механичном стояночном тормозе. Благодаря этому давление на тормозном контуре задней подвески автомобиля можно создавать не только одновременно с передним контуром, но и посредством активации ручника.
Основным преимуществом использования гидравлического ручника является простота его обслуживания, а также отсутствие необходимости использовать уравнитель усилий для задних колес. Во всех точках тормозного контура обеспечивается одинаковое усилие.
Но есть у такого ручника и свой недостаток. Если механический стояночный тормоз может работать абсолютно независимо от работоспособности тормозной системы, то гидравлический приходит в неисправность одновременно с тем, как из контура вытекает жидкость.
3. Как сделать гидравлический ручник своими руками?
Такой вариант изготовления гидравлического ручника является наиболее экономичным и не потребует от вас большого количества усилий. Так что, если вы перед этим установили дисковые тормоза на свой автомобиль, можете приступать к самостоятельному созданию этого устройства, предварительно подготовив необходимые инструменты и комплектующие:
- гидравлический цилиндр сцепления, который используется на автомобилях Хонда.
- специальный тройник, который устанавливается на шланги тормозной магистрали.
- металлические тормозные трубки (понадобится примерно 5 штук).
- регулятор тормозной системы (можно взять самый распространенный от автомобиля ВАЗ).
- тормозной шланг.
- медные шайбы (подготовьте как минимум 10 штук).
- тормозная жидкость, которую необходимо будет залить в установленную тормозную магистраль. Ее количество будет корректироваться особенностями автомобиля, но обычно необходимо около 4 литров.
- заглушка для магистрали.
- вся необходимая для рукоятки ручного тормоза оснастка, которая обычно продается одним комплектом.
- хомуты из пластика.
- скрутка.
После того как все материалы будут подготовлены, можно смело приступать к поэтапному выполнению задачи по созданию и установке гидравлического ручника:
1. Чтобы работать было максимально удобно, вам необходимо будет немного разобрать салон автомобиля. Благодаря этому вы получите доступ к его основным системам и механизмам, в том числе и к тормозам – как основному, так и стояночному.
2. Отыщите инструкцию от своего автомобиля (печатную или в интернете) и детально изучите то, как устроена его тормозная система и где именно проходят ее основные магистрали. Если перед этим вы самостоятельно занимались установкой новых дисковых тормозов, то необходимость в подобном отпадет сама собой.
3. Отыщите магистраль тормозов заднего привода автомобиля, которую необходимо проложить через салон автомобиля. Для этого используйте технические отверстия, через которые проходит трос спидометра. Дойдя до моторного отсека, действуйте максимально осторожно, чтобы не повредить расположенные в нем детали.
4. Для того чтобы установить и подключить гидравлический ручник, все шланги магистралей обязательно должны быть подсоединены к главному тормозному цилиндру. Кроме того, при помощи скрутки необходимо будет увеличить длину магистрали, подсоединив к ней всего одну металлическую трубку. Она устанавливается кратковременно, чтобы потом на ее место можно было вмонтировать регулятор тормозной системы.

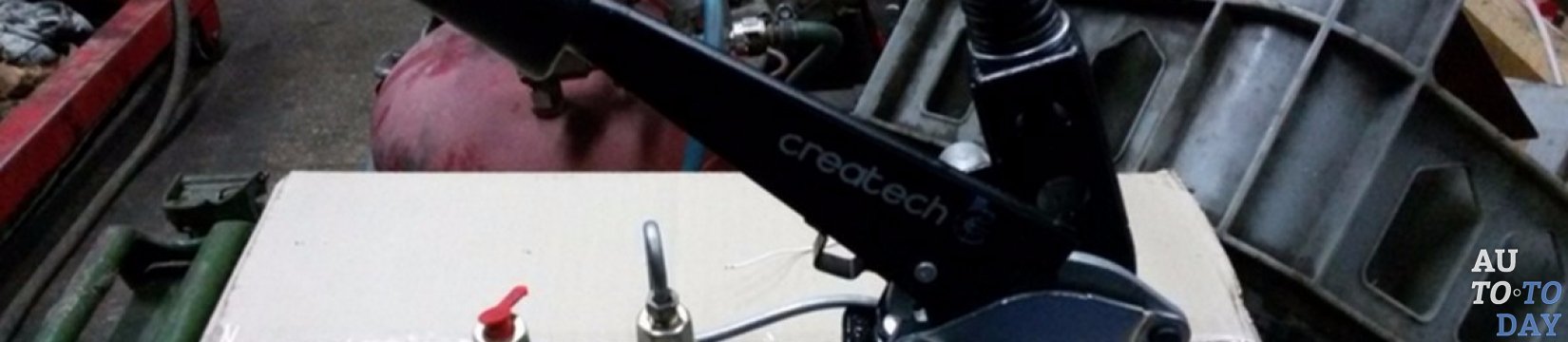

5. Используя старую рукоятку ручника,оборудуйте ее специальной оснасткой и установите на прежнее место. После этого подсоедините тормозную трубку к входному патрубку гидравлического цилиндра, благодаря которой в цилиндр будет заливаться тормозная жидкость. От выходного патрубка цилиндра должен выходить шланг, по которому тормозная жидкость будет доставляться к заднему контуру тормозной системы.
6. Непосредственно над задней осью в кузове автомобиля необходимо сделать три технических отверстия (если они уже есть на вашей машине, задача для вас несколько упростится). Очень важно, чтобы диаметр этих отверстий полностью соответствовал диаметру шлангов с тормозной жидкостью.
7. В полученное отверстие необходимо протянуть шланг, который идет от главного тормозного цилиндра к задней магистрали. При этом на сам шланг очень важно надеть специальное защитное кольцо, которое предотвратит его трение о кузов автомобиля.
8. Теперь уже непосредственно под кузовом автомобиля необходимо подсоединить к протянутому шлангу тройник, к которому нужно подключить все остальные шланги тормозной системы, предварительно протянутые через отверстия в кузове автомобиля (не забудьте использовать кольцо для предотвращения трения). Тройник также не должен висеть в воздухе. Его необходимо надежно закрепить при помощи хомутов из пластика. Не забудьте также загерметизировать соединения.
Ну и в завершение не забудьте залить тормозную жидкость в проложенную по кузову автомобиля магистраль. Внимательно проследите за тем, чтобы в нее не попал воздух, поскольку его наличие может существенно снизить работоспособность тормозов. После этого можно смело отправляться на свободный участок дороги и испытывать новые тормоза, в том числе и гидравлический ручник.
