Изучаем принцип работы энергоаккумулятора

32265

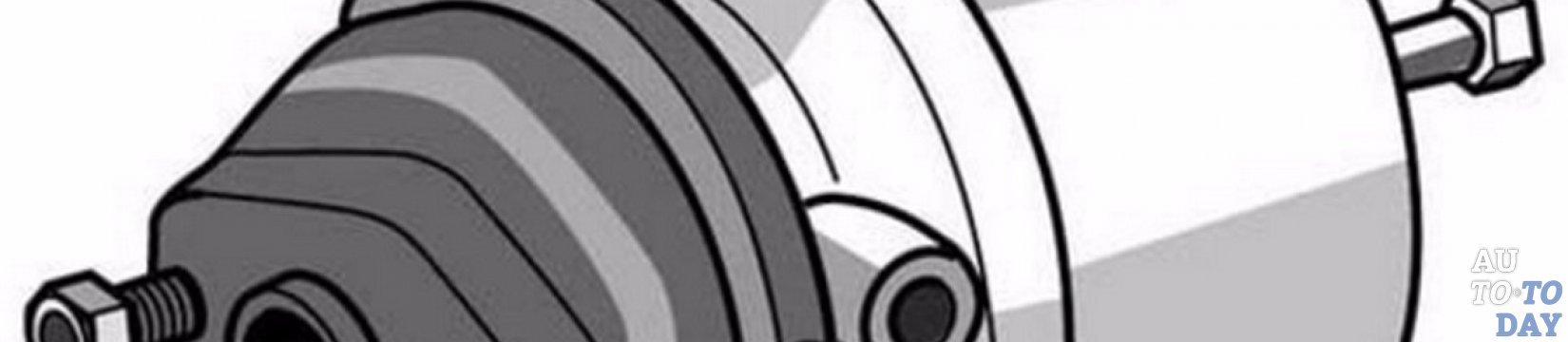

Энергоаккумулятор Исправность тормозной системы автомобиля (в том числе и грузового) – это залог его безопасной эксплуатации, ведь в противном случае транспортное средство становится неуправляемым. Одним из самых ответственных и важных элементов тормозной системы любого грузовика с пневматическим приводом есть энергоаккумулятор. С устройством и конструкцией данной детали в основном знакомы дальнобойщики, а остальные водители, как правило, ничего о ней не знают. Вот как раз для них мы и попытаемся пролить свет на этот вопрос.

1. Что такое энергоаккумулятор?

Итак, энергоаккумулятор – это составляющая часть привода стояночной или вспомогательной тормозной (пневматической) системы грузовых автомобилей и автобусов. Он предназначается для управления работой тормозных колодок путем давления, создаваемого в пневмосистеме рабочего контура или посредством воздействия пружины при работе в условиях режима стояночной системы.

Энергоаккумулятор на грузовик На подавляющем большинстве современных грузовиков устанавливаются тормозные камеры с пружинным энергоаккумулятором, обладающим классической конструкцией, разработанной еще в 50-х годах ХХ столетия. Этот тип строения, в сравнении с другими, принято считать наиболее надежным и долговечным, каким он себя и зарекомендовал. Однако, опыт эксплуатации таких устройств в тяжелых условиях, выявил характерные слабые стороны подобных механизмов: низкую коррозийную стойкость, слабую защищенность внутреннего пространства от попадания влаги и грязи, низкий уровень износостойкости уплотнителя. Все эти факторы отрицательно сказываются на рабочей стабильности описанного агрегата и могут привести к полному его рабочему отказу.

Данный узел занимается накоплением энергии сжатой пружины, а в случае необходимости освобождает ее. Как правило, энергоаккумулятор монтируется на тормозную камеру и состоит из силовой пружины, корпуса, поршня, толкателя и винта-оси. Пружина может «развивать» усилие в 1-2 тонны, после чего посредством поршня и толкателя оказывает давление на шток привода тормозов. В момент, когда из подпоршневого пространства, при помощи крана управления «ручником», выходит сжатый воздух, который и удерживает пружину в сжатом состоянии, включается стояночный тормоз. Как только он сработал, сжатый воздух начинает поступать в подпоршневое пространство.

Винт-ось предназначен для «ручного» отключения тормоза, которое выполняется через сжатие пружины стандартным, накидным ключом. Иногда такая необходимость может возникать при транспортировке машины, особенно если в ресивере, из-за неисправности мотора или компрессора, а также в случае утраты герметичности пневмосистемы, отсутствует сжатый воздух.

2. Принцип работы энергоаккумулятора

Энергоаккумулятор Когда срабатывает рабочая тормозная система, сжатый воздух начинает поступать в наддиафрагменную полость. В свою очередь, прогибаясь от давления, диафрагма воздействует на диск, перемещает шток и поворачивает регулировочный рычаг с разжимным кулачком механизма торможения. Процесс торможения средних и задних колес проходит по тому же сценарию, что и торможение передних. В момент включения стояночного тормоза воздух, находящийся под поршнем энергоаккумулятора, выходит из-под него, пружина разжимается и поршень смещается вправо. Затем, посредством диафрагмы, толкатель начинает оказывать свое воздействие на шток, который, в свою очередь, перемещается и поворачивает регулировочный рычаг.

В результате выполнения всех действий автомобиль затормаживается. Когда же стояночная тормозная система выключается, сжатый воздух подается под поршень устройства, который, смещаясь влево, сжимает пружину и позволяет штоку тормозной камеры вернуться в изначальное положение. Конечно, тут не обходится без влияния возвратной пружины энергоаккумулятора.

В случае аварийного торможения транспортного средства, когда нет возможности применить систему аварийного оттормаживания, нужно вывернуть винты соответствующего устройства, которое отвечает за выполнение указанной задачи.

3. Установка энергоаккумулятора

Энергоаккумулятор Тормозные камеры, вместе с пружинным энергоаккумулятором, монтируются на кронштейны разжимных кулаков и крепятся к ним посредством двух гаек, навинченных на болты крепления камер. Зона крепления камер должна предоставлять достаточно места для подсоединения шлангов и трубопроводов, которые подводят сжатый воздух, а также для удобства регулирования камер и их монтажа или демонтажа. Обратите внимание! В процессе эксплуатации устройства необходимо периодически проверять надежность крепления камер к кронштейнам – момент затяжки гаек крепления всегда должен находиться в пределах 18-21 кгс-м.

Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:

1) Сначала необходимо снять тормозные камеры и установить энергоаккумуляторы на предназначенные для них места;

2) Тормозные шланги для подачи воздуха над диафрагмой подключаются к соответствующим выходам устройства;

3) Теперь необходимо установить и запитать рессивер. С него подают воздух на ускорительный клапан и на ручку «ручника», а с нее тянут трубку на ускорительный клапан в верхнюю часть;

4) Дальше остается только подать воздух в верхнюю часть энергоаккумулятора, туда, где размещены пружины.

Энергоаккумуляторы Существует несколько рекомендаций, касающихся сборки описанного аппарата. Во-первых, процесс сборки должен выполняться в таких условиях, которые бы исключали возможность попадания на детали стружки, абразивной пыли и прочих агрессивных загрязняющих веществ. Также помните о надписи на фланце, которая гласит, что пружина напряжена. Во-вторых, все трущиеся детали следует смазать тонким слоем специально подобранной смазки (например, ЦИАТИМ-221). В-третьих, особую осторожность стоит проявлять при сборке резиновых деталей, так как есть вероятность их повреждения.

Если на них присутствуют порезы, риски или другие дефекты, поврежденный элемент нужно сразу заменить. В-четвертых, подключать камеру следует в соответствии с инструкцией, приведенной в технической документации конкретного транспортного средства, причем винт оттормаживания должен быть закручен до упора. После того как механизм собран и установлен на свое место, к нему трижды подают и выпускают воздух, находящийся под давлением.

4. Выбор энергоаккумулятора

Существует достаточно большой выбор энергоаккумуляторов, среди которых выделяют устройства с разными параметрами (16/24, 20/20, 20/24, 24/30), агрегаты, предназначенные для прицепов, обладающих осями BPW, SAF, ROR и для полуприцепов - Koegel, Schmitz, Krone, Fruehauf, оборудованных дисковыми и барабанными тормозами. Энергоаккумулятор, как и тормозную камеру, можно устанавливать на грузовые транспортные средства марок SCANIA, MAN, DAF, Mercedes, IVECO, RENAULT, КАМАЗ и МАЗ. Многие водители практикуют установку энергоаккумуляторов, к примеру, предназначенных для МАЗов, на машины типа КАМАЗ, или наоборот: с КАМАЗА на МАЗ.

Энергоаккумулятор Подобные действия можно оправдать лишь отчасти, если, например, нужно как-то доехать в определенное место, а родной агрегат вышел из строя. Правда, на эту тему можно спорить бесконечно: одни утверждают, что параметры у них общие, а значит, и нет никакой проблемы, в то время как другие вспоминают об изменении штатной конструкции автомобиля, чего, исходя из правил ПДД, ни в коем случае нельзя делать. В общем, лучше всего, когда все находится на своих местах, тогда и лишних проблем не будет, и в выборе энергоаккумулятора Вы не ошибетесь.
