Стоит ли браться за замену коленвала?

3072

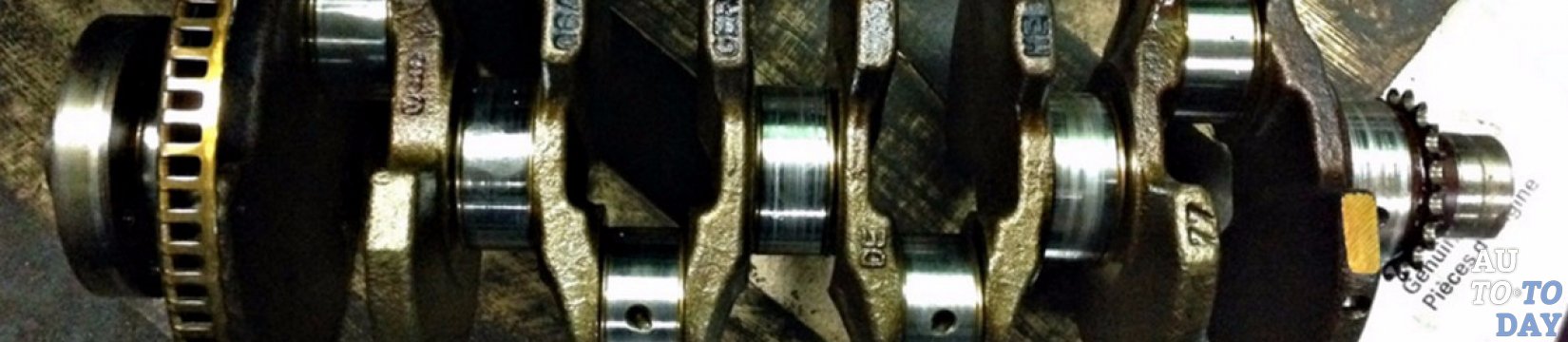

Коленвал Двигатель внутреннего сгорания не зря считается наиболее важным и значимым элементом автомобиля, ведь от качества его комплектующих и сборки системных узлов и агрегатов зависит всё, что касается его управления и мощности. Своевременный ремонт как мотора в целом, так и его составляющих влияет на срок его службы, безопасность и комфортабельность передвижения. Без сомнений, корректная работа силового агрегата повышает его эксплуатационные характеристики, а также срок службы всех элементов ходовой части автомобиля.

Конструктивным элементом двигателя внутреннего сгорания является коленчатый вал, выполняющий роль оси. Этот механизм передаёт вращательный момент от двигателя прямо на трансмиссию, выдерживая при этом чрезвычайные нагрузки. В таких условиях через определённое время некоторые составляющие коленчатого вала, такие как сальники и подшипники, изнашиваются, а также происходит увеличение зазоров между узловыми элементами. Всё это не только способствует возникновению шумов и утечки масла, но и приводит к значительному понижению мощности. А ведь это очень неприятное явление для автомобилей.

Частые неисправности коленвала

Как вы уже знаете, коленвал – самая ответственная и самая загруженная деталь силового агрегата, которая при всём этом и самая дорогостоящая. Коленчатый вал работает в условиях просто «адского» труда. Он выдерживает ударные и динамические нагрузки, силу трения, неравномерные моменты, колебательное кручение и вибрации, экстремальные температуры и статические нагрузки от близко расположенных деталей. Именно коленвал «отдувается» за все огрехи заводской сборки силового агрегата.

В первую очередь, на ресурсе коленчатого вала пагубно отобразятся геометрические дефекты блока цилиндров и шатунов. Но не будем заострять внимание на таких высоких требованиях к данной детали, ведь коленвал, собранный качественно, в грамотно сконструированном двигателе пройдёт не одну сотню тысяч километров без каких-либо огрехов.

Коленвал Когда вы будете приобретать коленчатый вал перед сборкой силового агрегата своего автомобиля, на вас ложится обязанность полной его проверки перед монтажом в двигатель внутреннего сгорания. Осуществить это возможно на ремонтном предприятии, на заводе либо шлифовальной мастерской. Даже совершенно новый коленчатый всё равно придётся перед установкой проверить. Но всё же, среди новых коленвалов дефекты встречаются гораздо реже, чем среди ремонтных – практически доказано.

Большинство проблем, встречающихся среди коленчатых валов – типичные:

1. Шейки коленчатого вала слишком быстро изнашиваются

Наиболее часто это связано с проблемами блока. Чтобы убедиться в наличии данной неполадки, необходимо обязательно продиагностировать геометрию посадочных мест блока под подшипники. В данном случае может возникнуть разбалтывание коленчатого вала в постелях блока. Это приводит к значительному увеличению нагрузок и скорейшему износу.

Вторая причина, которая стала наиболее актуальной в последнее время – это некачественные материалы, из которых изготовлены составляющие части коленчатого вала. Рынок заполнен огромным количеством коленвалов импортного производства, которые подкупают своей стоимостью. Но среди них присутствуют и вполне хорошо зарекомендовавшие себя качественные изделия от известных марок-производителей. Хотя, смотря правде в глаза, подделок там гораздо больше. Порой конечные потребители запутываются в своём выборе. При использовании чугуна высокой прочности, ресурс коленвала практически не колеблется. Но если производители решают экономить на материале, используя мягкий серый чугун или сталь, которая не закалена высокочастотными токами, тогда ресурс коленчатого вала значительно сокращается, как и ремонтные периоды.

2. Задиры шеек коленвала

Коленвал Как правило, на появление задиров на поверхности шеек коленчатого вала влияет плохое состояние смазочной системы двигателя. Тут появляется большое количество различных факторов: моторное масло низкого качества, нарушение сроков его замены, зашлаковывание масляного фильтра, слабое давление в системе. Задиры также образовываются из-за проблем с охлаждением силового агрегата или нарушением его температурного режима, ведь слишком высокие температуры способствуют разжижению масла. Изношенные поршневые кольца пропускают частички топлива или продукты сгорания в масло, что также меняет его структуру.

В таком случае необходимо отшлифовать коленчатый вал и заменить вкладыши. Следует проверить и систему смазки, и охладительную систему, и систему питания мотора, заменить фильтры, провести проверку масляных каналов и поменять кольца поршней по необходимости. В таком случае наиболее финансово выгодно будет провести полный капитальный ремонт силового агрегата вместо выполнения большого перечня работ.

3. Поверхности под полукольца осевого смещения коленчатого вала слишком быстро изнашиваются

Такая проблема встречается гораздо реже вышеуказанных. Самой частой причиной появления такой неисправности является проблема с приводом выключения сцепления. Она возникает из-за водителя, точнее, из-за некорректного эксплуатирования. При таком дефекте следует провести замену полуколец осевого смещения и отремонтировать привод системы сцепления. Обращайте внимание на правильность эксплуатации в профилактических мерах. Полукольца осевого смещения, как правило, можно приобрести вместе с вкладышами, которые входят в состав комплекта коренных вкладышей. Исключением являются полукольца осевого смещения ДЗВ, продающиеся отдельно.

4. Поверхность шеек коленчатого вала покрывается царапинами

Это достаточно часто встречающийся дефект. Царапины на шейках нужно уметь различать от трещин, появляющихся вследствие усталости. При ближайшем рассмотрении царапины можно увидеть светлое дно, когда у трещины таковое не проглядывается. После полирования царапины пропадают, а трещины остаются на месте. Простые царапины образовываются только на шейке, тогда как трещины заходят и на гантель. Царапина обычно прямая, в то время как трещина ломаной формы. Появление незначительных царапин происходит после долговременной эксплуатации. Также образование царапин происходит при наличии в масле посторонних мелких предметов.

Коленвал Такие повреждения появляются и при транспортировке. Если царапина неглубокая, достаточно будет пройтись полировальной машинкой для её устранения с поверхности коленчатого вала. Если же её глубина превышает 5 микрон, тогда нужно будет провести полировку всех шеек на следующий ремонтный размер. Обращайте внимание на все шейки коленвала и детально проверяйте их форму. Замените моторное масло вместе с фильтром. В профилактических мерах регулярно проверяйте систему смазки и проводите замену моторного масла исключительно на рекомендованное производителем.

5. Прогиб коленчатого вала и его биение

Коленчатые валы прогибаются зачастую на большой технике по типу комбайнов в силу своей длины. Также в большой мере ось коленчатых валов прогибается на рядных двигателях с большим количеством цилиндров. Прогибание коленвалов случается также из-за того, что они были произведены из некачественных материалов. Провести проверку коленчатого вала на предмет его изгибания достаточно просто. Вал ложится на призмы, которые установлены на металлическую плиту. Коленвал вращают и при помощи индикатора проверяют прогиб оси коленчатого вала. Допустимый изгиб составляет 0,1 мм. При обнаружении большего изменения необходимо выровнять коленвал.

6. Отклонение шеек от размера

То, что шейки коленвала постепенно изнашиваются – это процесс в пределах нормы. Во время монтажа в двигатель коленчатого вала, к его размеру выдвигаются определённые требования. Соответственно, они разнятся для различных коленвалов. Допуск для нового коленчатого вала не должен превышать две сотки. При ремонте двигателя – не более пяти. Если отклонение шеек коленвала превышает пять соток, это означает, что они нуждаются в шлифовке на следующий ремонтный размер.

7. Трещины коленчатого вала

Трещина коленвалаТрещина – это очень опасный дефект коленчатого вала, могущий привести к скорому усталостному излому, а это, в свою очередь, со временем выведет из строя сопрягаемые элементы. При обнаружении трещин различного размера и локализации, следует проводить незамедлительный ремонт коленчатого вала. Трещины определяются при тщательном визуальном осмотре коленчатого вала с одновременным простукиванием молоточком. Также можно применять магнитные дефектоскопы. Ни в коем случае не доверяйте людям, которые говорят, что могут отремонтировать треснувший коленвал – это полная чушь! Треснувший коленвал подлежит исключительно его замене. Далее мы и поговорим о процессе замены коленчатого вала.

Процесс замены коленвала

1. Прежде чем снять коленчатый вал с двигателя, необходимо замерить его осевой люфт и зафиксировать это показание. Это облегчит вам работу по выбору упорных осевых вкладышей по их толщине. Найдите метки на крышках коренных вкладышей и блоке цилиндров, которые определяют место и направление монтажа крышек коренных подшипников. Если таковые метки отсутствуют (это бывает достаточно редко, но всё же), нанесите их для однозначного определения расположения крышек. Будьте предельно осторожны, чтобы не перепутать метки расположения крышки на блоке с метками размерной группы установленных вкладышей, у которых может присутствовать цифровое обозначение. При необходимости обратитесь к мануалу вашего автомобиля.

2. Демонтируйте все детали, которые мешают снятию коленчатого вала: шкив привода вспомогательных агрегатов с гасителем крутильных колебаний, зубчатый шкив или звёздочку привода газораспределительного механизма, передний и задний сальники коленчатого вала и маховик. Порой необходимо демонтировать маслоприёмник насоса, отдельный задающий ротор датчика положение коленчатого вала и другие детали, которые указаны в мануале по ремонту.

3. В некоторых руководствах описывается очерёдность и методы, которыми следует откручивать болты крышек коренных подшипников коленвала, но в основном это не указывается. Но даже если вы не найдёте этой информации в руководстве, то это совсем не означает, что болты можно откручивать как попало. На самом деле такие руководства ориентированы по большей степени на квалифицированных механиков, которые знают, как это правильно сделать. Но у нас порой даже те, кто называет себя профессионалами, откручивают болты с одного края до другого сразу, проходя подряд. Если в мануале всё же имеется такая информация, тогда следует делать так, как там сказано.

Старый и новый коленвалы Если же нет, тогда откручивайте болты по направлению спирали. Начинать необходимо с краёв, постепенно передвигаясь к центру. Ни в коем случае не откручивайте все болты разом, только за несколько проходов. За первый проход ослабьте болты только на четверть оборота, проходя строго по спирали. При втором так же, и только на третьем снимите все болты полностью.

Такой метод откручивания применяется и при снятии, а также установке разных крышек и деталей корпуса. При этом откручивание необходимо проводить одновременно с обоих краёв, постепенно двигаясь к центру. В вкручивании же следует проводить всё в обратном порядке.

4. Демонтируйте крышки коренных подшипников так, чтобы вкладыши не упали. Расположите их в строгой последовательности расположения в двигателе. Снимите коленвал. Проанализируйте состояние вкладышей на предмет износа. Это поможет определить некоторые неисправности двигателя.

5. В том случае, если у коленчатого вала корпус с коренными подшипниками общий, тогда болты необходимо откручивать в строго определённой последовательности, которая указана в мануале, и также не за один подход. Если в руководстве предусмотрено повторное использование болтов, тогда сделайте шаблон из плотного картона с прорезанными отверстиями по форме блока крышек коренных подшипников. Каждый снятый болт вкручивайте обратно в строго необходимое отверстие.

6. Очень внимательно проверьте состояние всех деталей коленчатого вала, крышек коренных подшипников, осевых и радиальных вкладышей, а также болтов крепления крышек коренных подшипников.

7. При снятии коленчатого вала крайне осторожно отнеситесь к полированным поверхностям шеек подшипников или контактных поверхностей переднего и заднего сальников, чтобы не повредить их.
