Меняем муфту вентилятора своими руками

9477

Муфта вентилятора При работе двигателя внутреннего сгорания выделяется большое количество тепла, двигатель нагревается, возникает необходимость охлаждения во избежание вывода его из строя. В большинстве случаев охлаждающим веществом (помимо обтекающего двигатель воздуха) является специальная охлаждающая жидкость. Жидкость, циркулируя по каналам двигателя, отбирает тепло и переносит к радиатору, в котором охлаждается, частично – набегающим потоком воздуха, а в основном – вентилятором.

На автомобилях применяется в основном два вида охлаждения: воздушный и комбинированный (жидкостно-воздушный). В обоих случаях для охлаждения применяется вентилятор. Для снятия больших динамических нагрузок с вентилятора, вибраций и шумового эффекта, а также для поддержания необходимой частоты вращения, в зависимости от температуры охлаждающей жидкости, служит муфта.

Принцип работы муфты вентилятора.

Муфты вентилятора делятся на: упругие, фрикционные, электромагнитные, гидравлические, вискомуфты. Упругая муфта через резиновые части двух соприкасающихся дисков передаёт крутящий момент от ведущего диска на ведомый, к которому крепится вентилятор. При резком переходе двигателя от одного режима на другой, ударные нагрузки гасятся за счёт упругости резины, которая соединяет ведомый и ведущий диски. Вентилятор постоянно вращается за счёт клиноременной передачи от шестерни привода вентилятора на его шкив.

Вентилятор Данное конструктивное решение считается устаревшим, и на современных автомобилях практически не применяется. Фрикционная муфта аналогична конструкции муфты сцепления. Включается и отключается муфта приводом согласно температуре охлаждающей жидкости от датчика. При понижении температуры до 75-80°С – отключается, и при повышении до 90-95°С – включается.

Гидромуфта обеспечивает более плавное включение-отключение вентилятора, происходит это автоматически и зависит от роста температуры охлаждающей жидкости. Вещество, находящееся в баллоне включателя, нагревается до температуры плавления, объём его увеличивается, золотник перемещается, открывая канал доступа масла в гидромуфту. Чем больше масла поступает в муфту, тем больше обороты вентилятора. При закрытии канала доступа масла к муфте, вентилятор отключается.

Электромагнитная муфта. При достижении температуры охлаждающей жидкости 90-95°С, датчик подаёт электропитание на электромагнит, который срабатывает, и металлическое кольцо, примагничиваясь к шкиву, включает вентилятор. При понижении температуры охлаждающей жидкости до 75-78°С, вентилятор отключается.

Вискомуфта является разновидностью гидромуфты. Её работа основана на использовании вязкостных свойств масла. При холодном двигателе охлаждающая жидкость циркулирует по малому кругу, канал доступа масла к ротору муфты закрыт. Масло под действием центробежных сил перекачивается в резервные полости, обороты вентилятора падают. При росте температуры охлаждающая жидкость циркулирует по большому кругу и попадает в радиатор; проходящий через него воздух нагревается и, в свою очередь, нагревает биметаллическую пластину; пластина, выгибаясь, открывает один клапан доступа масла в рабочую полость.

Муфта Масло, попадая на шлицы ведущего и ведомого колёс, увеличивает обороты вентилятора, рост температуры замедляется. При дальнейшем росте температуры биметаллическая пружина открывает второй клапан доступа масла в рабочую полость. За счёт вязкости масла, вентилятор набирает обороты, достаточные для поддержания заданной температуры охлаждающей жидкости, а соответственно, не допускает перегрева двигателя. Масло в большинстве случаев применяется силиконовое, имеющее высокую вязкость и свойства увеличивать вязкость при росте температуры.

В настоящее время всё чаще стали применяться электрические вентиляторы с электронным управлением. Сигналы от датчиков температуры передаются на блок управления, анализируются, и подаётся команда на включение – отключение вентилятора или коррекции его оборотов.

Устройство муфты вентилятора.

Упругая муфта вентилятора изготовлена из двух стальных дисков (ведущего и ведомого), соединяющихся между собой резиной. Ведущий диск имеет посадочные зубья по внутреннему диаметру, которыми садится на вал. Ведомый диск имеет припаянные к нему втулки с резьбой для крепления вентилятора.

Фрикционная муфта вентилятора конструктивно выполнена практически так же, как муфта сцепления, то есть имеется фрикционный (ведомый) диск, ведущий диск, нажимной диск, диафрагменная пружина и т.д. Отличием является привод. Включение-отключение вентилятора с фрикционной муфтой выполняется за счёт давления воздуха. Гидромуфта вентилятора включает в себя детали ведущей и ведомой частей. К деталям ведущей части относятся: шлицевой ведущий вал, ведущее колесо, кожух, вал шкива, шкив. Все детали собраны на шлицевом ведущем валу и вращаются на двух шарикоподшипниках от коленчатого вала двигателя.

К деталям ведомой части относятся: ведомый вал, ведомое колесо, ступица крепления вентилятора. Детали ведомой части собраны на ведомом валу и вращаются на двух шарикоподшипниках. На внутренних, повёрнутых друг к другу поверхностях ведущего и ведомого колёс отлиты радиальные лопатки, служащие для передачи крутящего момента с ведущего на ведомое колесо. Частота вращения ведомого колеса зависит от количества масла, поступающего от системы смазки в рабочую полость гидромуфты. Для включения подачи масла из маслосистемы в гидромуфту служит выключатель, состоящий из: корпуса, золотника с возвратной пружиной, крана, термосилового датчика, шайбы для регулировки температуры срабатывания.

Выключатель устанавливается в патрубке охлаждающей жидкости. Термосиловой датчик, реагируя на отклонение температуры охлаждающей жидкости, включает или выключает подачу масла в гидромуфту.

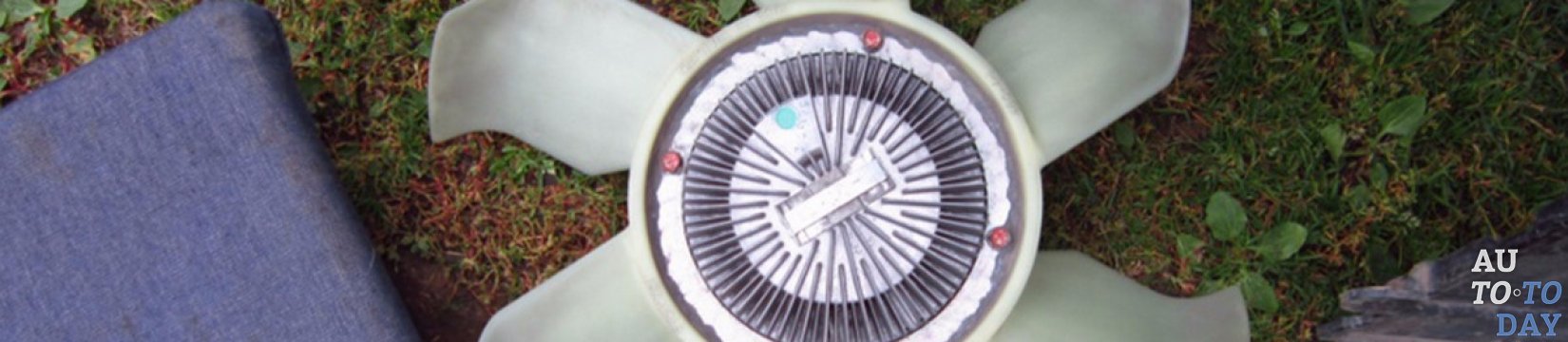

Муфта вентилятора Разновидностью гидромуфты является вискомуфта, работающая по тому же принципу, но имеющая более новые конструктивные решения. Вискомуфта состоит из корпуса и ротора. Вал ротора устанавливается на два подшипника, имеет фланец крепления к шкиву водяного насоса. Две камеры роторного пространства делятся передней и задней делительными пластинами на два отсека, итого образуется четыре полости. На роторе и шайбах в рабочих камерах выполнены кольцевые рёбра, которые улучшают работу муфты.

В передней шайбе имеется биметаллическая пластина, крепящаяся на штифт и закрывающая впускные каналы. Пластина штифтом соединена с биметаллической пружиной. При повороте пружины пластина поворачивается вместе с ней, открывая впускные каналы.

Торец ротора имеет зубья для перекачки масла. К передней части муфты через шпильки крепятся лопасти вентилятора. Электромагнитная муфта состоит из электромагнита, крепящегося к ступице, якоря, закреплённого пластинчатой пружиной к ступице и свободно вращающегося с ним, теплового реле, размещённого в верхнем бочке радиатора.

Электровентиляторы комплектуются: одним или двумя односкоростными или двухскоростными вентиляторами, электронным блоком управления, реле включения вентилятора на большой скорости, реле включения вентилятора на малой скорости, реле высокого давления охлаждающей жидкости, датчиком температуры охлаждающей жидкости. Также задействуются расходомер воздуха и датчик частоты вращения коленвала. Данные этих датчиков также передаются в электронный блок управления, анализируются, и выбираются оптимальные обороты электовентилятора.

В автомобилях более ранних выпусков электронный блок управления отсутствует, а роль включения или выключения вентилятора выполняет термовыключатель. Недостаток данной схемы в том, что терморегулятор не подбирает оптимальные обороты на переходных режимах, а только отключает вентилятор от работы при понижении температуры охлаждающей жидкости ниже минимально настроенной и подключает вентилятор к работе при повышении температуры до максимально настроенной.

В зависимости от марки авто, могут быть изменения в конструктивных решениях, но принцип один и тот же.

Замена муфты вентилятора.

Вентилятор Упругая муфта меняется при наличии разрывов или отсоединения резины от металла, при износе шлицов, центрирующих крыльчатку. Для демонтажа муфты необходимо открутить и снять защитный кожух радиатора рожковым ключом на 32, открутить гайку крепления к валу (гайка имеет левостороннюю резьбу и откручивается по часовой стрелке), предварительно отогнув усик, контрящий шайбы. Снять муфту с лопастями с вала, открутить четыре болта крепления лопастей к муфте. Монтаж муфты производится в обратном порядке.

Демонтаж гидравлической муфты вентилятора рассмотрим на примере автомобиля КАМАЗ 740. Для снятия муфты необходимо слить масло из маслосистемы двигателя, снять масляный фильтр, картер, ремни привода насоса охлаждающей жидкости, крыльчатку вентилятора. Открутить болты крепления передней крышки к блоку цилиндров и вместе с ней снять гидромуфту. Открутить гайку крепления ступицы вентилятора, предварительно разогнув усик, контрящий шайбы, снять шкив, снять корпус подшипника вместе с ним, сняв стопорное кольцо и открутив винты крепления. Снять гидромуфту с передней крышки блока. Снять ведущий вал с кожухом, открутив его болты крепления к ведущему колесу. Снять ведомое колесо вместе с ведомым валом. Сборку производить в обратном порядке, обращая внимание на точность сборки.

Вискомуфта снимается довольно просто. При необходимости, для улучшения доступа, снять кожух масла радиатора. Открутить рожковым ключом на 32 гайку крепления вентилятора к насосу охлаждающей жидкости. Зафиксировать специальным ключом шкив от проворачивания, если ключа нет, зафиксировать можно приводными ремнями, нажав на них рукой. Гайка имеет левостороннюю резьбу, поэтому будет отворачиваться по часовой стрелке. Открутить четыре болта крепления вискомуфты и отделить её от вентилятора. Сборка выполняется в обратной последовательности.

Вентилятор Электромагнитная муфта снимается в следующем порядке. Перед снятием сливается охлаждающая жидкость из системы, снимается радиатор, приводной ремень вентилятора, откручивается гайка крепления вентилятора рожковым ключом на 32. Демонтировать электромагнитную муфту. Для снятия оси с подшипниками необходимо снять крышку газораспределения и снять стопорное кольцо. Собирается электромагнитная муфта в обратном порядке.

Все вышеперечисленные механизмы на автомобилях различных марок и различных годов выпуска имеют конструктивные различия, поэтому, прежде чем выполнять демонтажно-монтажные работы, необходимо тщательно изучить инструкцию по эксплуатации и ремонту данного типа машины. При возникновении затруднений обратитесь на станцию технического обслуживания.
