Ремонтируем контактную группу замка зажигания своими руками

6978

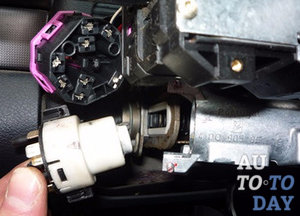

Контактная группа Запустить мотор машины? Кажется, нет ничего сложного. Поворот ключа в замке зажигания и стабильный шум двигателя говорит о готовности автомобиля к передвижению. Но такая процедура не всегда происходит именно так. Большая часть автовладельцев встречалась с такой проблемой, когда ответом на поворачивание ключа оказывается полное молчание силовой установки. Причиной такого молчания чаще всего является неполадка системы зажигания.

Что из себя представляет контактная группа зажигания и что совершается при повороте ключа

Поворот ключа в замке зажигания и пуск мотора – казалось бы, что может быть легче? Но это – с точки зрения водителя, а изнутри машины в это время за считанные моменты совершается немалое количество весьма значимых действий. Система зажигания состоит из многих элементов, однако в сегодняшнем материале мы поговорим о механизме, который объединяет провода и замыкает контакты, нужные для пуска и приостановки мотора. Этот механизм получил название контактная группа замка зажигания.

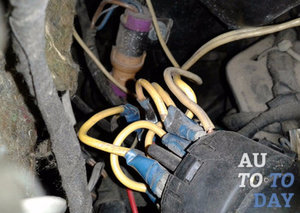

Контактная группа замка зажигания Контактная группа – это соединительная система контактов электропроводов, которая дает возможность их замыкать в необходимой очередности, чем обеспечивает распределение подачи тока от источника питания к разным электроприборам машины.

Из чего состоит контактная группа замка зажигания

Замок зажигания представляет собой обычный прерыватель электрической цепочки. Ключ замка зажигания осуществляет задачу регулирования положения контактов, этим самым обеспечивая возможность отобрать ряд альтернатив соединения цепочек: пуск мотора, питание электроприборов, остановка мотора.

Если убрать крышку замка зажигания, то получится осмотреть сам прибор: замок и большое количество проводов, которые объединены согласно принципу «вилка – розетка». Провода идут от источника питания (аккумулятора) и объединяют в единую цепочку все электроприборы машины. Контактная группа выходит в место соединения для электропроводов. С целью изолирования и разграничения контакты электропроводки фиксируются в пластмассовом корпусе контактной группы.

Для чего же необходима контактная группа

По существу, контактная группа нужна с целью комфортного соединения абсолютно всех электрических цепочек машины, их группирования и смены, если произошел износ. Нередко, как следствие изнашивания изоляции проводков, может образоваться замыкание, и рабочая цепочка электропроводов разомкнется. Возможно, было бы лучше подсоединить контакты сразу к замку зажигания, но в этом случае пришлось бы каждый раз проводить разборку корпуса замка и паять новенькие контакты. Произвести замену контактной группы выйдет во много раз легче и экономичнее.

Как функционирует контактная группа замка зажигания

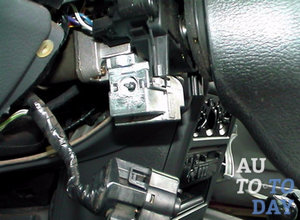

Ремонт контактной группы Бывает два вида системы зажигания: батарейная и генераторная. Отличие их в том, что батарейное зажигание имеет автономный источник питания, и электроприборы машины можно включить без пуска мотора. Генераторное зажигание дает возможность воспользоваться электроприборами только лишь после пуска мотора, когда запускается формирование электрического тока.

При повороте ключа зажигания замыкается электрическая цепь от клеммы «-» на аккумуляторе к индуктивной катушке зажигания. Электрический ток проводится через систему проводов к замку зажигания, через контакты замка проходит к индуктивной катушке и возвращается в клемму «+». В этот период, когда электричество проходит через катушку, она формирует высочайшее напряжение и подает его в свечу зажигания. В результате ключ замыкает контакты цепочки зажигания и запускает мотор. Помимо цепи зажигания, в машине имеется множество иных электроцепей, которые проводят электричество с ключа к электрооборудованию. С целью разделения данных цепочек применяется контактная группа.

Контактная группа отвечает за соединение контактов проводов между собой. Любой из них является ответственным за собственную группу электрооборудования. Существует несколько положений, в которых может находиться ключ в замке. В положении А образуется цепь от источника питания к распределителю напряжения, вследствие чего электроприборы активизируются. При батарейном зажигании данное положение ключа позволяет включить фары, освещение изнутри салона, а также пользоваться абсолютно всеми электрическими устройствами. Подача напряжения будет происходить непосредственно от аккумулятора к распределителю. Поворот ключа в следующее положение запустит мотор согласно схеме, описанной ранее. Если повернуть ключ обратно, мотор приостановится.

На разных машинах замки зажигания могут иметь различные режимы в зависимости от положения ключа. Некоторые автомобили подадут напряжение уже в тот момент, когда ключ будет установлен в замок. В данном случае, само присутствие ключа замыкает цепь подачи напряжения. Именно положение ключа в замке отвечает за работу, например, противоугонных систем автомобиля, блокировку дверей и сигнализацию.

Меняем контактную группу

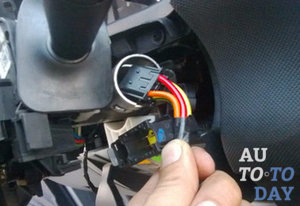

Ремонт контактной группы Выгорание контактной группы происходит довольно часто. Как правило это случается из-за скачков напряжения с одного контакта на другой. При поворачивании ключа зажигания прослеживаются внезапные перепады напряжения, в особенности в момент запуска мотора, что приводит к увеличению температуры материала электропровода – выгорает изоляционный материал.

Чтобы защитить контактную группу от выгорания, можно поставить вспомогательное разгрузочное реле, которое снимет долю перегрузки при запуске мотора. Но для определенных машин, к примеру, Daewoo Nexia, сгорание контактной группы считается «хроническим заболеванием». В этом случае необходимо осуществлять замену. Заменить контактную группу довольно легко: нужно разобрать старую группу и установить новую, при этом все без исключения контакты требуется подсоединить по той же схеме, что и предыдущие. Схема подсоединения имеется в инструкции по эксплуатации машины.

Последовательность замены выгоревшей контактной группы замка зажигания:

1. Для начала необходимо отключить клеммы аккумуляторной батареи;

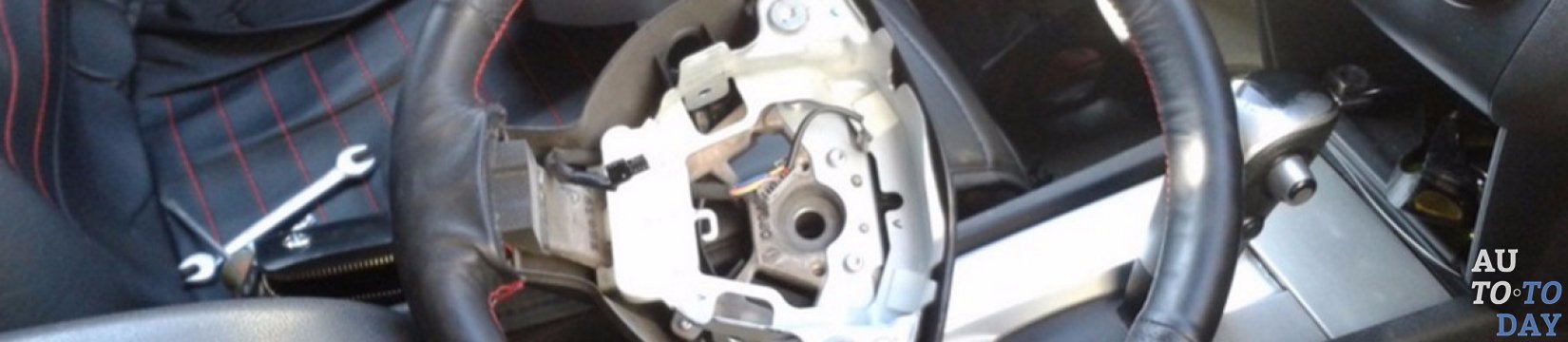

2. Затем откручиваем винты, закрепляющие пластиковый кожух рулевой колонки, и убираем его;

3. Откручиваем винты (две штуки), держащие замок;

4. Ставим ключ в замке зажигания в состояние «0», обеспечивающее выключение противоугонного устройства;

5. При выключении замка от сети отмечаем контакты проводков;

6. Сняв стопорное колечко, отсоединяем контактную группу от замка и выполняем её смену;

7. Собираем и монтируем замок на свое место, делается это в обратном порядке.

Причины неполадок контактной группы замка зажигания

Контактная группа замка зажигания Рано или поздно контактная группа в замке зажигания абсолютно всех машин начинает «показывать зубки», а затем и вовсе отказывается подсоединять необходимые электрические цепи. Что может привести к подобным поломкам? Все причины неполадки контактной группы в замке зажигания можно поделить на два вида: электрические и механические.

Причины электрических неполадок контактной группы

Основная причина, касательно электрики, по которой контактная группа замка зажигания способна выйти из строя – её перегруженность. Зачастую, из-за монтирования дополнительного оснащения либо приборов с огромной мощностью, через контакты группы начинает проходить такой силы электрический разряд, который они в принципе не должны переносить. Какое-то время металл контактов выдерживает такую нагрузку, а потом начинает покрываться нагаром. При этом чаще всего данный нагар образовывается не снаружи контакта, а непосредственно изнутри металла. В таком случае зачистить его невозможно, а следовательно невозможно и починить подобную контактную группу.

Чтобы исключить перегрузку контактной группы замка зажигания, необходимо подсоединять к ней вспомогательные приборы через реле. Тогда силовой ток не станет отягощать группу, и её контакты останутся невредимыми.

Не во всех машинах электрическая перегруженность группы считается результатом манипуляций хозяина, в определенных автомобилях подобное явление зарождается уже на заводе. Это относится, к примеру, к ВАЗ-2106, где ток на втягивающее реле стартера подается прямо с замка. Контактная группа «Жигулей» по какой-то причине не предусматривает такой тип подключения, поэтому хозяева «шестерок» должны время от времени заменять контактную группу из-за обгорания стартерного контакта. Выход из такого рода ситуации тот же – стартер необходимо подсоединить через разгрузочное реле.

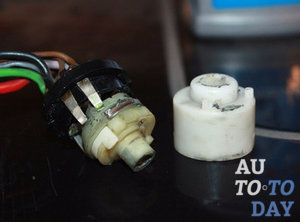

Контактная группа Еще одним электрическим обстоятельством, из-за которого имеют все шансы подгореть контакты группы, считается короткое замыкание в проводке машины. При злополучном стечении факторов, вплоть до сгорания предохранителя, большой ток замыкания способен испортить контакты, и группа таким образом также сломается.

Причины механических неполадок контактной группы

Ведущим механическим фактором, согласно которому группа может работать неисправно либо отказать вообще – износ контактных дорожек и самих контактов. Случается это, как правило, от старости, однако бывает, это объясняется использованием некачественного металла. «Наилучший» результат – износ дорожек контактной группы в ВАЗ-2106 за 5 месяцев. Меньше чем за полгода металл дорожек истерся до такой степени, что в них возникли борозды, группа прекратила работать, а изнутри нее было множество металических опилок! Отремонтировать подобную контактную группу нереально.

Еще одной механической причиной считается поломка контактов либо иных элементов группы. К примеру, на вазовской «классике» имеются группы, у каковых контакт стартера представляет из себя железный язык. Любой раз при запуске мотора данный контакт надвигается поверх другого, «неподвижного», и изгибается. Вследствие неоднократных изгибов, язык отламывается либо перестает надлежащим образом прижиматься к недвижимому контакту, и автомобиль перестает заводиться.

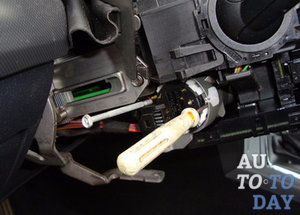

Ремонт контактной группыПоследним фактором в сфере механики считается нарушение строения группы из-за мощного нагрева. Данный фактор отталкивается от описанной ранее электрической перегрузки. Если через контакты группы замка проходит слишком сильный ток, они очень перегреваются. В случае если пластмасса корпуса группы не лучшего качества, контактные дорожки имеют все шансы сдвинуться, а то и отвалиться. Все перечисленное несомненно выведет контактную группу из строя.

Как подключить контакты к замку зажигания

Если ремонт замка закончен, либо приобретен новый замок, его нужно подсоединить и поставить на свое место. Осуществить это весьма легко, в особенности, если во время отключения проводов с клемм замка вам их промаркировали, либо, ещё лучше, если клубок проводков завершается сплошной фишкой. Если же нет – не беда.

Как правило, в клеммовой колодке замка имеются обозначения, которые могут помочь вам правильно подсоединить кабель к клеммам. В автомобильных руководствах непременно указывается, какой кабель того или иного цвета подключается к клемме с конкретным указанием. Мы проанализируем подсоединение, к примеру, клеммовой колодки ВАЗа (2101-2107).

Клубок ваших проводков должен состоять из двойного кабеля черного цвета, одинарного розоватого кабеля, двойного кабеля голубого цвета, одинарного коричневого и одинарного красного кабеля. Берем кабель и поочередно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. Контакты подсоединены, и мы можем ставить замок на свое место.

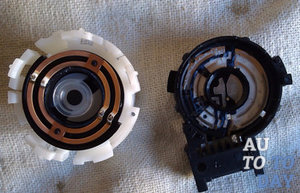

Контактная гурппа Устанавливая замок, выполняем перечисленные выше действия в обратном порядке: ставим замок в посадочное место вплоть до щелчка фиксатора, закручиваем винты, возвращаем на свое место верхнюю и нижнюю доли кожуха. Ремонт произведен, теперь же необходимо удостовериться в его успешности.

Проверяем работу замка зажигания после установки

Чтобы удостовериться в том, что все без исключения контакты подсоединены грамотно, нам необходимо снова подсоединить «-» клемму аккумулятора, и ввести ключ в замок зажигания. При постановке ключа зажигания в состояние «0», все механизмы системы должны быть отключены. Если ключ передвигается в состояние «I», запускается двигатель и подается питание в электроприборы. В состоянии «II» к данному добавляется еще и пуск стартера.

Необходимо проявить интерес к стержню противоугонного приспособления. При передвижении ключа из позиции «0» в позицию «I» и назад он станет выступать и заступать назад. Как видно из статьи, в замене неисправного замка зажигания нет ничего сложного. Обладая некоторым упорством и стремлением, у вас получится без помощи других ликвидировать неисправности, не прибегая для этого к поддержке профессионалов.
