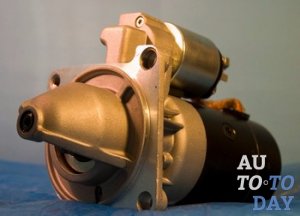

Стартер: что это такое

7060

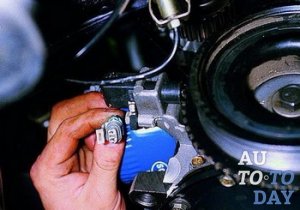

Работа стартера Как видно даже из самого названия, стартер автомобиля необходим для того, чтобы запускать двигатель внутреннего сгорания. Для этого он придаёт коленчатому валу необходимую первичную частоту вращения. Стартер, по сути, - неотъемлемая часть электрического оборудования любой современной машины. Конструкция стартера представляет из себя двигатель с четырьмя полюсами постоянного того, который питается от батареи аккумулятора.

Его мощность зависит от определённой модификации автомобиля и бывает абсолютно разной. Но для того, чтобы запустить большинство бензиновых двигателей, достаточно стартера мощностью в 3 кВт. В данной статье мы подробно Вам покажем принцип работы, а также устройство стартера в его «классическом» варианте.

История возникновения стартера

Чуть больше 90 лет тому назад случилось превращение заводной рукоятки из детали обязательного назначения в дополнительный инструмент. Но бедный Байрон Джон Картер, который стал жертвой своей галантности, уже не ощутил помощи от этого. Попытки придумать автоматический запуск двигателя внутреннего сгорания увенчаны множеством сказаний неправдоподобных и увлекательных в то же время.

Но правда остаётся правдой и начало прошлого века в автомобильной индустрии ознаменовывается тщетными попытками автомобилестроителей в замене заводной рукоятки на нечто более простое и удобное. Эксперименты одних базировались на использовании сжатого воздуха, что накапливался в специальном резервуаре, во время работы мотора. Другие же возлагали надежды на использование выхлопных газов. А третьи вообще пытались использовать механизмы, конструктивно напоминающие часовой, где главную роль играла спиральная пружина.

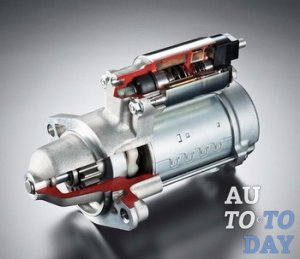

Стартер Электрический пуск на то время был на грани фантастики и не воспринимался автомобильными конструкторами всерьёз, ибо размеры электромоторов могли превышать сам двигатель, который нужно было им заводить. Июль 1910 года стал датой смерти Байрона Джона Картера, президента компании Kartercar и давнего друга основателей компании «Кадиллак». Он скончался от увечий, которые были нанесены ему при попытке завести автомобиль марки «Кадиллак», который заглох, одной незнакомой девушке.

Растерянная владелица автомобиля забыла отрегулировать зажигание, которое контролировалось небольшим рычажком на руле, служащим при запуске для установки большего угла опережения. Картер в силу своей галантности посчитал неуместным проконтролировать девушку. Машина начала сильно реветь и заводная ручка, что выскочила, попала ему прямо в темечко. Жертва Картера была совсем не последней такого плана, но именно этот случай подтолкнул Леландов – владельцев компании «Кадиллак» на серьёзное решение по продвижению разработки электро-пускового механизма.

Удачно оказался в этих кругах и Чарльз Кеттеринг, молодой инженер из Огайо, который придумал электрический двигатель для кассовых аппаратов, National. Этот небольшой электромотор как раз пришёлся Леландамкак нельзя кстати. Электродвигатели, которые подходили под размеры кассовых аппаратов, не отличались достаточной мощностью, для корректной работы в автомобиле без перегревания. Кеттеринг пошёл в правильном направлении, изготовив малогабаритный электромотор, работающий от напряжения – от 32 до 220 вольт. Он успешно продавался во всех мировых странах.

Та же идея была использована Кеттерингом и в стартерах автомобиля. Он собрал в лаборатории машиностроения General Motors малогабаритный и слабый моторчик и в 1912 году привёз его в Детройт, где он впервые был установлен на автомобиль. Электромотор Кеттеринга зацеплялся с зубцами маховика, а не с коленвалом двигателя, это существенно снизило требования к его мощностным характеристикам. А проблема перегрева была решена сама собой.

За то время, что двигатель запускался, электромотор попросту не успевал сильно нагреваться. Стартер отрабатывал на все сто процентов и спорить с этим было попросту невозможно. Хотя руководство GeneralMotors считало, что если этот агрегат потерпит неудачу, то это может сказаться на репутации компании слишком «чёрным пятном». Но факты – упрямая вещь и не согласиться с работой стартера было бы просто верхом глупости и безрассудства. Итак стартер Кадиллака получил свою путёвку в жизнь.

Какие бывают стартеры

Во всём своём большинстве электромагнитных моторов выделяется только два их основных вида: стартеры с редуктором и без такового.

Стартер с редуктором

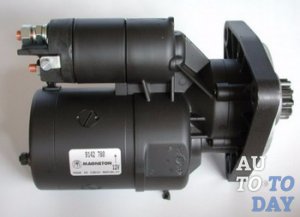

Редуктивный стартерВ своих советах многие специалисты солидарны и твердят единогласно о целесообразности использования редукторного стартера. Обусловливается данное утверждение тем, что это устройство не требует высоких затрат электрического тока для своей эффективной работы. Подобные устройства обеспечат кручение коленчатого вала двигателя даже при условиях с низким аккумуляторным зарядом. Ещё одним важнейшим преимуществом является наличие постоянных магнитов, сводящих проблемы с обмоткой статора на нет. Оборотная же сторона медали говорит о вероятных поломках вращающейся шестерни. Но это зачастую возникает из-за заводского брака или проще говоря некачественного производства.

Без редуктора

Стартеры, не имеющие редукторного устройства, напрямую воздействуют на вращение шестерни. В этом случае автомобильные владельцы, имеющие стартеры без редуктора выигрывают в том плане, что их конструкция более простая и легче ремонтируемая даже своими руками. Так же отметим, что за счёт тока, подающегося на электромагнитный включатель, сцепление шестерни и маховика происходит моментально, что обеспечивает достаточно быстрое зажигание. Без редукторные стартеры наделены высокой выносливостью, а вероятность появления неисправностей, связанных с электрическим воздействием, сведена к минимуму. Но минусом такой конструкции является нестабильная работа в условиях низких температур.

Устройство и принцип работы

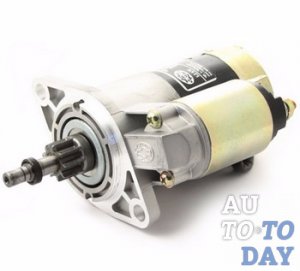

Стартер Как известно, двигатель внутреннего сгорания вырабатывает энергию, которая расходуется на движение машины, за счёт оборотов коленчатого вала. Эта же энергия расходуется и на всё электрическое оборудование автомобиля. В статическом состоянии двигатель не в состоянии выдавать ни крутящего момента, ни электроэнергии. Поэтому его требуется, так сказать, «раскручивать» за счёт специального электромотора, коим является стартер и непосредственно источника питания – аккумуляторной батареи. Конструктивно стартер состоит из следующих деталей:

- Корпус (электродвигатель). Деталь в форме цилиндра, в которой размещены возбуждающие обмотки и сердечники.

- Якорь. Осевидная деталь из легированной стали. На нём запрессовывается сердечник и пластины коллектора.

- Втягивающее реле. Необходимо для подачи энергии на электрический двигатель стартера от замка зажигания. При всём этом оно призвано выполнять ещё одну важную функцию – выталкивать обгонную муфту. Конструкция реле складывается из силовых контрактов и подвижной перемычки.

- Обгонная муфта (бендикс) и приводная шестерня. Роликовый механизм, который передаёт крутящий момент венцу маховика путём специальной шестерни зацепления. После того, как двигатель запустился, бендикс рассоединяет шестерню привода и венец маховика, что обеспечивает дальнейшую сохранность стартера.

Щеткодержатели и щетки. Необходимы для того, чтобы подавать рабочее напряжение на пластины коллектора и якоря. Они так же повышают мощность мотора в момент осуществления основного рабочего цикла стартера.Большинство стартеров устроены аналогично и состоят из компонентов, что были приведены выше. Отличия могут быть, но они совсем незначительные. Зачастую это касается механизма, который автоматически разъединяет шестерни. А на автомобилях с автоматическими коробками передач комплектование стартера включает в себя дополнительные удерживающие обмотки. Их задача заключается в предотвращении непредвиденного запуска двигателя, если селектор коробки автомат перемещён в любое з ходовых положений.

Принцип работы стартера автомобиля

Стартер Процесс работы электрического стартера условно разделяется на три этапа: соединение шестерни привода с маховиковым венцом, непосредственно пуск стартера и рассоединение приводной шестерни и маховика. Стартер выполняет кратковременную работу, ибо в дальнейшем движении автомобиля после запуска он никакого участия не принимает. Его основной задачей является запуск двигателя. При более подробном рассмотрении работа стартера осуществляется по следующему принципу:

1) Водитель, повернув ключ в положение запуска в замке зажигания, направляет электрический ток по цепи от аккумулятора на тяговое реле;

2) Приводная шестерня бендикса зацепляется за маховик;

3) Одновременно с движением и зацеплением шестерни обгонной муфты подаётся на электродвигатель напряжение, замыкая цепь;

4) Происходит запуск двигателя автомобиля. После того, как обороты мотора в количественном соотношении превысят обороты стартера, бендикс рассоединяет приводную шестерню с валов электрического двигателя.

Преимущества и недостатки

Основными преимуществами без редукторных стартеров являются:

- проверенная годами надёжность;

- лёгкий ремонт благодаря неизменной конструкции;

- необходимые запасные части всегда легко достать.

А теперь недостатки:

- громоздкий с большой массой;

- требует большого потребления электроэнергии;

- сравнительно высокая стоимость замены элементов, в связи с использованием дорогостоящих материалов.

Преимущества редукторного стартера:

- длительный срок эксплуатации ;

- компактный размер;

- малый вес;

- эффективно запускает двигатель даже при низких температурах;

- очень низкое потребление энергии.

Недостатки редукторного стартера:

- дешевизна используемых материалов сказывается на их качестве;

- не всегда можно просто найти запасные части;

- более сложный ремонт в сравнении с без редукторным стартером.

Очевидно, что будущее за редукторными стартерами, основываясь на их положительных сторонах.
