Контактная группа замка зажигания - как это работает

11616

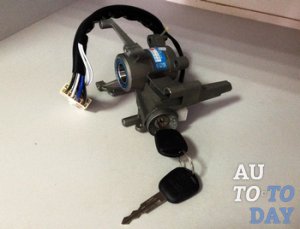

Замок зажигания Что может быть проще того, чтобы повернуть ключ в замке зажигания и запустить двигатель? Но это взгляд стороннего наблюдателя – водителя, а ведь внутри автомобиля в эти мгновения происходят невообразимые процессы! Система зажигания включает в себя десятки деталей, но в данной статье мы снимем завесу с одного лишь механизма, что является связующим звеном между проводами, который замыкает контакты, необходимые для того, чтобы запустить либо остановить двигатель.

Название этому механизму контактная группа замка зажигания. Контактная группа – это система, соединяющая контакты электропроводов, которая способствует их замыканию в необходимой последовательности. Это тем самым обеспечивает правильное распределение подачи тока между источником питания и различными электрическими приборами автомобиля.

Как это работает – изучаем замок зажигания

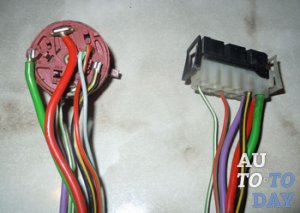

Замок зажигания, как отдельная деталь, - это вполне обычный прерыватель электроцепи. Ключ замка зажигания регулирует положения контактов, благодаря чему можно выбирать между вариантами соединения цепей: пуск двигателя, питание электрических приборов, остановка мотора. Сняв крышку, Вы увидите этот механизм: замок с многочисленными проводами, которые соединены методом «вилка-розетка». Провода пролегают от аккумулятора, что является источником питания, соединяя все электроприборы автомобиля в одну цепь. Контактная группа выступает своеобразным соединителем для электрических проводов. Для того, чтобы контакты проводки были изолированы и разграничены, их закрепляют в пластиковый корпус контактной группы.

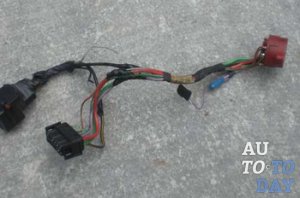

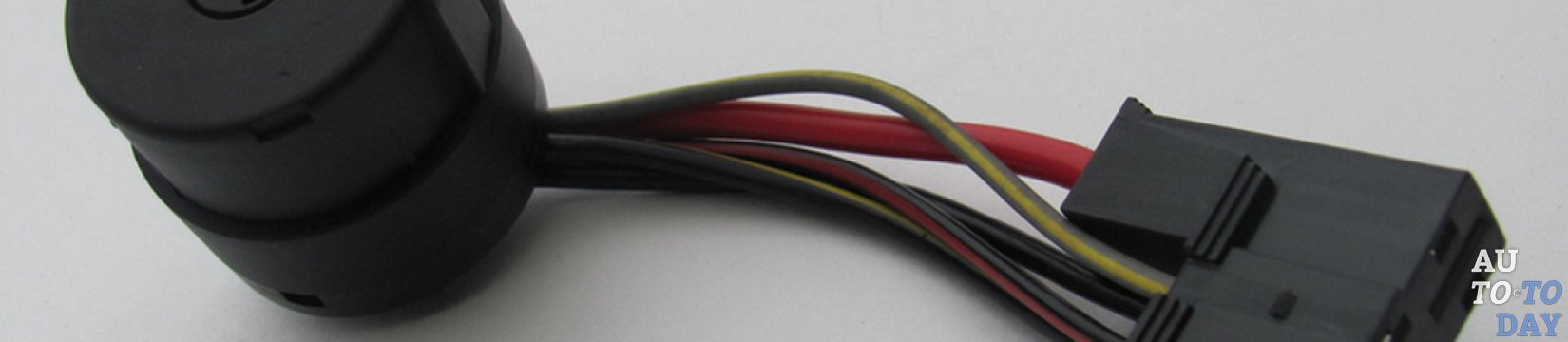

Контактная группа замка зажигания Контактная группа, по сути, нужна для наиболее удобного соединения всех автомобильных электросетей, их группирования и простой замены в случаях износа. Ведь износ зачастую может привести замыканию, в следствии чего рабочая цепь электрических проводов неизбежно разомкнётся. Конечно можно было бы сделать, на первый взгляд, проще – подключить контакты к замку зажигания напрямую, но это доставило бы множество хлопот. Всякий раз нужно было бы лезть в корпус замка, разбирая его, и заново спаивать контакты. Замена целой контактной группы выйдет гораздо дешевле да и проще во всяком случае.

Официально системы зажигания подразделены на две разновидности: батарейное зажигание и генераторное. Разница между ними лишь одна – источник питания. Батарейная система зажигания полностью автономна, ведь она оборудована собственным источником питания, что позволяет включать автомобильные электроприборы без того, чтобы запускать двигатель. Генераторное же зажигание позволяет включать электроприборы автомобиля только после того, как двигатель был запущен и запустилась выработка электротока.

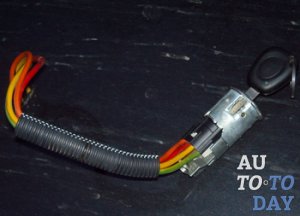

Контактная группа С поворотом ключа в замке зажигания, Вы замыкаете электрическую цепь, которая идёт от минусовой аккумуляторной клеммы к катушке зажигания. Электрический ток, преодолевая путь к замку зажигания, проходит по системе проводов, затем от контактов замка он движется к катушке индукции, возвращаясь на плюсовую клемму аккумулятора. В момент прохождения тока через индукционную катушку, она подаёт на свечу зажигания высокое напряжение, которое сама и вырабатывает. Таким образом, происходит замыкание контактов цепи зажигания ключом, что и позволяет двигателю запуститься. Автомобиль полон ещё и многими другими электрическими цепями, что передают электрический ток от источника к электрическому оборудованию. Элементом, разграничивающим эти цепи, является контрольная группа. Замыкание контактов проводов друг с другом осуществляется при помощи контактной группы.

Как мы знаем, ключ в замке зажигания можно проворачивать в трёх функциональных положениях. В положении «А» происходит активация электроприборов вследствие замыкания цепи, идущей от источника питания к раздатчику напряжения. Если у Вас батарейное зажигание, то в данном положении можно так же включать фары, салонное освещение и пользоваться всеми имеющимися электроприборами. В данном положении электрическое напряжение будет идти исключительно от источника питания к распределителю. Поворот ключа в следующее положение производит запуск двигателя по вышеописанной схеме. Обратно повернув ключ, Вы заглушите мотор.

Замки зажигания в разных моделях автомобильных марок могут иметь различия в режимах работы в идентичных положениях ключа. Многие машины уже подают напряжение, как только ключ был вставлен в замок зажигания. В данном случае уже сам факт вставленного в замок ключа замыкает цепь, подающую напряжение. От положения ключа, вставленного в замок зажигания автомобиля, зависит работа сигнализации, противоугонной системы и блокировка автомобильных дверей.

Поломался замок зажигания – кто виноват и что делать?

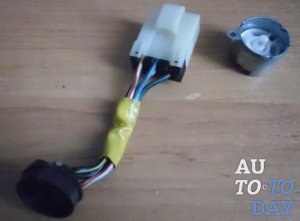

Замок зажигания Замки зажигания вмещают несколько контактных групп и в случае выхода из строя хотя бы одной, вся автомобильная система остаётся без подачи энергии. Основной причиной поломки замка зажигания является его реле, а точнее выход из строя этого механизма. В любом случае эта проблема решаема. Или Вы покупаете идентичное реле и самостоятельно его устанавливаете, или заменяете полностью весь замок зажигания, что на наш взгляд является более простым вариантом.

Перед началом проверки контактной группы замка зажигания снимите клемму «-»на аккумуляторе. Затем под рулевой колонкой отключите фишку с проводами, которая расположена в защитном кожухе. После возьмите омметр. С его помощью и будут производиться дальнейшие замеры сопротивления. Подключая контакты омметра к клеммам на фишке, поворачивайте ключ в замке зажигания в разные положения. Контакты нужно проверять попарно: верхний ряд вместе с нижним. Если какой-то из этапов ознаменовался слабым сигналом или вообще его отсутствием, то возможно проблема кроется в сердцевине замка, она оказалась сломанной. В этом случае нужно будет её заменить. Если случай оказался более серьёзным, тогда неизбежна замена реле или полностью замка зажигания. Но это всё можно без каких-либо серьёзных затруднений сделать самостоятельно.

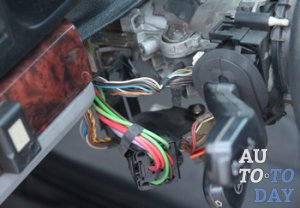

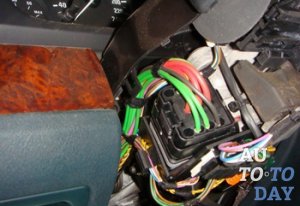

Если диагноз подтвердился, тогда полностью снимайте замок зажигания. Во-первых, уберите обшивку вала рулевой колонки и отключите все фишки, прикреплённые к замку зажигания. Если фишки не поддаются отключению, не беда, просто отвёрткой нажмите на их фиксаторы до щелчка. При отключении проводов контактной группы, не переусердствуйте с особыми усилиями, чтобы не повреди наполнение фишек. Затем открутите болты, которые держат сам замок. Ключ зажигание вставьте в замок и проверните в нулевое положение. После всего проделанного выше, отвёрткой надавите на кнопку, фиксирующую сам замок в механизме колонки руля. Всё теперь его можно полностью извлекать. Провода, что остались смело отсоединяйте от замка зажигания. Если Вы или бывший владелец Вашего автомобиля занимались какими-то переделками, то запомните, а лучше обозначьте порядок отключения проводов, чтобы подключая новый замок ничего не напутать и не наделать новых проблем.

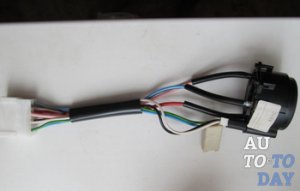

Контактная группа замка зажигания Новый замок приобрести не сложно, он не дефицит в каждом автомобильном магазине. А установить его обратно труда не составит, просто все проделанные манипуляции выполните точно так же только в обратном порядке. Покупая новый замок зажигания, убедитесь в том, что он подходит к модели именно Вашего автомобиля. Для автомобилей, произведённых на территории Украины или бывшего СССР, лучше приобретать так же наши замки, они гораздо надёжнее и качественнее, произведённых в поднебесной.

Подсветка доски приборов – как устроена панель?

Любой современный автомобиль обязательно должен быть оборудован подсветкой как панели приборов, так всяких других переключателей, ручек и кнопок, что находятся на торпеде автомобиля. Так же и подсветка автомобильного замка зажигания – явление достаточно распространённое в «забугорных» автомобилях. Обладатели же представителей отечественного автопрома должны пробуждать в себе «кулибиных», чтобы самостоятельно улучшить своего железного друга, ведь производители, увы, до этого ещё не дошли. Такая подсветка – весьма полезное внедрение в салон Вашего автомобиля. Ведь это очень удобно, Вы видите, куда вставляете ключ ночью, да и эстетическое наслаждение поднимается на уровень от мягкого света, исходящего от замка. Наиболее распространённым и выгодным видом подсветки на данный момент является светодиодная подсветка замка зажигания. Монтаж её не сложен, а срок эксплуатации очень велик. А самое главное изобретать то ничего не нужно. Автомобильные магазины полны подобными приспособлениями. Для счастливых обладателей ВАЗов уже выпускают готовые элементы подсветки для замка зажигания. Они легко устанавливаются и не требуют проделываний дополнительных отверстий или расширения уже имеющихся.

Как установить подсветку своими руками?

Замок зажигания При выборе светодиодной подсветки, отталкивайтесь от цветовой гаммы внутренней отделки салона Вашего автомобиля. Если Вы подберёте тон свечения правильно, в гармонии с другими светящимися элементами, то Вы будете приятно удивлены этому сказочному эффекту. Конечно, бюджетным вариантом является подсветка стандартного типа с одной лампочкой, свечение которой направлено прямо в личинку замка зажигания. Однако такой дизайн неприметен и абсолютно не эстетичен, согласитесь. Гораздо приятнее и выгоднее смотрится подсветка светодиодами. По сути, тот самый бюджетный вариант можно переделать, заменив обычную лампочку на светодиод, но желаемого результата Вы всё равно не получите. Наиболее привлекательным вариантом будет установка светящегося колечка вокруг замка зажигания. И для экономии Ваших денежных средств мы ещё и научим Вас как её самостоятельно сделать. Теперь водители, которые бились над проблемой невидимости замка зажигания в ночное время, будут рады найти необходимую информацию в данной статье.

Мы поведаем Вам о том, как создать подсветку замка зажигания из простых подручных материалов. Итак, Вам необходимо запастись всеми необходимыми комплектующими и инструментами, которые мы перечислим вот в этом списке:

- светодиоды в количестве трёх и более штук или одна светодиодная лента;

- эпоксидный или другой моментально действующий клей;

- паяльник и все необходимые для него принадлежности;

- тонкое сверло;

- резистор (1 кОм);

- оргстекло.

Замок зажигания Приобрели всё необходимое? Тогда поехали! Приступаем к работе по установке светодиодной подсветки замка зажигания. Если у Вас появилось затруднение с покупкой оргстекла, тогда вот Вам подсказка, обратитесь в любое рекламное агентство или фирму поставщика, с которой они работают. Оно зачастую используется при создании рекламных ситилайтов. И стоимость его для Ваших нужд будет копеечной, по сути. Вы можете просто попросить кусок ненужного обрезка.

Создаём подсветку. Краткая инструкция

Сначала полностью разберите обшивку рулевой колонки и снимите замок зажигания. Паяльником приделайте резистор к светодиодам. После припаяйте два провода к нужным полюсам светодиодов. Теперь из оргстекла вырежьте кольцо нужного Вам диаметра. Тонким сверлом равноудалённо друг от друга проделайте несколько сквозных отверстий в торце кольца. Туда-то и будут вставляться светодиоды. Если удалось достать слишком тонкое оргстекло, тогда никакого сверления, а закрепите диоды на клей или силикон. Применяя светодиодную ленту, также можно обойтись без сверления оргстекла. Сверлить будем корпус замка. Проделайте в нём небольшое отверстие так, чтобы его бортики позволили Вам надёжно закрепить ленту. Когда все детали подсветки собраны, хорошо проверьте Вами собранное приспособление. Пока на место замок не ставьте. Максимально затемните салон и добейте максимально равномерного светового рассеивания. Для этого сделайте заднюю часть оргстекла матовой.

Замок зажигания Важно! Перед монтажом всё, как следует, проверьте. Чтобы подсветка работала нормально, оргстекло болталось. А то в противном случае Вам снова придётся всё разбирать. На финальном этапе необходимо подключить все детали и заизолировать их. После собрать всё обратно в порядке обратном разборке. Так как подсветка должна синхронизироваться с автомобильными дверями: загораться при открытии, а при закрытии гаснуть, то следует её подключить к плафону салона. Воспользовавшись питанием от плафона, просто выведите подсветку в удобное для Вас место. В результате, когда Вы снимаете автомобиль с сигнализации или открываете дверь, подсветка реагирует на это приятным светом. А при запуске двигателя, она затухает.

Кольцо подсветки из пластиковой бутылки

Давайте рассмотри ещё один бюджетный вариант создания подсветки замка зажигания. Главной деталью в этом всём, Вам послужит обычная пластиковая бутылка. Да, это не опечатка, и главное, чтобы горлышко у неё было достаточно широким, например из-под молока или сока, пивная или «Pepsi» не подойдут. Из горлышка бутылки нам нужно сделать круглую заготовку с двумя бортиками разного диаметра. Изначальный размер колечка будет поменьше колпачка автомобильного замка зажигания, но это всё поправимо. Возьмите стеклянную бутылку из-под пива, наденьте на него защитное колечко с той самой молочной бутылки и обведите окружность на пивной бутылке по его нижней стороне. Это и будет визуальная граница расширения детали. Пивную бутылку не ликвидируйте, она нам ещё понадобится. Эту же бутылку нагрейте над газовой плитой или феном.

Контактная группа Важно! Во время данной процедуры, лучше наденьте защитные очки. Далее на нагретую бутылку наденьте колечко-заготовку и продвигайте его до условной черты, тем самым расширяя. Бутылка будет горячей, работайте аккуратно. Колечко растянется, а после застывания примет необходимый размер. После полнейшего застывания его можно снова слегка нагреть, чтобы оно быстро село на замок зажигания.

Самостоятельное исполнение кольца подсветки замка зажигания имеет множество вариаций из различных материалов. Замечательно подойдёт, например, прозрачный оптоволоконный провод. Его можно приобрести в магазине комплектующих для компьютеров и оборудования для сетей. Вы сами убедитесь в том, что замок зажигания с подсветкой выглядит очень привлекательно и даже с определённой долей шарма. Плюс это очень удобно, ведь не надо будет копошиться в темноте, ощупывая рулевую колонку, чтобы вставить ключ. Кроме того это приличная экономия средств и неплохой бонус к самовыражению. В специализированном автомобильном магазине стоимость аналогов доходит до 1000 гривен и более.
