Как установить подсветку на замок зажигания и ручку КПП?

3932

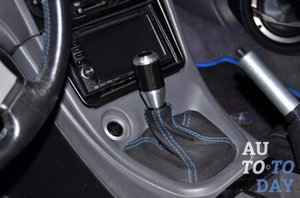

Салон авто Думаю, не для кого не секрет, что производители современных автомобилей стараются оборудовать их как можно большим количеством всевозможных «примочек». С одной стороны – это повышает комфорт водителя, но з другой – добавляет ему лишних проблем, связанных с устранением дополнительных неисправностей. Сегодня мы поговорим об одном дополнении, которое называют «подсветкой зажигания».

Владельцам автомобилей старшего поколения, скорее всего, еще не приходилось иметь дело с подобной функцией, однако, некоторые счастливые обладатели новеньких машин, возможно, уже имели шанс испытать её на собственном опыте. На самом деле – это очень удобно. Вот представьте: вышли Вы ночью из дома, сели в машину, а там темень не просветная, пойди еще попади в замок зажигания ключом, а если еще и спешите?

Подсветка ручки КПП Одним словом, многие автомобилисты находят подобную затею (имеется в виду установка подсветки замка зажигания) очень полезной и нужной, хотя, иногда, мнения на сей счет расходятся. В данной статье мы расскажем, как установить такую подсветку, что для этого нужно, а самое главное разберем несколько возможных вариантов её самостоятельного создания. Более того, некоторые автолюбители, помимо освещения замка зажигания, берутся еще за создание подсветки ручки КПП, по этому, думаю, интересно буде «взглянуть» и на такую возможность.

Установка светодиодной иллюминации подсветки замка зажигания

И так, мы уже выяснили, что установка подсветки замка зажигания, может оказаться весьма полезным дополнением Вашего транспортного средства. На большинстве современных легковых автомобилях, этот замок находится сбоку рулевой колонки, в так называемой «мертвой зоне», и что бы попасть в него ключом, необходимо хорошо видеть деталь.

Оптимальным вариантом создания необходимой подсветки – есть установка светодиодной иллюминации, при чем, важно сохранить общую цветовую гамму салона, в противном случае, новшество такого рода будет смотреться нелепо. И, наоборот, подобрав цвет подсветки замка, под цветовое оформление остальных светящихся элементов, Вы сможете получить просто сказочный общий эффект.

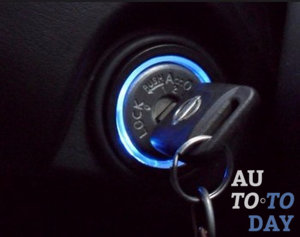

Подсветка замка зажиганияЕстественно, многие транспортные средства могут быть уже оборудованные стандартной подсветкой, представленной в виде обычной лампочки, однако с эстетической точки зрения, когда её свет направлен прямо в личинку замка, она не всегда хорошо вписывается в общий интерьер. Другое дело светодиодная подсветка: во-первых, качество такой подсветки намного лучше, а во-вторых, смотреться она куда интереснее. Кроме того, для её создания не нужно «придумывать велосипед» и достаточно будет вместо стандартной лампочки установить светодиод.

Самый элементарный способ установки – это использование двустороннего скотча рядом с замком зажигания, к которому и крепится один или несколько диодов. Однако, как правило, такой вариант выглядит не очень аккуратно, а сами светодиоды, со временем, могут вообще отпасть. Более надежным способом их крепления является использование отверстий, заранее просверленных в пластиковом кожухе замка.

Количество и цвет свечения светодиодов, подбираются исходя из вкусов владельца и наличия свободного места в предполагаемой зоне установки. После того, как отверстия готовы, можно переходить к пайке проводов питания. Один конец плюсового провода нужно соединить с длинными ножками (анодами) диодов, а второй конец следует протянуть к ближайшей клемме питания, отвечающей за подсветку штатных приборов.

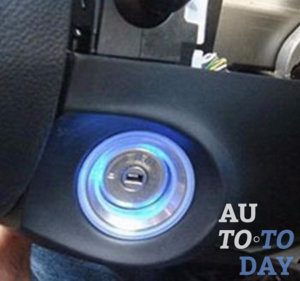

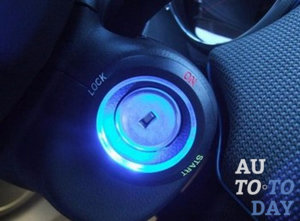

Замок зажиганияЗатем, вторые выводы диодов (именуемые катодами) необходимо соединить с проводом на минус, который надежно прикреплен к кузову машины. Дальше, корпус светодиода, вставляется в отверстие кожуха с внутренней стороны, а провода питания закрепляются так, что бы, они не мешали работе замка. В данном случае, подсветку замка зажигания будет вызывать включение габаритов транспортного средства, а яркость свечения диодов, можно отрегулировать с посредством установки дополнительного резистора (его номинал подбирается по необходимости).

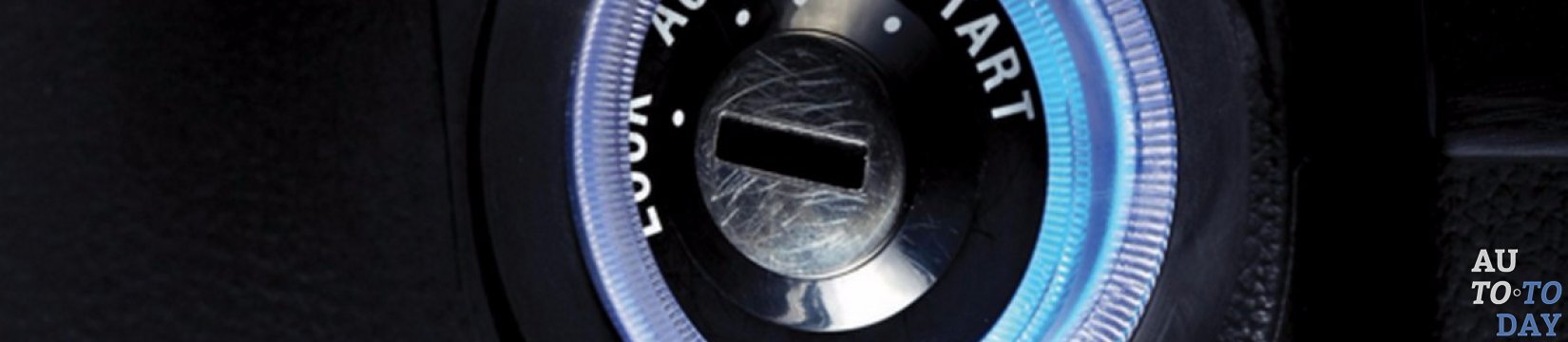

Более современным вариантом подсветки замка зажигания есть создание освещения в виде кольца, об установке которого и пойдет дальше речь.

Необходимые материалы и инструменты для установки подсветки замка зажигания

Для реализации задуманного, Вам понадобятся следующие материалы и инструменты:

- светодиоды, рабочие напряжение которых соответствует 10…16 В (можно приобрести светодиодную ленту);

- эпоксидный или любой другой клей моментального действия;

- тонкий кембрик для изолирования мест пайки;

- паяльник и все прилагающиеся к нему детали (канифоль, припой, олово);

- тонкое сверло;

- оргстекло и резистор (1 кОм).

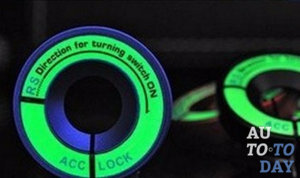

Кольцо замка зажиганияЕсли Вы не смогли найти оргстекло, обратитесь к сотрудникам фирмы занимающейся материалами для рекламы. Как правило, его используют при создании рекламных щитов. Теперь, когда все готово, можно переходить к непосредственным работам по установке подсветки.

Процесс создания подсветки замка зажигания своими руками

Установку подсветки замка зажигания начинают с полной разборки обшивки рулевой колонки и демонтажа самого замка. После чего, при помощи паяльника, необходимо прикрепить резистор к светодиодам и припаять два провода к нужным полюсам. Теперь, берем в руки оргстекло и вырезаем из него круглое кольцо, диаметр которого, будет несколько большим за диаметр замка. В его центре следует сделать небольшое отверстие. Затем, используя тонкое сверло, в торце колечка делают несколько отверстий, в которые и будут устанавливаться светодиоды. Если Вам попалось тонкое стекло, значит, светодиоды лучше дополнительно закрепить с помощью силикона или супер клея.

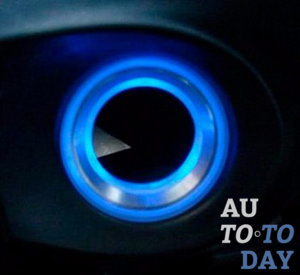

Кольцо для замка зажиганияВ случае использования светодиодной ленты, сверлить отверстия в оргстекле не нужно, достаточно будет сделать дырочку в корпусе замка, после чего, его бортики позволят хорошо зафиксировать ленту. Собрав все детали подсветки воедино, следует проверить работоспособность приспособления. Не стоит сразу возвращать замок зажигания на его место, сначала проверьте действие подсветки в темноте и постарайтесь добиться равномерного её свечения. В случае необходимости, задний участок оргстекла можно сделать матовым, что позволит получить желаемый уровень светорассеяния.

Что бы конструкцию не пришлось потом разбирать заново, убедитесь, что все работает и оргстекло хорошо закреплено. После этого, останется только подключить и заизолировать все детали, собрав их в обратном порядке.

Если Вы хотите, что б подсветка замка зажигания, загоралась в момент открытия двери автомобиля и гасла после её закрытия, то необходимо будет подключить её к плафону салона.

Используя его питание, выведите подсветку в наиболее удобное место, например, к левой стойке. В результате, при снятии сигнализации и открытие дверцы, подсветка будет загораться, а при запуске мотора и установке сигнализации – гаснуть.

Замок зажигания Теперь, давайте рассмотрим еще один возможный вариант установки, пусть он и не совсем обычный. В этом случае, основной необходимой деталью для создания подсветки замка багажника есть пластиковая бутылка с широким горлышком (можно использовать тару из под сока или молочных продуктов). На горлышке такой бутылки имеется место, где крепится крышка.

Нам понадобиться заготовка из колечка с двумя бортиками разного диаметра. Исходный размер кольца, немного меньше колпачка замка, но это можно поправить. Для этого найдите стеклянную пивную бутылку и наденьте на её горлышко защитное колечко из пластикового изделия. Отталкиваясь от размещения его нижней стороны, нарисуйте на бутылке окружность, выполняющую роль границы, по которой и надо будет расширить деталь. Теперь, отрезаем горловую часть пластиковой бутылки (не выбрасывайте её, она еще пригодится) и равномерно нагреваем пивную бутылку при помощи фена или газовой плиты.

Выполняя указанные действия, рекомендуется защищать глаза очками. После того, как бутылка достигла оптимальной температуры, заготовку-кольцо надевают на её горлышко и продвигают до нарисованной черты. Учитывая, что стекло пивной бутылки стало горячим, для продвижения заготовки можно использовать еще одну пластиковую бутылку: просто нанизывайте её сверху. Нагревшись от температуры бутылки, пластиковое кольцо растянется, достигнув нужного размера. Дайте ему остыть и закрепить форму, ведь при воздействии высоких температур, материал становится пластичным и поддается деформированию. Когда кольцо полностью остынет, его можно снять, а что бы оно, при установке, легче село на замок зажигания – нужно снова немного нагреть.

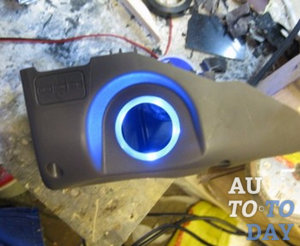

Подсветка Использование горлышка бутылки не единственный способ получить заготовку для кольца подсветки. Иногда его выполняют и из других материалов. К примеру, для этих целей, отлично подойдет провод из оптоволокна, который без труда можно приобрести в магазине сетевого оборудования. В качестве аналога оргстекла, используют обычную крышку для банки, предварительно вырезав из нее кольцо нужного размера.

Немного поигравшись с созданием и установкой подсветки замка зажигания, Вы сами увидите, что с ним он выглядит намного привлекательнее, тем более, что это еще и очень удобно, а дополнительным бонусом самостоятельно проведенной работы, станут сэкономленные деньги.

Подсветка рычага КПП, процесс создания

Помимо установки подсветки на замок зажигания, некоторые умельцы делают аналогичное приспособленные для освещения ручки МКПП. Если и Вас когда-нибудь посещала подобная идея, то вот один из вариантов её воплощения в жизнь.

И так, для создания такой подсветки понадобится:

- светодиод, нужного цвета (желательно ультра яркого);

- резистор на 1 кОм;

- острый нож;

- паяльник со всем необходимым для пайки;

- клеящий пистолет и прозрачный стержень к нему;

- лазерный принтер.

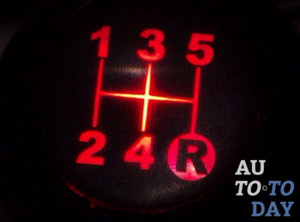

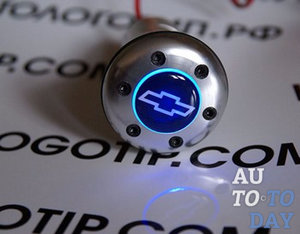

Подсветка ручки КПП Если все готово, то переходим к непосредственным действиям. Снимаем ручку переключателя с автомобиля и несем домой, где можно будет провести работу в более комфортных условиях. Верхнюю стекляшку следует аккуратно снять и содрать с нее слой краски, пока она не станет прозрачной.

Затем поверхность полируют, для чего можно использовать войлочный круг и пасту ГОИ. Далее, на ручку нужно нанести сам рисунок. Находим подходящий и печатаем на принтере в натуральную величину при максимальном расширении печати. Если нужно, можно печатать в несколько слоев на прозрачной пленке для лазерного устройства, но можно использовать и обычную бумагу, главное, что бы не было просветов в ненужных местах.

На следующем этапе, из ручки достают все лишние детали (для светодиода нужно место) и делают в ней вертикальное отверстие для провода питания. После этого, в это отверстие вставляется диод, вместе с предварительно подпаянными проводками. Резистор можно сразу подпаять к проводу и установить в самом отверстии, а затем последовательно подключить к светодиоду. Заметьте! При установке, лучше размещать светодиод таким образом, что бы он светил в сторону, иначе у Вас не получится добиться равномерного свечения.

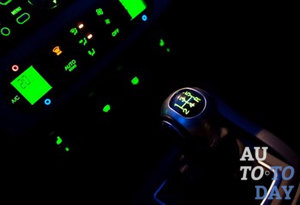

Подсветка Теперь, вся конструкция заливается клеем из пистолета, при чем желательно сразу угадать нужное количество, что бы потом не пришлось удалять излишки. В ходе остывания клейкой массы, её форму можно подправить мокрыми руками.

Дальше вырезаем белый бумажный кружок (выполняет роль дополнительного рассеивателя) и собираем все в обратной последовательности, поставив пленку или бумагу с рисунком поверх белой бумаги. Все что осталось, так это установить конструкцию на машину и подключить к общей подсветке. Один из способов осуществления задуманного, заключается в подключении к проводке идущей через магнитофон.

Для этого откручиваем пластмассу, которая держит кожух рычага и в нижней пластмассе, делаем сбоку отверстие, после чего протягиваем через него провод. Накручивать ручку следует вместе с кожухом, что бы провод не крутился. На этом создание подсветки МКПП данным способом можно считать завершенным.

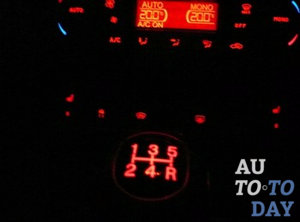

Подсветка ручки КПП Если для водителей автомобилей с механической коробкой передач, проблема подсветки ручки КПП, часто заключается в её изначальном отсутствии, то владельцев транспортных средств с коробкой автомат, иногда не устраивает цвет уже имеющейся подсветки селектора переключения. Конечно, яркие цвета намного жизнерадостнее тусклых штатных подсветок, поэтому желание их замены можно оправдать. Для выполнения поставленной задачи Вам следует подготовить соответствующий набор инструментов и материалов, включающий в себя: двухсегментный отрезок светодиодной ленты (около 10 см); отрезок двухжильного провода (15 см), паяльник и все необходимое к нему, канцелярский нож, изолента, несколько плоских отверток. Обратите внимание! Разрезать ленту можно только по размеченным линиям (нужная длина выбирается), иначе крайние к разрезу диоды не будут работать.

Теперь о самом процессе замены. Для начала, необходимо разобрать селектор переключения АКПП. Все, что мешает сдвинуть верхнюю декоративную накладку, нужно демонтировать. Сняв накладку, Вы увидите центральную часть селектора, на которой находятся буквенные обозначения включенной передачи. Накладка, крепится к пластиковому корпусу посредством двух защелок и разъединив эти части её можно максимально поднять вверх. Полностью снять её не получится, так как сам наконечник рычага мешает это сделать.

Подсветка Выполнив указанные действия, Вы заметите углубление сферической формы, с установленной внутри лампой подсветки. Выполняя аккуратные поворотные движения, вытащите патрон с лампой из корпуса, после чего останется лишь инсталлировать подготовленную светодиодную ленту, с предварительно припаянными к полюсным контактам отрезками проводов.

С обратной стороны, такая лента имеет двухсторонний скотч, посредством которого она и крепится в нишу. Подсоединить её к штатной проводке можно любым известным способом (к примеру, можете оголить часть штатной проводки и припаять проводку ленты). Выполняя указанную операцию, не забудьте соблюдать полярность (на светодиодной ленте все помечено).

Так, теперь, припаянную проводку следует изолировать и уложить в нишу, а штатную лампу вынуть. Проверить работоспособность конструкции лучше до того, как Вы соберете все в обратной последовательности, что б потом не тратить время на лишнюю разборку. Если все исправно работает – закройте верхнюю крышку и установите на прежние места все снятые ранее элементы. Все, осталось только наслаждаться результатом проделанной работы, который будет видно даже днем, не говоря уже о темном времени суток.
