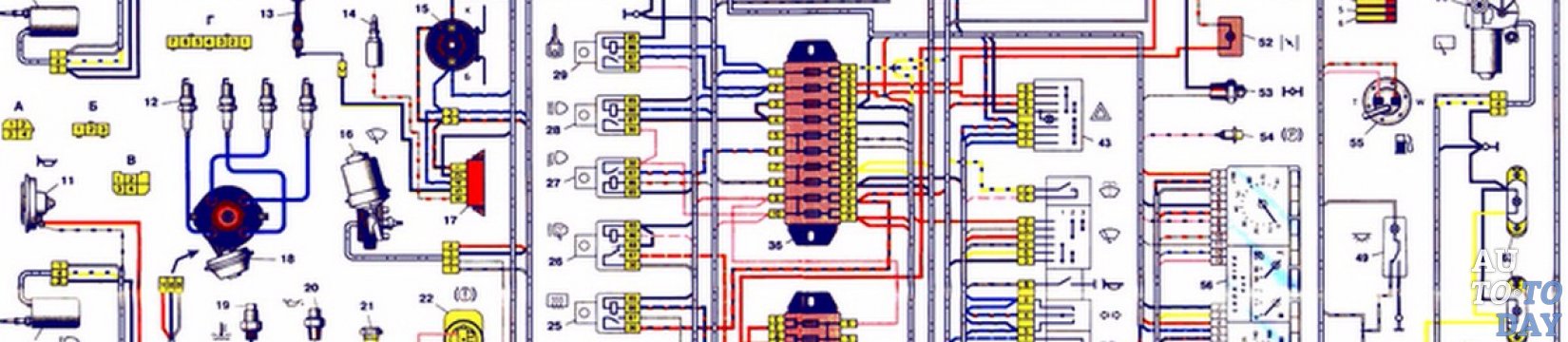

Замок зажигания автомобиля - схема и самостоятельная замена

9811

Замок зажигания В современном мире развитие автомобильных технологий происходит достаточно быстро и с огромным количеством как мелких, так и весомых изменений. Некоторые детали убираются, некоторые добавляются, а некоторые остаются незаменимыми и нужными, так как являются ключевыми составными в функционировании автомобиля.

Одним из немногих незаменимых элементов с недавнего времени в оснащении автомобиля является замок зажигания. Именно благодаря этому устройству есть возможность заводить двигатель, останавливать его и регулировать режимы электроники.

1. Для чего автомобилю замок зажигания?

Еще в прошлом веке на автомобилях напрочь отсутствовали замки зажигания. В те времена запуск двигателя производился элементарным проворачиванием кривым ключом двигателя. Таким образом, двигатель раскручивался вручную.

В наше время стартер выполняет ту же задачу, что и кривой ключ в прошлом столетии. Он проворачивает двигатель за маховик, большой и плоский диск с зубцами. Установлен этот диск между сцеплением и двигателем.

В момент запуска двигателя все зубцы на стартере и маховике приходят в зацепление. Двигатель в этот момент раскручивается по управляющему сигналу из самого замка зажигания. Происходит это за счет мощности аккумуляторной батареи.

Замок зажигания Замок зажигания является устройством, которое, при его включении, обеспечивает подачу постоянного тока от аккумуляторной батареи к тяговому реле стартера. Проще говоря, именно замок зажигания дает первый толчок к тому, чтобы автомобиль начал свою успешную работу. Именно эта часть автомобиля является самой важной, так как без нее функционирование машины будет бесполезным.

Помимо контроля подачи питания к электрическим системам, замок зажигания предотвращает разрядку аккумулятора когда автомобиль не находится в движении, а припаркованный. Именно с помощью замка зажигания производится запуск двигателя от стартера при повороте ключа. Периодически замок зажигания необходимо менять. Это связано с несколькими потенциальными причинами: потерей владельцем ключа, перегорания контактной группы, поломкой противоугонного устройства.

2. Схема замка зажигания.

Замок зажигания состоит из нескольких частей: первой частью является механическая часть, которая состоит из самого цилиндра замка, куда должен вставляться ключ зажигания; второй частью является электрическая часть, состоящая из определенной группы контактов, которые замыкаются в определенной последовательности при разном повороте ключа. До возникновения охранных систем, установки иммобилайзера, машина от угона была защищена только замком зажигания. Угон авто мог осуществиться лишь при правильном замыкании нужных проводов.

Замок зажигания Вообще, замки зажигания имеют от двух и до четырех положений ключевых переключений. Подключения к питанию различных систем и аксессуаров целиком и полностью зависит от положения ключа зажигания в автомобиле. Вынимание ключа может производится только в одной позиции, при выключении всех потребителей. В положении номер один, обычно, включается радио. В рабочем положении номер два подключаются все потребители электроэнергии. В определенном положении "старт" подключается лишь один стартер, а подача питания на те системы, которые для своей работы потребляют большое количество мощности - отключаются.

После того, как двигатель был заведен, ключ возвращается в положение номер два. При полном отключении замка зажигания, когда нет ключа в замке, то есть нулевом положении, питание подается только на габаритные огни, прикуриватель, дальний свет, блок управления двигателем, аварийные огни и охранную систему.

Из-за возникновения новых охранных систем, установленных в автомобиль еще при их производстве, у замка зажигания защитная функция не играет практически никакой роли в охране машины. Уже стало невозможным на новых автомобилях замыкание проводов и угон машины, так как присутствуют другие охранные системы.

Схема замка зажигания Таким образом, замок зажигания автомобиля состоит из механической и электронной части и шлейфа проводов, клемма которого зажата между двумя частями самого замка. Особую роль играет этот шлейф проводов, который также называется контактной группой. Именно через контактную группу происходит прямая и постоянная подача непрерывного тока. При неисправности этого элемента следует найти контакты, которые окислились или перегорели, проверить остальные контакты мультимером, присоединяя к разным контактам по очереди провода (показания на мультимере должны = 0), заменить контактную группу полностью, или только неисправные элементы (желательно маркировать провода и контакты, чтобы избежать путаницы при подключении новых контактов). Вот схема самого выключателя зажигания:

1. Запорный стержень;

2. Корпус выключателя зажигания;

3. Валик;

4. Контактный диск;

5. Контактная втулка;

6. Колодка.

3. Как по схеме замка зажигания самостоятельно заменить замок зажигания.

Замок зажигания Исходя из вышеуказанной составной схемы "нутра" замка зажигания, можно предположить, какие могут возникнуть проблемы, которые приведут или к частичному ремонту поврежденной детали, или к тотальной замене замка зажигания. Потенциальными причинами неработоспособности замка зажигания являются:

1. Механический износ контактной группы (шлейфа проводов), подгорание или окисление проводов.

2. Нарушение самих контактов в разъеме замка зажигания: обгорание, окисление, плохой контакт.

3. Поломка цилиндра замка зажигания, его механический износ.

4. Самой распространенной причиной, по которой надобность смены замка очень большая - потеря ключей владельцем автомобиля.

Замена замка зажигания является достаточно простой и одновременно сложный процесс, так как требует особого внимания и осторожности. Для замены замка зажигания изначально необходимо отключить аккумуляторную батарею, сняв отрицательную клемму. Следующим шагом будет снятие кожуха под рулем, отключение всех электрических разъемов от подрулевых переключателей и замка.

Замок зажигания Замок зажигания крепится болтами заломышами к рулевой рейку, которые обычной отверткой или ключом открутить невозможно. Эти заломыши необходимо попробовать открутить молотком и зубилом. Если постигла неудача, можно попробовать высверлить электродрелью их. На место этих болтов можно поставить новые заломыши или установить простые, так как старые болты были сломаны при предыдущей процедуре. Надобность в замене всего замка возникает редко. Намного чаще возникает потребность в замене контактной группы или личинки замка. Сняв кожух, открутив замок и вытащив его наружу, нужно заменить контактную группу, предварительно записав, какие провода подключаются к каким контактам. Если есть желание заменить замок целиком, то после его снятие и покупки нового замка, на помеченные маркерами контакты присоединить провода, проверив до этого мультимером напряжение контактов, присоединить сам замок на место, закрутить все старые или новые болты, и одеть на старое место кожух.

Существует также иной способ замены замка зажигания. Принцип достаточно похож, но немного отличается, так как подойдет не ко всем типам автомобиля. Для замены замка потребуется отвертка, мультимер и тонкое шило.

Выключатель зажигания установлен под панелью приборов на кронштейне вала рулевого управления. Нужно снять кожух, вывернув винты его крепления. Два винта крепления выключателя зажигания нужно отвернуть. Нужно вставить ключ в выключатель зажигания и повернуть его в нулевое положение, отключив устройство противоугона. Далее нужно нажать отверткой через отверстие в кронштейне на фиксатор и вынуть ключ из выключателя, а выключатель из кронштейна. Провода от выключателя отсоединить, промаркерировав их предварительно. Проверить правильность замыкания контактов при разных положениях ключа. Проверить работу противоугонки.

Контактная группа замка зажигания Чтобы заменить контактную группу поддеть шилом через прорезь в торце корпуса 2 стопорное кольцо и вынуть из корпуса контактную часть. При ее новой установки в корпус выключателя, расположение должно быть таковым, чтобы штекеры "30" и "15" были со стороны запорного стержня. Саму контактную часть можно снимать, не снимая при этом выключатель с автомобиля, после снятия кожуха вала рулевого управления. Новый выключатель зажигания нужно установить в обратном порядке снятию. Провода нужно подсоединить к новому выключателю в соответствии с маркировкой и схемой электрооборудования.

Следует знать, что в некоторых моделях авто внутри замков зажигания заложена шайба, где находится номер ключа, за которым можно изготовить дубликат ключа.
