Датчик коленвала: признаки неисправности

35468

Коленвал (коленчатый вал) – это узел деталей, деталь достаточно сложной формы. Имеет шейки, которые служат для крепления шатунов, а уже от этих элементов деталь воспринимает все усилия, преобразуя их в крутящий момент. Коленчатый вал является составной частью кривошипно-шатунного механизма.

Датчик коленчатого вала имеет множество различных наименований, начиная названием «ДПКВ» - датчик положения коленчатого вала (датчик синхронизации, и заканчивая наименованием «датчик ВМТ».

Именно датчик коленвала (датчик оборотов коленвала) является уникальным датчиком. Это объясняется тем, что неисправность данной электронной системы является единственной в своем роде, которая порождает полную остановку двигателя.

Но почему происходит так, что при возникновении неполадок с датчиком коленвала двигатель внутреннего сгорания прекращает свою работу? Это связано с тем, что сам датчик коленвала призван синхронизировать работу системы зажигания и топливных форсунок. Это означает, что сбой в работе такого датчика неизбежно приведет к сбою системы впрыска топлива.

Сам датчик коленчатого вала в период своей работы подает определенные сигналы электронному блоку управления о непосредственном положении в этот момент коленчатого вала, направление его вращения и ее частоте. Принцип работы датчика коленчатого вала очень часто отличается, так как целиком зависит от типа применяемого датчика на конкретной марке и модели автомобиля.

Существует несколько типов датчика оборотов коленчатого вала:

- Магнитные датчики индуктивного типа не требуют для своего потребления особого отдельного источника питания. Для сигнала электронного блока управления индицируется напряжение в определенный момент, когда через магнитное поле проходит зуб синхронизации. Это магнитное поло образовывается вокруг датчика. Кроме того, что датчик контролирует обороты коленвала, он также зачастую используется как скоростной датчик.

- Датчик Холла базируется на эффекте Холла. Это означает, что движение тока берет свое начало в тот момент, когда постоянно изменяющееся магнитное поле приближается к датчику. Диск синхронизации перекрывая магнитное поле, с помощью своих зубьев взаимодействует с магнитным полем, которое образовалось вокруг датчика. Датчик оборотов коленчатого вала данного типа также используется для распределения зажигания.

- Оптический датчик. В данном типе датчиков диск синхронизации выполняется с зубьями или отверстиями. Сам диск перекрывает поток света, который проходит между светодиодом и приемником. Приемник перерабатывает полученный поток света в импульс напряжения, который, собственно, и передается в электронный блок управления.

Электронный блок управления принимает все подающиеся сигналы, которые генерируются датчиком частоты коленвала. После этого он определяет положения коленчатого вала относительно верхней мертвой точки в четвертом и первом двигательных цилиндрах, а также определяет частоту и направление, с которой вращается коленчатый вал.

Благодаря результатам, которые получает электронный блок управления, создаются сигналы для управлением: моментом зажигания, форсунками, регулированиям электробензонасоса, показаниями работы тахометра.

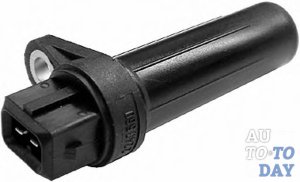

Датчик синхронизации имеет идентичный корпус другим различным датчикам. Есть лишь одно отличие между внешним видом этих датчиков – длинный провод, имеющий разъем, через который происходит подключение к бортовой цели.

Очень неудобным является место расположения датчика коленчатого вала. Именно из-за этого к датчику и подключен длинный провод с разъемом. Сам датчик прикреплен к кронштейну рядом шкива привода генератора.

При непосредственной установке датчика коленчатого вала зазор должен выставляться между зубчатым шкивом и самим датчиком. Правильным является положение датчика, когда зазор, который находится между его сердечником и диском синхронизации колеблется от 0,5 мм до 1,5 мм, а расстояние самого зазора можно регулировать с помощью прокладок (шайб), между датчиком и его посадочным гнездом.

В процессе непосредственной эксплуатации могут возникать неисправности датчика оборотов коленчатого вала, хотя это является довольно редкостным явлением. Все механические повреждения датчика возникают зачастую при произведении косвенных ремонтных работ под капотом, или если между зубьями шкива и датчиком различного рода посторонние предметы.

1. Что представляет собой ДПКВ

Прежде чем приступить к определению неисправностей и поломок в датчике коленчатого вала (индикатора сигнализации), нужно выяснить, что именно собою являет данный датчик и для чего он нужен. Так вот, основное его предназначение заключается в том, чтобы дать системе топливного впрыска транспортного средства возможность осуществление синхронного функционирования системы зажигания и топливных форсунок.

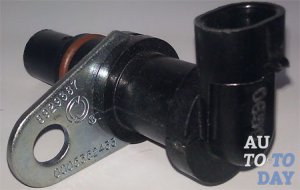

Устройство датчика коленчатого вала совсем простое и состоит из: капронового каркаса, обмотанного медным проводом, который крепится на стальном сердечнике. Сам провод изолирован эмалью. Герметическую роль играет компаундная смола. В период своей непосредственной работы датчик и подает сигналы электронному блоку управления о положении и всей работе коленвала.

Проблемы и поломки с датчиком положения коленчатого вала лишают топливную систему возможности установления всех важнейших вышеуказанных характеристик. Именно поэтому следует знать о том, как самостоятельно проверять исправность датчика коленчатого вала.

2. Датчик коленвала – признаки неисправности

Для начала необходимо выделить наиболее понятные и явные признаки неисправностей датчика коленчатого вала:

  • 1. В моторе при динамических нагрузках возникает ощутимая детонация;

    2. На холостом ходу обороты идут с признаками неустойчивости;

    3. Значительно снижается мощность двигателя без каких-либо показаний на приборах;

    4. Во время непосредственной езды существенно снижается динамика автомобиля. Тем не менее данная проблема может свидетельствовать о проблемах и с самым двигателем;

    5. Неконтролируемое понижение и повышение оборотов.

Помимо этого, о том, что датчик положения коленчатого вала пришел в негодность и стал неисправным может свидетельствовать банальная невозможность запуска автомобильного двигателя. Следовательно, автолюбителю не обязательно быть профессионалом в различных вопросах об устройстве электронных систем автомобиля, чтобы выявить и определить неисправность.

3. Как проверить датчик положения коленвала

Работоспособность всего узла данного устройства может быть проанализирована в несколько способов. Для начала необходимо запастись всеми нужными устройствами, а датчик синхронизации снять с двигателя. После этого нужно осмотреть его и приступить к непосредственной проверке.

При осмотре внешнем можно определить и установить различные повреждения сердечника, контактной колодки или самого корпуса датчика коленчатого вала. Иногда достаточным действием может быть простая очистка контактов и сердечников от различных загрязнений. Если же при внешнем осмотре не было выявлено явных проблем, то нужно приступить к проверке «скрытых угроз».

Первым способом такого рода осмотра будет прозвон датчика коленчатого вала омметром. Этот элементарный вариант позволяет очень легко решить проблему, которая заключается в проверке датчика положения коленвала на исправность. Таким образом необходимо произвести замер сопротивления обмотки датчика коленчатого вала. Вариация нормальной величины является от 550 Ом до 750 Ом.

Второй способ сложнее чем первый, так как задействует больше времени и ресурсов. Изначально необходимо измерять сопротивление обмотки датчика коленчатого вала, как и в первом случае с помощью омметра и мегомметра. После этого необходимо измерять индуктивности с помощью определенного прибора. Нормальным показателем будет являться индуктивность от 200 до 400 мГц.

Вследствие этого нужно использовать цифровой вольтметр и сетевой трансформатор. Именно результаты всех вышеуказанных замеров укажут автолюбителю на то, является ли исправным или неисправным датчик положения коленчатого вала.

Подытожим. Датчик положения коленчатого вала – один из важнейших элементов электронной системы автомобиля. Это единственное устройство из-за которого может тотально остановиться работа двигателя. Именно поэтому множество опытных автомобилистов дают дельный и полезный совет: всегда имейте в багажнике запасной датчик положения коленчатого вала. Он стоит достаточно дешево, а вот значение данного устройства для работы двигателя – неоценимое.
