Маслосъемные кольца – что это такое

12671

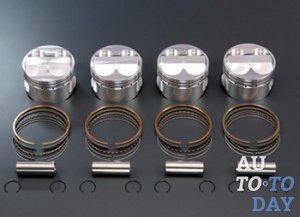

Поршневые кольца Поршневые кольца служат для создания давления в камере сгорания и удаления излишков масла со стенок цилиндра.При конструировании двигателя внутреннего сгорания инженеры неизменно сталкиваются с одной и той же проблемой - дно поршня и цилиндр не могут быть одного и того же диаметра.

При этом масло не должно проникать в камеру сгорания. Массивный поршень заклинит в цилиндре, даже если он будет чуть меньше диаметром, а вот узкое гибкое кольцо, снабженное подвижным замком - нет. Применение колец оказалось идеальным компромиссом.

Что такое маслосъемные кольца?

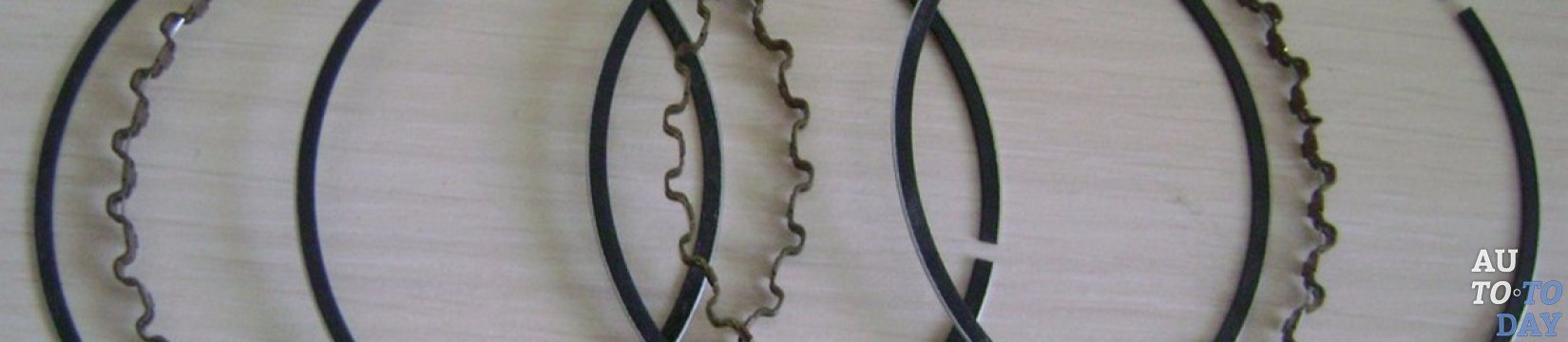

Маслосъемные кольца препятствуют проникновению масла из картера в камеру сгорания, снимая излишки масла со стенки цилиндра. Их устанавливают ниже компрессионных. Они в отличие от компрессионных колец имеют сквозные прорези или состоят из двух колец скребкового типа. На поршни некоторых двигателей устанавливают составные маслосъемные кольца, изготовленные из двух стальных дисков и двух пружинных расширителей — осевого и радиального. Осевой расширитель, расположенный между дисками, плотно прижимает их к стенкам канавки поршня. Радиальный расширитель плотно прижимает диски к цилиндру. Сборные кольца хорошо прилегают к поверхности цилиндра и обеспечивают низкий расход картерного масла.

Основные функции и виды

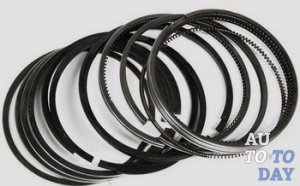

Поршневые кольца Маслосъемные кольца устанавливаются на уровень ниже по отношению к компрессионным. В отличие от цельной структуры компрессионных, они производятся со сквозными прорезями (из литого чугуна), либо составными с расширяющими пружинами (из стали). Составные кольца представляют собой одно тонкое верхнее кольцо, одно нижнее и два расширителя (осевой и радиальный). В зависимости от типа поршня и двигателя можно устанавливать пару маслосъемных колец. Данный тип колец выпускают трех видов:

- хромированные,

- нехромированные,

- стальные.

Герметизация камеры расширения или сгорания; увеличение компрессии, благодаря чему двигатель может работать и запускаться.

Уменьшение общего расхода моторного масла машины (для всех четырехтактных и дизельных двухтактных двигателей); при этом должна обеспечиваться достаточная смазка всех скользящих элементов.

Удерживание отработавших газов от попаданий их в картер. Отвод лишнего тепла от работающего поршня, чем не допускается его перегрев и нормализуется теплопередача через стенки цилиндров.

Где устанавливаются кольца?

Место установки и тип поршневых колец зависит от их профиля использования. Комплектация колец на цельный поршень будет отличаться от комплектации составного поршня, так как последний включает в себя промежуточное второе кольцо.

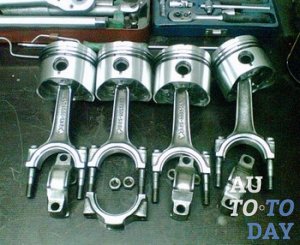

ПоршниПеред непосредственной установкой новых деталей, необходимо провести тщательную очистку поршней и гильзы. Кроме того, в процессе демонтажа поршневой группы, важно не нарушить строгую укомплектованность деталей. Специалисты рекомендуют ставить для себя метки на их нерабочих поверхностях. Это будет гарантией нормальной эксплуатации всех деталей блока управления двигателя. Перечень поршневых колец для цельного поршня двигателя:

- Самым верхним устанавливается компрессионное кольцо с трапециевидным сечением без прорезей и скручивания.

- Второй устанавливается деталь прямоугольного сечения, оснащенная срезанным углом, что обеспечит простое скручивание. Наличие конусного выреза на различных двигателях может находиться как сверху, так и снизу.

- Нижней размещается маслосъемная запчасть.

Перечень поршневых колец для составного поршня:

- Сверху устанавливают компрессионную деталь трапециевидного сечения, важно, чтобы она была без прорезей и скручивания.

- Промежуточно размещается поршневое кольцо с положительным скручиванием и наличием конусного выреза по верхнему краю запчасти.

- Внизу устанавливают маслосъемную деталь.

Какие бывают неисправности?

Основной неисправностью поршневых колец является их износ в процессе продолжительной эксплуатации. Ресурс поршневых колец двигателей отечественных автомобилей приблизительно равен 150000 км., вернее состояние соединения между поршневыми кольцами и стенками цилиндров. Кольца современных автомобилей передовых производителей могут служить до 300000 км, правда, иногда приходится слышать от владельцев, что двигатель их автомобиля уже прошёл 500000 км. Пробег лучших грузовых автомобилей-тягачей может быть более 1000000 км.

Но эти пробеги могут быть значительно уменьшены неправильной эксплуатацией. К ускоренному износу поршневых колец приводит несвоевременная замена масла в двигателе, использование не подходящего для этого двигателя или загрязнённого мала.

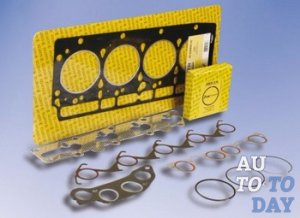

Кольца Несвоевременная замена воздушного фильтра и, тем более, эксплуатация автомобиля вообще без воздушного фильтра или езда по пыльным дорогам. Применение некачественного топлива или несвоевременная замена топливного фильтра. К тяжёлым условиям можно отнести постоянную эксплуатацию автомобиля в городских пробках. Очень вредны для колец кратковременные поездки, при которых двигатель не успевает прогреться до нормальной рабочей температуры, особенно в зимнее время.

Не допускается эксплуатация двигателя с высокими нагрузками, до его полного прогрева. Система управления двигателя некоторых высокофорсированных автомобилей не позволяет двигателю развивать полную мощность, пока температура масла в двигателе не достигнет установленного предела. Именно масла, а не охлаждающей жидкости системы охлаждения.

Бывают случаи быстрого, лавинообразного разрушения поршневых колец. Это может произойти или из-за сильного перегрева двигателя или в результате работы двигателя в условиях недостаточной смазки. В таких случаях возможно заклинивание колец в цилиндре, образование задиров на стенках цилиндра и поршне, разрушение поршневых колец и перегородок между кольцевыми канавками поршня. Такое состояние двигателя диагностируется достаточно легко.

Признаком недопустимого износа поршневых колец является повышенное потребление масла. Если двигатель малолитражного автомобиля расходует более 0,5 литра масла на 1000 км и при этом при трогании с места после остановки перед светофором наблюдается появление из системы выпуска сизого дыма, можно предположить что поршневые кольца двигателя имеют недопустимый износ. В этом случае может наблюдаться повышенное давление картерных газов двигателя, которое можно определить, отсоединив шланг системы принудительной вентиляции картера двигателя. Также о большом давлении картерных газов свидетельствуют протечки масла через сальники, прокладки и другие уплотнения двигателя.

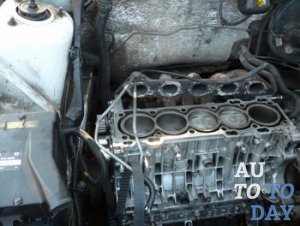

Поршневая системаДля более точного диагностирования необходимо проверить компрессию в цилиндрах двигателя и проверить состояние цилиндропоршневой группы методом утечки сжатого воздуха. Первоначально компрессионное поршневое кольцо в разрезе имело достаточно простую прямоугольную форму, но со временем форма колец стала значительно сложнее. Кольцо имеет наружную (рабочую) поверхность, непосредственно соприкасающуюся со стенками цилиндра, внутреннюю поверхность, направленную в сторону центра окружности кольца и две боковые поверхности, верхнюю и нижнюю.

В результате эволюции двигателя форма разреза кольца перестала быть прямоугольной. Для обеспечения большей долговечности кольца, его более быстрой притирке к поверхности цилиндра, уменьшения вероятности закоксовывания колец в канавках поршня и для обеспечения других рабочих характеристик кольца форма разреза кольца стала довольно сложной и очень разнообразной.

Конусная рабочая поверхность делается для обеспечения более лёгкой притирки поршневых колец к зеркалу цилиндра в период обкатки двигателя. Для этих же целей делаются кольца с закруткой. Кольца, имеющие проточки или фаски на внутреннем диаметре, при сжатии закручиваются. Кольца с закруткой уменьшают способность колец к радиальным вибрациям и улучшают удаление масла со стенок цилиндра при движении поршня вниз, оставляя необходимую масляную плёнку при движении поршня вверх.

Кольцо, имеющее проточку или фаску в верхней части внутренней поверхности при сжатии принимает положительную закрутку, то есть наружная поверхность поднимается вверх. Кольцо, имеющее проточку или фаску в нижней части внутренней поверхности при сжатии принимает отрицательную закрутку, то есть наружная поверхность опускается вниз. Поршневые кольца, имеющие форму односторонней или двух сторонней трапеции, уменьшают возможность закоксовывания колец в канавках поршня.

Что делать если залегают маслосъемные кольца?

Установк маслосъемного кольцаЧто происходит с двигателем, когда залегают поршневые кольца? Давайте разберемся с этим вопросом, а заодно посмотрим, как решается эта проблема самостоятельно.

Залегание поршневых колец приводит к потере их подвижности. Происходит это по причине скопления нагара от сгоревшего масла, которое сильно забивает канавки в поршне, что и приводит к залипанию колец внутри "гнезд". В этом случае обязательно ухудшаются уплотнения между поршнем и цилиндром. Двигатель теряет компрессию, не развив положенную мощность, поскольку не происходит достаточной степени сжатия рабочей смеси. Кстати, именно по этой же причине двигатель не будет адекватно запускаться в мороз, поскольку кольца забиты коксом.

Что следует далее? Первое, что укажет на проблемы с двигателем - повышенный расход масла. От нагара страдают маслосъемные кольца, поскольку они работают наподобие скребка. Часто залегание поршневых колец возникает во время кратких поездок в черте города, когда двигатель не успевает прогреться.

Ещё одна причина возникновения залегания колец - низкосортное (поддельное) масло. Качество масла - это очень важный аспект, поскольку будет нагар или нет - зависит именно от качества продукта. Так, к примеру, если вы будете использовать сомнительное масло, то оно будет гореть, как маргарин на сковородке. Поэтому покупайте то масло, которое рекомендовано именно вашему авто заводом-производителем.

А теперь вопрос: как избавиться от нагара? Есть совет от опытных мастеров-мотористов, которые на этом деле уже "собаку съели". Для того чтобы убрать нагар с поршневых колец используйте следующий рецепт. Выверните свечи. Залейте в каждый цилиндр смесь, которая состоит из 50% керосина и 50% ацетона. Оставляем двигатель на ночь. Данная смесь обеспечивает размягчение нагара.

Наутро закручиваем свечи на место и запускаем двигатель. На прямом участке трассы следует прогнать авто на максимальных оборотах, километров 15. Как ни странно, но вот такой простой метод позволит вам очистить поршневые кольца от грязи и восстановить их подвижность, не прибегая к разборке. Но не забудьте обязательно заменить масло и фильтр: старое масло уже забито смывшимся нагаром после применения очистительной смеси, которую вы заливали на ночь в цилиндры.

И последнее. Дабы в будущем избежать образования нагара следует соблюдать всего два правила. Во-первых, даже если вы редко выезжаете, все равно хотя бы раз в неделю прогревайте двигатель и немного «выгуливайте» ваше авто. А во-вторых, используйте только качественное масло.
