Карбюратор "Солекс 21083": как правильно выбрать

8856

Карбюратор На протяжении почти столетия бензиновые двигатели почти на всех автомобилях не могли работать без карбюраторов. Только в начале 80-х годов прошлого века эти хитроумные изобретения начали вытеснять более современные впрысковые системы питания. Так как сильно возрасли экологические требования к машинам, а технологии непрерывно развивались и развиваются, совершенствование классического карбюратора почти остановилось.

Но очень многие отечественные производители не смогли отказаться от подобной системы. Хотя строение у карбюраторов, например, семейства «Солекс» крайне сложное, а сами приспособления проигрывают современных системам впрыска горючего, именно карбюраторы живут дольше. Именно благодаря своей долговечности от карбюраторных систем питания до сих пор не отказались.

Современные технологии стали внедряться в сферу автомобилестроения относительно недавно. Например, системы питания двигателя начали обновляться только с начала 80х годов ХХ столетия, когда специалисты разработали системы питания, которые работают на впрыскивании горючего. В этот момент эра карбюраторов начала заканчиваться. Но это не мешает отечественным производителям все так же ставить в свои изделия карбюраторы, например, семейства «Солекс».

«Солексов» в семействе несколько, все они разработаны под конкретный объем двигателя. Наиболее популярными являются «Солексы» модификации 21053, 21083, 21073, 21041. Между этими видами существует ряд отличий. Два «Солеска» разной модификации будут иметь разные тарировочные данные, то есть у них будут разные сечения больших диффузоров, разный тип и значение жиклеров и так далее. Самое главное – это то, что каждая модификация карбюратора рассчитана под конкретный тип двигателя и его объем.

Например:

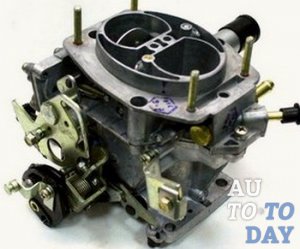

Солекс - «Солекс» 21083 – базовая модификация. У этого карбюратора сечение диффузоров самое маленькое (21х23). Рассчитан этот карбюратор на поперечно расположенный двигатель «зубильного» типа с объемом 1,5 л. Эта модификация самая популярная, так как ее можно переделать в любой другой «Солекс». Уникальность модификации 21083 состоит в том, что этот карбюратор можно проточить под любые диффузоры. Специалисты все же не рекомендуют устанавливать «Солекс» 21083 на двигатели, объем которых превышает 1,5 л, так как на высоких оборотах карбюратор будет душить двигатель по причине маленького сечения диффузоров.

- «Солекс» 21053 – карбюратор, который предназначен под двигатель продольного типа с объемом 1,5 л. У модификации 21053 диффузоры 23х24, поэтому он лучше всего подходит для 1,5литровых двигателей, так как требует минимальных настроек.

- «Солекс» 21073 – карбюратор под ниву, диффузоры 24х24, объем двигателя 1,7 л. Требует минимальных настроек. Имеет два дополнительных штуцера, которые отвечают за рециркуляцию отработанных газов, чего в других модификациях нет.

- «Солекс» 21041 – карбюратор под двигатель 1,8 л с самым большим сечением диффузоров – 24х26.

Так как все модификации данного семейства карбюраторов выглядят одинаково, а также устроены аналогично друг другу, то и устанавливаются они тоже аналогичным образом.

Чтобы установить «Солекс» 21023 на ВАЗ 2104/2109, нужно выполнить определенную последовательность действий.

1) Перед установкой карбюратора нужно почистить моторный отсек, чтобы грязь не попадала ни в сам карбюратор, ни во впускной коллектор;

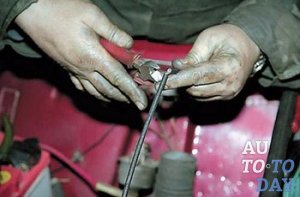

2) Нужно отсоединить установленный карбюратор, то есть его тросы и тяги, а также отключить шланги, через которые подается топливо, и шланги системы подогрева;

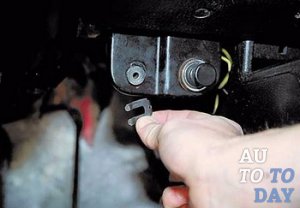

3) Чтобы отсоединить кожух троса привода воздушной заслонки, нужно вытащить упругую скобу с внешней стороны панели «подсоса»;

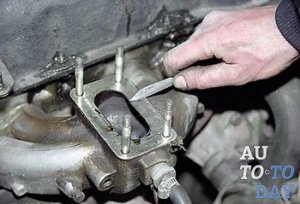

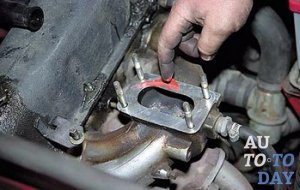

4) Посадочную плоскость коллектора нужно хорошенько очистить, но так, чтобы в двигатель не попала пыль и грязь;

5) Дабы не было подсоса воздуха, нужно нанести герметик, если на посадочной площадке есть маленькие раковины;

Карбюратор 6) Прокладки нужно устанавливать последовательно – от тонкой к толстой и наоборот. Толстая прокладка отвечает за теплоизоляцию. Паронитовые тонкие прокладки нужно конкретно под «Солекс». Лучше взять одну прокладку, в которой два отверстия, которую нужно устанавливать между гетинаксовой прокладкой и карбюратором, и одну с овальным отверстием, которую нужно ставить между коллектором и гетинаксовой прокладкой;

7) Чтобы установка была удобной, карбюратор нужно ставить таким образом, предварительно сняв верхнюю крышку, чтобы привод дроссельной заслонки был спереди машины;

8) Далее следует монтаж кулисы тяг привода дроссельной заслонки со стороны крышки головки блока. Может быть так, что кулису карбюратора придется поместить приблизительно по центру, между отверстиями, так как на карбюратор она ровно не ляжет. Чтобы кулиса не прилипала, ее нужно расположить на своем месте перед тем, как одеть карбюратор на шпильки;

9) Чтобы не было подклинивания заслонки при штатной пружине, лучше установить на тяги наконечники из пластмассы, который точно сядет;

10) Далее нужно притянуть трос привода воздушной заслонки над крышкой головки цилиндров. Трос нужно подогнать по длине, обрезав при этом кожух, а уже потом подключить к карбюратору;

11) Можно монтировать верхнюю крышку карбюратора, но с использованием новой прокладки;

12) Нужно подключить к карбюратору через тройник шланги от системы подогрева и вакуумного регулятора разделителя зажигания;

13) Тройник нужно врезать в топливопровод к фильтру тонкой очистки. Далее нужно подсоединить топливный шланг обратки карбюратора;

14) Потом нужно врезать шланг в шланг обратки обратный клапан и подсоединить к карбюратору;

15) Возвратную пружину нужно закрепить на старой оси кулисы на крышке головки блока;

16) Нужно установить дополнительную пружину на время обкатки для того, чтобы новые шаровые наконечники тяг привода дроссельной заслонки приработались;

17) Далее нужно подключить электроклапан ЭПХХ к контакту «плюс» на реле света;

18) Потом нужно установить воздушный фильтр, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

Карбюратор Солекс Чтобы отрегулировать работу карбюратора «Солекс», не нужно знать чего-то сверхъестественного. Начать настройку работы карбюратора можно с поплавковой камеры. Тут можно провести проверку уровня горючего. Чтобы это сделать, нужно:

1) Дать двигателю поработать 2 – 3 минуты;

2) Убрать с карбюратора воздушный фильтр;

3) Отсоединить шланг подачи горючего;

4) Аккуратно убрать крышку карбюратора;

5) Используя штангенциркуль, померять расстояние между кромкой корпуса поплавковых минукамер и уровнем горючего в них. Этот интервал должен быть равен 25,5 мм. Если есть отклонения, то нужно подогнуть язычок кронштейна поплавков, чтобы привести все в норму.

Далее нужно отрегулировать работу пускового устройства, причем карбюратор для этого нужно снимать. Перед тем, как перейти к регулировке, нужно проверить диафрагму пускового устройства. Чтобы это сделать, нужно открутить 4 винта и снять крышку устройства. Если диафрагма повреждена, ее нужно заменить. Сама регулировка заключается в ряде процедур:

1) Нужно закрыть воздушную заслонку, повернув рычаг привода;

2) Опустить вниз шток пускового устройства с помощью отвертки;

3) Произвести замеры зазоров между стенкой камеры и открывшейся заслонкой. Если полученные данные не совпадают с тарировочными, которые указываются на карбюраторе, нужно все отрегулировать;

4) Для регулировки нужно ослабить контргайку, которая размещена на ускорительном насосе, а регулировочный винт нужно провернуть отверткой. Зазор будет увеличиваться при выкручивании, а при закручивании он будет уменьшаться.

Установка Солекса 5) Потом нужно измерить зазор дроссельной заслонки в первой камере. Перед этим нужно закрыть воздушную заслонку. Пусковой зазор не должен отличаться от показателей, которые установлены тарировочной таблицей. Если же несоответствие есть, то нужно вращать регулировочный винт дроссельной заслонки.

Последнее, что нужно отрегулировать, так это холостой ход. Проводить эту операцию нужно тогда, когда карбюратор и воздушный фильтр установлены, а двигатель хорошо прогрелся. Желательно иметь под рукой тахометр и газоанализатор. Если же последнего устройства нет, то действовать нужно по схеме:

1) При выключенном двигателе нужно до упора завернуть винт качества смеси, а потом 3 - 4 оборотами его отвернуть. Если же установлена заглушка из пластмассы, то ее нужно вовсе снять;

2) Потом нужно запустить двигатель, убрать подсос и включить вентилятор вместе с дальним светом фар;

3) Довести движок до 750 – 800 оборотов в минуту с помощью винта качества смеси;

4) Установить максимально возможное количество оборотов;

5) Установить 900 оборотов в минуту;

6) Установить 800 оборотов в минуту;

7) Закручивать винт, пока двигатель не станет работать неустойчиво, а потом открутить на 0,5 – 1 оборот;

8) Винтом нужно установить необходимые обороты на сезон: на зиму – 900-1000 оборотов, на лето – 800-900 оборотов.

Установка Солекса Самое главное, чего нужно добиться при настройке режима холостого хода, так это того, чтобы двигатель работал стабильно в пределах рекомендованных оборотов, но при этом горючая смесь должна обогащаться в минимальной степени.

Основные проблемы карбюратора «Солекс»

1) Работа двигателя неустойчива в режиме холостого хода

Причины и ремонт:

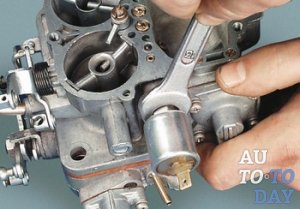

- могли засориться жиклеры холостого хода; чтобы исправить это нужно выкрутить электромагнитный клапан и жиклер, после чего прочистить их;

- поломки электромагнитного клапана; подлежит замене;

- есть подсос воздуха; нужно поменять прокладку и промазать герметиком.

2) Если резко нажать на педаль акселератора, то в работе двигателя будет кратковременный перебой, нет динамики

Причины и ремонт:

- неисправен ускорительный насос; нужно прочистить шариковые клапаны и распылили, поменять пружину, диафрагму, кулачок;

Каарбюратор - распылители ускорительного насоса неправильно настроены; или заменить сами распылители, или настроить их так, чтобы потоки топливной смеси не пересекали и попадали точно в отверстие, которое образуется во время открытия дроссельной заслонки;

- подсос воздуха.

3) Машина подергивается во время движения

Причины и ремонт:

- засорились главные топливные и воздушный жиклеры; очистка;

- неправильная работа электромагнитного клапана; замена;

- подача горючего неправильно регулируется; отрегулировать с помощью винтов качества и количества топливной смеси.

Кроме этих «звоночков», о том, что с «Солексом» проблемы может говорить и слишком большой «аппетит» машины, то есть увеличенный объем потребляемого горючего, а также трудности в запуске прогретого/холодного двигателя. Если все же есть поломки, то лучше прибегнуть к помощи механика, который их точно устранит. Так можно сохранить свои нервы и время, а иногда – и машину.
