Как снять и отремонтировать впускной коллектор?

915

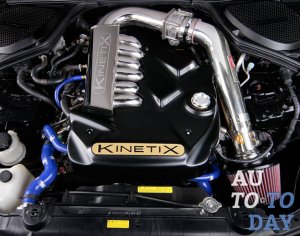

Впускной коллектор Одним из важнейших элементов подкапотного пространства является впускной коллектор двигателя автомобиля. Его главная функция заключается в том, чтобы топливно-воздушная смесь равномерно распределялась по всем цилиндрам. Эффективность работы мотора напрямую зависит от корректной работы этого процесса. Следовательно, двигатель может достичь своей максимальной производительности только в том случае, если впускной коллектор работает правильно и отлаженно. Но, кроме основной задачи, данный элемент ещё и выполняет роль площадки для крепления других узлов автомобиля, таких как карбюратор, дроссельная заслонка и другие. После прохождения автомобилем в среднем 60 000 км многим уже требуется ремонт впускного коллектора. В данном материале мы рассмотрим причины его поломок и разберём методы их устранения.

Впускной коллектор: для чего он нужен?

Этот элемент не стоит недооценивать, так как именно он выступает местом объединения топлива и воздуха. В результате выходит воздушно-топливная смесь необходимой консистенции. Также этот агрегат держит под контролем процесс, при котором получившаяся субстанция равномерно распределяется по всем цилиндрам. А это очень важный процесс, ведь только в этом случае производительность автомобильного двигателя будет самой высокой. Запомните: ремонтом, чисткой впускного коллектора и прочими процедурами пренебрегать нельзя.

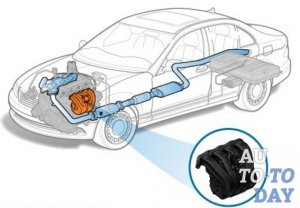

Впускной коллектор Кроме всего прочего, на нём располагаются некоторые элементы двигателя: инжекторный топливный агрегат или карбюратор, дроссельные заслонки. Вакуум, образуемый в коллекторе, является источником приводной силы для множества систем, таких как стеклоочистители, круиз-контроль, усилитель тормозов и прочие. Если из строя выйдет хотя бы одна система, значит, скорее всего, потребуется снять впускной коллектор.

Когда коллектор нужно ремонтировать?

Итак, вы узнали, для чего в автомобиле нужен впускной коллектор, теперь перейдём к сути. Почему же он выходит из строя? Частой неисправностью, случающейся с впускным коллектором, является попадание в него масла. Основным признаком, указывающим на это, является повышенный расход смазочного материала. Порой он превышает один литр на тысячу километров. В пластиковых элементах агрегата может происходить отслоение трубки от завихрителя, в результате чего возникает характерный звук при движении в виде треска и шума. Данная поломка вполне устранима своими усилиями.

Впускной коллектор может подсасывать лишний воздух, что пагубно отразится на мощности силового агрегата. К тому же может появиться посторонний шум, который похож на выдувание, как из пылесоса, или, наоборот, подсасывание.

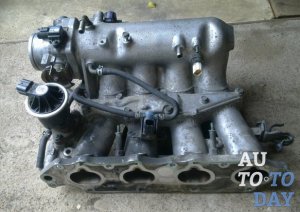

Впускной коллектор Для измерения абсолютного давления в агрегате используется специальный датчик, также отвечающий за оптимизацию процесса образования воздушно-топливной смеси. В случае выхода его из строя электронный блок управления перейдёт в аварийный режим. Может произойти даже так, что мотор даже и не запустится. Хоть современные датчики давления во впускном коллекторе и достаточно надёжны, всё же они могут выходить из строя.

Это были основные признаки неисправности впускного коллектора. Пора переходить к их устранению.

Снятие, ремонт и установка впускного коллектора

Для проведения ремонтных работ во впускном коллекторе вам в первую очередь нужно его снять. Конечно, случается и так, что можно обойтись без этого, но данные манипуляции, как правило, временные. Например, если вам нужно устранить подсос воздуха, замазав герметиком соединения коллектора. На самом деле, демонтаж данного агрегата из-под капота машины не отнимет у вас много времени.

Как снять впускной коллектор?

Найдите топливный насос и снимите с него предохранитель. Запустите двигатель. Давление в системе упадёт, и двигатель понемногу начнёт глохнуть. Снятие впускного коллектора После отключите аккумуляторную батарею и снимите с силового агрегата пластиковый кожух. Далее уберите патрубки воздушного фильтра и демонтируйте его. Отвинтите дроссельный узел, не делая ничего с крепежом заслонки. Вот вы и у коллектора. Далее можно приступать непосредственно к ремонту впускного коллектора.

Снимаем впускной коллектор

Ремонт коллектора

В том случае, если произошло отслоение квадратной трубки, в коллекторе необходимо просверлить пару отверстий сверлом диаметром 4 мм. Сделайте так, чтобы через них можно было достать трубку. Вкрутите в отверстия саморезы таким образом, чтобы зафиксировать её.

При проведении ремонта коллектора, с клапаном и заслонками порой возникают некоторые трудности. Если что-то из них повреждено, отдельно их не заменить, поэтому придётся ставить полностью новый агрегат. Обязательно проверьте, в каком состоянии находится датчик. Для его замены не потребуется много усилий. Он удобно вмонтирован, и его снятие и установка проходят достаточно быстро.

Установка коллектора

Монтаж нового коллектора осуществляется в порядке, обратном снятию. Только вам необходимо учитывать некоторые моменты его монтажа. Во-первых, процедура монтажа зависит от того, с какой целью вы снимали впускной коллектор: чтобы его поменять или добраться до каких-то других деталей? На снятом коллекторе имеются уплотнительные кольца (прокладки).

Установка коллектора Снимаются они очень легко, но этого без причины делать не рекомендуется, если у вас нет новых. Вы их можете порвать, приложив больше усилий, чем это необходимо. Конечно, при демонтаже коллектора их всегда рекомендуется менять, но если таковой возможности нет, то проведите их визуальную диагностику, не снимая. Если вы обнаружите следы каких-либо дефектов, тогда их безоговорочно следует менять на новые.

Устанавливая коллектор на место, возьмите газеты, скомкайте их и заткните ими отверстия коллектора, только не протолкните их внутрь. Далее возьмите щётку, которая не повредит металл, и прочистите посадочные места уплотнительных прокладок. Это необходимо, так как по прошествии времени кусочки прокладок прилипают к кромкам, а это недопустимо.

Важно! Не берите щётки, имеющие металлическую ветошь. Они должны быть чистые и лишённые шероховатостей.

Как предотвратить ремонт: профилактические действия

Впускной коллектор Если своевременно и систематически выполнять чистку впускного коллектора и заменять его прокладки, можно предотвратить возможные неполадки, которые могут плохо сказаться на работе силового агрегата. В целом такая профилактика способна улучшить технические характеристики транспортного средства. Если вам хорошо знакомо устройство впускного коллектора, тогда можно смело приступать к работе. Что делать, если во впускном коллекторе слышится стук? Во-первых, это значит, что он засорился. Для восстановления нормального функционирования агрегата следует сделать следующее:

1. Завезти автомобиль на подъёмник.

2. Снять болт коллектора, на котором он крепится к раме.

3. Снять дроссельную заслонку.

4. Убрать датчики и трубки.

5. Открутить болты, которые крепят деталь к силовому агрегату.

6. Демонтировать впускной коллектор.

7. Снять крышку.

8. Так как элемент состоит из двух частей, нужно снять болты и разъединить части агрегата. Поместите их в подходящую ёмкость с раствором «уайт спирит» и щёткой аккуратно удалите все загрязнения.

9. Перед сборкой все части конструкции, которые стыкуются между собой, промажьте герметиком.

На этом этапе чистка коллектора завершается. Вам остаётся только установить всё обратно. При этом не помешает поменять прокладки и почистить дроссельную заслонку. Также не забудьте установить на место датчики.
