Как настроить карбюратор К-151 и чем грозит неправильно выполненная регулировка

21 Октября 2016

Карбюратор Карбюраторы ПеКАР отличаются надежностью, и зачастую автовладельцы не имеют с ними проблем. Однако, чтобы карбюратор действительно показывал высокую эффективность, его важно правильно настроить. Сегодняшняя наша статья будет посвящена тому, как правильно отрегулировать карбюратор К-151.

Зачем регулировать карбюратор, и чем грозит неправильная регулировка вашему автомобилю

Заправка авто

Знать, как настроить карбюратор ПеКАР, необходимо для того, чтобы обеспечить правильную работу двигателя автомобиля, отрегулировать расход топлива и увеличить производительную мощность «сердца» автомобиля. Карбюратор несет ответственность за смешивание топлива и воздуха, которые затем подаются в камеру двигателя для сгорания. Поэтому, если создаваемая в карбюраторе смесь будет иметь неправильные пропорции – это в любом случае приведет к неудовлетворительной работе мотора. В частности, различают следующие вариации соотношения топлива и воздуха для двигателя:
  • оптимальная, где топливо и воздух имеют соотношение 1:15;
  • высокоэффективная, с соотношением в топливной смеси 1:12,5/13;
  • экономичная, с соотношением 1:16/16,5.
Соответственно, каждый автовладелец осуществляет регулировку карбюратора в соответствии с собственными пожеланиями. Однако регулировка карбюратора К-151 может быть и обязательной – когда устройство загрязняется или вышли из строя отдельные его элементы. В таких случаях невозможно обойтись без ремонта, после осуществления которого карбюратор будет требовать дополнительной настройки.

Карбюратор В частности, регулировка карбюратора ПеКАР позволит автовладельцу избежать таких проблем как повышенный расход топлива, либо недостаточное его поступление, последствием чего является низкая эффективность работы двигателя. К тому же неправильная настройка карбюратора и длительная его эксплуатация в таком состоянии приводит к выходу из строя элементов двигателя. Так как ремонт мотора является очень дорогим, намного рациональнее потратить время на регулировку карбюратора, тем более что данная операция вполне выполнима и в домашних условиях.

Регулировка холостого хода карбюратора К-151

На карбюраторе ПеКАР настройка холостого хода имеет первостепенное значение. При правильно настроенном ХХ обеспечивается устойчивая работа двигателя; кроме того, в выхлопных газах будет присутствовать минимальное количество окиси углерода, то есть автомобиль практически не будет загрязнять окружающую среду. Из-за длительной эксплуатации и засорения фильтров холостой ход двигателя может сжигать намного больше топлива, чем нужно. Расположение винтов

Осуществить регулировку холостого хода карбюратора К-151 достаточно просто, и вся процедура сводится к нескольким несложным задачам:

  • Прогрейте двигатель до рабочей температуры.
  • Найдите на хвостовике вращения винт качества и снимите с него ограничитель вращения.
Важно! Ограничители вращения присутствуют не на всех моделях карбюраторов ПеКАР, поэтому, если вы не обнаружите его на своем автомобиле, в этом нет ничего страшного.
  • Осуществите настройку винта качества на карбюраторе К-151. Для этого необходимо найти такое его положение, в котором основные агрегаты двигателя будут осуществлять максимальное количество вращений при работе механизма на холостом ходу.
  • На узле холостого хода также присутствует винт количества, с помощью которого необходимо увеличить частоту вращения на 100-120 оборотов в минуту. Когда после выполнения этих задач вы завернете винт качества на карбюраторе, частота вращений упадет и будет равна тем самым 100-120 оборотам в минуту.
Важно! Если вы правильно отрегулировали свой карбюратор, то при закручивании винта качества количество оборотов обязательно должно падать, так как это является важным признаком незначительного обеднения топливной смеси. Если же этого не наблюдалось, то, вероятнее всего, в механизме карбюратора присутствуют неисправности.

Как отрегулировать уровень топлива в поплавковой камере

Поплавковая камера Если в поплавковой камере карбюратора неправильно выставлен уровень топлива, значит, либо система будет его слишком интенсивно расходовать, либо же подавать в двигатель смесь, состоящую исключительно из воздуха. Как следствие, это может и ударить по карману автовладельца, и нанести непоправимый вред целостности топливной системы автомобиля. К данному параметру чувствительны практически все карбюраторы, независимо от модели.

Для регулировки уровня топлива в карбюраторе К-151 потребуется заранее подготовить только линейку и сверло, толщина которого не должна превышать 2 мм. Для выполнения этой задачи выполните следующие действия:

  1. Найдите ровную площадку, на которой вам будет удобно работать с автомобилем и его карбюратором.
  2. Демонтируйте на двигателе корпус его воздушного фильтра.
  3. Запустите двигатель, чтобы он поработал на холостом ходу хотя бы 5 минут.
  4. С карбюратора демонтируйте крышку (это верхняя часть его корпуса).
  5. При помощи линейки измерьте уровень топлива в поплавковой камере.
Важно! При осуществлении замера уровня топлива в карбюраторе старайтесь провести данную процедуру как можно быстрее, так как если поплавковая камера будет открыта слишком долго, бензин из нее начнет испаряться (не стоит забывать, что двигатель и вся топливная система разогреты, что будет способствовать испарению).
В случае с карбюраторами ПеКАР уровень должен находиться на показателе 2,15 см, что будет считаться для него нормой и гарантией хорошей работы. Если же ваши замеры показали иной результат, значит, настройка карбюратору действительно нужна, и заключаться она будет в регулировке положения поплавков в этом узле.

Как правильно отрегулировать положение поплавков карбюратора

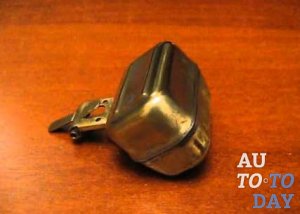

Поплавок Для выполнения этой операции вам потребуется заблаговременно подготовить какой-нибудь элемент, с помощью которого вы сможете осуществить замер положения поплавков. Для этого можно использовать кусок проволоки, сверло или круглый щуп, главное, чтобы диаметр этих предметов не превышал 2 мм. Далее делаем следующее:

  • переворачиваем крышку карбюратора и устанавливаем ее на ровную поверхность, чтобы замер положения поплавков был правильным;
  • замеряем, на каком расстоянии от нижней части поплавков находится крышка карбюратора, а вернее, ее картонная прокладка.
В норме это расстояние не превышает 2 мм. Если же, несмотря на это, уровень топлива в поплавковой камере не является корректным, на рычагах поплавков нужно немного подогнуть язычок. После этого все замеры стоит провести повторно, что позволит вам убедиться в эффективности выполненного вами действия.

Знаете ли вы? Наиболее распространенными на сегодняшний день являются поплавковые карбюраторы, конструкция которых позволяет добиваться наиболее стабильных параметров воздушно-топливной смеси для подачи в двигатель.

Крышка карбюратора Измерение положения поплавков в поплавковой камере можно осуществлять и при помощи глубиномера штангенциркуля. При этом вам необходимо будет замерить расстояние от верхней точки каждого поплавка до картонной прокладки, и полученный вами результат должен составлять около 3 см.

Правильно ли все отрегулировано?

При осуществлении настройки карбюратора нередко сбои может задать и сам автовладелец, поэтому корректность настройки обязательно стоит проверять, чтобы не усугубить ситуацию. Для этого необходимо переместить крышку карбюратора в вертикальное положение и понаблюдать за язычком, расположенным на рычаге поплавка. Если настройка была проведена правильно, то язычок поплавка будет немного топить демпфирующий шарик, которые располагается на игольчатом клапане. Кроме этого, он должен находиться практически на параллельной линии с игольчатым клапаном, тогда как ось подштамповки на поплавках должна сравняться с поверхностью карбюраторной крышки.

При отсутствии всех этих нюансов регулировку уровня топлива в карбюраторе обязательно придется повторить, иначе вы не добьетесь правильного функционирования топливной системы и двигателя автомобиля.

Регулировка пускового устройства карбюратора К-151

Пусковая система карбюратора является фактически главным центром, из которого дается сигнал о запуске на двигатель. Если ее элементы по той или иной причине придут в неисправность – автомобиль превратится в бесполезную груду металла. Но стоит понимать и то, что даже при исправности всех элементов пусковое устройство может неправильно функционировать и по этой причине требует специальной настройки, которая может проводиться и с демонтированным карбюратором, и непосредственно на автомобиле.

Со снятым карбюратором

Регулировка пускового устройства карбюратора К-151 при его демонтаже с автомобиля включает в себя следующий перечень действий:

  1. Приоткройте дроссельную заслонку на карбюраторе и отыщите рычаг, управляющий пусковым устройством. Его необходимо повернуть до упора и зафиксировать в таком положении проволокой.
  2. При отпускании дроссельной заслонки зазор, который образуется между ее кромкой и стенкой смесительной камеры, должен быть равен 1,5 +/-0,3 мм.
  3. Открутите контргайку на карбюраторе, Карбюраторкоторая позволит вам воспользоваться винтом-упором, расположенным на рычаге дроссельной заслонки. Для этого просто необходимо его проворачивать, каждый раз делая только половину оборота. Необходимо это потому, что в конечном итоге при заворачивании контргайки винт должен стать перпендикулярно к плоскости кулачка, а иначе нарушится работа всей системы.
  4. Проверьте длину тяги и при необходимости отрегулируйте ее. Речь идет о тяге, при помощи которой кулачок пусковой системы карбюратора связывается с рычагами, расположенными на оси воздушной заслонки. Если воздушная заслонка полностью закрыта, а рычаг пускового устройства повернут до упора, зазор между рычагами будет равен 0,2-0,8 мм.
  5. Ели зазора нет – открутите немного резьбовую головку тяги. Если зазор чрезмерно большой – затяните головку, чтобы уменьшить активную длину тяги.

Не снимая карбюратор с автомобиля

С карбюратором К-151 регулировка пускового устройства может осуществляться и без демонтажа топливного узла. При этом полученный результат будет не менее хорошим:

  • Воздушный фильтрснимите воздушный фильтр с двигателя и запустите холостые обороты;
  • нажмите на педаль газа для открытия дроссельной заслонки и вытяните манетку, которая отвечает за управление воздушной заслонкой;
  • используя отвертку, откройте воздушную заслонку и оцените частоту вращений коленвала (она должна находиться в пределах 2500-2700 оборотов в минуту);
  • если коленвал вращается намного быстрее, на регулировочном винте рычага, отвечающего за дроссельную заслонку первичной камеры, отверните контргайку, заверните коленвал; если же он вращается медленно – выверните его;
  • затяните контргайку обратно.
После завершения всех работ проводится обкатка отрегулированного карбюратора. Чтобы оценить его работу, перед настройкой важно записать текущий расход топлива, показатели которого вы сможете сравнить с теми, которые будут характерны усовершенствованному карбюратору.
