Электосхема блока предохранителей на "Ниве"

13 Октября 2016

Блок предохранителей Блок предохранителей на Ниве, защищает цепь электрических соединений от короткого замыкания. То есть, если возникает превышение показателей напряжения, которое выходит за норму, предохранитель берет удар на себя. Он перегорает, но электроника автомобиля продолжает работать. Таким образом, если в авто перестают работать печка, свет, подъемники стекла или другие электрические элементы схемы, то следует проверить предохранители.

Где находится блок предохранителей в Ниве

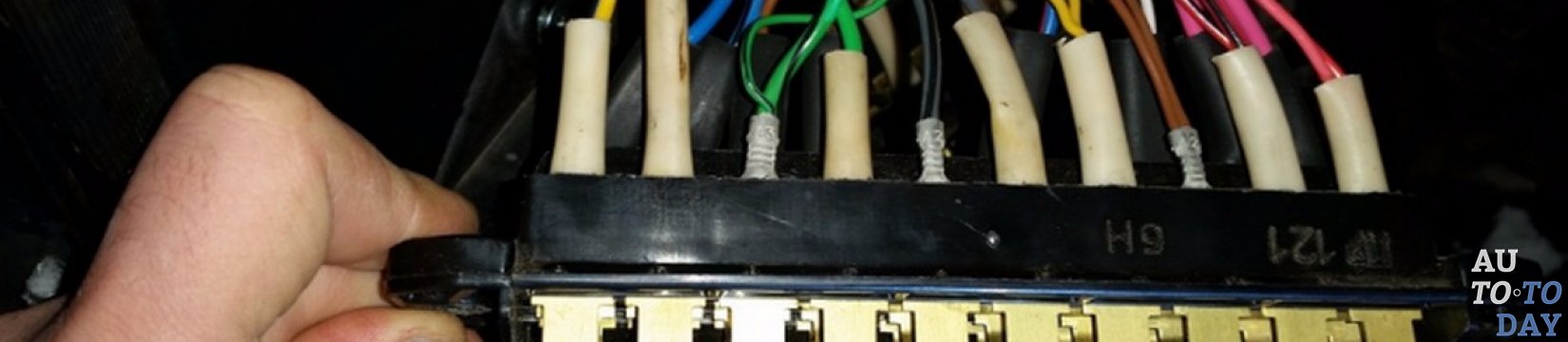

Блок предохранителей

Блок предохранителей на Ниве находится в том же месте, что и большинство других предохранителей и реле - в монтажном блоке салона автомобиля, который расположен со стороны водителя под рулем. Чтобы достать его, необходимо отверткой выкрутить два шурупа, а затем, отжав верхний край крышки, отсоединить ее от приборной панели. После этого, сдвигая крышку вверх, следует вывести ее штифты из резиновых втулок и изъять деталь. Когда крышка окажется в ваших руках вы увидите блок предохранителей.

Интересный факт! Первый серийный автомобиль ВАЗ-2121, более известный как "Нива", сошел с конвеера в 1977 году.

Схема блока предохранителей в автомобиле

Схема блока предохранителей в автомобиле Схема блока предохранителей в автомобиле

Важно! В инжекторных автомобилях Нива есть еще один блок питания системы впрыска, находящийся с левой стороны под рулем.Он отвечает за работу вентиляторов охлаждения,электрическогобензонасоса, блока управления, а так же реле системы впрыска.

Таким образом, блок предохранителей отвечает за работу всех важных реле Нивы. Для нормальной работы электроники автомобиля следует регулярно проверять предохранители и вовремя менять те, что вышли из строя.

Что делать если не работает предохранитель, как определить повреждение

Замена блока предохранителей Если предохранитель перестал работать нужно, провести диагностику элементов в самом блоке и определить неисправность. Для этого, ознакомьтесь с инструкцией к автомобилю. Согласно карте, можно выяснить, где именно расположен тот предохранитель, который отвечает за нужный вам электрический прибор. После этого следует провести его диагностику. Это можно сделать визуально или с помощью мультиметра. Если внутри предохранителя разорвана проволока или он обуглен - его следует заменить.

Мультиметр также покажет неисправность предохранителя. Для этого следует проверить напряжение на выводах. Если значения равны нулю - предохранитель испорчен и требует замены.

Интересно! Стоимость первых транспортных средств "Нива" составляла 9 000 рублей, что не на много уступало цене популярной и представительной "Волги".

Как снять и заменить блок предохранителей на Ниве

Для замены блока предохранителей на Ниве потребуется новый блок и ключ-головка на 8 мм. Сампроцессснятия и замены довольно простой, и все что от вас требуется - это выполнить ряд последовательных действий:

1. Отключите аккумуляторную батарею.

2. С помощью ключа снимите гайки, которые удерживают блок.

3. Демонтируйте блок предохранителей.

4. Отсоедините провода от старого блока и поочередно вставте их в новый.

5. Проверьте работу нового блока, включив аккумуляторную батарею. На этом процесс замены можно считать завершенным.

Важно! АКБ необходимо отключить в обязательном порядке, так как именно это действие сможет защитить вас от удара током.
