Как отремонтировать тахометр, основные неисправности прибора

11 Октября 2016

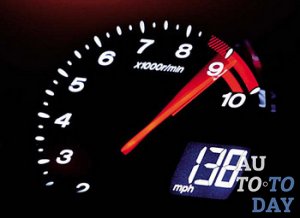

Тахометр Тахометр - прибор, предназначенный для того, чтоб измерять частоту оборотов мотора машины. Он помогает отслеживать количество вращений, чтобы их число не привело к поломке двигателя. Когда прибор перестает показывать обороты, водители начинают искать причину, почему же не работает тахометр. Существует несколько видов неисправностей, которые следует обязательно учитывать.

Интересный факт! Сегодня можно найти цифровые и аналоговые тахометры. Аналоговые тахометры популярней чем цифровые, что объясняется удобством их использования.

Неисправностей тахометра не очень много. В основном неполадки можно определить по поведению самой стрелки. Она начинает прыгать или вообще не двигается. Если вы наблюдаете такую картину, следует выяснить причину подобного явления. Скорее всего, устройство сломалось и ему понадобится ремонт, а возможно и замена.

Важно! Выход из строя тахометра не влияет на основные функции автомобиля, но если водитель не будет получать с него информацию, это может закончится ремонтом двигателя или ДТП.

Причины неисправности и их устранение

Существует ряд оснований, исходя из которыхтахометр не показывает обороты. Если не работает тахометр, причины каждой отдельной неисправности могут быть разные. К примеру, часто, автолюбители встречаются с такой неприятностью как "дерганье стрелки". Причиной тому нередко становится установка силиконовых проводов зажигания, которые отличаются от штатной проводки. Сопротивление силиконовых проводов отличается от аналогичного показателя проводов, которые были установлены заводом при изготовлении авто. Поэтому происходит изменение импульса тока. Исправить причину данной поломки, можно при помощи уменьшения номинала резистора на плате КПП.

Силиконовые провода зажигания

Прыгает стрелка тахометра

Если вы заметили, что стрелка начала прыгать и тахометр не показывает, следует обратить внимание на датчик оборотов мотора. Скорее всего, он вышел из строя и не может передавать правильные данные. Решить такую проблему можно только путем замены датчика.

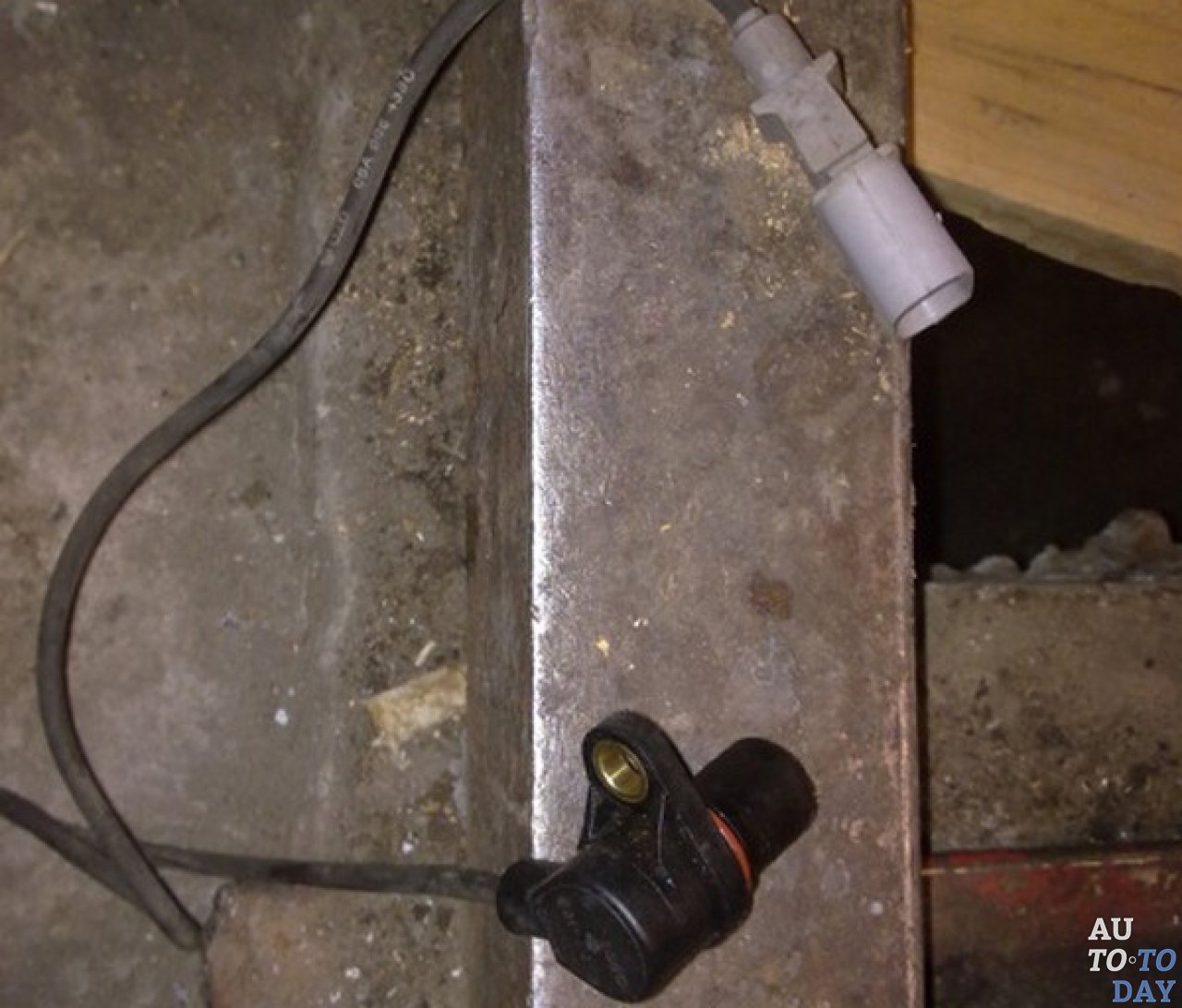

Неисправный датчик

Стрелка не двигается

Еще одной из наиболее распространенных причин почему не работает тахометр, является снижение качества контактов или неисправность проводки. Если это случилось, то импульсы от двигателя к тахометру попросту не поступают и стрелка оборотов не работает. Устройство не реагирует и не показывает данных. Исправить данную поломку просто. Для этого внимательно осмотрите все провода. Если увидите трещины или разрывы - замените поврежденные части проводки.

Не двигается стрелка Иногда причиной того, что стрелка тахометра не двигается - является поломка самого устройства. Если вы не выявили повреждений проводки ли датчиков, значит, без ремонта или замены самого тахометра не обойтись.

Интересный факт! Совсем недавно тахометров на авто вообще не существовало. Автомобили выпускались без данных устройств.

Поломка датчика внутреннего сгорания

Иногда возникают ситуации, когда поломка датчика внутреннего сгорания служит причиной того, что не работают обороты тахометра. Стрелка начинает вести себя некорректно и показывать неправильные данные. Если вы обнаружили поломку датчика внутреннего сгорания, поменяйте его на новый. После этой замены, тахометр начнет работать нормально.

Поломка экрана

Наверное самой распространенной причиной неисправности устройства является выход из строя светодиодного экрана. Если вы заметили, что данные на цифровое табло не выводятся, лучше всего заменить дисплей устройства новым изделием.

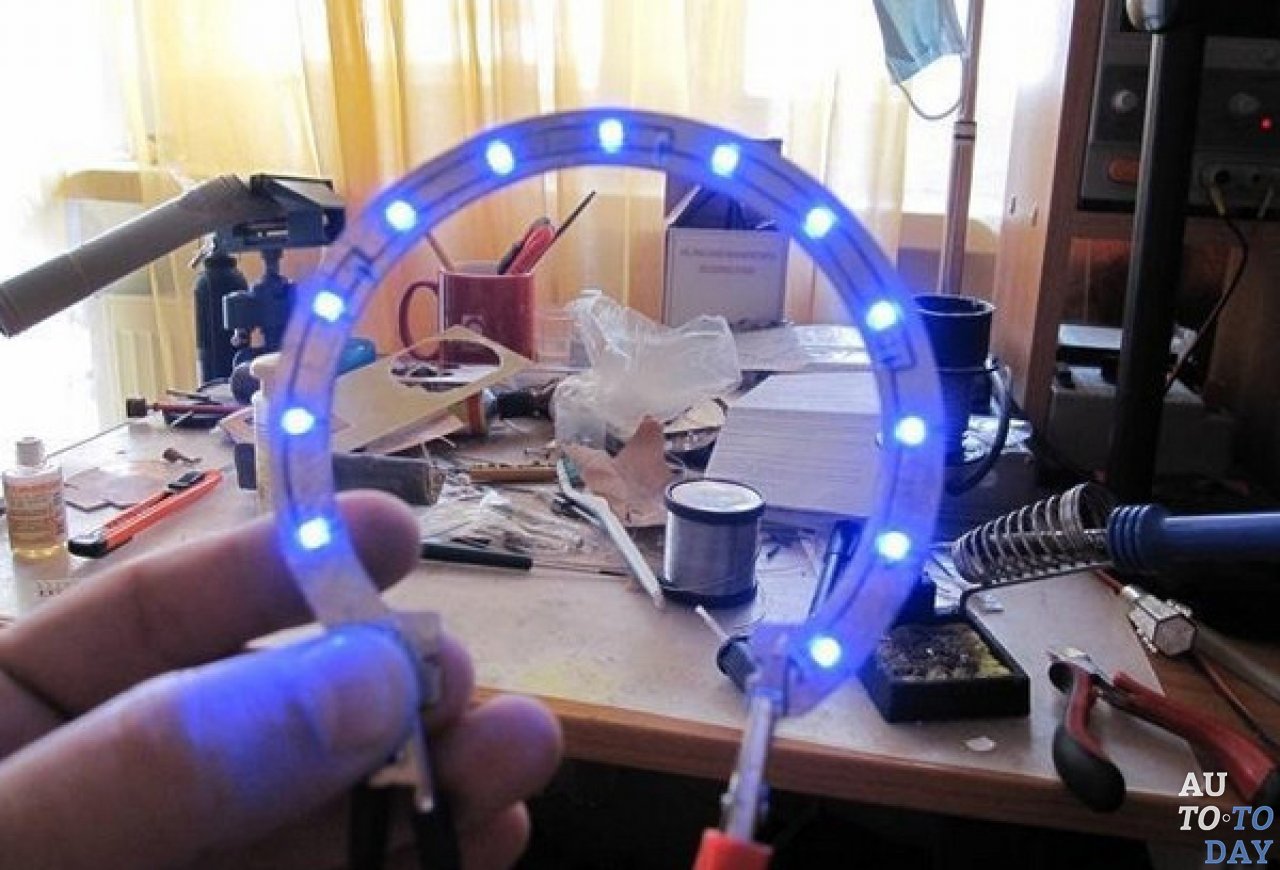

Поломка подсветки

Важно! Чтобы найти причину неисправности тахометра попробуйте протестировать уровень напряжения в проводах, и проверьте массу, так как достаточно часто именно это помогает установить истинное основание для появления неполадок.

Как отремонтировать тахометр

Поломки тахометра встречаются нередко, но и устранить их в самостоятельном порядке не так уж и сложно. Для этого рассмотрим особенности разборки КПП и постараемся ответить на вопрос: "Как починить тахометр?".

1. Нужно снять ручку сброса суточного одометра с оси.

2. Открутить винты крепления козырька КПП к корпусу и крепления самого тахометра.

3. От тахометра нужно отсоединить все провода.

4. Саморезы крепления шлейфа подсветки так же следует открутить.

5. Откручиваем и снимаем гайки индикатора температуры.

6. Также необходимо снять козырек с защитным стеклом.

7. С помощью отвертки снимаем стрелку.

8. Откручиваем винты на шкале КПП.

9. Убираем шпильки индикатора температуры.

10. Теперь нужно аккуратно изогнуть шкалу КПП и вытянуть тахометр.

После этого следует внимательно рассмотреть плату на наличие трещин и "непропаянных" мест. Проверьте напряжение питания микросхемы, подключив плату к источнику питания (при этом важно соблюдать полярность). Напряжение должно составлять 7В. Если оно значительно отличается - нужно менять элементы стабилизатора напряжения. Посмотрите осциллографом выходной сигнал микросхемы. Это должен быть положительный импульс с амплитудой равной напряжению питания и продолжительностью 3 мс.

Проверьте на повреждения обмотку миллиамперметра - сопротивление в ней должно быть около 150 Ом. Также не забудьте проверить стрелку. Возможно, она заедает из-за попавшей пыли. Промойте спиртом и продуйте магнитную систему.

После всех проверок и устранения причины неисправности тахометра, установите его и соберите КПП в обратном порядке.
