Как изготовить стапель для кузовного ремонта в домашних условиях?

13 Сентября 2016

Стапель для кузовного ремонта Если у вас есть машина, то вполне вероятно, что вопрос ее ремонта уже не новость. В этом процессе нередко требуется множество самых различных инструментов, присутствие которых существенно облегчает задачу. Именно таким орудием, или правильнее сказать, приспособлением, является кузовной стапель, который можно изготовить своими руками.

Самодельный стапель, плюсы и минусы устройства

«Стапелем» называют специальное устройство, представленное в виде платформы для ремонта кузова транспортных средств с целью восстановления их изначальной геометрии. Достичь желаемого результата позволяют разнонаправленные усилия, которые воздействуют на прочно зафиксированный автомобиль. Качественный заводской стапель стоит довольно дорого, поэтому для выполнения различных ремонтных мероприятий некоторые автолюбители прибегают к самостоятельному созданию такого помощника. Как показывает практика, такое решение обходится дешевле готового варианта.

Стапель – это оборудование, которое может использоваться как для ремонта легковых автомобилей, так и для устранения поломок габаритных транспортных средств, нужно лишь правильно подобрать вид устройства. Так, на сегодня выделяют три основных варианта стапелей.

Самодельный стапель

Платформенные изделия помогают вытягивать кузов машины в самых разных положениях и с разной силой, что позволяет выполнять кузовной ремонт именно с той стороны, где это нужно. Кроме того, платформенный стапель для кузовного ремонта отличается своей универсальностью, так как позволяет выполнять самые разные типы ремонта. Основная составляющая часть такого изделия – гидравлическое устройство, а его преимущество заключается в том, что поврежденная часть кузова может вытягиваться во всех направлениях. Кроме того, спектр ремонтных вмешательств расширяется и за счет надежной системы креплений. К основным недостаткам платформенных стапелей относят их габаритный размер.

Напольный стапель для кузовного ремонта предусматривает наличие в полу рельс, по которым перемещаются выдвижные механизмы. Благодаря такой конструкции вы сможете ремонтировать поломки любой сложности, ведь выдвижные механизмы удобно передвигаются в нужные точки.

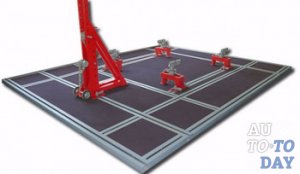

Напольный стапель Преимуществами этого вида приспособлений является относительно низкая цена, быстрый монтаж транспортного средства и экономия занимаемой площади. В случае простоя стапеля, место, где обычно размещается ремонтируемый автомобиль, можно будет использовать для других целей, так как рельсы находятся на одном уровне с полом. Что касается недостатков, то нельзя не отметить сложность выполнения необходимых измерений, что в принципе, является своеобразной компенсацией компактности стапеля.

Рамные конструкции основываются на металлической раме, где машина фиксируется с помощью цепей. В большинстве случаев, подобное оборудование используется в процессе незначительного ремонта. С конструктивной точки зрения, рамные стапели обладают более сложным устройством и имеют специальные захваты для надежной фиксации кузова машины в требуемом положении и на определенной высоте. Крепление кузова в стапеле выполняется с помощью специальных зажимов, в то время как поврежденная часть вытягивается цепями, протягивающимися от силового устройства.

Обратите внимание! Зажим для кузовных работ, особенно сделанный своими руками, играет важную роль не только в успехе дела, но и в обеспечении безопасности при работе. Поэтому прочности этих элементов нужно уделить отдельное внимание.

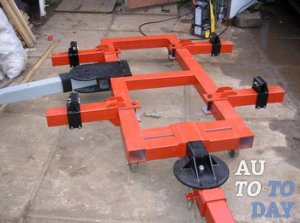

Рамный стапель Чтобы упростить задачу подъема транспортного средства, рамные стенды часто используются вместе с ножничными подъемниками. Основное преимущество таких стапелей заключается в свободном доступе к днищу автомобиля, его составляющим частям, а также в возможности проведения всех работ на разной высоте. Как и предыдущий вариант, рамные устройства не занимают много места в гараже и отличаются мобильностью. Основным недостатком такого вида стапелей является отсутствие возможности выравнивания сложных дефектов, что объясняется ограниченным количеством точек вытяжки. Именно этот факт и привел к тому, что сфера применения изделия ограничивается несложными ремонтными работами и рихтовкой легких повреждений кузовов легковых машин.

Два последних варианта редко встречаются в обычных мастерских, так как относятся к разряду профессионального оборудования. В таких приспособлениях применяется очень сложная база данных и измерительная техника, но если вам нужно выполнить кузовной ремонт в условиях собственного гаража, то можно самостоятельно создать не столь сложное устройство.

Все виды стапелей для правки кузова, в том числе и сделанных своими руками, способны развивать усилие от 1,5 до 5 тонн, благодаря чему устройство отлично подходит для использования на всех типах легковых машин (видео процедуры несложно найти в сети).

Это интересно! Несколько лет назад во Франции, в небольшом городке Сен-Уан-л’Омон открылся автосервис для представительниц прекрасного пола, причем самое интересное, что весь обслуживающий персонал – тоже женщины.

Что понадобится для создания стапеля

В первую очередь, вам необходимо подобрать подходящие чертежи, которые не составит труда найти в интернете. После этого начинается подготовительный этап, включающий в себя подбор нужных инструментов и материалов. В частности, создание самодельного стапеля для кузовного ремонта потребует наличия металлических профилей (используются для создания основания конструкции), продольных профилей для стоек, металлических уголков для усиления конструкции, сварочного аппарата, болтов и гаек, крепежных механизмов, грунтовки, порошковой краски, краскопульта, гидравлического устройства, мощных цепей и крюков.

Стапель своими руками Также не удастся обойтись без силовой стойки, которая должна перемещаться в различные точки стапеля. Именно это устройство прикладывает основное усилие к деформированным частям транспортного средства, благодаря чему происходит их выравнивание. Подобные детали легко устанавливаются на основу конструкции и должны обладать высоким уровнем прочности. В месте сварки стойки и основания монтируется дополнительная металлическая косынка для усиления конструкции.

Для фиксации транспортного средства на стапеле вам нужно разработать систему крепежа, или же просто следовать указаниям выбранного чертежа. Лучше всего изготовить крепежные элементы с возможностью изменения высоты.

Как создать стапель своими руками, пошаговые действия

После того как все материалы будут подготовлены, можно переходить к непосредственному изготовлению стапеля. Для начала хорошенько обезжирьте все элементы и покройте их грунтовочным составом. Также можно сразу же покрасить детали порошковой краской, хотя это действия нередко откладывается на потом.

На следующем этапе металлические уголки приваривают к профилю-основе, а затем приваривают и продольную часть, которая играет роль стойки (дополнительно нужно закрепить профиль болтами). После этого устанавливаются силовые и выдвижные устройства, цепи и крюки.

Толщина металлического профиля (или, как его еще называют, швеллера) должна быть не меньше 4 мм, а готовый каркас должен получиться в 1,5-2 раза больше размеров обслуживаемых машин. Для большей жесткости конструкции раму усиливают с помощью металлических уголков, причем это можно сделать либо с торцевыми сторонами, либо со всей конструкцией.

Поперек рамы необходимо приварить несколько поперечин, которые придадут стапелю еще большей жесткости. К тому же, к нему можно будет цеплять вытяжное устройство или фиксировать автомобиль.

Для того чтобы появилась возможность легкого передвижения рамного стапеля, рекомендуется приварить к нему колесики. Силовые стойки, посредством которых и создается вытяжное усилие, крепятся к просверленным в раме отверстиям (их проделывают по мере необходимости).

Колесики для стапеля

Обратите внимание! Для крепления лучше всего использовать болты, предварительно снятые с иномарок, так как большинство тех, которые продаются сегодня на рынке, не способны выдерживать большие нагрузки.

В целях обеспечения надежной фиксации ремонтируемых автомобилей можно использовать слесарные тиски, но лучше приобрести специальные фиксаторы.

Еще одним важным моментом являются размеры стапеля, создающегося своими руками. Так, к примеру, рамы с параметрами 180х80 см ставятся между колесами транспортного средства на всю его длину, но с ее помощью не удастся исправить значительные повреждения, хотя для ремонта порогов, стоек или других подобных деталей она вполне годится.

Чтобы не ошибиться в своем решении, геометрию и размеры конструкции можно позаимствовать у готовых, фабричных моделей. Некоторые из них идеально подходят для работы в гараже.

Важно! После завершения работы обязательно проверьте самодельный стапель в действии, ведь все механизмы вытяжки и давление силовых устройств должны работать безупречно.

Теперь вы знаете, как можно самостоятельно и без больших материальных затрат сделать стапель для кузовного ремонта прямо у себя в гараже.
