Обзор двигателей Toyota 1ZZ-FE, 2ZZ-GE, 3ZZ-FE, 4ZZ-FE

07 Сентября 2016

1ZZ-FE Владельцы машин Toyota сталкиваются с проблемой большого расхода масла после пробега 100-200 тысяч километров. Многие убеждены, что двигатели фирмы Toyota одноразовые и ремонту не подлежат. В этой статье рассматривается миф о ремонтопригодности двигателей фирмы Toyota.

Характеристики двигателя 1ZZ

Объем двигателя 1ZZ-FE – 1,8 л, диаметр цилиндра 79 мм, ход поршня 91,5 мм. Это улучшает тягу на низких оборотах. Мощность мотора колеблется от 120 л.с. до 143 л.с. Двигатель экономичен по расходу топлива (компактная камера сгорания снижает тепловые потери через свои стенки). Вес мотора – около 100 кг. Ресурс двигателя 1ZZ-FE низкий – приблизительно 200 тысяч км (именно поэтому автолюбители считают этот мотор проблемным).

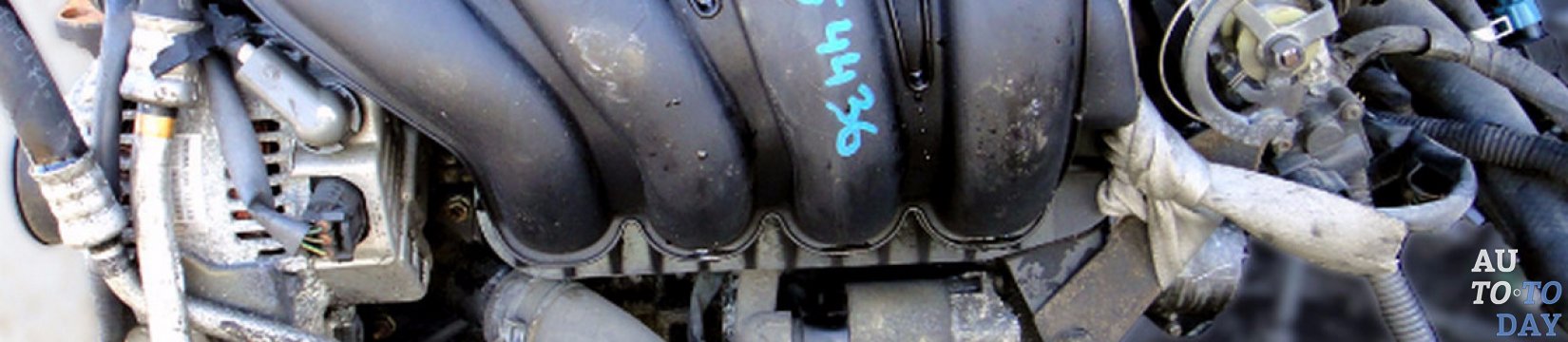

Двигатель 1ZZ-FE

Двигатель Toyota 1ZZ-FE поставлен на конвейер с 1998 года. Эти силовые агрегаты стоят на различных авто классов C и D. Блок цилиндров из алюминиевого сплава (использовано литье под давлением), в цилиндрах стоят чугунные гильзы. Поэтому двигатель относят к разряду «легкосплавных двигателей». На двигателях ZZ стоят «лазерно-напыляемые» седла клапанов, которые в четыре раза тоньше обычных и потому быстрее охлаждаются.

Знаете ли вы? Двигатель 1ZZ-FE выпускается в Буффало (штат Западная Виргиния).

Отличительная особенность моторов Toyota 1ZZ-FE – рубашка охлаждения, открытая сверху (это негативно влияет на жесткость блока и конструкции целиком). В блоке цилиндров есть алюминиевый картер (в него залиты посадочные места из металла под коренные подшипники), который связывает опоры коленчатого вала. Картер делает блок цилиндров более жестким. Поскольку диаметр и длина шеек коленчатого вала небольшие, то нагрузки на них возрастают, а потому износ повышается.

1ZZ-FE

Поршень напоминает по форме деталь дизеля (камера находится в поршне). Юбка поршня несколько уменьшена: это уменьшает затраты на трение при небольшом рабочем ходе, но охлаждение поршня падает. Т-образные поршни на «Тойотах» часто стучат при перекладке (отзывы автолюбителей о двигателях 1ZZ подтверждают такой факт).

Форсированный 2ZZ-GE

Объем двигателя 2ZZ-GE (разработан для спортивных моделей авто) – 1,8 л, диаметр цилиндра – 82 мм, ход поршня – 85 мм. Мотор оснащен впрыском топлива MFI. Газораспределительная система устроена по схеме DOHC. Есть 4 клапана на цилиндр и дополнительная функция двигателя vvt-i (это позволяет регулировать высоту поднятия клапанов в механизме изменения фаз газораспределения). Мощность двигателя возросла, а объем цилиндров не изменился.

Степень сжатия – 11,5:1. Поэтому очень высокие требования к бензину (заливать можно бензин 95+). Сила двигателя: от 164 л.с. до 225/240 л.с. (должен быть чарджер с внутренним охлаждением).

Масляный насос двигателя 2ZZ-GE – это его уязвимое место: любое масляное голодание приводит к поломке (насос может разлететься на кольца). Модель 2ZZ – единственная в серии двигателей ZZ, которая идет с шестиступенчатой механической коробкой передач или с четырехскоростными типтрониками. С обеими коробками выпускается только двигатель 4GR-FSE.

3ZZ-FE/4ZZ-FE

Объем двигателя 3ZZ-FE – 1,6 л. Мощность двигателя 3ZZ-FE – 109 л.с. Диаметр цилиндров – 79 мм, ход поршня – 81,5 мм. Двигатель 3ZZ-FE представляет собой мотор 1ZZ-FE, но с сокращенным рабочим объемом цилиндров. Диаметр цилиндра идентичен 1ZZ-FE, а поршневой ход укорочен.

Интересный факт! Двигатель 3ZZ-FE разработан и выпущен в Японии.

4ZZ-FE Газораспределительный механизм – это 16-клапанная схема DOHC (4 клапана на цилиндр) с системой VVT-i. На приводе распределительных валов стоит однорядная цепь с натяжителем и успокоителем. Впрыск топлива данного двигателя – электронный EFI. Степень сдавливания – 10,5:1. Особенностью являются SMP поршни из двигателя 1ZZ-FE. Моторное масло требуется невысокой вязкости.

Объем двигателя 4ZZ-FE (это уменьшенная модель двигателя 3ZZ-FE) – 1,4 л. Диаметр цилиндра – 79,0 мм, ход поршня – 71,3 мм. Сила мотора – 95 л.с.

Внимание! На этих двигателях запрещено использование спиртового антифриза и обычной воды для системы охлаждения.

Неисправности и проблемы 1ZZ

Характеристики двигателя 1ZZ-FE (читай выше) неплохие, но это не страхует от возникновения проблем с работой мотора. Рассмотрим некоторые проблемы, которые могут возникнуть с двигателем 1ZZ, поговорим о неисправностях и о возможности их устранения. Неисправности двигателя 1ZZ и их причины:

Неисправности двигателя Повышенное потребление масла двигателя 1ZZ. Если мотор выпущен до 2002 года, то придется поменять маслосъемные кольца (год их выпуска должен быть младше 2005 года). После этого остается просто долить масло в мотор до 4,2 л. Раскоксовка при повышенном потреблении масла на моторе 1ZZ-FE не поможет.

Стук и шум в двигателе 1ZZ-FE. Такое случается, если пробег авто сверх 150 тысяч км. Проблема скрывается в удлинении цепи ГРМ – ее нужно заменить. Если цепь в порядке, то проверьте натяжитель приводного ремня. Клапана на 1ZZ-FE стучат крайне редко, потому частая регулировка не требуется.

Плавающие обороты. В этом случае надлежит промыть блок дроссельной заслонки и клапан холостого хода.

Двигатель 1ZZ-FE вибрирует. Это особенность конструкции мотора. Если вибрация усилилась, то осмотрите заднюю подушку двигателя. Двигатель 1ZZ боится перегрева, потому может произойти потеря геометрии – придется менять блок цилиндров.

Внимание! Двигатель 1ZZ ремонту не подлежит. Если год выпуска ДВС после 2005 года, и вы его эксплуатировали в щадящем режиме и вовремя обслуживали, то прослужит он вам долго.

Ремонтопригодность двигателя Toyota 1ZZ

Ремонтопригодность двигателя Двигатель 1ZZ считается одноразовым: цилиндропоршневой капитальный ремонт невозможен, перегильзовать блок невозможно. Возможен только ремонт коленчатого вала для 1ZZ-FE японского производства (размер вкладышей коленвала – это проблема).

На двигателях ZZ стоят легкосплавные седла клапанов. Они очень тонкие и потому улучшают охлаждение клапанов. Диаметр камеры сгорания небольшой, но при этом расширился диаметр впускных и выпускных портов, а диаметр стержня уменьшился (с 6 до 5,5 мм) – это улучшает поступление воздуха через порт. Но такая конструкция ремонту не подлежит.

Цепь натяжения (однорядная роликовая с малым шагом 8 мм) надлежит менять каждые 150 тысяч км (иначе она удлинится, и будут проблемы: шум в работе мотора, ошибки по фазам газораспределения из-за несинхронной работы коленчатого и распредвала).

Масляный фильтр помещен в бак (закреплен на кронштейне рядом с насосом), потому его сложнее менять. Но тот факт, что масляный фильтр расположен отверстием вверх, прекрасно решает проблему с давлением масла при работающем моторе.

Была ли эта статья полезна?


1 Комментарий
Евгений Иванов 2019-04-30
Ответить
Про ресурс 1zz-fe полная чушь, если это рестайлинг то ходит он 400-500 тысяч, если дорестайлинг(не знаю какой именно год, толи 2002, толи 2004) то там есть проблема с поршнями, но она решается заменой поршней, либо просверливанием в них дополнительных отверстий для оттока масла от колец, в интернете полно видео по этому вопросу, решается все за копейки. А сам мотор отличный, длинноходовой, тянет как паровоз, ест мало, и не ломается. Идеальный мотор для разнообразных королл, алексов/ранксов/филдеров/алионов/премио/вишей.
