Устройство, назначение и выбор динамометрического ключа для автомобиля

29 Августа 2016

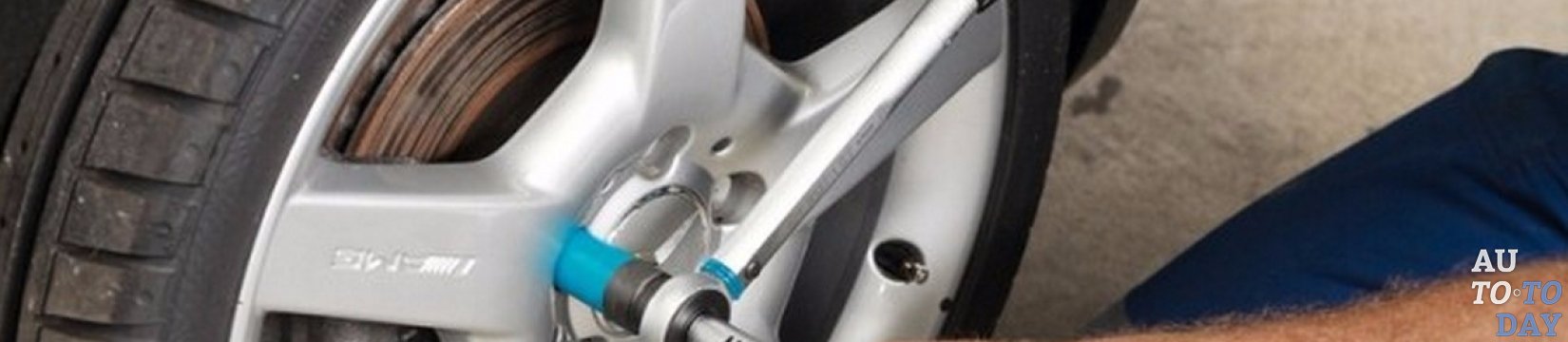

Динамометрические ключи У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Динамометрический ключ

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

Стрелочныйпредельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Предельного типа Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

С цифровой индикацией

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами. Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шкалу прибора.

Иногда необходимо затянуть болтовое соединение с усилием, большим, чем максимальное значение вашего ключа. Тогда производители предлагают воспользоваться приспособлением для динамометрического ключа – мультипликатором. Принцип его действия основан на работе редуктора - усилителя (система шестерёнок). Он крепится к динамометрическому ключу и увеличивает усилие на болт в несколько раз (согласно инструкции).

Как правильно пользоваться ключом и как его проверить

Для того чтобы динамометрический ключ служил вам долго, необходимо следовать таким рекомендациям:

Динамометрический ключ 1. Прочитайте внимательно инструкцию по эксплуатации и учитывайте рекомендации производителя. Не используйте силу при подготовке ключа к работе. Если что-то не крутится, то, возможно, вы забыли ослабить стопорную гайку. Проверьте все основательно.

2. Понимайте, что это измерительный прибор, поэтому его нужно использовать для затяжки болтовых соединений с определенной силой, а не просто для затяжки болтов или для их откручивания. Во всех остальных случаях нужно использовать обыкновенный ключ.

3. Не продолжайте затяжку болтов после щелчка. Если продолжать зажимать после щелчка, то ключ будет закручивать дальше, а трещотка будет постоянно щелкать. Это приведет к растягиванию пружины и уменьшению точности работы прибора.

4. Если вы долго не работали с ключом, используйте его сначала на небольших моментах силы. Это поможет заводской смазке равномерно распределиться по всему объёму ключа.

5. Храните ключ в чемоданчике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы.

Храните ключ в чемоданчике 6. Используйте ключ в допустимом диапазоне значений моментов силы. Не раскручивайте его ниже или выше шкалы нанесенной на основании ключа.

7. Держите ключ в чистоте. Не используйте для очистки химические средства, которые могут воздействовать на заводскую смазку и на механизмы ключа. Не бросайте его, не разбирайте, не стучите по нему, следите, чтобы вода не попала вовнутрь.

Точность работы динамометрических ключей, использованных на СТО, проверяется один раз в год или через 10000 измерений. Предприятий и сервисов, которые могут проводить проверку ключей, не так много. И стоит такая проверка немало. Поэтому бережно относитесь к своему динамометрическому ключу, и будете довольны его работой.
