Как проверить расходомер воздуха в домашних условиях?

29313

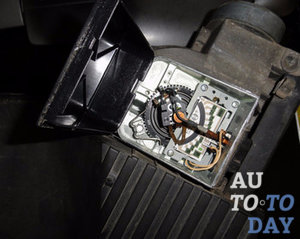

Расходомер воздуха Правильная работа автомобильного двигателя и автомобиля в целом зависит от большого количества различных факторов. Но самый главный из них – это соотношение бензина и топлива в горючей смеси, благодаря которой и осуществляется работа двигателя. При этом каждый режим работы требует особенной смеси, добиться оптимального соотношения которой возможно только благодаря такому устройству как расходомер воздуха. Как и любое другое устройство, по тем или иным причинам он может выходить из строя. Поэтому очень важно постоянно контролировать его работу, а в случае проявления признаков выхода прибора из строя осуществлять проверку.

1. Основные признаки неисправности расходомера воздуха.

Датчик массового расхода воздуха, или, проще говоря, расходомер позволяет контролировать подачу воздуха в камеру сгорания двигателя. Найти данное устройство вы можете непосредственно возле воздушного фильтра. Его главная задача – определение и корректировка объема воздушной смеси, поступающей на цилиндры.

При этом датчик не способен замерять, какой именно объем воздуха проходит через автомобильный мотор. С его помощью осуществляется оценка того, какая масса сжатого воздуха поступила в двигатель за определенную единицу времени, а результат такого контроля представляется в килограммах за секунду. Применяются расходомеры как на дизельных двигателях, так и на более распространенных бензиновых. Применяются эти устройства не только на автомобилях, но и в промышленности.

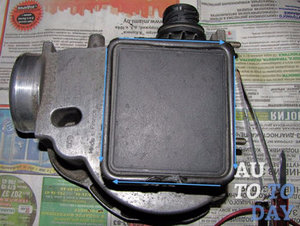

Расходомер воздуха Но встретить данное устройство на автомобилях современного производства практически невозможно. Примерно с начала двухтысячных практически все зарубежные концерны отказались от использования расходомеров, успешно заменив их устройствами, способными определять давление воздуха, а не его объем. Подтолкнуло конструкторов к такому решению то, что расходомер является достаточно нежным прибором, из-за чего довольно часто выходит из строя. Причиной этому может послужить как перегрузка, так и просто неосторожное прикосновение мокрой тряпкой к поверхности датчика. К несчастью, отремонтировать расходомер практически невозможно, поэтому приходится покупать и устанавливать новый.

Расходомер работает по знакомому всем еще со школы закону Ома. То есть при помощи нагретого провода рассчитывается воздушная масса, поступающая в камеру сгорания двигателя. По сути, этот датчик является аналогом анемометра, при помощи которого осуществляют измерение скорости движения воздушных масс. Контакт датчика нагревается воздухом, что является причиной изменения сопротивления металла, из которого он изготовлен. Чем больше температура проволоки, тем выше будет показатель датчика, или же чем больше масса потока воздуха, тем выше сопротивление.

Полученные датчиком данные передаются на электронный блок управления автомобиля, который может корректировать подачу воздуха в соответствии с режимом работы машины и показателями, которые поступают с других датчиков.

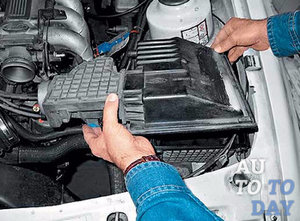

Расходомер воздуха Но рано или поздно датчик может «забарахлить». Как результат, возникнут неполадки и осложнения в работе всех остальных систем автомобиля и, в первую очередь, в работе двигателя. Признаков, по которым можно определить наличие неполадок в расходомере воздуха, существует достаточно много. Назовем наиболее типичные из них:

1. Двигатель вообще перестал заводиться.

2. Отмечается нестабильная работа двигателя на холостом ходу.

3. Отмечаются очень большие или очень маленькие обороты во время работы двигателя на холостом ходу.

4. Во время разгона наблюдаются «провалы» в работе двигателя, автомобиль в целом проявляет плохую динамику работы.

5. Значительно возрос расход топлива.

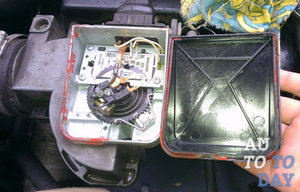

Расходомер воздуха Стоит сразу отметить, что подобные признаки могут совсем не относиться к расходомеру. Подобная реакция автомобиля может проявляться через неправильное функционирование подсоса воздуха. То есть датчик расхода воздуха остается в исправном состоянии, но при этом гофрированный шланг, при помощи которого датчик соединяется с дроссельной заслонкой, может полностью покрыться трещинами.

Благодаря электронному блоку управления узнать о наличии неисправности в двигателе, а возможно, и в расходомере можно благодаря специальному сигналу на панели приборов в салоне автомобиля – лампочке «чек» или «check engine». Если эта лампочка засветилась, то правильнее всего будет осуществить полную диагностику двигателя. Ведь, кроме расходомера, из строя могут выйти и другие устройства.

2. Как проверить расходомер воздуха собственными силами и что нужно для проверки?

К счастью, осуществить диагностику расходомера воздуха можно не только на станции технического обслуживания автомобилей, но и в домашних условиях. Сделать это можно очень просто, не используя при этом совершенно никаких подручных средств.

Просто попробуйте отключить расходомер и завести автомобиль без его участия. В этом случае контроллер активирует внештатный режим работы, и смешивание топливной смеси для сгорания будет осуществляться в соответствии с положением дроссельной заслонки. Показатель тахометра в таком режиме функционирования автомобиля должен подняться выше, чем 1500 оборотов в минуту.

Но на этом проверка не заканчивается. Запустив двигатель без расходомера, попробуйте проехать на автомобиле на небольшое расстояние. Если при этом автомобиль будет работать полноценно и без всяких сбоев или «провалов» – ваш расходомер исправен.

Проверка расходомера Однако это не единственный способ, при помощи которого можно оценить работоспособность расходомера воздуха. Сделать это можно даже путем обычного визуального осмотра. При этом основное внимание необходимо сконцентрировать на внутренних поверхностях датчика расхода воздуха и гофрированного шланга, который к нему подключен.

В идеале все внутренние поверхности должны находиться в чистом и сухом состоянии, без грязевого налета и пятен от моторного масла. Так как расходомер состоит из очень чувствительных элементов, даже самая незначительная капля масла может вывести их из строя. Как же масло может попасть на поверхность датчика? Происходит это в том случае, если уровень масла превышает допустимую норму, или же произошел засор системы вентиляции.

После этого необходимо попробовать извлечь датчик. Под ним находится уплотнительное кольцо, основная функция которого – это противодействие внешним массам воздуха. Если вы обнаружите, что данного кольца на приборе нет, или же оно застряло в корпусе воздушного фильтра, – значит, корпус расходомера безнадежно засорился пылью. Как результат – срок службы такого датчика сократится в разы, и восстановить его не представляется возможным.

Рекомендации по осуществлению диагностики и последующего ремонта расходомера воздуха

Если все вышеописанные варианты проверки датчика расхода воздуха не дали никаких результатов, и вы так и не смогли убедиться на все 100% в том, что неисправен действительно датчик расхода воздуха, остается еще один вариант проверки. Вам понадобится обычный мультиметр или электронное устройство, преобразовывающее напряжение в двоичный цифровой шифр (АЦП). Для осуществления проверки следуйте приведенной ниже инструкции:

1. Переводим мультиметр в режим работы вольтметра, что позволит нам измерять напряжение. Выставляем напряжение 2В, которое позволит диагностировать функционирующий расходомер.

2. Откройте капот автомобиля и отыщите расходомер, который находится непосредственно возле двигателя. К данному устройству подключено сразу четыре провода:

- первый передает сигнал на выходе;

- второй – это напряжение прибора на выходе;

- третий – это заземление расходомера воздуха;

- благодаря четвертому прибор подключен к реле.

3. Не выключая зажигания и при работающем на холостом ходу двигателе подсоедините к датчику воздуха мультиметр.

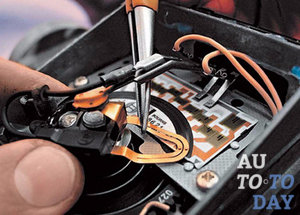

Ремонт расходомера 4. Процесс осуществления диагностики будет заключаться в следующем: берем красный провод от мультиметра и подсоединяем его к проводу датчика, который окрашен в желтый цвет; черный провод мультиметра необходимо соединить с зеленым проводом прибора. Для того чтобы сигнал, поступающий от датчика, был стабильным, соединения нужно закрепить при помощи специальных зажимов.

5. Внимательно следите за стрелкой на циферблате мультиметра. Если показатель превышает допустимое значение в 2В – прибор неисправен.

Если вы обнаружили, что датчик действительно требует ремонта или замены, после завершения диагностики необходимо выполнить следующие действия:

1. Выключаем зажигание автомобиля.

2. При помощи ключа на 10 снимаем с расходомера шланг, по которому к нему поступает воздух.

3. Снимаем прибор, ремонтируем его или же заменяем на новый.

Что же касается обратной установки прибора, то она выполняется в обратном порядке. Вместе с этим нужно соблюдать несколько правил: не забудьте перед установкой надеть на расходомер уплотнительное кольцо и проверить уплотнительную юбку. После этого расходомер можно смело устанавливать на двигатель автомобиля, а точнее, на корпус воздушного фильтра.

Виды неисправностей расходомера воздуха

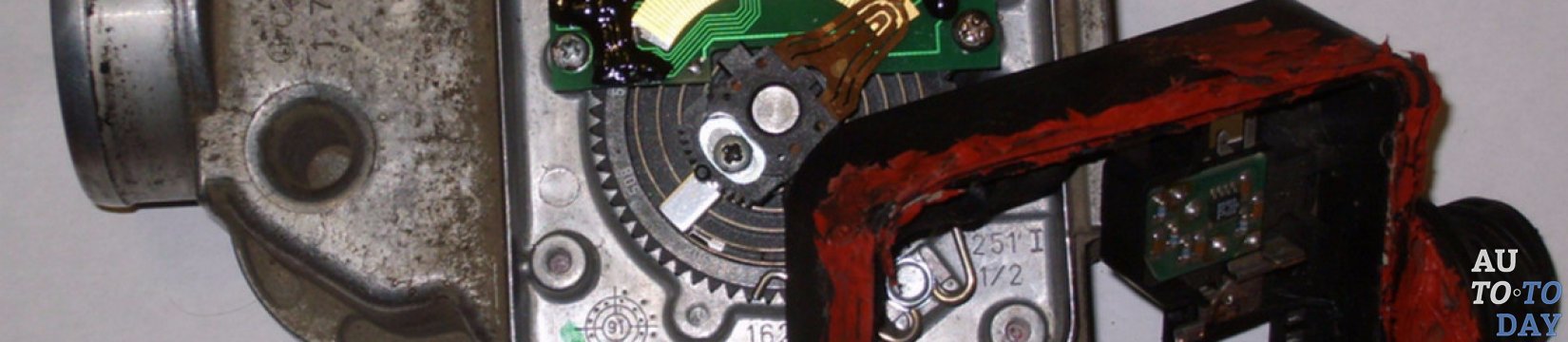

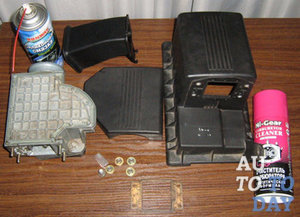

Чистка расходомера Существует несколько видов конструкции расходомера воздуха, которые применяются на автомобилях. Вместе с этим существуют и разные виды неисправностей, которые могут на них проявляться. Датчики лопаточного типа очень часто выходят из строя по причине износа токоведущих поверхностей потенциометров, а также из-за появления на рабочей поверхности масляных следов. Из-за износа потенциометра электрический сигнал с данными может пропадать, и электронный блок управления будет получать искаженные данные с датчика.

Что же касается поломок термоанемометрических датчиков массового расхода воздуха, то они в основном заключаются в разрыве питания. То есть к расходомеру попросту может не поступать напряжение от бортовой сети автомобиля. К сожалению, данный вид устройства не подлежит ни обслуживанию, ни ремонту. Единственным возможным вариантом восстановить работу такого датчика является восстановление соединений электрических контактов, если таковые были нарушены. Если же расходомер был загрязнен – можете попробовать продуть его при помощи сжатого воздуха.
