Как устроены гидротолкатели клапанов?

4020

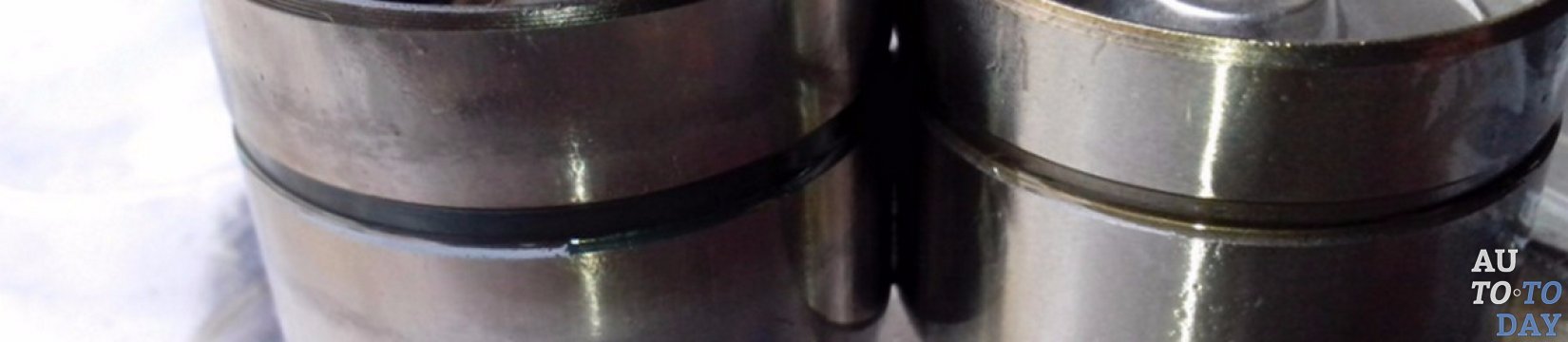

Гидротолкатели Износ деталей двигателя – это вполне закономерный процесс, который происходит во время эксплуатации автомобиля. Но хорошего в этом ничего нет, так как в результате этого на клапанах газораспределительного механизма появляются зазоры. Для обеспечения нормального процесса функционирования данного узла автомобиля, приходится осуществлять постоянную регулировку размера зазора, избежать которой помогает только гидротолкатель. Ниже мы подробно расскажем об этом механизме, особенностях его работы и наладки.

1. Что собой представляют гидротолкатели клапанов?

Гидравлический толкатель является устройством, которое предназначено для поддержания нулевого зазора клапана в том механизме, в котором он установлен. Последними являются все типы газораспределительных механизмов, применяемых на сегодняшний день на автомобилях:

- с коромыслами;

- с рычагами;

- со штангами.

Гидротолкатели клапанов Устанавливать гидравлический толкатель можно на двигатели и с верхним, и с нижним расположением распределительного вала. Но гидравлический толкатель является одним из базовых типов гидрокомпенсатора и, по сути, это то же устройство. Кроме гидротолкателя, существуют также такие типы гидрокомпенсатора как роликовые гидротолкатели и гидроопоры. Последние бывают обычные и специальные, предназначенные исключительно для установки на рычаги или коромысла ГРМ. Как известно, гидравлические толкатели пришли на смену механическим и заменили их как более надежные. Кроме этого, у них есть еще несколько преимуществ:

- более тихая работа;

- нулевой зазор клапана не приходится регулировать вручную;

- наличие автоматической регулировки, которая происходит под влиянием перепадов температуры работающего двигателя.

Что же касается конструкционных особенностей гидравлического толкателя, то он весьма схож со всеми остальными типами гидрокомпенсатора. Устанавливается гидротолкатель в головке блока цилиндров и выглядит как корпус с установленной внутри плунжерной парой. Эта пара также имеет шариковый клапан и является подвижным механизмом. Подвижным является и сам корпус гидравлического толкателя, который способен немного смещаться по отношению к направляющему седлу, которое находится в головке блока цилиндров.

Однако существуют конструкции гидравлического толкателя, в которых это устройство монтируется непосредственно в рычаги привода клапанов. В таком случае его корпус будет неподвижным. А вот подвижные плунжеры на такого типа устройствах немного выступают из корпуса, и этот выступ у них может иметь либо форму опорного башмака, либо шаровой опоры.

Принцип работы Для функционирования устройства ему, конечно же, нужна смазка в виде масла. Оно поступает во внутреннюю часть корпуса через специальное отверстие, проделанное в нижней части плунжера. Это отверстие может автоматически закрываться, что возможно благодаря обратному шариковому клапану. Для этого между самим плунжером и втулкой устройства установлена жесткая возвратная пружина. Плунжерная пара является основой гидравлического толкателя.

Достоинства и недостатки использования гидротолкателей клапанов

Придуманы гидротолкатели клапанов были для того, чтобы избежать необходимости постоянно осуществлять регулировку зазоров, которые так или иначе возникают в клапанном механизме во время эксплуатации автомобиля. Но кроме этого, наличие данного устройства позволяет:

• сделать работу клапанного механизма более мягкой;

• снизить износ всех элементов газораспределительного механизма за счет уменьшения ударной нагрузки;

• сделать работу двигателя автомобиля более тихой;

• сделать более точным соблюдение длительности фаз газораспределения;

• повысить мощность автомобильного мотора и снизить расход бензина.

Но если вы имеете дело с мотором, на котором установлен гидравлический толкатель, вам следует понимать, что он будет иметь некоторые особенности в эксплуатации, а также свои недостатки. К примеру, при запуске холодного двигателя агрегат будет работать неполноценно, так как давление масла будет находиться на минимуме. К тому же, само устройство гидротолкателя также способно выходить из строя, к чему может привести даже использование некачественного моторного масла. в результате этого вам не только придется опять вручную выполнять регулировку зазора в клапанном механизме, но и заморачиваться над заменой гидротолкателя.

2. Как работают гидротолкатели клапанов: изучаем принцип действия устройства.

Гидротолкатели клапанов Итак, гидротолкатель клапана необходим для того, чтобы уменьшать зазор, который в процессе эксплуатации холодного двигателя образуется между его корпусом и кулачком распределительного вала. Когда такое происходит, возвратная пружина выталкивает плунжер, благодаря чему полученный зазор уменьшается до минимума. Вместе с этим во внутреннюю плоскость плунжера заливается масло, которое поступает непосредственно из системы смазки автомобильного мотора.

Однако, одновременно с поворотами кулачка на корпус гидравлического толкателя оказывается достаточно большое давление, под влиянием которого толкатель опускается немного вниз. В результате такого перемещения полностью перекрываются масляные каналы и закрывается шариковый клапан, через который к плунжерам поступало масло. Все это очень сильно поднимает давление масла под плунжером, что заставляет работать плунжерную пару как жесткую опору, которая служит для передачи усилия от кулачка на шток клапана автомобильного мотора.

Но все же из-под плунжера масло продолжает вытекать, так как гидротолкатель не способен полностью ликвидировать зазор в клапанном механизме. Ликвидируется протечка только в том случае, когда начинают очень интенсивно возрастать обороты коленвала мотора автомобиля. В этом случае уменьшается время нажатия на корпус устройства, по причине чего меняется размер зазора.

Однако, у вас может возникнуть логический вопрос: почему не образовывается зазор во время «столкновения» кулачка коленчатого вала и толкателя? Подобное явление исключается благодаря наличию возвратной пружины плунжера, а также давлению в системе смазки. Таким образом, между всеми элементами газораспределительного механизма существует жесткая связка. Все это позволяет гидравлическому толкателю исключать появление зазоров, образование которого невозможно даже при нагреве двигателя и изменении длины деталей гидротолкателя (устройство способно компенсировать такие изменения).

3. Как работать с гидротолкателями клапанов, если они вышли из строя.

Гидротолкатели клапанов Определить факт, что гидротолкатели клапанов вышли из строя, можно по характерному стуку, который начинает доноситься от двигателя автомобиля. Какое именно устройство при этом вышло из строя, можно определить при помощи такого прибора как фонендоскоп. Аналог устройства можно изготовить собственными руками. Для этого необходимо:

1. Подготовить прямой стержень из стали длиной примерно 70 см, а диаметром не больше 0,6 см.

2. На один конец стержня прикрепите банку из-под пива, предварительно обрезав ее верх.

3. На середину стержня необходимо прикрепить деревянную ручку.

4. Приложите ухо к банке, а свободным концом стержня дотроньтесь поочередно к каждой головке блока цилиндров автомобильного двигателя, на которой установлен гидравлический толкатель. Если в одном из них услышите усиленный стук металла, именно он и неисправен.

Но для того чтобы на все 100% убедиться в неисправности гидротолкателя, его придется снять с головки блока цилиндров и убедиться в этом в ходе более тщательной проверки. К счастью, для того чтобы извлечь данное устройство из его седла, вам придется использовать только магнит. Правда, в некоторых случаях такой простой способ не помогает, тогда приходится использовать специальный съемник, на одном конце которого находятся тяга и крюк.

Гидротолкатели клапанов После извлечения некоторые модели гидравлических толкателей можно даже разобрать. Это позволит определить, в какой степени износа находятся его внутренние детали. Однако в процессе работы с устройством необходимо быть максимально осторожным, поскольку поверхности сопряженных элементов можно очень легко повредить. Процесс разборки устройства заключается в следующем:

1. Снимите стопорное кольцо.

2. Разберите гидроопоры устройства.

3. Аккуратно постучите по корпусу гилротолкателя, после чего из него должны высыпаться все внутренние детали.

Если устройство очень загрязнилось в процессе эксплуатации, его необходимо промыть с использованием ацетона. Если в процессе внешнего осмотра вы увидели на торцевой части гидротолкателя повреждения, скорее всего, его придется менять. Все зависит от того, насколько сильными являются эти повреждения.

Но существует еще один очень надежный способ проверки исправности гидротолкателя. Для этого необходимо просто попытаться сжать его усилием руки после того, как устройство заполнится масло. Если этого вам сделать не удалось, значит, устройство исправно. Если же оно легко ушло вниз – необходимо отправляться в автомагазин за новым гидравлическим толкателем клапанов. Однако, установить новые гидротолкатели клапанов не так просто. Чтобы обеспечить нормальное функционирование газораспределительного механизма, необходимо следовать таким правилам:

Гидротолкатели клапанов 1. Во время установки нельзя удалять консервирующий масляной состав, который заливается в устройство производителями. После установки и запуска двигателя эта жидкость смешается с остальным маслом в смазочной системе.

2. Если вы решили просто промыть и установить в газораспределительный механизм старые гидравлические толкатели, перед этим их обязательно необходимо заполнить маслом. В противном случае при самом первом запуске двигателя проявятся очень сильные ударные нагрузки.

3. Установив новое устройство, обязательно проверните 5-7 раз коленвал при помощи ключа. После этого подождите еще 10-15 минут, и только тогда запускайте двигатель. Благодаря этому при запуске плунжерные пары сразу займут рабочее положение.

4. Параллельно с заменой гидравлических толкателей не лишней будет промывка системы смазки, замена масла и масляных фильтров.

5. Если из строя вышел не один гидротолкатель, а сразу несколько, меняйте весь комплект. В противном случае газораспределительных механизм вскоре опять потребует ремонта.

Чтобы вам как можно реже приходилось иметь дело с гидравлическими толкателями, советуем следить за чистотой внутри автомобильного двигателя. Для этого необходимо проводить регулярную замену масла, перед которой сам двигатель также рекомендуется промыть. Также, в случае обнаружения неисправности не тяните время с ее устранением. Выход из строя одного гидравлического толкателя может повлечь за собой более серьезные проблемы.
