Как устроен дистанционный центральный замок?

3904

Дистанционный центральный замок В современном автомобиле нашло применение большое количество различных систем. Многие системы направлены на повышение комфорта машины. Одной из них является система центрального замка.

Система управления дистанционным центральным замком

Данная система позволяет открывать-закрывать все двери и люки автомашины, используя лишь один замок в двери водителя или по сигналу от пульта дистанционного управления. Применение дистанционного управления позволяет выполнять и другие дополнительные функции.

Применяются два способа управления дистанционным центральным замком:

- централизованный;

- децентрализованный.

Дистанционный центральный замок Централизованный способ управления предусматривает управление всеми дверьми и люками от единого блока управления по сигналу от кнопки управления на брелоке. Также выполняется управление от ключа зажигания при его включении и выключении.

Децентрализованный способ управления действует подобным образом, только, кроме центрального блока управления, на каждой двери имеется свой блок управления. Этот способ позволяет выполнять дополнительные функции центрального замка: блокировка-разблокировка одной двери или люка; управление закрытием окон; освещение салона и багажника; открытие-закрытие багажника; управление зеркалами заднего вида, их обогрев и многие другие.

Система центрального замка работает совместно со звуковой и световой сигнализацией, автоматически срабатывающей при несанкционированном открытии дверей или люков. Система центрального замка с сигнализацией, кроме комфорта, входит в систему безопасности, предупреждающей угон автомобиля, а также выполняет разблокирование дверей при попадании в ДТП.

Различают следующие виды управления центральным замком:

- управление положительным потенциалом. Данный вид предусматривает подачу короткого положительного импульса на блок управления, который выдаёт команду на блокировку или разблокировку дверей. Схема трёхпроводная: провод блокировки, провод разблокировки и провод, постоянно соединённый с напряжением +12В;

Система центрального замка - управление отрицательным потенциалом. Один из самых простых, стандартных видов управления центральным замком. Он предусматривает подачу короткого отрицательного импульса на блок управления, который выдаёт команду на блокировку-разблокировку. Схема подключение – трёхпроводная. Отдельно - провод блокировки, разблокировки и минусовой провод, постоянно подключённый к массе;

- управление с реверсированием полярности. В этой схеме имеется пять проводов (пятипроводная): +12В на одном проводе; два провода с постоянной массой; два провода, имеющие массу в исходном состоянии, и импульсный плюсовой потенциал при блокировке-разблокировке;

- однопроводное положительное управление. В этой схеме изменение уровня положительного потенциала при блокировке-разблокировке происходит на одном проводе, к которому подходят два провода от дополнительных реле. При блокировке подаётся импульс +12В, при разблокировке подаётся импульс +12В через резистор;

- однопроводное отрицательное управление. Этот вид схемы выполнен аналогично положительной однопроводной, только с отрицательным потенциалом (масса автомобиля). Импульсы блокировки-разблокировки проходят через два разных резистора. На некоторых авто применяется один резистор только для сигнала блокировки;

- вакуумное управление. Для блокировки-разблокировки дверей используется компрессор. В зависимости от сигнала, подаваемого на него от приводов замков, он может быть толкающим или втягивающим. На управляющий провод для блокировки подаётся напряжение +12В, на разблокировку -12В (масса);

Дистанционный центральный замок - специальное положительное управление. Этот вид управления предусматривает блокировку-разблокировку дверей и люков при отсутствии электропривода в двери водителя. Для дистанционного управления устанавливается пятипроводной привод.

Принцип работы дистанционного центрального замка.

Дистанционный центральный замок включает: блок управления, входные датчики, актуаторы (исполнительные механизмы). Датчиками входа являются: концевые выключатели дверей, микровыключатели в замках. Актуаторами являются электродвигатели с редуктором, преобразующим вращение двигателя в возвратно-поступательное движение замка. Управление ими осуществляется импульсным сигналом 0,8 – 1,5 секунды. За это время двери блокируются или разблокируются.

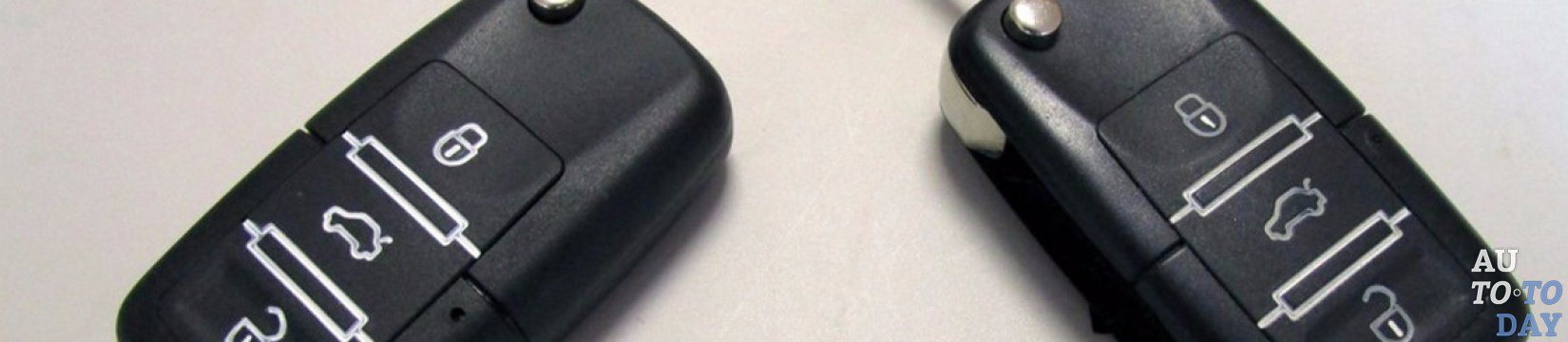

Управление осуществляется при помощи дистанционного пульта (радиопередатчика), расположенного в брелоке или в ручке откидного ключа зажигания. Расположенное в нём передающее устройство (радиопередатчик) передаёт сигнал на приёмное устройство (антенну) блока управления. Также на блок управления передаются все входные сигналы от концевых выключателей и микропереключателей.

Блоки управления анализируют все поступившие сигналы и посылают их на центральный блок управления, который их обобщает и выдаёт команду обратно на блоки управления, от которых конкретный сигнал подаётся на актуаторы. Актуаторы срабатывают, и происходит блокирование или разблокирование дверей и люков, подключённых к центральному замку, закрываются стёкла дверей, имеющие электропривод, а также выполняются другие функции.

Дистанционный центральный замок При блокировке одновременно срабатывает система активации сигнализации автомашины. При включении зажигания центральный замок автоматически блокирует двери и люки, после выключения зажигания происходит их разблокировка. При попадании машины в ДТП команда от блока управления системой пассивной безопасности поступает на центральный блок управления, который обеспечивает автоматическое разблокирование дверей. Водитель и пассажиры имеют возможность покинуть автомобиль.

Характеристики дистанционного центрального замка.

Общие характеристики, присущие дистанционному центральному замку, изложены при освещении двух первых вопросов. Однако существуют технические характеристики, свойственные конкретным замкам конкретных производителей. Владелец авто, решив установить центральный замок, сталкивается с проблемой выбора из того множества, которое предлагает торговая сеть.

Для того, чтобы выбрать замок, необходимо определиться, какие функции он должен выполнять. Изучить комплектацию замка, выполняемые функции, технические характеристики и т.д. Рассмотрим технические характеристики и немного коснёмся комплектации. Центральные замки продаются готовыми комплектами и отдельными комплектующими. Например, четырёхдверный центральный замок комплектуется одним управляющим электроприводом (имеет пять проводов) и тремя управляемыми (имеют по два привода).

Дистанционный центральный замок Корпус может изготовляться из материалов повышенной прочности, стойких к ударным и температурным нагрузкам, с низкой чувствительностью при работе с повышенной влажностью и повышенной защитой от проникновения пыли. Привод может иметь поворотный или втягивающий шток с низким уровнем шума. Максимальная нагрузка - от 4,5 кг до 8,5 кг, постоянная нагрузка от 4-8 кг, рабочее напряжение и потребляемый ток, количество рабочих циклов ходштока. Центральный замок может иметь возможность подключения блокировки-разблокировки багажника, подключение световой и звуковой сигнализации, подъёма дверных стёкол, регулировку и обогрев зеркал заднего вида и другие функции.

В комплектацию может входить: один или два брелока дистанционного управления (один с откидным ключом); расстояние действия брелока может достигать от 10 до 50 м; один блок управления; четыре электропривода (при необходимости замки могут доукомплектовываться до нужного количества); детали крепежа; электропровода; инструкция и упаковка. В инструкции должны быть указаны адрес, телефонная или другая связь с заводом-изготовителем, мастерские гарантийного ремонта, гарантийные талоны с указанием срока и условий гарантии.
