Меняем поддон картера своими руками

2254

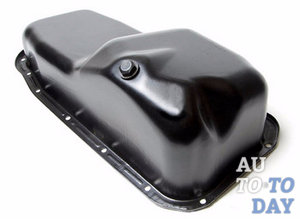

Поддон картера В конструкции транспортного средства даже несущественные, на первый взгляд, детали могут играть очень важную роль в функционировании всего механизма. Взять хотя бы поддон картера. О нем вспоминают намного реже, нежели о других частях двигателя, но если он выйдет из строя, то силовому агрегату придется несладко. Поэтому осуществлять замену данного элемента следует при малейших подозрениях в его неисправности, а как это сделать в домашних условиях – вы узнаете, дочитав до конца данную статью.

1. Что нужно знать о поддоне картера?

Картер – главная впускная деталь автомобильного мотора, а ее изолированное внутреннее пространство является самой большой полостью силового агрегата. Именно здесь размещается коленвал, а в верхней части элемента установлен блок цилиндров. Поддон картера представлен в виде тонкостенного резервуара со сливным отверстием, закручивающимся пробкой.

Зачастую такие емкости изготавливают из листовой стали и крепят к основанию конструкции посредством специальных болтов. В качестве уплотнения между ними и поверхностью крепления могут устанавливаться специальные пробочные или картонные прокладки. Поддон картера автомобильного двигателя используется как специальная емкость для моторного масла, ограждая кривошипно-шатунный механизм от грязи и инородных тел.

Поддон картера В случае повреждения поддона (неважно, вмятина это или пробой), следует сразу же прекратить передвижение и заглушить двигатель. Затем осмотрите место повреждения: если вы не заметили вытекания масла из поддона, попробуйте еще раз прокрутить стартером двигатель, не запуская его (также с распределителя зажигания можно снять центральный провод).

Если двигатель проворачивается легко, без любых посторонних звуков, а лампа контроля давления смазочной жидкости гаснет, тогда можно запустить силовой агрегат. Только не забудьте убедиться, что давление смазки в норме. Так вы сможете добраться до ближайшей станции технического обслуживания или к месту жительства.

Чаще всего от подобных проблем страдают легковые автомобили с передним приводом и продольным или поперечным расположением двигателя, что обусловлено особенностями их конструкции.

2. Что будет, если сломанный поддон не заменить вовремя?

Если поддон двигателя получил повреждение (например, вследствие ДТП), то это обязательно отразится на работоспособности силового агрегата. Исходя из характера повреждений поддона, выделяют три основных варианта поломок:

«Подмятие» (глубокая деформация) плоскости детали без образования сквозного отверстия (пробоя) на двигателях с маслоприемником, изготовленным из алюминиевого сплава или пластика (моторы со стальными штамповочными поддонами или с деталями со стальными вставками). Если на автомобиле установлен пластиковый поддон, или же элемент из алюминиевого сплава, а вмятина довольно глубокая, вполне возможно, что трубка маслоприемника (ее конец находится примерно в 5 мм от дна поддона) также пришла в негодность (обломалась).

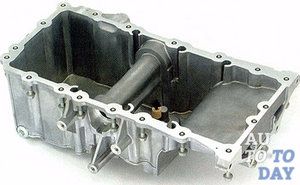

Поддон картера В такой ситуации трубка маслоприемника может оказаться выше уровня масла, а если жидкость не вытекла (под днищем машины вы не обнаружили масляные пятна), но вмятина достаточно глубока, необходимо долить нужное количество смазочного материала и попробовать запустить мотор. Если лампа давления погаснет – можно попытаться аккуратно, в «аварийном» режиме доехать до автосервиса или гаража. Однако лучше всего воспользоваться услугами эвакуатора.

Все последующие ремонтные мероприятия могут ограничиться демонтажем поддона и его заменой, что в большинстве случаев непросто сделать (конструкция некоторых транспортных средств требует снятия всего двигателя). Замена поврежденного поддона обойдется вам намного дешевле, нежели полный ремонт или установка нового силового агрегата.

В тех случаях, когда деформация поддона незначительна и пробоя нет (часто встречается на двигателях с алюминиевыми или пластиковыми элементами), маслоприемник не обламывается, но зазор между ним и дном поддона сильно уменьшаться. Оставшейся щели хватает для того, чтобы обеспечить работу масляной системы в режимах неинтенсивной циркуляции, то есть на холостых оборотах и невысоких оборотах под нагрузкой. Также следует учитывать возможность появления «масляного голодания» всех пар трения силового агрегата при резком увеличении оборотов.

Естественно, это крайне негативно сказывается на функционировании автомобиля. Проще говоря, если вмятина на поддоне незначительная, масло не вытекает, а при пробном запуске контрольная лампа давления смазочной жидкости гаснет, то все должно работать как надо.

Но на практике, большинство современных транспортных средств обладает достаточно примитивной системой контроля, и вся информация поступает только от одного датчика, который имеет порог срабатывания при давлении 0,5- 0,8 Бар (более точные цифры зависят от типа конструкции). И тут отнюдь не важно, отображается аналогичная информация на дисплее или нет, так как все данные поступают от того самого порогового датчика: 0,5 Бар есть – все хорошо. Но автомобильный мотор не может работать, например, на 4000 об./мин при давлении масла 0,5-0,8 Бар, ведь, в зависимости от количества оборотов, характеристики необходимого двигателю давления резко возрастают.

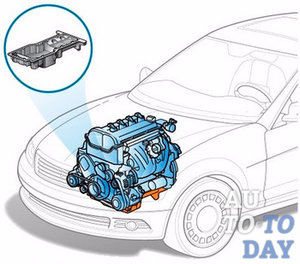

Поддон картера Еще сравнительно недавно почти каждый щиток приборов обладал стрелочным масляным манометром, и у водителя была возможность увидеть изменения давления масла, сопровождающие рост или падение числа оборотов. В некоторых случаях присутствует манометр и контрольная лампа. Учитывая, что проверить давление масла на большинстве современных автомобилей, работающих на оборотах движения, практически невозможно, а аварийная лампа давления не светится, можно аккуратно, на низких оборотах и с минимальной нагрузкой продолжить движение к ближайшей СТО.

Сквозные отверстия, то есть пробои поддона – также нередкое явление. Если вы обнаружили под автомобилем масляное пятно – не пытайтесь запустить двигатель. Следует вызвать эвакуатор и отправить транспортное средство к специалистам автосервиса. Конечно, потребуется вскрытие поддона, снятие маслоприемника и экрана (если таковой имеется) и обязательное вскрытие шатунных (желательно и коренных) вкладышей. Также снизу осматривают поверхности гильз цилиндров.

Объем возможных повреждений прямо зависит от скорости остановки двигателя сразу после образования пробоя в поддоне и от того, не пытался ли автовладелец снова завести мотор. Даже несколько десятков секунд работы без масла могут повлечь за собой появление задир на всех основных парах трения.

Самыми распространенными последствиями масляного голодания и нулевого давления являются:

1. Прихват верхнего шатунного вкладыша (одного из цилиндров), его расплавление и заклинивание мотора;

2. Поворот вкладыша, появление стука при работе силового агрегата. Кроме того, возможно повреждение других пар трения, поворот других вкладышей, а в крайнем случае – обрыв шатуна и повреждение блока цилиндров.

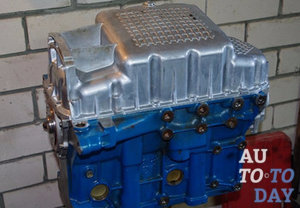

Замена поддона картера Наиболее важной парой трения выступает «поршень - стенка цилиндра». В случае ее повреждения стоимость ремонта заметно возрастет. Повреждение этой пары при работе без масляного тумана также зависит от многих конструктивных факторов: величины поршневого зазора, наличия/отсутствия графитового покрытия (так называемой «юбки» поршня) и его микрорельефа.

3. Как происходит замена поддона картера?

Весь процесс замены поддона картера можно условно разделить на два этапа: снятие поврежденного элемента и установка новой детали.

Демонтаж выполняется в следующем порядке:

1. Отрицательную клемму отсоединяют от АКБ.

2. Снимают воздухозаборник.

3. Отсоединяют нижнюю защиту двигателя (щиток).

4. Моторное масло необходимо слить, после чего заменить прокладку и вкрутить обратно сливную пробку.

5. Открутите болты крепления передней опоры двигателя, отверните крепежные гайки стабилизатора и замените самоконтрящиеся гайки.

6. Отсоедините от датчика уровня масла разъем проводки.

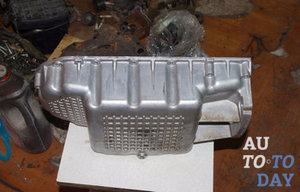

Замена поддона картера 7. Отсоедините разъем проводки от датчика давления масла. Его нужно закрепить таким образом, чтобы избежать его повреждения при подъеме силового агрегата.

8. На моделях машин с автоматической трансмиссией следует отсоединить маслопроводы от поддона.

9. Теперь необходимо снять стабилизатор и поднять мотор с помощью подъемника.

10. Снимите пружины передней подвески.

11. Переднюю ось автомобиля следует поднять при помощи лебедки, после чего отворачивают пластиковые крышки над двумя задними точками передней оси.

12. Открутите крепежные болты передней оси и протрите резьбовые отверстия, заменив все болты крепления новыми.

13. Опустите переднюю ось.

14. Открутите болты крепления поддона, передвиньте его вперед и опустите. Снимите элемент и замените болты и прокладку.

Второй этап замены поддона – установка, предусматривает обратную сборку всех механизмов. Но тут важно соблюдать все требования к моменту затяжки крепежных элементов.
