Замена прокладки поддона картера самостоятельно

Прокладка поддона картера играет очень важную роль в процессе функционирования всей топливной системы и автомобильного двигателя в том числе. Ведь именно внутри картера размещается и двигатель, и множество других важных узлов и агрегатов автомобиля. Благодаря надежности данной «оболочки» двигатель находится под постоянной защитой, а моторное масло может беспрепятственно циркулировать по всей топливной системе. Но сам картер состоит из двух элементов, которые могут отсоединяться друг от друга. Именно между этими элементами и располагается прокладка двигателя, основная задача которой – обеспечение герметичности и выполнения роли препятствия для масла, которое находится под высоким давлением и может дать течь. Но прокладка эта не всегда отличается надежностью, поскольку способна сильно изнашиваться в процессе эксплуатации двигателя. Как ее поменять, мы и расскажем вам ниже.

1. Когда нужна замена прокладки поддона картера автомобильного двигателя: знакомимся с основными признаками ее износа.

Итак, картер – это дно блока цилиндров автомобильного двигателя. Поддон картера – это его нижняя часть. Кроме выполнения роли защитного блока, картер и его поддон обеспечивают сохранение смазочного материала всей этой системы, то есть служат своеобразным резервуаром. По своей форме поддон картера чем-то напоминает небольшую ванну, днище которой может иметь очень сложную конфигурацию. Зависит она от размеров и конструкции автомобильного двигателя и того, как именно он размещается в подкапотном пространстве. По сути, форма поддона картера «подгоняется» под форму двигателя, чтобы служить ему надежной защитой от воздействия внешних факторов и исключения вероятности соприкосновения двигателя с движущимися элементами подвески и трансмиссии.

Но основная функция, возложенная на картер, – это сбор моторного масла, которое циркулирует по всей системе двигателя. То есть, если в системе образуется избыток моторного масла, в котором в данный момент система не нуждается, оно собирается в поддоне картера. Если же условия эксплуатации автомобиля опять требуют увеличения количества масла в системе, маслозаборник обратно запускает его в дальнейшую циркуляцию.

Кроме этого, на дно картера обычно оседают все негативные примеси и абразивные частицы, которые образуются в системе в результате трения друг о друга металлических элементов. По этой причине маслозаборник находится не на самом дне поддона, а немного выше его, чтобы вместе с маслом не захватывать металлические частицы и другой мусор, осевший на дне. Таким образом, поддон картера играет роль своего рода фильтра для масляной магистрали автомобиля. В некоторых случаях к нему даже крепятся магниты, чтобы специально притягивать и удерживать на дне металлическую стружку. Удалить весь мусор можно, просто сняв поддон с двигателя.

На дне поддона обязательно имеется отверстие с пробкой, которое предназначено для того, чтобы с картера можно было время от времени сливать масло. В зимнее время в качестве пробки в это отверстие можно вставлять специальный съемный тен, благодаря которому масло будет подогреваться.

Что же касается особенностей крепления поддона к картеру, то оно осуществляется благодаря крепежным болтам и специальной уплотнительной прокладке. Прокладка эта выполняется либо из резины, либо из пробки. В некоторых случаях в качестве такой прокладки может выступать обычный герметик. Необходимость в замене данной прокладки может возникнуть по разным причинам. Зачастую это ее повреждение, которое может образоваться в связи с:

- случайно нанесенными ударами по днищу поддона картера;

- деформацией самой прокладки, которая могла произойти из-за сильного перепада температур, воздействия опасной химической среды;

- воздействием на поддон и его прокладку очень высокого внутреннего давления, которое образуется внутри картера;

- одновременного стечения нескольких вышеперечисленных обстоятельств.

Как вы сами могли убедиться, автовладелец не всегда способен обеспечить целостность прокладки. Зачастую помогает продлить ей жизнь только правильная и щадящая эксплуатация двигателя. Однако неровные дороги все равно приносят современным автовладельцам и их автомобилям много неприятностей. Но как же понять, что автомобилю требуется замена прокладки поддона картера?

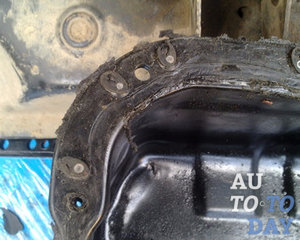

Характерными признаками неисправности и разрыва прокладки являются следующие:

- наличие на поддоне следов течи масла;

- заметное снижение давления в масляной системе;

- очень интенсивное снижение уровня масла.

В таком случае необходимо немедленно приступать к замене прокладки поддона. Однако, в первую очередь очень важно определить, по каким именно причинам она перестала исправно выполнять возложенные на нее функции. Если это просто износ, причиненный длительной эксплуатацией – значит, существует необходимость только в замене прокладки. Если же течь образовалась из-за пробоя поддона картера, вместе с заменой прокладки обязательно необходимо осуществить ремонт картера.

Стоит также отметить, что, приступая к замене прокладки поддона, очень важно понимать всю сложность и ответственность поставленной задачи. Во время ее выполнения необходимо очень строго выполнять все технологические нормы, иначе разрыв прокладки может произойти повторно, утратится герметизация, внутрь картера будет попадать грязь извне. В результате этого из строя может выйти и сам двигатель, и его основные элементы.

2. Подготовительный этап перед снятием и установкой уплотнителя поддона картера.

Подготовка к замене прокладки поддона картера играет очень важную роль, несмотря на кажущуюся простоту данного процесса. Для того чтобы правильно осуществить поставленную задачу, обязательно необходимо выполнить следующие указания:

1. Для выполнения работ автомобиль обязательно необходимо загнать на яму или же немного приподнять при помощи обычного домкрата. Благодаря этому вы получите доступ к поддону и сможете беспрепятственно выполнять необходимые манипуляции.

2. Подведите под днище автомобиля максимально качественный свет. Это даст вам возможность тщательно осмотреть поддон и определить, в каком состоянии он находится, имеются ли на нем повреждения. То же самое касается и прокладки поддона.

3. На некоторых автомобилях поверх картера устанавливается еще и дополнительная защита, которую в данной ситуации необходимо сразу же снять.

4. При помощи обычной тряпки и мыльной воды тщательно вымойте поддон картера, поскольку во время езды обычно на нем накапливается очень много грязи, а если еще и прокладка дала течь – то и масляных потеков. Не лишним будет почистить и те детали, которые находятся вокруг картера – благодаря этому вам будет намного проще и приятнее работать.

5. Также необходимо точно установить, где есть течь и пробоина в поддоне картера. Проще всего это сделать, если запустить двигатель на холостом ходу. Тогда масло под давлением будет очень интенсивно просачиваться сквозь образовавшееся отверстие.

Заранее следует позаботиться и об инструментах, которые понадобятся вам для осуществления процесса замены прокладки. В частности, вам нужно будет иметь под рукой:

- ключ, при помощи которого выкручивается пробка для слива масла, установленная на поддоне картера (это шестигранник на 12);

- два торцевых ключа: один на 10, а другой на 13;

- накидной двенадцатигранник на 10;

- обычная отвертка;

- промывочное масло;

- чистое масло для замены;

- масляный фильтр;

- ветошь.

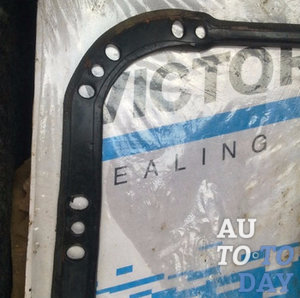

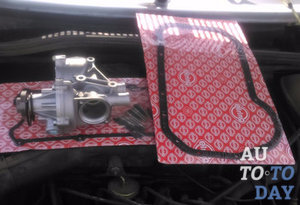

Кроме этого, подготовительный этап включает в себя подготовку новой прокладки для поддона картера автомобиля. К счастью, сегодня ее приобрести не составит труда, главное, четко назвать модель вашего авто продавцу магазина. Но все же, лучше всего – это вначале снять старую прокладку и по ее типу подбирать новую. Уже после этого можно выполнять снятие прокладки поддона и последующую ее замену на новую.

3. Как осуществляется снятие прокладки поддона картера автомобильного двигателя?

Итак, автомобиль должен стоять на яме и быть подготовленным к выполнению снятия прокладки. Если нет ямы, то при помощи домкрата необходимо немного приподнять переднюю часть – там, где установлен двигатель. После этого по порядку выполняем следующий перечень действий:

1. Используя торцевой ключ на 13, снимаем штатную защиту картера. При этом очень важно сохранить подставки, которые располагаются на двух задних болтах.

2. Немного прогреваем двигатель на холостом ходу.

3. Открываем заливную горловину картера. Постепенно откручивая сливную пробку, которая находится на поддоне, сливаем из картера все масло, пока двигатель не успел остыть.

4. Используем торцевой ключ на 10 и снимаем все болты, при помощи которых крепится поддон картера. Правда, при использовании торцевого ключа вам, скорее всего, не удастся открутить все болты. Зачастую остается еще четыре болта – два над балкой и два непосредственно около коллектора резонатора.

5. Используя накидной ключ на 10, пытаемся завершить начатое дело и открутить оставшиеся четыре болта. Чтобы накидной ключ во время работы не соскакивал, его нужно придерживать. Самое главное – это не растерять шайбы.

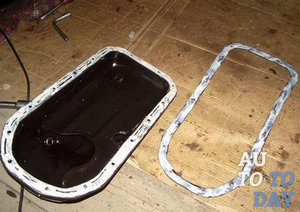

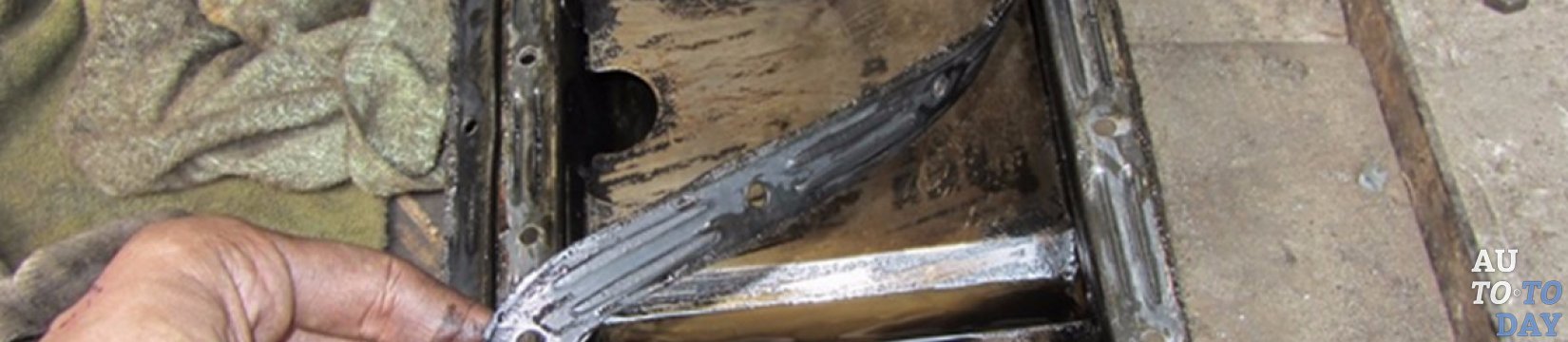

6. Теперь у нас есть полный доступ к прокладке. Если поддон картера до сих пор горячий, то прокладку снимаем при помощи отвертки – просто осторожно поддеваем ее и отрываем от корпуса поддона. Если же картер остыл – это можно сделать и пальцами.

Самое главное, о чем нужно позаботиться, осуществляя снятие прокладки поддона, – это максимально сохранить ее целостность, не вырывать и не сдирать ее с поддона силой. Благодаря этому вы сможете точно определить, где именно произошло протекание и по какой причине. После этого следует полностью отремонтировать поддон и картер (если в этом есть необходимость) и можно переходить к следующему этапу.

4. Установка уплотнителя: завершаем процесс замены прокладки поддона картера.

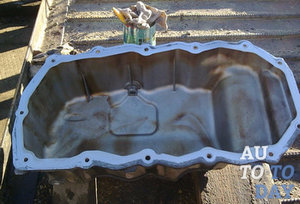

Перед тем как установить новую прокладку на поддон, ее обязательно необходимо смазать промывочным маслом. То же самое необходимо сделать и с теми участками поддона и двигателя автомобиля, которые соприкасались с прокладкой. Однако предварительно их нужно обязательно очистить, так как на их поверхности могли остаться остатки старой прокладки, успевшей прикипеть к металлическим деталям. После этого осуществляется непосредственная установка уплотнителя:

1. Через низ картера одеваем новую прокладку. По сути, делаем то же самое, что и при ее снятии. Однако действовать следует крайне осторожно, чтобы не порвать новый уплотнитель поддона картера.

2. Наживляем, но пока не затягиваем до конца все крепежные болты картера. При этом очень важно, чтобы ребристая сторона шайбы обязательно была направлена в сторону головки болта. Очень важно осуществлять наживление болтов по диагонали: если наживили с левой стороны болт, после этого необходимо переходить на правую и т.п. Немаловажно, чтобы все отверстия, которые имеются на прокладке, идеально совпали с отверстиями на поддоне картера.

3. После того как все болты будут наживлены, можно приступить к их заворачиванию. Делать это нужно до тех пор, пока их головка не коснется поддона, но при этом все равно не спешите затягивать болты до упора.

4. Проверяем, как легла прокладка. Очень важно, чтобы она не образовала перекосов и складок, иначе ее придется устанавливать еще раз.

5. Убедившись в том, что прокладка легла ровно, можно затягивать болты до упора. Делать это опять же рекомендуется по диагонали. Первый круг делаем, пропуская два болта, потом один, а потом уже закручиваем все. При этом все равно продолжаем следить за тем, как легла прокладка.

6. Закручиваем пробку в сливном отверстии.

7. Заливаем в систему промывочное масло. Также вытираем все следы от вытекания масла и наших работ. Завинчиваем пробкой заливную горловину.

8. Запускаем двигатель на минимальных оборотах, чтобы осуществить промывку масляной системы. Пока выполняется данный процесс, опять присматриваемся к поддону картера, следим за тем, не образовались ли на нем подтеки.

9. Если вдруг оказалось, что прокладка все же дала течь, пробуем еще раз пройтись по всем болтам и затянуть их максимально туго, исключая даже малейшую возможность перекоса.

10. Откручиваем пробку сливной горловины и сливаем отработанное промывочное масло. Также необходимо снять старый масляный фильтр.

11. Берем новый масляный фильтр и вынимаем из него прокладку, чтобы смазать ее новым моторным маслом. Смазывать прокладку обязательно нужно с обеих сторон. После этого устанавливаем ее обратно в фильтр, заливаем в него немного масла и закручиваем на место старого. Обратно закручиваем сливную пробку.

12. Заливаем в масляную систему новое моторное масло, закручиваем пробку заливной горловины. После этого нужно тщательно протереть все элементы, чтобы на них не остались пятна от масла.

13. Запускаем двигатель автомобиля и осуществляем проверку поддона картера на наличие течи. Делать это необходимо в несколько этапов: сначала запускаем двигатель на холостом ходу, постепенно повышая количество оборотов – 1500, 2000, 3000, 4000. Сначала повышать количество оборотов нужно каждые 30 секунд, потом каждую минуту. Если течь показалась, опять попробуйте докрутить крепежные гайки и максимально возможно дожать прокладку. Если и это не помогло – придется все повторять заново и уже с новой прокладкой.

14. Если же все в порядке и течи нет, можно обратно прикручивать штатную защиту картера двигателя. Ни в коем случае не стоит забывать о подставках для двух задних болтов. Теперь можно испытывать прокладку поддона картера в настоящем движении. Первое время важно держать поддон в идеально сухом и чистом состоянии, чтобы в случае протечки можно было сразу ее заметить. Если же все в порядке – просто наслаждайтесь комфортной ездой на своем автомобиле.
