Замена катушки зажигания своими руками

2737

Замена катушки зажигания Катушка зажигания являет собой неотъемлемый элемент, отвечающий за подачу напряжения на свечи в каждой автомобильной системе зажигания. Если в автомобиле случаются проблемы с пропуском зажигания, или он не запускается, тогда это может быть причиной выхода из строя катушек зажигания. К счастью автовладельцев, продиагностировать исправность данных элементов автомобильной системы достаточно просто и не займёт много времени. Вы очень быстро поймёте, нуждается ли ваша машина в новых катушках или проблема заключается в чём-то другом.

Проверка катушки зажигания

Как правило, существует два наиболее достоверных метода проверки катушки зажигания на работоспособность. Давайте детально рассмотрим оба. Первый метод – это протестировать искрой катушку зажигания:

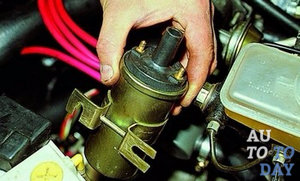

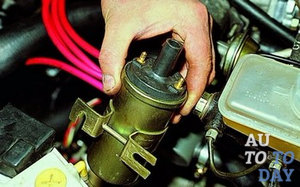

1. Заглушите двигатель и откройте капот. Найдите катушку зажигания. Как и большинство манипуляций с силовым агрегатом автомобиля, проверка катушки зажигания проводится только на автомобиле в полностью отключенном состоянии. Расположение катушки зажигания, как и их количество, изменяется от автомобиля к автомобилю. Они могут располагаться: возле крыла, рядом со стартером или рядом с распределителем зажигания.

Замена катушки зажигания На двигателях, которые не имеют распределителя зажигания, свечи подключаются непосредственно к катушкам зажигания. Пожалуй, самым верным способом нахождения дислокации катушек зажигания будет следование по проводам, идущим от распределителя зажигания в противоположную от свечей сторону. Возьмите защитные очки и инструмент с обязательно изолированными ручками. В случае игнорирования техники безопасности вы подвергаете себя поражению электрическим током.

2. Отсоедините от свечи один из высоковольтных проводов. Как правило, каждой свече соответствует определённый кабель. Во избежание травм всегда используйте защитные приспособления и только заизолированные инструменты при работе с электрическими системами вашего автомобиля.

3. Если вы заглушили мотор относительно недавно, вполне вероятно, он ещё очень горячий. Подождите ещё минут двадцать, дав остыть ему, а затем приступайте к работе.

4. При помощи специального съёмника отсоедините свечу зажигания. После отсоединения высоковольтного провода можно снимать свечу зажигания. Это проще всего сделать специальной торцевой насадкой для свечей. На данном этапе очень важно, чтобы мусор не попал в отверстие, в котором располагается свеча зажигания. Если же такое случится, то есть большой риск того, что повредится силовой агрегат, а изъятие мусора из цилиндра – задача очень сложная. Вывод: очень серьёзно отнеситесь к превентивным мерам.

Замена катушки зажигания 5. Аккуратно присоедините высоковольтный кабель обратно к свече. Она должна быть только подсоединена к распределителю зажигания, но пока не вкручена в мотор. Свечу возьмите заизолированными плоскогубцами, дабы вас не поразило током.

6. Дотроньтесь до голого металла местом свечи, которое с резьбой с подключенным к ней проводом. Это любой неокрашенный участок, в том числе и сам силовой агрегат. Не забывайте об индивидуальной защите! Следующие этапы слишком опасны в плане поражения электрическим разрядом. Ни в коем случае не игнорируйте меры безопасности во избежание травм.

7. На данном этапе обратитесь за помощью к другу. Попросите своего помощника сесть в автомобиль и включить зажигание. Тогда включатся все электрические системы транспортного средства. Если катушка находится в исправном состоянии, свеча окажется под напряжением. В таком случае должны появиться голубые искры. Они будут отлично заметны даже при хорошем освещении. Если же вы не наблюдаете таковых, значит, катушка (или катушки) требует замены ввиду своей неисправности.

Замена катушки зажигания Плохим знаком будет оранжевая искра. Это означает одно – свеча не получает достаточного количества напряжения. Это может вызываться слабым током, плохими контактами или механическим повреждением самой катушки. Может быть и такое, что искра не появилась вовсе. Это, в первую очередь, означает, что катушка «покинула этот мир». Хотя имеют место быть и не такие безутешные варианты: где-то плохое соединение, или вы попросту допустили ошибку, тестируя катушку зажигания.

8. Отсоедините высоковольтный кабель, осторожно установите на место свечу и присоедините к ней провод обратно.

Наши поздравления! Теперь вы научились проводить тест катушки зажигания, используя стартер. Второй метод тестирования катушки зажигания – измерение напряжения. Данный тест – это наиболее точный метод проверки катушки зажигания на её полную исправность.

1. Демонтируйте катушку зажигания со своего автомобиля. Если у вас в наличии есть омметр, измеряющий электрическое сопротивление, вы точно измерите параметры самой катушки и количественно определите её функциональные характеристики. Данный метод более точный, обширный и качественный, в отличие от первого. Но катушку зажигания придётся снимать с автомобиля, чтобы проще было добраться до электрических контактов.

2. Чтобы проще было снять катушку зажигания, посмотрите в инструкции, как это сделать. Нужно будет отсоединить провода, которые идут к распределителю зажигания, а после этого при помощи гаечного ключа открутить её от крепления. Удостоверьтесь в том, что зажигание отключено.

3. Поищите характеристики катушки зажигания вашей модели автомобиля. На каждое транспортное средство устанавливается катушка зажигания с присущими ей характеристиками, определяющимися сопротивлением катушки. Если значение сопротивления, которое вы измеряли, не совпадает с заводским, это означает, что катушка получила повреждения. Часто оптимальное значение сопротивления катушки зажигания написано в мануале автомобиля.

Замена катушки зажигания Но если вы не смогли там его найти, тогда есть всемирная паутина, поищите там или обратитесь в авторизированную мастерскую. В основном, большинство катушек зажигания для легковых автомобилей обладают следующим сопротивлением: 0,7 – 1,7 Ом на первичной обмотке и 7,500 - 10,500 Ом на вторичной обмотке.

4. Включите омметр. Дотроньтесь щупами инструмента к контактам первичной обмотки катушки. Со стороны распределителя на ней расположены три контакта: один посредине и два по бокам. Они могут быть и внутренними, и внешними – особого значения это не имеет. Запишите значения внешних контактов – это и будет сопротивлением первичной обмотки.

Запомните, что не все модели катушек зажигания построены по классическому принципу, и контакты на них могут отличаться своим расположением. Если у вашего автомобиля именно такой случай, значит, снова обратитесь к инструкции, чтобы понять, какие контакты относятся к первичной обмотке.

5. Далее переходите к замеру сопротивления на вторичной катушке. Для этого один щуп омметра прижмите посредине к одному из боковых контактов, второй – к центральному, к нему подходит провод от распределителя зажигания. Запишите полученное значение. Оно и будет являться сопротивлением на вторичной обмотке.

6. Сравните оба полученных значения с заводскими параметрами. Катушки зажигания очень чувствительны. Если значения сопротивления на обмотках хоть как-то отличаются от указанных в инструкции, нужно будет производить замену катушки из-за того, что она повреждена и функционирует некорректно.

Замена катушки зажигания

Замена катушки зажигания Практика показывает, что если отсутствует искра, тогда ремонт попросту нецелесообразен. Здесь нужна только замена катушки зажигания. А посему следует отправиться в магазин и приобрести новый элемент, полностью готовый к работе. Обращаться в автосервис не стоит. Вся процедура займёт у вас максимум полчаса. Итак, действовать необходимо в следующей последовательности.

1. Возьмите новую катушку зажигания и несколько ключей, как правило на 8 и 10. Также может понадобиться и выручающая жидкость WD-40.

2. Обязательно отсоедините отрицательный контакт от аккумуляторной батареи.

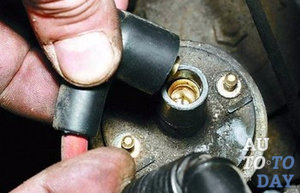

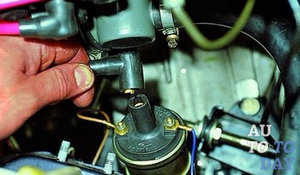

3. От неисправной катушки зажигания отсоедините провод, идущий к центру трамблёрной крышки.

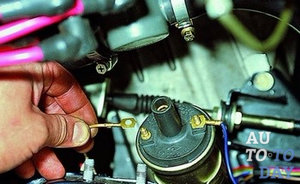

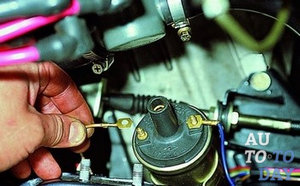

4. Открутите две гайки, которые прижимают провода на верхушке катушки. Если от времени они сильно заржавели, обработайте WD-40 и подождите несколько минут.

5. Обязательно обозначьте провода, которые сняли, и нарисуйте, как они были расположены на крышке (или сфотографируйте перед снятием), чтобы не ошибиться, когда будете монтировать новый элемент.

6. Катушка зажигания крепится к автомобильному кузову при помощи нескольких гаек. Немного ослабьте каждую из них, но не полностью.

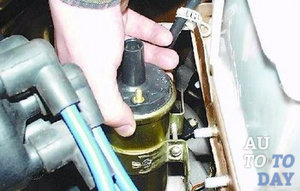

7. Сместите катушку в сторону и снимите с привычного места.

8. Новый элемент подключите исключительно в обратном порядке. Всё, работа сделана

Замена катушки зажигания Итог: при самостоятельной замене катушки зажигания вы потратитесь только на её покупку, а это в пределах 100-200 гривен. Всё зависит от модели и производителя вашего автомобиля. Нет никакой необходимости обращаться в автосервис, ведь это занимает немного времени, да и сам процесс вполне прост. Здесь главное диагностировать проблему вовремя, приобрести качественный элемент и монтировать его. А как это правильно сделать, вы уже знаете.
