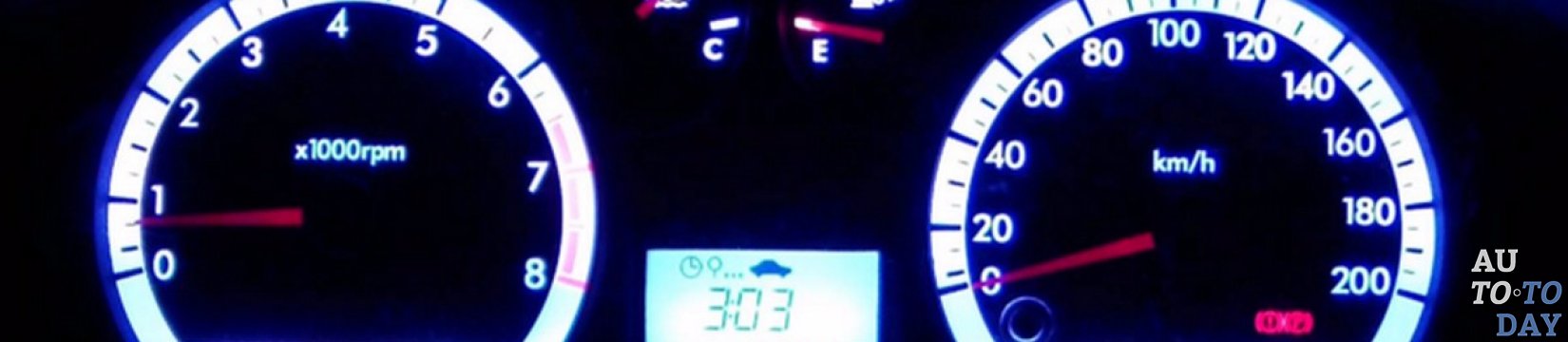

Приборная панель Безопасность передвижения на транспортном средстве зависит от многих факторов, и не последнюю роль в этом вопросе играет исправно работающая подсветка приборной панели. В одних случаях ее яркость и цвет полностью устраивают автовладельца, но зачастую все же хочется внести некоторые дополнения или изменения. Как же заменить подсветку приборной панели, чтобы она полностью отвечала всем требованиям автовладельца? Об этом вы узнаете, дочитав до конца данную статью.

1. Подготовительный процесс

Если приборная панель вашего автомобиля уже не кажется такой привлекательной, или по какой-то причине из строя вышла подсветка, и это мешает при передвижении, тогда не стоит терять времени – лучше сразу приступить к замене. Однако, как и в любом другом ремонте, без подготовительных работ просто никуда. Поэтому заранее купите сменные диодные лампочки (цвет подбирается исходя из личных предпочтений водителя), паяльник, отвертки и герметик. Также многие специалисты советуют подготовить строительный фен и тестер.

Замена подсветки Что еще необходимо сделать? Конечно, позаботиться о собственной безопасности и снять клеммы с аккумуляторной батареи, ведь работа с электричеством – ответственное задание, и чтобы избежать получения травм, лучше перестраховаться. Теперь сядьте в водительское кресло, отодвиньте сиденье назад до тех пор, пока это возможно и опустите руль вниз (максимально). На этом этапе подготовку можно считать завершенной, а все последующие действия, включающие демонтаж, разбор панели и установку новых осветительных элементов, можно отнести к непосредственной замене подсветки.

2. Замена ламп в панели приборов

Итак, как мы уже отметили, следующим действием на пути к установке новых осветительных элементов будет снятие приборной панели. Выполнять демонтаж необходимо очень аккуратно и без спешки, отключив все подсоединенные к ней контакты (более подробно этот процесс описывается в руководстве по эксплуатации каждого отдельного транспортного средства). Заметьте, расположенные с обеих сторон колодки контактов имеют свой определенный цвет, поэтому перепутать их практически невозможно. Демонтировав приборную панель, аккуратно поместите ее на какой-нибудь материал (тут следует быть очень внимательным, так как существует риск повреждения контактов). Выполнив вышеуказанные действия, можно смело преступать к полной разборке панели.

Начинают процедуру с отклеивания стекла. Здесь как раз и понадобится строительный фен, ведь если нагреть края детали, то процесс пройдет легко и быстро. Затем необходимо открутить все крепежные болты и снять пластиковую планку, удерживающуюся защелками.

Замена подсветки Как только проводка будет отключена, к работе подключают тестер и проверяют работоспособность уже установленных лампочек. Вполне вероятно, что из строя вышли не все элементы, а значит, замену можно будет произвести выборочно. Обратите внимание! Для осуществления замены нужно сначала вынуть цоколь (возьмите плоскогубцы и открутите его против часовой стрелки). Далее, место старой лампочки занимает новая, и все детали собираются в обратной последовательности.

Однако описанный вариант – не единственный возможный способ решения проблемы с подсветкой приборной панели. Если вас не устраивает яркость или цвет старого освещения, можно его полностью заменить (все лампочки). Конечно, в этом случае терпения понадобится намного больше, да и соответствующее умение не помешает.

Алгоритм выполнения действий в данной ситуации следующий:

1. Найдите на панели нужные лампочки, и на их тыльной стороне сделайте пометки маркером.

2. Возьмите в руки паяльник и аккуратно, по очереди отпаяйте все диоды. Выполняя эту задачу, постарайтесь не задеть соседние дорожки и диоды.

3. Теперь на место отпаянных светодиодов следует припаять новые осветительные элементы.

Замена подсветки К слову, изменить можно не только цвет подсветки, но также и оттенок стрелок (например, спидометра, датчика температуры или тахометра). Для выполнения этой задачи следует подготовить ватные диски и растворитель, при помощи которых стрелки очищаются от старой краски. После этого детали можно покрасить в любой выбранный цвет.

Основной этап замены подсветки приборной панели можно считать завершенным, а все, что остается, – это вернуть все элементы на свои прежние места. Правда, перед тем, как начать обратную сборку, нужно еще удалить со стекла старый герметик, обезжирить поверхность и нанести на край стекла новое вещество

Установив панель, подключите все контакты и проверьте, работает ли новая подсветка (только не забудьте предварительно снова подключить клеммы к АКБ).

3. Установка диодов в приборную панель

В наше время существует множество транспортных средств, которые не нуждаются в каких-либо изменениях или усовершенствованиях. Однако нередко встречаются и более старые модели, а их владельцы просто вынуждены постоянно что-то менять.

Приборная панель Не секрет, что с появлением светодиодов возможности тюнинга значительно расширились, и процедура самостоятельной замены старых осветительных элементов на новые светодиодные лампы стала встречаться все чаще. Существует несколько причин подобного явления:

1. Светодиоды очень компактные, а значит, их можно разместить в любом удобном для Вас месте.

2. Несмотря на небольшие размеры, такие лампочки светят очень ярко, а свет, излучаемый ими, отличается особой чистотой (каждый автовладелец может выбрать зеленый, красный, фиолетовый, желтый или синий оттенок, что открывает широкие возможности для тюнинга).

3. Не требуют много энергии.

Подсветка кнопок приборной панели осуществляется посредством осветительных элементов с обычным цоколем. Если необходимо осветить сразу несколько приборов, тогда светодиодную лампочку помещают в специальный патрон. Для его создания чаще всего применяют пайку, но можно купить и готовую лампочку, уже вмонтированную в патрон.

Надо сказать, что подсветку можно сделать из лампочек, излучающих узкий пучок света или же с помощью рассеянного освещения. В первом случае, подсветка будет иметь точечный вид, а во втором – угол падения светового луча станет значительно шире. Требуемый уровень рассеивания достигают при помощи специальных линз, использующихся в лампе.

Для подсветки кнопок лучше всего использовать лампочки с направленным светом, а вот панель спидометра можно подсветить, применив лампочку с большим углом рассеивания. В одних случаях, разобрав приборную панель, светодиодную ленту наклеивают по периметру, в других – просто помещают диоды в посадочные места старых лампочек.

Приборная панель Создание подсветки стрелок также имеет определенный алгоритм действий. Для начала приборную панель демонтируют, а затем сверлят в местах размещения светодиодов. Лампочки устанавливаются в отверстия и приклеивают прозрачным клеем. Только постарайтесь не закрыть и не повредить контакты. Под каждой стрелкой по кругу размещают по три светодиода в той последовательности, в которой вы хотите добиться свечения стрелок.

Внутреннюю часть колпачка стрелки полностью закрашивают, а не закрашенным оставляют только место между осью прибора и самой стрелкой. В итоге, как только стрелка будет проходить над светодиодом, не закрашенные места будут подсвечиваться тем или иным выбранным цветом. Чтобы добиться максимальных показателей свечения на шкале приборов, зачастую выбирают красный светодиод, а для минимального эффекта – зеленый.
