Проверяем ЭБУ своими руками

31653

ЭБУ Современный автомобиль – это отчасти компьютер на колесах, а если быть точнее – то компьютер, который управляет движением колес. Большинство механических деталей автомобиля давно уже вытеснены, а если и остались – то целиком и полностью контролируются «электронным мозгом». Конечно же, компьютеризированным автомобилем управлять значительно проще, да и о безопасности таких авто конструкторы думают в первую очередь.

Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя. Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ, чем они могут быть вызваны и как правильно их диагностировать.

1. Причины выхода из строя ЭБУ: к чему следует быть готовым?

В первую очередь, электронный блок управления автомобилем, или же просто ЭБУ, - это очень сложное и важное компьютерное оборудование. В случае неисправности этого устройства, может проявляться некорректная работа всех остальных автомобильных систем. В отдельных случаях автомобиль может перестать работать вообще, включая отказ трансмиссии, зарядных устройств и контрольных датчиков.

ЭБУ Электронные блоки бывают разные и могут управлять разными устройствами. При этом, все системы все равно активно взаимодействуют между собой и передают важную информацию для регулировки всех функций. Самый основной из них – это ЭБУ двигателя автомобиля. Несмотря на конструктивную простоту, он выполняет массу сложнейших задач:

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

4. Контроль состава отработанных выхлопных газов.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Диагностика неполадок Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

• Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

• Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

• Если были перепутаны клеммы во время подключения аккумулятора.

• Если был включен стартер, но к нему не была подсоединена силовая шина.

ЭБУ Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее.

Но как же определить, что из строя действительно вышел блок управления, а не какая-нибудь другая система? Понять это можно по ряду самых первых признаков, которые могут проявляться в такой ситуации:

1. Наличие явных физических повреждений. К примеру, перегоревших контактов или проводников.

2. Неработающие сигналы управления системой зажигания или бензонасосом, механизмом холостого хода и другими механизмами, которые находятся под контролем блока.

3. Отсутствие показателей с разных датчиков контроля систем.

4. Отсутствие связи с диагностическим устройством.

2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.

К счастью, даже в том случае, если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки. Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

Проверка ЭБУ Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля. Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

1. Обработка и анализ сигналов, которые поступают на блок от всех датчиков.

2. Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.

3. Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

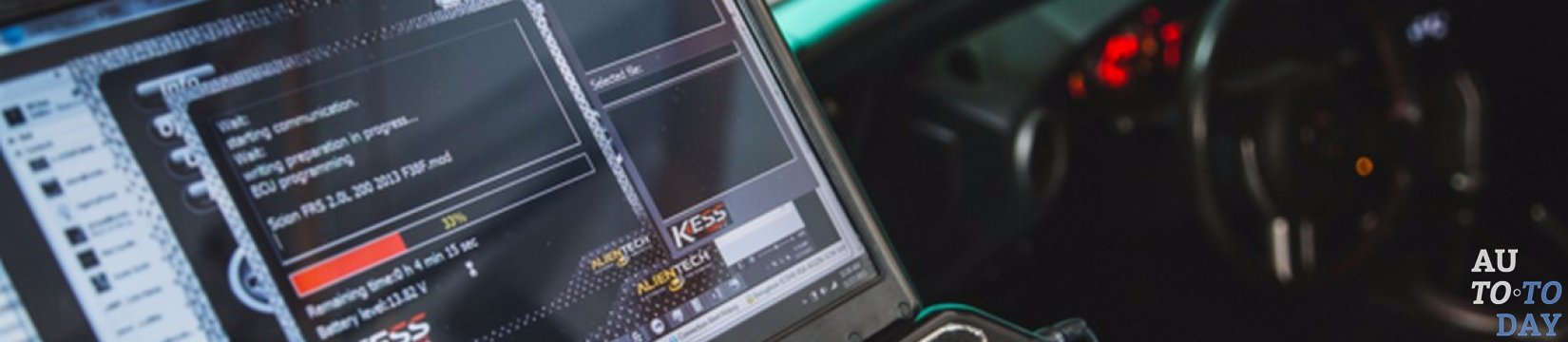

Диагностика неполадок ЭБУ Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой. Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

Однако стоит учесть, что на разных моделях авто могут быть установлены разные модели блоков управления. Исходя из этого, необходимо подбирать диагностическую программу для ноутбука и, естественно, сам способ проверки. Мы же вам расскажем о том, как осуществить диагностику модели ЭБУ Bosch M7.9.7. Данная модель ЭБУ является достаточно распространенной как на автомобилях ВАЗ, так и на иномарках.

Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

1. Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука.

2. Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу.

3. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.

4. Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля.

Проверка ЭБУ 5. Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется - «Коды».

6. Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.

Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.

Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.

Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.

Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

Без специального оборудования осуществить полноценную проверку блока управления двигателем автомобиля просто невозможно. Но благодаря его наличию, процесс диагностики становится очень простой задачей. Проблема заключается лишь в том, чтобы приобрести это специальное оборудование, которое, по сути, выполнит всю работу вместо вас.

Осциллограф Итак, что же может понадобиться водителю для осуществления диагностики электронного блока управления? В первую очередь, это осциллограф. С его помощью можно получить данные о работе абсолютно всех систем автомобиля. При этом, все полученные данные будут выводиться на экран либо в графическом, либо в числовом виде.

Сняв цифры, полученные со своего автомобиля, вам необходимо будет сравнить их со стандартными показателями. На основании этого вы сможете определить, в какой системе есть неисправность, и сможете ее устранить. Единственный минус осциллографа – его стоимость, которая далеко не всем по карману.

Но кроме осциллографа, для диагностики состояния блока управления можно использовать и специальный мотор-тестер. Его главная функция – это определение показателей, которые поступают со всех электронных систем автомобильного двигателя. К примеру, он позволяет определить падение оборотов при выключении цилиндров, а также наличие разрежения в коллекторе впуска. Но стоит он не дешевле, чем осциллограф.

Мотор-тестер Поскольку ЭБУ не так часто выходит из строя, а устранение неисправностей этого блока все равно лучше доверить специалистам, то покупка таких дорогих приборов не всегда является рациональным решением. Тем более, что сами вы не всегда сможете правильно считать информацию с их дисплея. Поэтому, при проявлении любых признаков неисправности ЭБУ мы рекомендуем обращаться за помощью к специалистам. Ведь своими манипуляциями вы можете нанести больше вреда, чем пользы своему автомобилю.
