Особенности настройки амортизаторов

3529

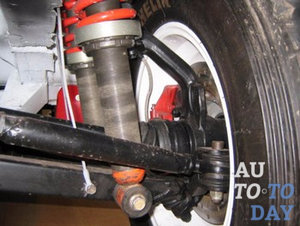

Амортизатор Каким бы «навороченным» ни был современный автомобиль, комфорт и удобство его эксплуатации, прежде всего, зависят от работы подвески, что особенно ощутимо в процессе передвижения по отечественным дорогам. Конструкция подвески состоит из разных деталей, среди которых почетное место занимает амортизатор, и если он подобран неправильно, то рассчитывать на особый комфорт во время поездки все-таки не стоит.

Правда, автомобильный амортизатор – это не только средство повышения комфорта, но и гарантия безопасности, хотя многие автовладельцы не всегда считаются с этим фактом. Конечно, неисправность, к примеру, тормозной системы куда серьезнее, однако не стоит забывать и о том, что функционирование амортизатора напрямую связано с обеспечением контакта колеса и дороги, то есть, с управляемостью транспортного средства.

1. Общее устройство амортизатора

Амортизаторы С конструктивной точки зрения, амортизатор состоит из набора основных узлов, вне зависимости от вида самого устройства. В любом случае, основным элементом описанного механизма, установленного на легковом автомобиле, является рабочий цилиндр, заключенный в корпус с имеющимися на нем ушками для соединения. В цилиндре амортизатора находится гидравлическая жидкость (смесь газа или жидкости и газа) и присоединенный к штоку поршень.

На поршне размещены специальные перепускные клапаны и уплотнительные кольца, которые при сжатии в цилиндре жидкости позволяют перемещать ее в свободную полость цилиндра с помощью поршня. Зачастую, фиксация амортизатора к кузову автомобиля выполняется посредством штока, а к подвеске – посредством цилиндра.

Для этого на концах деталей имеются специальные крепежные опоры. Чтобы защитить внутреннюю полость цилиндра (в том числе и самого штока), сверху на амортизаторы устанавливают защитный кожух (пыльник), а в верхней части цилиндра располагается манжета с направляющей втулкой, которая предотвращает выплескивание жидкости из цилиндра.

Описанные элементы входят в конструкцию как самого простого гидравлического устройства, так и более сложных механизмов, которые могут отличаться друг от друга еще целым набором дополнительных деталей. Рассмотрим несколько видов таких амортизаторов.

Двухтрубный амортизатор считается историческим предком современных конструкций и включает в себя цилиндр-резервуар, рабочий цилиндр, клапан сжатия, направляющий и уплотняющий узел штока, поршень и клапан отбоя, шток и кожух. Внутреннюю полость цилиндра-резервуара занимает рабочий цилиндр, внутри которого установлен клапан сжатия и поршень с отбойным клапаном.

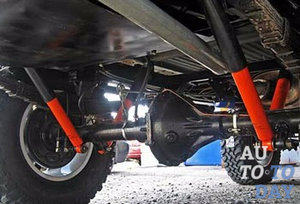

Двухтрубные амортизаторы На первый взгляд может показаться, что достаточно было бы и одного рабочего резервуара, но все дело в том, что при движении поршня вниз часть жидкости проходит сквозь его клапан, а вторая часть должна вытесняться, так как шток тоже занимает некоторый объем. Поскольку жидкость не поддается сжатию, то ее излишек вытесняется в резервуар через клапан сжатия, причем воздух в пространстве резервуара несколько «поджимается».

Главным недостатком подобной конструкции считается изменение формы масла, которое при больших колебаниях вспенивается и перемещается во второй резервуар. Кроме того, охватывание резервуаром рабочего цилиндра приводит к ухудшению охлаждения последнего.

Не лишним будет вспомнить о двухтрубных амортизаторах, в резервуаре которых место воздуха занимает газ, который закачан туда под определенным давлением. Эта особенность немного расширяет диапазон рабочих возможностей амортизатора, ведь сжатый газ играет роль «аккумулятора давления» и поджимает рабочую жидкость, предотвращая ее вспенивание. Чтобы определить, относится ли Ваш амортизатор к газонаполненному виду или нет, достаточно просто понаблюдать за поведением штока, который под воздействием внутреннего давления сразу после освобождения выдвигается наружу. Правда, это усилие не слишком большое (всего пару килограмм), из-за чего основное сопротивление хода сжатия создается соответствующим клапаном.

Амортизатор однотрубный Следующим этапом на пути развития автомобильных амортизаторов стала разработка однотрубных конструкций, главное отличие которых выражается в отсутствии резервуара цилиндра, то есть корпус устройства – это и есть рабочий цилиндр. Кроме того, такая конструкция дополнена раздельным клапаном, отделяющим масло от газа, который находится под большим давлением даже в холодном состоянии (в среднем 2,5 мпа или 25 атмосфер).

Преимуществами однотрубных устройств есть улучшение системы охлаждения (так как у них только один корпус), улучшение демпфирующих качеств и повышенный уровень теплоотдачи. Кроме того, однотрубный амортизатор несколько легче своего двухтрубного собрата, и его можно разместить в перевернутом состоянии, то есть существует возможность прикрепить шток к подвеске.

Благодаря этой особенности устройство получило название «амортизатор перевернутого типа». Правда, есть и некоторые минусы его использования. К примеру, в случае замятия корпуса однотрубная конструкция сразу выйдет из строя (вмятина будет мешать движению поршня, и амортизатор просто заклинит), чего не скажешь о двухтрубном механизме.

Прошло еще немного времени, и в нашей жизни появились амортизаторы с возможностью изменения их характеристик. Изначально предлагалось несколько вариантов подобных конструкций. Например, система перепускных каналов, размещенных в штоке, которые отвечали за протекание масла, обходя поршневой клапан, или использовали проходящий через шток регулировочный штырь. Загнутый конец этого штыря воздействовал на эксцентриковую шайбу и создавал дополнительную нагрузку на нижние пластины, тем самым позволяя настроить усилие отбоя.

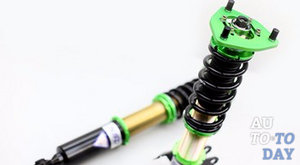

Амортизатор Помимо этого, предлагался вариант с использованием клапана, расположенного в нижней части стойки, который также отвечал за регулировку процесса перетекания масла во внешний резервуар, в обход поршня. Выполнению указанной регулировки способствовало вращение регулировочной шайбы, расположенной сверху амортизатора.

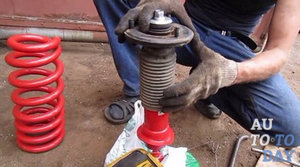

Немного позже была разработана еще одна конструкция, которая была нацелена на регулировку клиренса машины. Она имеет вид пружины, размещенной на штоке, сжатие/распрямление которой регулирует высоту автомобиля над дорожным полотном. В результате, такие амортизаторы получили название «регулируемых» и стали использоваться в сфере автомобильного тюнинга.

2. Особенности работы и настройки амортизаторов

На большинстве выпускаемых сегодня серийных автомобилей установлена мягкая и удобная подвеска, больше настроенная на обеспечение комфортности, нежели на повышение уровня управляемости. На гоночных машинах, наоборот, подвеску каждый раз подстраивают под водителя и вид гонки. Другими словами, грамотная настройка принимает во внимание не только модель транспортного средства, но и условия его передвижения.

Цель оптимально подходящей настройки заключается в том, чтобы удерживать шины под нужным углом, то есть под таким, который будет обеспечивать самое большое пятно контакта колеса и дороги. При этом, крен кузова должен быть минимальным, а центр тяжести максимально низким.

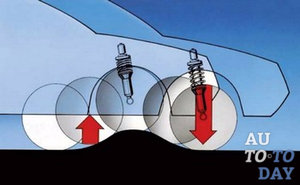

Предназначение любого амортизатора основывается на гашении колебаний пружин, а его сопротивление обусловлено либо сжатием, которое его укорачивает, либо удлиняющим растяжением. В случае, когда пружины подвески сжимаются, сжимается и сам амортизатор («ход сжатия»), но когда пружина возвращает вес обратно, она становится длиннее, и амортизатор разжимается («ход отдачи»).

Настройка амортизатора Общий принцип работы такой, что чем выше скорость движения штока амортизатора, тем большим будет его сопротивление. У большого количества гоночных машин оба хода амортизатора могут регулироваться как по скорости передачи веса, так и по величине сопротивления.

Если установленный на автомобиле амортизатор очень мягкий (имеет малое сопротивление сжатию), то дополнительный вес передается на шину очень медленно, почти так же, как и при полном отсутствии амортизатора. При жестком амортизаторе, когда он сильно сопротивляется сжатию, дополнительный вес доходит до шины намного быстрее, причем некоторая его часть будет перемещаться к шине непосредственно через шток амортизатора.

Регулировка амортизатора не влияет на нагрузку, передающуюся на шину или на величину хода подвески, но отображается на скорости, с которой дополнительная нагрузка доходит до пятна контакта шины и дороги, а также на скорости сжатия/разжатия подвески, на которую действует дополнительный вес. Однако, для настройки амортизатора важна не столько конструкция, сколько устройство и параметры его клапанов. Даже геометрические показатели амортизаторов по большому счету определяют только общую нагрузку, которую он способен выдержать, и его рабочий ход. Не зря ведь все видовое разнообразие амортизаторов, выпускаемых сегодня разными фирмами, имеют всего несколько стандартных диаметров поршня.

Настройка амортизатора Для лучшего понимания влияния параметров клапанов на общие характеристики амортизатора проще всего разобраться в принципах их работы. В целом, все клапаны делятся на две группы: дроссели и клапаны, нагруженные пружинами. Первые представлены в виде каналов определенной формы и сечений, в которых протекание масла ограничивается только лишь гидравлическим сопротивлением. Для того чтобы в режимах сжатия и отбоя жидкость перемещалась по разным каналам, их перекрывают специальными перепускными клапанами, которые пропускают жидкость только в одном направлении, не оказывая существенного сопротивления.

Подпружиненный клапан обладает заведомо большим сечением канала, благодаря чему основное сопротивление создается за счет усилия перекрывающих канал пружин. В современных устройствах такого рода пружины заменены на пакет пружинных шайб, которые надеваются на шток вместе с поршнем. Регулируя диаметр, толщину и количество шайб в упаковке, можно настраивать работу клапана в нужном направлении.

Также, все амортизаторы условно можно разделить на те, у которых скорость движения поршня низкая и те, у которых этот показатель находится на высоком уровне. Быстрое сжатие/растяжение амортизатора происходит при гашении вибраций в случае наезда на дорожные ямы и неровности. Медленное движение поршня обусловлено амортизацией колебаний кузова, появляющихся в результате разгона, торможения или вхождения автомобиля в поворот.

С целью лучшего гашения высокоскоростных колебаний более предпочтительным будет регрессивный характер амортизатора, поскольку при том же развиваемом усилии общий объем поглощаемой энергии у такого амортизатора будет несколько высшим. Если же характеристику сделать прогрессивной, то при езде по неровностям амортизатор «встанет колом», тем самым вызывая удары в подвеске, что в конечном счете приведет к разрушению кузова.

3. Как настроить амортизатор?

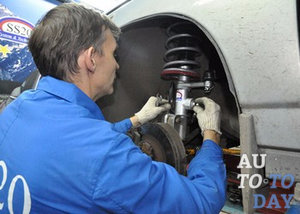

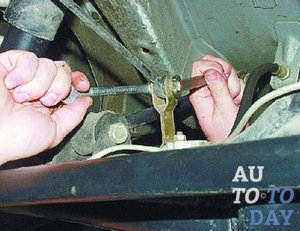

Настройка амортизатора Разные виды амортизаторов могут иметь индивидуальные особенности регулировки, что в особенности касается изделий, предназначенных для конкретных моделей машин. Однако уровень жесткости большинства таких механизмов можно выставить следующим путем:

1. Сначала амортизатор фиксируют в тисках, причем допускается только захват за крепление;

2. Дальше следует отсоединить от держателя пластиковый пыльник и снять его. Крышку корпуса устройства необходимо приподнять (конечно, при условии, что она предусмотрена конструкцией);

3. Зачастую амортизатор имеет три положения для регулировки: два крайних и одно промежуточное (учитывая и начальное, заводское);

4. Затем необходимо полностью нажать на кнопку и удерживать ее на протяжении всего времени регулировки (тут лучше воспользоваться помощью друга);

5. Держа кнопку в зажатом положении, надо провернуть по часовой стрелке шток амортизатора относительно корпуса, что поможет увеличить жесткость амортизатора. Если же ее, наоборот, нужно уменьшить, шток следует провернуть против часовой стрелки. Все действия нужно выполнять аккуратно, не прикладывая серьезных физических усилий, так как можно просто сломать механизм;

6. Выполнив регулировку, не забудьте убедиться, что регулировочная кнопка заняла свое изначальное место и полностью вышла наружу;

7. Теперь защелкиваем крышку на корпусе амортизатора (если она предусмотрена конструкцией) и закрепляем защитный пыльник на держателе. На этом настройку можно считать завершенной.
