Как и все остальные агрегаты транспортного средства, турбина не может избежать периодических поломок, которые в результате требуют незамедлительного ремонтного вмешательства. Некоторые из них могут быть совсем незначительными, но другие несут серьезную угрозу, отрицательно сказываясь на работе отдельных устройств автомобиля. В данной статье мы расскажем об основных признаках и причинах таких неполадок, а также выясним, можно ли справиться с ними собственными силами.
1. Признаки неисправностей турбины и их причины
Существует несколько распространенных признаков того, что турбине Вашего автомобиля приходится несладко.
Первый и самый характерный признак имеющихся проблем выражается в выбросе из выхлопной трубы дыма синего цвета (особенно он заметен при сильном разгоне машины, однако, когда двигатель стабильно работает на постоянных оборотах – дым исчезает). Причиной данного явления есть сгорание масла, которое случайно попало в цилиндры мотора вследствие его утечки из турбокомпрессора.
Третьим признаком проблем данного узла выступает белый дым, появляющийся из той же выхлопной трубы. Причину его образования чаще всего стоит искать в засорении сливного маслопровода турбины. Увеличенное потребление масла и следы его подтекания, обнаруженные на турбине и на патрубках воздушного тракта – четвертый признак неисправности турбокомпрессора, который вызван засорением канала подачи воздуха, закоксованием корпуса оси турбины или же засорением сливного маслопровода.
В некоторых ситуациях водитель может заметить, что динамика разгона машины значительно ухудшилась. В этом случае также не лишним будет вспомнить о турбокомпрессоре, ведь любое его повреждение или поломка в системе управления работой данного агрегата ограничивают поступление воздуха в автомобильный двигатель, что и вызывает снижение его возможностей.
Следующий признак, указывающий на неполадки в функционировании турбины – это появление шума при работе мотора, а причина здесь кроется в утечке воздуха между двигателем и выходом компрессора. Помимо шума (или вместо него) можно услышать и скрежет, сопровождающий работу турбокомпрессора. Определить его источник Вам поможет визуальная диагностика корпуса агрегата, так как именно его трещины, различные деформации, а также касание лопастей о края трещин сигнализируют о необходимости скорой замены турбокомпрессора.
Если Вы заметили, что Ваш верный друг начал много «кушать», а токсичность выхлопа почему-то резко увеличилась – это значит, что пора взглянуть на воздушный фильтр и/или на канал подачи воздуха к турбине, ведь засорение этих деталей прямо влияет на появление указанной проблемы.
И наконец, последним из наиболее распространенных признаков неисправности компрессора является утечка масла со стороны компрессора. Причина этого не отличается оригинальностью и основывается на том же закоксовании корпуса оси турбокомпрессора, его повреждении или нарушении исправной работы смазочной системы.
2. Влияние неисправной турбины на работу автомобильного двигателя
Кому-то может показаться, что небольшая турбина не может серьезно повлиять на рабочее состояние автомобильного двигателя, но это далеко не так.
Довольно часто причина неисправности турбины кроется в низком давлении масла или в его плохом качестве. Понижение давления зачастую есть результатом сильно загрязненного или низкокачественного масляного фильтра, либо же следствием применения промывки «пятиминутки».
Учитывая большие обороты турбины и постоянные высокие температуры (а именно такими и есть ее рабочие условия), даже кратковременное падение давления может привести к поломке подшипника оси турбины. Его сильный износ вызывает увеличение радиального зазора, а люфт оси, в свою очередь, способствует разрушению сальников.
Сломанные сальники уже не могут обеспечить герметичность, поэтому масло начинает свободно просачиваться в коллектор мотора. В это время давление масла в подшипнике оси турбин существенно снижается, что вызывает еще большее разрушение как самого элемента, так и сальников.
Выхлопные газы, проходя через разрушенные детали, попадают внутрь подшипника, где настолько повышают температуру, что масло буквально воспламеняется, теряя все свои смазывающие свойства. Это приводит к окончательной «гибели» подшипника, а вместе с ним ломаются и лопасти турбин, оставляя свои обломки внутри агрегата.
Смазывание элементов турбокомпрессора напрямую зависит от маслонасоса мотора, поэтому даже несколько минут работы турбины в подобном режиме оставят силовой агрегат без смазочного материала. А что происходит с работающим двигателем без масла, думаю, объяснять не надо.
Чтобы подобное не приключилось и с Вашим автомобилем, всегда помните об основных признаках неисправности турбокомпрессора: падении мощности силового агрегата, запахе перегретого моторного масла, каплях или подтеках масла на выхлопной трубе, падении его уровня, а также об облаках неестественного выхлопа, вырывающихся из выхлопной трубы автомобиля.
Также, неисправная турбина будет отмечаться неравномерной работой мотора на холостом ходу и замасленными свечами. Если вовремя не обратить внимание на эти признаки, то следующим показателем станет характерный скрежет лопастей, трущихся о внутреннюю поверхность турбинного корпуса, что чревато более серьезными проблемами. В любом случае, при появлении малейших проблем лучше всего сразу обратиться за помощью к специалистам ближайшего сервисного центра.
3. Можно ли отремонтировать турбину своими руками?
Любые ремонтные работы предусматривают проведение предварительной диагностики вышедшего из строя элемента. Так же и с турбиной, прежде чем браться за ремонт, нужно знать, с чем конкретно Вам приходится иметь дело. В условиях специализированной мастерской все начинается с визуального осмотра и заканчивается проверкой турбины на стенде. Надо сказать, что в случае с турбокомпрессором диагностику проводят не только на начальном этапе, но и как завершение проделанной работы.
После того как будут установлены все проблемные места и вышедшие из строя элементы, специалисты переходят к устранению обнаруженных неисправностей. В условиях гаражного ремонта владельцы автомобилей часто обходятся подручными инструментами или дешевыми аналогами профессионального оборудования, а это не самым лучшим образом может сказаться не некоторых деталях.

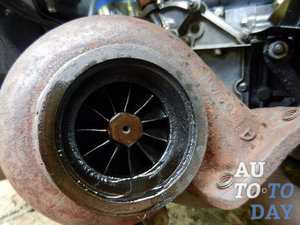

Еще одним моментом, на который стоит обратить свое внимание, есть то, что при разрушении подшипников скольжения вполне реально обнаружить и повреждение крыльчатки ротора. Данный элемент изготавливается из специального сплава и в случае поломки не подлежит ремонту, а значит, единственным возможным решением будет замена крыльчатки. Если же Вы решите как-то отремонтировать деталь, то имейте ввиду, что даже самые небольшие изменения в геометрии крыльчатки могут полностью нарушить технические параметры турбокомпрессора.
В ходе проведения диагностического этапа есть возможность определить и критический процент износа остальных элементов устройства, то есть тех, которые хоть еще и функционируют, но находятся на грани своих возможностей. Одним словом, не стоит недооценивать важность грамотной предварительной диагностики и лучше доверить ее знающим людям.
Что касается проведения ремонтных работ, то выполнение поставленной задачи возможно лишь после полной дефектовки деталей. Однако прежде чем переходить к указанной процедуре, нужно уметь еще грамотно разобрать турбину, ведь при отсутствии соответствующего опыта существует высокая вероятность дополнительного повреждения деталей агрегата, что еще больше усложнит дальнейшую работу.
После того, как все детали раскручены, сняты и ровненько лежат в сторонке, можно переходить к полной очистке комплекта. Опять-таки, в условиях сервиса для этой процедуры имеется все самое необходимое оборудование, при помощи которого одни детали пескоструят, а другие лишь помещают в ультразвуковую ванну. Только так компрессор сможет вновь обрести прежний вид, что позволит более конкретно определить поврежденные зоны.
Следующий этап – это дефектовка, которая предусматривает осмотр сломанной детали и проведение замеров узлов с высокой степенью износа.
Профессиональный ремонт турбокомпрессора включает в себя замену упорного подшипника, компрессионных и уплотнительных колец, а также подшипника скольжения и втулки газодинамических колец. Все эти детали меняются в обязательном порядке и входят в так называемый «ремкомплект».
После того как все дефектные детали удалены, а на их место установлены новые, выполняется балансировка. В первую очередь следует выполнить балансировку турбинного вала, затем компрессорного кольца, а за ними и всего вала в сборе. Любой имеющийся дисбаланс должен быть полностью удален. Данный этап считается самым важным во всей процедуре ремонта, так как даже небольшой дисбаланс турбокомпрессора при высоких оборотах мотора может за несколько секунд вызвать неполадки в работе устройства.
Следующий, предпоследний этап нашего ремонта заключается в обратной сборке всех деталей и помещении их в общий корпус, после чего выполняется балансировка картриджа и обратная его установка в «улитки».
Весь процесс ремонтных работ завершается монтажом перепускного клапана на его законное место и общей регулировкой всего устройства.
Если Вы полностью уверены в том, что сможете выполнить все вышеописанные действия в домашних условиях, тогда дерзайте, однако мы бы не советовали этого делать. Наверное, это один из тех случаев, когда не стоит экономить и лучше обратиться за помощью к специалистам.
4. Профилактика неисправностей турбокомпрессора или как не «убить» турбину
На работоспособность автомобильного турбокомпрессора влияет целый ряд факторов, но сейчас мы рассмотрим лишь наиболее распространенные из них.
Масло. Как оказывается, это самый доступный и надежный способ «угробить» турбокомпрессор, конечно, при условии, что оно плохое. Плохим называют тот продукт, который утратил высокие диспергирующе-стабилизирующие и солюбилизирующие свойства. Говоря обычным языком – это может быть масло, которое уже отслужило свое, было не предназначено для данного типа двигателя или имело механические включения (серные или углеродные отложения и прочие элементы, разрушающие детали механизма). Также, самым отрицательным образом может сказаться использование масла, в котором имеются присадки, не подходящие для работы в двигателе с турбонадувом.
Присадки, изначально предназначенные для восстановления уплотнений или поднятия уровня компрессии, способны уничтожить турбину за несколько часов. Так, если добавка для поднятия компрессии попадет между валом и подшипником и начнет активно уменьшать зазор, то это будет происходить до тех пор, пока подшипник не припаяется к валу. Если Вам попалась хорошая присадка, то много времени такое действие не займет. Правда, справедливости ради надо сказать, что применение «плохих» присадок встречается немного реже, нежели использование масла с механическими примесями.
Механические примеси - это нагар со стенок двигателя, который попал в масло. Он состоит из смолистых отложений, частиц металла, появляющихся при износе деталей двигателя и грязи, попадающей в масляную систему в результате неграмотно выполненных ремонтных работ на моторе автомобиля.
В общем, если Вы не хотите проблем с турбокомпрессором, то необходимо четко соблюдать график смены масла и масляного фильтра, использовать только самые высококачественные и проверенные масла и присадки для конкретного типа двигателя. Кроме того, устанавливая турбину, следует применять специальные герметики, а проводя ремонтные работы на моторе – соблюдать меры предосторожности, ограждающие масло и масляные каналы от попадания грязи. Помимо этого, периодически нужно проверять проходимость магистрали подачи масла к турбине, чтобы в случае засорения можно было бы вовремя ликвидировать проблему.
Масляный насос – еще один фактор, который влияет на работоспособность турбины. Если указанный элемент не сможет обеспечить необходимое давление, то это приведет к непостоянному протоку масла между валом и подшипниками, а ведь именно он создает надежную масляную пленку, которая снижает трение. Кроме того, хороший ток смазочной жидкости влияет и на охлаждение составляющих элементов турбины. Да-да, масло, обладающее температурой в 85оС, является охладителем! Возможно, в это сложно поверить, но с учетом того, что температура выхлопных газов может достигать 750оС, такое вполне вероятно. В большинстве случаев, турбины изготавливаются из металла, а он хороший проводник тепла.
Несмотря на то, что в конструкции турбокомпрессора уже предусмотрены элементы, призванные защищать корпус подшипников (вместе со всей его начинкой) от влияния высоких температур, на практике их оказывается недостаточно. Поэтому поток масла с температурой ниже самого колеса турбины или его корпуса просто незаменим для поддержания оптимальных условий работы агрегата.
Проще говоря, если Вы хотите, чтобы турбина служила верой и правдой еще очень долгое время, то сделайте все, чтобы не допустить снижения уровня масла до показателя, при котором ротор не сможет работать на «масляном клину», что, соответственно, не позволит обеспечить надежное охлаждение вала ротора и подшипников.
Выхлопная система транспортного средства также способна вывести турбину из строя. Дело в том, что в случае повышения давления выхлопных газов в корпусе турбокомпрессора («улитке»), они будут не только раскручивать вал, но и попытаются затолкать его внутрь корпуса агрегата. Весь этот напор придется принять упорному подшипнику, который будет стараться удержать вал в том положении, которое предусмотрено разработчиками и изготовителями турбокомпрессора. Однако его возможности далеко не безграничны, и со временем деталь настолько изнашивается, что дальнейшая работа турбины уже невозможна.
Если не вдаваться в подробности, то процесс выхода агрегата из строя проходит в следующей последовательности: сначала изнашивается внутренняя поверхность упорного подшипника, затем происходит разбалансировка ротора, после чего приходят в негодность подшипники скольжения. На следующем этапе (если вовремя не вмешаться) люфт, увеличившийся в 20 раз, приведет к задеванию корпуса крыльчаткой. Как результат – либо обрыв вала, либо облом лопастей крыльчатки.
Кроме того, слишком высокое давление выхлопных газов отрицательно сказывается на уплотнительных кольцах, преграждающих им путь во внутрь среднего корпуса устройства. Чтобы избежать столь печальных последствий, не рекомендуется ставить на автомобиль нештатный глушитель, обладающий меньшим проходным сечением, заменять прогоревший участок трубой меньшего диаметра или допускать сильное закоксование катализатора (на тех моделях, где он есть).
Топливная аппаратура, а точнее, неправильная ее регулировка, также нередко вызывает сбои в работе турбокомпрессора. В данном случае, главной причиной этого будет превышение допустимой нормы температуры выхлопных газов в корпусе турбины, вследствие чего втулка, расположенная ближе к колесу турбины, просто заклинит, что нередко вызывает обрыв колеса турбинного вала. Кроме того, может произойти разрушение лопастей турбинного колеса (стальной крыльчатки), а это ведет к нарушению заводской балансировки.
Нарушение балансировки колеса турбины или колеса компрессора – довольно действенная причина поломки турбины. Заводские параметры балансировки являются ключевым моментом в обеспечении длительного срока службы турбокомпрессора, конечно, при условии правильной эксплуатации. Если не нарушать балансировку, то износ комплектующих деталей будет минимален, но опять же, это только при условии своевременной замены масла и фильтров, правильной регулировки топливной системы и отсутствия проблем в системе выхлопа.
В некоторых случаях, нарушение балансировки может быть вызвано попаданием в агрегат посторонних предметов. Если говорить о колесе компрессора, то такими элементами чаще всего есть части разрушенного воздушного фильтра, различный мусор, который попал в патрубок подачи воздуха к турбине в ходе замены воздушного фильтра, а также отслоившаяся резина патрубков. Нередко можно встретить и абразивный износ лопастей компрессорного колеса. Это тот случай, когда отдельный участок патрубков, идущих от воздушного фильтра к корпусу компрессора, негерметичен, из-за чего происходит подсос пыльного атмосферного воздуха.
Что касается нарушения балансировки турбинного колеса, то существенную роль в этом процессе играют разрушающиеся элементы головки или поршней. Специалисты отмечают, что нередко при разборке турбины приходится извлекать из нее части направляющих клапанов или их напыление, которое для турбин легковых автомобилей просто губительно.
Разрушенные седла клапанов или осколки от их тарелок, попадающие на лопасти крыльчатки, также вызывают разбалансировку агрегата. Иногда во впускном коллекторе можно найти даже гайки или болты, которые попали туда в результате демонтажа турбины. Подводя итог всего вышесказанного, нужно отметить, что если Вы хотите продлить «жизнь» турбокомпрессора, следует соблюдать некоторые правила:
1) Используйте только оригинальное масло и качественное топливо;
2) Производите своевременную замену воздушных фильтров;
3) Следите за давлением надува;
4) Спустя каждых 7 000 километров пробега полностью меняйте масло;
5) Автомобиль, оборудованный дизельным двигателем, необходимо обязательно прогревать;
6) После длительного путешествия, прежде чем выключить мотор, нужно дать ему остыть (поработать на холостых оборотах минимум 3 минуты). Это позволит избежать образования углеродного осадка, который отрицательно сказывается на работе подшипников;
7) Также не забывайте о регулярности проведения диагностики и профессионального обслуживания.
